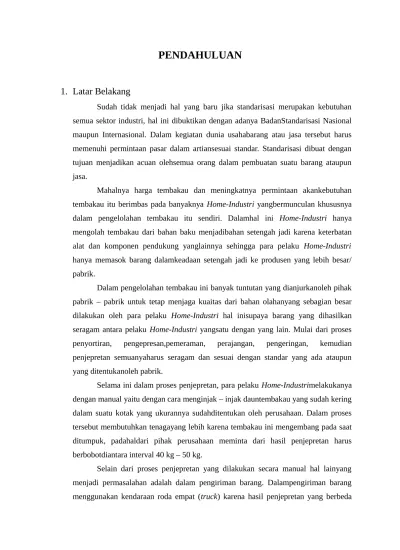

PENDAHULUAN
1. Latar Belakang
Sudah tidak menjadi hal yang baru jika standarisasi merupakan kebutuhan semua sektor industri, hal ini dibuktikan dengan adanya BadanStandarisasi Nasional maupun Internasional. Dalam kegiatan dunia usahabarang atau jasa tersebut harus memenuhi permintaan pasar dalam artiansesuai standar. Standarisasi dibuat dengan tujuan menjadikan acuan olehsemua orang dalam pembuatan suatu barang ataupun jasa.
Mahalnya harga tembakau dan meningkatnya permintaan akankebutuhan tembakau itu berimbas pada banyaknya Home-Industri yangbermunculan khususnya dalam pengelolahan tembakau itu sendiri. Dalamhal ini Home-Industri hanya mengolah tembakau dari bahan baku menjadibahan setengah jadi karena keterbatan alat dan komponen pendukung yanglainnya sehingga para pelaku Home-Industri
hanya memasok barang dalamkeadaan setengah jadi ke produsen yang lebih besar/ pabrik.
Dalam pengelolahan tembakau ini banyak tuntutan yang dianjurkanoleh pihak pabrik – pabrik untuk tetap menjaga kuaitas dari bahan olahanyang sebagian besar dilakukan oleh para pelaku Home-Industri hal inisupaya barang yang dihasilkan seragam antara pelaku Home-Industri yangsatu dengan yang lain. Mulai dari proses penyortiran, pengepresan,pemeraman, perajangan, pengeringan, kemudian penjepretan semuanyaharus seragam dan sesuai dengan standar yang ada ataupun yang ditentukanoleh pabrik.
Selama ini dalam proses penjepretan, para pelaku Home-Industrimelakukanya dengan manual yaitu dengan cara menginjak – injak dauntembakau yang sudah kering dalam suatu kotak yang ukurannya sudahditentukan oleh perusahaan. Dalam proses tersebut membutuhkan tenagayang lebih karena tembakau ini mengembang pada saat ditumpuk, padahaldari pihak perusahaan meminta dari hasil penjepretan harus berbobotdiantara interval 40 kg – 50 kg.
menjadikan proses pengiriman antara barang danruang yang ada di bak truck terdapat
space dan tidak bisa muat secaramaksimal.
Melihat kondisi seperti itu memberikan kesempatan untuk mencobamerecanakan sebuah mesin pengepres yang mempunyai standar dan sesuaidengan permintaan pabrik sehingga hasil pengolahan yang dilakukan olehpara pelaku Home-Industri seragam. Selain itu membuat ukuran yang bakudari hasil penjepretan sehingga dalam proses pengiriman barang tidakterjadi space dalam kendaraan dan dapat memaksimalkan ruang dalam baktruck. Oleh karena itu, dalam kesempatan ini diambil judul “RancangBangun Mesin Jepret Daun Tembakau Sistem Hidrolis” yang berorientasipada pembuatan standarisasi dalam proses pengelolahan tembakau.
2. Tujuan
Tujuan dari perencanaan mesin pengepres sistem hidrolis ini adalah a. Memenuhi tugas mata kuliah Teknik Merancang
b. Membuat standarisasi ukuran hasil penjepretan daun tembakau dengan berat bersih 50 kg.
c. Merencanakan mesin penjepretan daun tembakau sistem hidrolis yang efisien.
d. Sebagai solusi dan referensi bagi pelaku Home-Industri dalam bidang pengolahan tembakau.
e. Sebagai bahan referensi bagi Mahasiswa Jurusan Teknik Mesin Fakultas Teknik Universitas Negeri Surabaya.
f. Sebagai bahan bacaan bagi masyarakat umum.
3. Manfaat
Dari perencanaan yang dilakukan dalam pembuatan mesin penjepretan daun tembakau dapat diambil manfaat antara lain:
a. Dapat membuat terobosan terbaru yaitu merancang mesin penjepretan daun tembakau sistem hidrolis yang efisien.
c. Menambah wawasan dan pengetahuan tentang bagaimana perencaanaansebuah alat atau barang.
PERENCANAAN DAN PERHITUNGAN
a. Kapasitas Mesin.
Berdasarkan pengamatan yang dilakukan di lapangan, kapasitas mesin yang diinginkan oleh pihak Industri rokok yaitu menghasilkan hasil pengepresan dengan berat 50 kg.
b. Dimensi.
Berdasarkan pengamatan yang dilakukan di lapangan, dimensi hasil pengepresan menyesuaikan pada proses pengiriman ke Industri rokok serta conveyor yang digunakan sebagai alat angkut di Industri yaitu sebagai berikut:
1. Truck.
Kendaraan yang digunakan yaitu truck dengan spesifikasi dimensi bak truck adalah 400 cm x 200 cm x 150 cm. atau sama dengan 12.431.250 cm3.
2. Hasil pengepresan.
Dari data yang diambil di masyarakat, dimensi ukuran hasil pengepresan adalah 90 cm x 55cm x 55 cm. Angka tersebut merupakan permintaaan dari pihak pabrik mengingat alat yang digunakan pada proses pengangkutan di pabrik mempunyai lebar satu meter, sehingga lebar hasil pengepresan tidak boleh lebih dari satu meter.
Maka, dalam perencanaan mesin press tembakau ini dibuatlah ukuran yang sama dengan ukuran yang ada yaitu 90 cm x 55cm x 55 cm.
3. Posisi/susunan penataan tembakau.
Gambar. Susunan penataan tembakau dalam kotak.
Mekanisme Penjepretan ( pengepresan )
a. Cairan hidrolik dari tangki diteruskan oleh pompa hidrolik dengan bantuan motor listrik.
b. Cairan dikendalikan oleh control valve dimana dapat diarahkan sesuai kebutuhan untuk menggerakkan silinder hidrolik.
c. Jika dari silinder hidrolik, tekanan sudah mencapai tekanan maksimum maka cairan tersebut akan diarahkan oleh relief valve menuju ke tanki hidrolik agar tidak mencapai
over load pada silinder hidrolik yang dapat merusak motor penggerak dan pompa hidrolik.
