TEKNIK KOMPILASI Tony Darmanto,ST / Smt V S1 TI / STMIK WIDYA DHARMA/ Hal 16

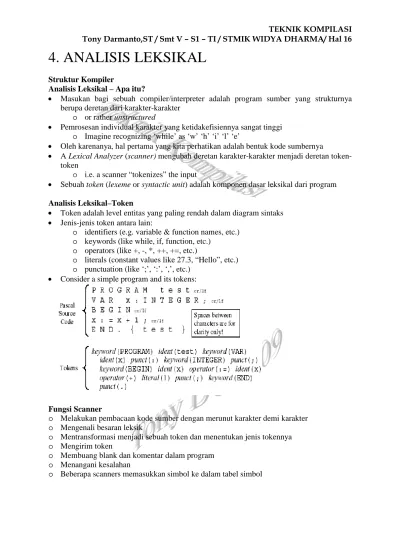

4. ANALISIS LEKSIKAL

Struktur Kompiler

Analisis Leksikal – Apa itu?

 Masukan bagi sebuah compiler/interpreter adalah program sumber yang strukturnya berupa deretan dari karakter-karakter

o or rather unstructured

 Pemrosesan individual karakter yang ketidakefisiennya sangat tinggi o Imagine recognizing ‘while’ as ‘w’ ‘h’ ‘i’ ‘l’ ‘e’

 Oleh karenanya, hal pertama yang kita perhatikan adalah bentuk kode sumbernya

 A Lexical Analyzer (scanner) mengubah deretan karakter-karakter menjadi deretan token-token

o i.e. a scanner “tokenizes” the input

 Sebuah token (lexeme or syntactic unit) adalah komponen dasar leksikal dari program

Analisis Leksikal–Token

 Token adalah level entitas yang paling rendah dalam diagram sintaks  Jenis-jenis token antara lain:

o identifiers (e.g. variable & function names, etc.) o keywords (like while, if, function, etc.)

o operators (like +, -, *, ++, +=, etc.)

o literals (constant values like 27.3, “Hello”, etc.) o punctuation (like ‘;’, ‘:’, ‘,’, etc.)

 Consider a simple program and its tokens:

Fungsi Scanner

o Melakukan pembacaan kode sumber dengan merunut karakter demi karakter o Mengenali besaran leksik

o Mentransformasi menjadi sebuah token dan menentukan jenis tokennya

o Mengirim token

o Membuang blank dan komentar dalam program o Menangani kesalahan

Scanning berdasarkan MSH (Mesin Stata Hingga = Finite State Automata (FSA))

 Hampir sebagian besar teknik yang digunakan untuk membangun scanners menggunakan

mesin stata hingga (MSHs) atau Finite State Automata (FSA)

 MSHs dapat dengan mudah digunakan untuk mengenali kontruksi bahasa (i.e. tokens) yang digambarkan dengan bahasa regular

Membangun Scanner

 Bagaimana scanner berinteraksi dengan parser?

– parser akan menjadi bagian selanjutnya dari kompilasi  Perhatikan gambar berikut:

Aksi Scanner

 Karena scanner mengubah dari stata ke stata, maka harus dilakukan sesuatu dengan karakter-karakter tersebut untuk mengenali sesuai dengan pembentukan token yang akan dikembalikan pada tahap parser

 Dalam beberapa kasus, harus menambahkan character seperti terlihat pada pembentukan token dan memanfaatkannya (menjadikan karakter masukan berikutnya menjadi kelihatan)

– E.g. when scanning characters in an identifier

 Dalam kasus lainnya harus menjaga character dan mengembalikan dalam token lengkap

 Aksi kemungkinan lainnya adalah menghilangkan karakter agar lebih sederhana – E.g. karakter pada komentar

Besaran Leksik

Besaran pembangun bahasa/leksik meliputi hal-hal sebagai berikut :

1. Identifier

Identifier dapat berupa keywords atau nama. Keywords adalah kata kunci yang sudah didefinisikan oleh suatu bahasa seperti Begin, End, If, Else dalam Pascal. Nama dideklarasikan sendiri oleh pemakai seperti nama variabel.

Contoh bila pada suatu program Pascal terdapat deklarasi: Var

Nomor: Integer; Suhu: Real;

Maka Nomor dan Suhu akan dikenali sebagai besaran leksik berupa nama variabel yang terdapat pada program tersebut. Sedangkan Var, Integer dan Real merupakan keyword

pada program tersebut. Nama bisa berupa nama program, procedure, var, type, constant. Keyword pada Pascal, misalnya : and, array, begin, case, const, div, do, downto, else, not, of, or, procedure, program, record, repeat, for, function, goto.

2. Nilai Konstanta

Nilai konstanta adalah suatu konstanta yang terdapat pada program. Bisa berupa konstanta integer, real, boolean, character, string dan sebagainya. Misalkan saja dalam Pascal pada suatu program terdapat statement.

N := R + 5 * 10

kata := kata1 + ‘makan’ A := 0.333

selesai := True

Maka 5, 10, ‘makan’, 0.333, True, termasuk besaran leksik berupa nilai konstan yang terdapat pada program sumber tersebut.

3. Operator dan Delimiter

Operator, misalnya operator aritmatika (+, - , * , /), operator logika (<, =, >)

4. Delimiter

Delimiter berguna sebagai pemisal/ pembatas, misalnya: ( ) , . ; : (kurung buka/tutup, koma, titik, titik koma, titik dua), white-space (pemisah yang diabaikan di program seperti spase, karakter enter, ganti baris, akhir file.

Contoh 1:

Misalkan terdapat sebuat source program: Program coba;

Var A : integer; Begin

A := A + 2; End.

Pada contoh di atas, besaran leksik (token) nya adalah simbol yang bernilai ‘Program’, ‘Coba’, ‘Var’, ‘A’, ‘Integer’, ‘;’, ‘:’, ‘+’, ‘.’,’2’, ‘:=‘, ‘Begin’, ‘End’.

Contoh 2 :

Ada urutan karakter yang disebut dengan statement Fahrenheit := 32 + celcius * 1,8

Maka akan diterjemahkan ke dalam token-token di bawah ini:

identifier  fahrenheit operator  := integer  32 operator  + identifier  celcius operator perkalian  * real / float  1,8

Setiap bentuk dari token direpresentasi sebagai angka dalam bentuk internal, dan angkanya adalah unik. Misalnya nilai 1 untuk variabel, 2 untuk konstanta, 3 untuk label, 4 untuk operator, dst.

Contoh : Kondisi : If A > B then C = D;

Maka Scanner akan mentransformasikan ke dalam token-token sbb: kondisi3 : 26 If 20 A 1 > 15 B 1 then 21 C 1 D 1 ; 27

Token-token ini sebagai inputan untuk syntax analyser, token-token ini bisa berbentuk pasangan item. Dimana item pertama menunjukkan alamat atau lokasi dari token pada tabel simbol. Item kedua adalah representasi internal dari token.

Semua token direpresentasikan dengan informasi yang panjangnya tetap (konstan), suatu alamat (address atau pointer) dan sebuah integer (bilangan bulat).

Misalkan sebuah bahasa memiliki himpunan simbol terminal/token : ‘<‘ , ‘>’, ‘=‘, ‘<=‘, ‘>=‘ , ‘<>’

Atau bisa dibaca sebagai token-token : t_L, t_G, t_E, t_LE, t_GE, t_NE

(G=greater, L=Less, E=Equal, N=Not). Bahasa tersebut juga mendukung penulisan komentar yang diawali dengan ‘{‘ dan diakhiri dengan ’}‘. Kita lihat Diagram Keadaan untuk kumpulan token di atas pada gambar berikut :

Start t_L t_LE t_NE t_E t_GE t_G komentar apa saja selain } < = > = > = { }

Tabel State T(stata,karakter) dari Diagram State di atas :

Stata

Karakter

< > = { } apa saja

Start t_L t_G t_E komentar x x

t_L x t_NE t_LE x x x t_LE x x x x x x t_E x x x x x x t_NE x x x x x x t_G x x t_GE x x x t_GE x x x x x x

Komentar x x x x Start komentar

Formula tabel tersebut adalah :

j, jika ada transisi berlabel a dari i ke j T(i,a)=

x, jika tidak ada transisi berlabel a dari i Jika T(i,a) = x, maka ada 2 kemungkinan :

 Jika stata i merupakan stata akhir berarti pada stata i telah ditemukan sebuah token.  Jika stata i bukan stata akhir berarti pada stata i telah terdeteksi token tidak dikenal.  Dalam Pascal, komentar tidak diperlukan lagi pada proses selanjutnya, karena itu

komentar tidak dimasukkan sebagai token. Setiap scanner menemukan awal komentar, scanner hanya mengambil simbol yang didapat tanpa disimpan ke dalam token. Setelah ditemukan akhir dari komentar, state dikembalikan ke state awal (serupa dengan white space)

 Scanner biasanya diimplementasikan sebagai sebuah prosedur yang dipanggil oleh Parser.  Contoh Prosedur scan sederhana yang akan membaca sebuah file input dan memberikan

token hasilnya dapat dilihat pada : Procedure GetChar;

Begin

Read(FileInput, Kar); end;

dimana :

Procedure Scan Begin

While Kar=‘ ‘ do GetChar ; {selama ketemu spasi maju terus} Repeat

Case Kar Of ‘<‘ : begin

GetChar ; Case Kar Of

‘=‘ : begin token:=t_LE; exit; end; ‘>’ : begin token:=t_NE; exit; end; else

begin token:=t_L; exit; end; end;

‘=‘ : begin token:=t_E; exit; end; ‘>’ : begin

GetChar ; If Kar = ‘=‘ then

begin token:=t_GE; exit; end else

begin token:=t_G; exit; end; end;

‘ { ‘: begin Repeat

GetChar ;

{maju sampai ketemu penutup komentar} Until Kar = ‘ } ‘

GetChar ;

{lanjutkan maju, tanpa memperoleh token} end;

EOF:exit; {akhir file}

Until False; {sampai ketemu sebuah token atau akhir file } End;
