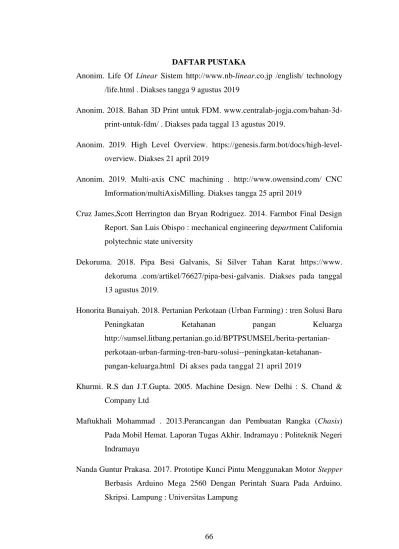

66
Anonim. 2018. Bahan 3D Print untuk FDM. www.centralab-jogja.com/bahan-3d- print-untuk-fdm/ . Diakses pada taggal 13 agustus 2019.
Anonim. 2019. High Level Overview. https://genesis.farm.bot/docs/high-level- overview. Diakses 21 april 2019
Anonim. 2019. Multi-axis CNC machining . http://www.owensind.com/ CNC Imformation/multiAxisMilling. Diakses tangga 25 april 2019
Cruz James,Scott Herrington dan Bryan Rodriguez. 2014. Farmbot Final Design Report. San Luis Obispo : mechanical engineering department California polytechnic state university
Dekoruma. 2018. Pipa Besi Galvanis, Si Silver Tahan Karat https://www.
dekoruma .com/artikel/76627/pipa-besi-galvanis. Diakses pada tanggal 13 agustus 2019.
Honorita Bunaiyah. 2018. Pertanian Perkotaan (Urban Farming) : tren Solusi Baru
Peningkatan Ketahanan pangan Keluarga
http://sumsel.litbang.pertanian.go.id/BPTPSUMSEL/berita-pertanian- perkotaan-urban-farming-tren-baru-solusi--peningkatan-ketahanan- pangan-keluarga.html Di akses pada tanggal 21 april 2019
Khurmi. R.S dan J.T.Gupta. 2005. Machine Design. New Delhi : S. Chand &
Company Ltd
Maftukhali Mohammad . 2013.Perancangan dan Pembuatan Rangka (Chasis) Pada Mobil Hemat. Laporan Tugas Akhir. Indramayu : Politeknik Negeri Indramayu
Nanda Guntur Prakasa. 2017. Prototipe Kunci Pintu Menggunakan Motor Stepper Berbasis Arduino Mega 2560 Dengan Perintah Suara Pada Arduino.
Skripsi. Lampung : Universitas Lampung
67 di-sektor-pertanian.html. Di akses pada tanggal 8 april 2019.
Suhud Harris. 2018 Kayu Jati adalah Bahan Terbaik untuk Pembuatan Furniture.
https://custommebel.com/2018/04/05/kayu-jati-adalah-bahan-terbaik- untuk-pembuatan-furniture/
Sujanyogi. 2010. CNC Milling Machine (Mesin Milling CNC).
Https://sujanayogi.wordpress.com/2010/03/05/cnc-milling-machine- mesin-milling-cnc/ Diakses tangga 25 april 2019
Williams Bob. 2019. An Introduction to Robotics. Ohio : Dr. Bob Productions
68 LAMPIRAN
69
70
71
72
2 Papan dinding 9 Rp 15.000 2 kg Rp 30.000
3 Papan meja Rp 15.000 4 kg Rp 60.000
4 Besi Rp 11.000 2 kg Rp 22.000
5 Pipa galvanis diameter 20 Rp 35.000 1 pcs Rp 35.000 6 Nema 17 Rp 160.000 4 pcs Rp 20.000 Rp 660.000 7 pulley 20T Rp 25.000 5 pcs Rp 26.000 Rp 151.000 8 idle 20T Rp 51.000 3 pcs Rp 20.000 Rp 173.000 9 Timing Belt 10 Rp 50.000 10 m Rp 20.000 Rp 520.000 10 shaft 8m Rp 42.000 1 pcs Rp 20.000 Rp 62.000 11 Fillow Bearing 10 Rp 32.000 2 pcs Rp 15.000 Rp 79.000 12 pompa aquarium Rp 65.000 1 pcs Rp 20.000 Rp 85.000 13 selang pompa aquarium Rp 13.000 3 pcs Rp 39.000 14 driver stepper Rp 17.000 4 pcs Rp 26.000 Rp 94.000 15 CNC shield Rp 39.000 1 pcs Rp 18.000 Rp 57.000 16 filamen Rp 155.000 1 pcs Rp 20.000 Rp 175.000 17 profil kotak galvanis Rp 77.000 1 pcs Rp 77.000
18 ulir m 8 (50cm) Rp20.000 1 pcs Rp 20.000
19 plat tebel 3mm Rp 25.000 1 pcs Rp 25.000
20 bearing linier 8 Rp 10.500 2 pcs Rp 21.000
21 cat + tiner Rp 58.000 1 pcs Rp 58.000
22 mur + baut Rp 800 100 pcs Rp 80.000
23 kabel Rp 50.000 1 m Rp 50.000
24 power suplay 10A Rp 95.000 1 pcs Rp 95.000
25 toples hardware Rp 35.000 1 pcs Rp 35.000
26 Jasa 3D print Rp 1.500 450 g Rp 675.000
27 arduino uno Rp 70.000 1 pcs Rp 70.000
28 lain-lain Rp 100.000 1 Rp 100.000
Jumlah Rp 4.132.200
