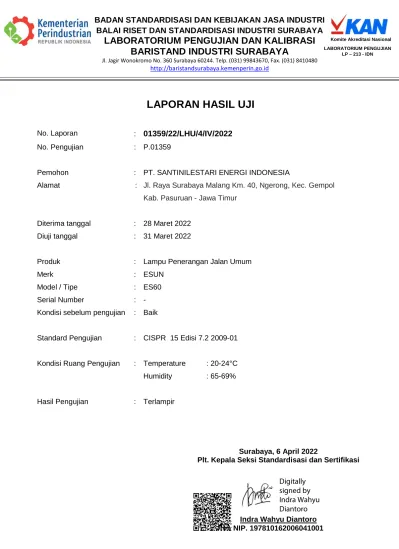

LAPORAN HASIL UJI

No. Laporan : 01359/22/LHU/4/IV/2022 No. Pengujian : P.01359

Pemohon : PT. SANTINILESTARI ENERGI INDONESIA

Alamat :

Jl. Raya Surabaya Malang Km. 40, Ngerong, Kec. Gempol Kab. Pasuruan - Jawa Timur

Diterima tanggal : 28 Maret 2022 Diuji tanggal : 31 Maret 2022

Produk : Lampu Penerangan Jalan Umum

Merk : ESUN

Model / Tipe : ES60

Serial Number : -

Kondisi sebelum pengujian : Baik

Standard Pengujian : CISPR 15 Edisi 7.2 2009-01

Kondisi Ruang Pengujian : Temperature : 20-24°C Humidity : 65-69%

Hasil Pengujian : Terlampir

Digitally

signed by

Indra Wahyu

Diantoro

(2)

Laporan Pengujian

Produk Pencahayaan Listrik dan Peranti Sejenis CISPR 15 Edisi 7.2 : 2009-01

Limit dan Metode Pengukuran Karakteristik Gangguan Radio dari Produk Pencahayaan Listrik dan Peranti Sejenis

(Limits and Methods of Measurement of Radio Disturbance Characteristics of Electrical Lighting and Similar Equipment)

No Referensi Laporan. ... : 01359/22/LHU/4/IV/2022 Disusun oleh (+ tanda tangan) ... : Ika Prawesty W

(Deputi Penyelia Teknik) ...

Diperiksa oleh (+ tanda tangan) ... : Gunawan Sukaca

(Penyelia Teknik) ...

Tanggal penerbitan ... : 6 April 2022 Jumlah halaman ... : 11

Laboratorium Pengujian ... : Balai Riset dan Standardisasi Industri Surabaya Alamat ... : Jl. Jagir Wonokromo no 360 Surabaya

Nama Pemohon ... : PT. SANTINILESTARI ENERGI INDONESIA

Alamat ... : Jl. Raya Surabaya Malang Km. 40, Ngerong, Kec. Gempol - Kab. Pasuruan - Jawa Timur

Spesifikasi Uji:

Standard ... : CISPR 15 Edisi 7.2 2009-01 Prosedur Uji ... : CISPR

Cara Uji Non-standar ... : T

Deskripsi Test item... : Lampu Penerangan Jalan Umum Merek Dagang ... : ESUN

Model ... : ES60 Serial Number ... : - Daya ... : 60 Watt Tegangan Perangkat... : 220 Vac Tegangan Uji ... : 220 Vac

Produsen ... : PT. SANTINILESTARI ENERGI INDONESIA

Lokasi Pabrik ... : Jl. Raya Surabaya Malang Km. 40, Ngerong, Kec. Gempol - Kab. Pasuruan - Jawa Timur

Digitally signed by Ika Prawesty Wulandari

Digitally signed

by Gunawan

Sukaca

(3)

PENGUJIAN ... :

Tanggal Penerimaan Item Tes ... : 28 Maret 2022 Tanggal Melakukan Pengujian ... : 31 Maret 2022 Salinan plat penandaan :

Gambar 1. Salinan Plat Penandaan

REFERENSI NORMATIF :

 CISPR 15 (Limit dan Metode Pengukuran Karakteristik Gangguan Radio dari Produk Pencahayaan Listrik dan Peranti Sejenis)

CISPR 15 (Limits and Methods of Measurement of Radio Disturbance Characteristics of Electrical Lighting and Similar Equipment)

(4)

INFORMASI UMUM :

EQUIPMENT UNDER TEST (EUT) :

Deskripsi : Lampu Penerangan Jalan Umum

Brand / Merk : ESUN

Model : ES60

Serial Number : -

Daya : 60 Watt

Tegangan : 220 Vac

Proteksi : IP66

LED Driver : INVENTRONICS; EUM-075S150DG

KESIMPULAN HASIL PENGUJIAN

Penerapan Uji

Tipe Test Standard yang

Diterapkan

Hasil Halaman Isi Disturbance Voltage

√

Pada Terminal Utama (Klausa 4.3) CISPR 15 Lulus 6

√

Emisi RF Konduksi dengan CDNE (Annex B) CISPR 15 Lulus 7

(5)

GANGGUAN KONDUKSI DI TERMINAL UTAMA DAN METODE CDN PADA PRODUK LAMPU

Standard Uji : CISPR 15 Edisi 7.2 : 2009-01

(Limits and Methods of Measurement of Radio Disturbance Characteristics of Electrical Lighting and Similar Equipment) Persyaratan Uji : CISPR 15 Edisi 7.2 : 2009-01 pada :

- Klausal 4.3 Disturbance Voltage, poin 4.3.1 Main Terminals - Annex B Metode Independen dari Pengukuran Radiated Disturbance

(Limits and Methods of Measurement of Radio Disturbance Characteristics of Electrical Lighting and Similar Equipment;

- Clause 4.3 Disturbance Voltage; point 4.3.1 Main Terminals - Annex B Independent method of measurement of radiated

disturbances)

Batas Tegangan Gangguan pada Terminal Utama :

Tabel 1. Batas Nilai Tegangan Gangguan pada Terminal Utama

Frekuensi Batas dB(µV) ^a

Quasi-peak Rata-rata

9 kHz – 50 kHz 110 -

50 kHz – 150 kHz 90 ke 80 ^b -

150 kHz – 0,5 MHz 66 ke 56 ^b 56 ke 46 ^b

0,5 MHz – 5,0 MHz 56 ^c 46 ^c

5 MHz – 30 MHz 60 50

a Pada frekuensi transisi, berlaku limit yang lebih rendah

b Limit menurun secara linear dengan logaritmik dari frekuensi pada jangkauan 50 kHz – 150 kHz dan 150 kHz ke 0,5 MHz

c Untuk lampu elektroda dan luminer, limit pada jangkauan frekuensi 2,51 MHz – 3 MHz adalah 73 dB(µV) untuk nilai Quasi Peak dan 63 dB(µV) untuk nilai Rata – Rata

Batas Uji Emisi RF Konduksi :

Tabel 2. Batas Tegangan Common Mode Terminal, Metode CDN

Frekuensi Batas dB(µV) ^a Quasi-peak*

30 MHz – 100 MHz 64 ke 54**

100 MHz – 230 MHz 54

230 MHz – 300 MHz 61

* Pada frekuensi transisi, berlaku limit yang lebih rendah

** Limit menurun secara linear dengan logaritmik dari frekuensi

Metode / Prosedur Uji :

1. Pengujian Tegangan Gangguan (Voltage Disturbance) pada Terminal Utama :

Sebelum melakukan pengujian, dilakukan pre test dengan pengujian tanpa load. Hasil pengukuran harus menunjukkan hasil tidak boleh melebihi batas 6 dB di bawah limit line. Selanjutnya, Produk diuji untuk tegangan gangguan pada terminal utama bedasarkan standard CISPR 15 Edisi 7.2 tahun 2009 dan pengujian dibatasi pada frekuensi kerja 9 kHz sampai 30 MHz. Pengujian dilakukan pada

(6)

area Ground Plane berukuran 2,0 m x 2,0 m x 2,0 m. Tegangan Suplai yang dikenakan pada produk adalah 220 V dari jala – jala listrik. Benda uji (atau biasa disebut dengan Equipment Under Test / EUT) diletakkan diatas bahan non konduktif dengan ketinggian 0,4 meter diatas permukaan ground plane dan berjarak horizontal 0,8 meter dari perangkat Line Impedance Stabilization Network (LISN).

Lampu EUT dipasangkan pada Conical Metal Housing dengan posisi base up. Daya ke EUT disediakan oleh perangkat LISN. Kedua Line (L1 dan Neutral) yang terdapat pada LISN diuji secara bergantian. Perangkat LISN tersambung dengan EMI Test Receiver yang selanjutnya menampilkan hasil pengukuran melalui software EMC32. Frekuensi range pengukuran yang diamati adalah 9 kHz hingga 30 MHz.

Gambar 2. Skema Pengujian Tegangan Gangguan (Voltage Disturbance) pada Terminal Utama 2. Uji Emisi RF Konduksi Dengan Metode CDN :

EUT diletakkan pada penyangga setinggi 10 ± 0,2 cm dan CDNE ditempatkan menyentuh area ground planeJarak antara CDNE dan EUT adalah 20 ± 10 cm. Kabel suplai EUT disambungkan pada port samping CDNE M3, sedangkan port CDNE samping yang lain disambungkan ke jala – jala listrik 220 V. Kabel RF dicolokkan pada port atas CDNE dan disambungkan ke EMI Test Receiver yang dibaca melalui software EMC32. Frekuensi range pengukuran yang diamati adalah 30 MHz hingga 300 MHz.

Gambar 3. Skema Pengujian Emisi RF Konduksi Dengan Metode CDN

(7)

Grafik dan Tabel Pengukuran :

1. Hasil Pengujian Gangguan Konduksi di Terminal Utama Parameter Uji Gangguan Konduksi di

Terminal Utama

Kondisi Pengujian Suhu 20-24°C ; Kelembaban 65-69%

Range Frekuensi 9 kHz – 30 MHz Diuji Oleh Agung Yanuar Wirapraja

Grafik 1. Hasil Pengujian Gangguan Konduksi di Terminal Utama

Tabel 3. Hasil Pengujian Tegangan Gangguan (Disturbance Voltage) di Terminal Utama

Keterangan :

• Nilai emisi frekuensi lainnya berada jauh di bawah limit

•

Nilai margin = nilai quasi peak/ nilai rata - rata – nilai limit.

Apabila margin bernilai positif maka masih dalam batas limit yang ditetapkan dalam standard.

Sebaliknya jika margin bernilai negatif maka hasil pengukuran melebihi batas ambang limit yang ditetapkan dalam standard

(8)

2. Hasil Pengujian Emisi RF Konduksi Dengan Metode CDN Parameter Uji Gangguan RF Konduksi

dengan Metode CDNE

Kondisi Pengujian Suhu 20-24°C ; Kelembaban 65-69%

Range Frekuensi 30 MHz – 300 MHz Diuji Oleh Natanael Yolanda

Grafik 2. Hasil Pengujian Emisi RF Konduksi Dengan Metode CDN Tabel 4. Hasil Pengujian Emisi RF Konduksi Dengan Metode CDN

Keterangan :

• Nilai emisi frekuensi lainnya berada jauh di bawah limit

•

Nilai margin = nilai quasi peak/ nilai rata - rata – nilai limit.

Apabila margin bernilai positif maka masih dalam batas limit yang ditetapkan dalam standard.

Sebaliknya jika margin bernilai negatif maka hasil pengukuran melebihi batas ambang limit yang ditetapkan dalam standard

(9)

Peralatan Uji dan Ketidakpastian :

Tabel 5. Daftar Peralatan Pengujian

Nama Peralatan Nama Pabrikan

dan Model Tanggal

Kalibrasi Ketidakpastian EMI Test Receiver Rohde & Schwarz ESR3,

freq. range 9 kHz to 3.6 GHz

10 Desember 2019

Data terdapat dalam sertifikat kalibrasi

pabrikan

2-Line V-Network R&S® ENV216 11 Desember 2018

Coupling DeCoupling Network Schwarzbeck CDNE M3 10 Oktober 2017

EMI Measurement Software R&S® EMC32-EB - -

USB Key Dongle (EMC

Measurement Functionality) R&S® EMC32-K2 - -

USB Key Dongle (Option EMI

Auto Test for EMC32-EB) R&S® EMC32-K10 - -

(10)

1. FOTO SETUP

Gambar 4a. Setup untuk Pengujian Gangguan Konduksi pada Port Utama

Gambar 4b. Setup untuk Pengujian Emisi RF Konduksi Dengan Metode CDN

(11)

2. FOTO EUT

Gambar 5a. EUT : Lampu Penerangan Jalan Umum (tampak depan)

Gambar 5b. EUT : Lampu Penerangan Jalan Umum (tampak belakang)

(12)

Gambar 6. Gambar EUT : Rangkaian Internal
