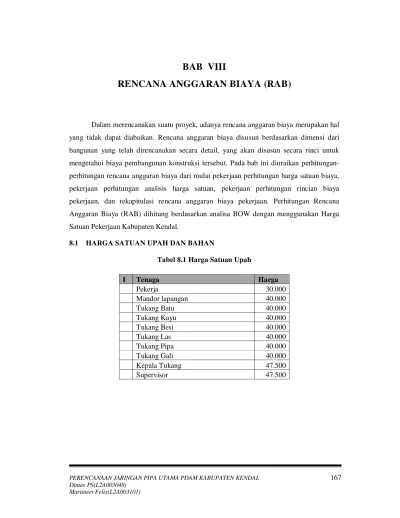

BAB VIII
RENCANA ANGGARAN BIAYA (RAB)
Dalam merencanakan suatu proyek, adanya rencana anggaran biaya merupakan hal yang tidak dapat diabaikan. Rencana anggaran biaya disusun berdasarkan dimensi dari bangunan yang telah direncanakan secara detail, yang akan disusun secara rinci untuk mengetahui biaya pembangunan konstruksi tersebut. Pada bab ini diuraikan perhitungan-perhitungan rencana anggaran biaya dari mulai pekerjaan perhitungan-perhitungan harga satuan biaya, pekerjaan perhitungan analisis harga satuan, pekerjaan perhitungan rincian biaya pekerjaan, dan rekapitulasi rencana anggaran biaya pekerjaan. Perhitungan Rencana Anggaran Biaya (RAB) dihitung berdasarkan analisa BOW dengan menggunakan Harga Satuan Pekerjaan Kabupaten Kendal.

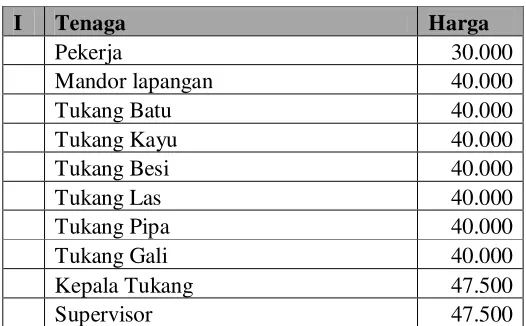

8.1 HARGA SATUAN UPAH DAN BAHAN
8.2 ANALISA HARGA SATUAN
Tabel 8.3 Daftar Harga Satuan Pekerjaan
NO koef URAIAN PEKERJAAN HRG.SAT HRG.UPAH JML.HRG
8.3 ANALISA HARGA PEKERJAAN
Rencana Anggaran Biaya untuk Pengadaan Jaringan Distribusi
NO URAIAN PEKERJAAN VOLUME SATUAN HRG.SAT JUMLAH
(Rp) (Rp)
PEMASANGAN JARINGAN DISTRIBUSI
I Pekerjaan Persiapan
1 Direksi keet 1 ls 2.500.000 2.500.000 2 Pembersihan Lapangan 4600 m2 4.900 22.540.000 3 Pengukuran dan Pemasangan bouwplank 4600 m 73.585 338.491.000
Rencana Anggaran Biaya untuk Pembangunan Bronkaptering
NO URAIAN PEKERJAAN VOLUME SATUAN HRG.SAT JUMLAH
(Rp) (Rp)
PEMBANGUNAN BRONKAPTERING
(volume 27 m3)
I Pekerjaan Persiapan
1 Pembersihan Lapangan 12 m2 4.900 58.800 2 Pengukuran dan Pemasangan bouwplank 12 m 73.585 883.020
941.820
II Pekerjaan Tanah
1 Galian Tanah 13,5 m3 17.600 237.600 2 Urugan Tanah yang Dipadatkan 2,48 m3 23.460 58.181 3 pembuangan angkutan tanah galian 11,02 m3 17.480 192.630 4 Urugan Pasir 1,1 m3 106.000 116.600
605.010
III Pekerjaan Pasangan dan Beton Bertulang
V Pekerjaan Lain-lain
1 Pipa GIP diameter 6" 28 m 236.000 6.608.000 2 Pipa GIP diameter 4" 6,6 m 118.000 778.800 3 Gate Valve diameter 6" 4 bh 3.532.110 14.128.440 4 Gate Valve diameter 4" 1 bh 2.530.860 2.530.860 5 Bend All Flange 90° GIP diameter 6" 4 bh 460.000 1.840.000 6 Bend All Flange 90° GIP diameter 4" 2 bh 206.000 412.000 7 Tangga trap dari baja stainless steel dia.18 mm - 9 strap 2 bh 400.000 800.000 8 Tutup manhole 80x80 cm dari plat baja 5 mm, (terma- 1 bh 400.000 400.000 suk rangka L 80.80.5, angkur, pengelasan & pengunci) bh
9 Test kebocoran ( pengadaan air, pembersihan) 1 ls 500.000 500.000 10 Filter 4 bh 50.000 200.000 11 Ventilasi Ø 2" 1 bh 50.000 50.000 12 Flange Dalam Beton 6 bh 25.000 150.000 13 Pemasangan Water Meter Ø1/2" 1 bh 335.950 335.950
28.734.050
Rencana Anggaran Biaya untuk Pembangunan Reservoir
NO URAIAN PEKERJAAN VOLUME SATUAN HRG.SAT JUMLAH
(Rp) (Rp)
PEMBANGUNAN RESERVOIR
(volume 720 m3)
I Pekerjaan Persiapan
1 Pembersihan Lapangan 120 m2 4.900 588.000 2 Pengukuran dan Pemasangan bouwplank 44 m 73.585 3.237.740
3.825.740
II Pekerjaan Tanah
1 Galian Tanah 360 m3 17.600 6.336.000 2 Urugan Tanah yang Dipadatkan 339,3 m3 23.460 7.959.978 3 pembuangan angkutan tanah galian 20,7 m3 17.480 361.836 4 Urugan Pasir 33,9 m3 106.000 3.593.400
18.251.214
III Pekerjaan Pasangan dan Beton Bertulang
1 Beton Rabat & Lantai Kerja 1:3:5 120 m2 496.128 59.535.360 2 Pengecoran pondasi footplate 38,4 m3 707.530 27.169.152 3 Pembesian pondasi footplate 17,98 kg 14.440 259.631 4 Pemasangan bekisting Sloof (20 x 25) 39,6 m2 190.207 7.532.197 5 Pembesian sloof (20 x 25) 48,228 kg 14.440 696.412 6 Pengecoran sloof (20 x 25) 2,2 m3 707.530 1.556.566 7 Pembesian lantai 100,12 kg 14.440 1.445.733 8 Pemasangan bekisting lantai 540 m2 170.207 91.911.780 9 Pengecoran lantai 60 m3 707.530 42.451.800 10 Pembesian pelat atas 100,12 kg 14.440 1.445.733 11 Pemasangan bekisting pelat atas 540 m2 170.207 91.911.780 12 Pengecoran pelat atas 60 m3 707.530 42.451.800 13 Pembesian kolom (20 x20) 187,4 kg 14.440 2.706.056 14 Pemasangan bekisting kolom (20 x20) 43,2 m2 157.607 6.808.622 15 Pengecoran kolom (20 x 20) 2,16 m3 707.530 1.528.265 16 Pembesian dinding 295,94 kg 14.440 4.273.374 17 Pemasangan bekisting dinding 769,6 m2 75.885 58.401.096 18 Pengecoran dinding 52,8 m3 707.530 37.357.584 19 Pembesian Ringbalk (20 x 20) 152,73 kg 14.440 2.205.421
20 Pemasangan bekisting Ringbalk (20 x 20) 35,2 m2 82.060 2.888.512
21 Pengecoran Ringbalk (20 x 20) 1,76 m3 707.530 1.245.253
485.782.127
IV Pekerjaan Plesteran
1 Plesteran 1:3 (1,5 cm) pelindung water 516 m2 21.992 11.347.872
V Pekerjaan Lain-lain
1 Pipa GIP diameter 6" 34 m 236.000 8.024.000 2 Pipa GIP diameter 4" 9,6 m 118.000 1.132.800 3 Gate Valve diameter 6" 4 bh 3.532.110 14.128.440 4 Gate Valve diameter 4" 1 bh 2.530.860 2.530.860 5 Bend All Flange 90° GIP diameter 6" 4 bh 460.000 1.840.000 6 Bend All Flange 90° GIP diameter 4" 2 bh 206.000 412.000 7 Tangga trap dari baja stainless steel dia.18 mm - 9 strap 2 bh 400.000 800.000 8 Tutup manhole 80x80 cm dari plat baja 5 mm, (terma- 1 bh 400.000 400.000 suk rangka L 80.80.5, angkur, pengelasan & pengunci)
9 Test kebocoran ( pengadaan air, pembersihan) 1 ls 500.000 500.000 10 Filter 4 bh 50.000 200.000 11 Ventilasi Ø 2" 1 bh 50.000 50.000 12 Flange Dalam Beton 6 bh 25.000 150.000 13 Pemasangan Water Meter Ø1/2" 1 bh 335.950 335.950
30.504.050
Rencana Anggaran Biaya untuk Pembangunan Hidran Umum
NO URAIAN PEKERJAAN VOLUME SATUAN HRG.SAT JUMLAH
(Rp) (Rp)
PENGADAAN PIPA HIDRAN UMUM
(volume 3 m)
I Pekerjaan Persiapan
1 Pengukuran dan Pemasangan bouwplank 1 m 73.585 73.585 2 Administrasi, Dokumentasi 1 Ls 75.000 75.000 4 Beton Bertulang (Alas Tangki Fiberglas) 1,7907 m3 707.530 1.266.974 5 Plesteran 1:3 tebal 1,5 cm 54,72 m2 21.992 1.203.402 6 Pemasangan Tangki Fiberglass lengkap 1 unit 955.000 955.000
45.412.954
Rencana Anggaran Biaya untuk Pembangunan Hidran Kebakaran
NO URAIAN PEKERJAAN VOLUME SATUAN HARGA SAT JUMLAH
(Rp) (Rp)
PENGADAAN HYDRANT 1 Pilar hidran kebakaran Two ways 16 bh 5.016.000,00 80.256.000,00 2 Selang Gulung 8 m 2.055.000,00 16.440.000,00 3 Nozzel 8 bh 680.000,00 5.440.000,00 4 Pipa Kembar Siam 2 bh 3.278.000,00 6.556.000,00 Jumlah Biaya 108.692.000,00
Total Hydrant 1 unit
