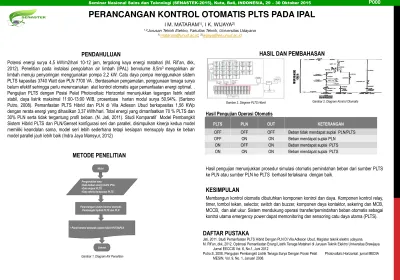

PENDAHULUAN
Potensi energi surya 4,5 kW/m2/hari 10-12 jam, tergolong kaya energi matahari (M. Rif’an, dkk, 2012). Penelitian pada instalasi pengolahan air limbah (IPAL) bervolume 8,5m3 mengalirkan air limbah menuju penyaringan menggunakan pompa 2,2 kW. Catu daya pompa menggunakan sistem PLTS kapasitas 3740 Watt dan PLN 7700 VA . Berdasarkan pengamatan, penggunaan tenaga surya belum efektif sehingga perlu merencanakan alat kontrol otomatis agar pemanfaatan energi optimal. . Pengujian PLTS dengan Posisi Pelat Photovoltaic Horizontal menunjukkan tegangan listrik relatif stabil, daya listrik maksimal 11:00-13:00 WIB, prosentase harian modul surya 50,94%. (Sartono Putro, 2008). Pemanfaatan PLTS Hibrid dan PLN di Vila Adleson Ubud berkapasitas 1,56 KWp dengan rerata energi yang dihasilkan 3,37 kWh/hari. Total energi yang dimanfaatkan 70 % PLTS dan 30% PLN serta tidak tergantung profil beban. (N. Jati, 2011). Studi Komparatif Model Pembangkit Sistem Hibrid PLTS dan PLN/Genset konfigurasi seri dan parallel, disimpulkan kinerja kedua model memiliki keandalan sama, model seri lebih sederhana tetapi kesiapan mensupply daya ke beban model parallel jauh lebih baik (Indra Jaya Mansyur, 2012)
Seminar Nasional Sains dan Teknologi (SENASTEK-2015), Kuta, Bali, INDONESIA, 29 – 30 Oktober 2015
PERANCANGAN KONTROL OTOMATIS PLTS PADA IPAL
I M. MATARAM1), I K. WIJAYA2)
1,2Jurusan Teknik Elektro, Fakultas Teknik, Universitas Udayana 1)mataram@unud.ac.id, 2)wijaya@ee.unud.ac.id
P000
Hasil Pengujian Operasi Otomatis
Tabel 1. Hasil Pengujian
Hasil pengujian menunjukkan prosedur simulasi otomatis pemindahan beban dari sumber PLTS ke PLN atau sumber PLN ke PLTS berhasil terlaksana dengan baik.
KESIMPULAN
Membangun kontrol otomatis dibutuhkan komponen kontrol dan daya. Komponen kontrol relay, timer, tombol tekan, selector, switch dan buzzer, komponen daya kontaktor, sekering dan MCB, MCCB, dan alat ukur. Sistem mendukung operasi transfer/pemindahan beban otomatis sebagai kontrol utama emergency power dapat memonitoring dan sensoring catu daya utama (PLTS).
METODE PENELITIAN
Pengambilan data:
•Data beban energi listrik IPAL
•Data output PLTS.
•Data teknis komponen PLTS
Perancangan sistem kontrol otomatis Pembangkit hybrid PLTS dan PLN
•Panel kontrol otomatis sistem hibrid PLTS&PLN
Selesai Mulai
Gambar 1. Diagram Alir Penelitian
HASIL DAN PEMBAHASAN
Gambar 2. Diagram Kontrol Otomatis Gambar 2. Diagram PLTS Hibrid
PLTS PLN OUT KETERANGAN
OFF OFF OFF Beban tidak mendapat suplai PLN/PLTS
OFF ON ON Beban mendapat suplai PLN
ON OFF ON Beban mendapat suplai PLTS
ON ON ON Beban mendapat suplai PLTS
DAFTAR PUSTAKA
Jati, 2011. Studi Pemanfaatan PLTS Hibrid Dengan PLN Di Vila Adleson Ubud, Magister teknik elektro udayana.
M. Rif’an, dkk, 2012. Optimasi Pemanfaatan Energi Listrik Tenaga Matahari di Jurusan Teknik Elektro Universitas Brawijaya.
Jurnal EECCIS Vol. 6, No.1, Juni 2012
