furniture
C I R E B O NRekomendasi Konstruksi

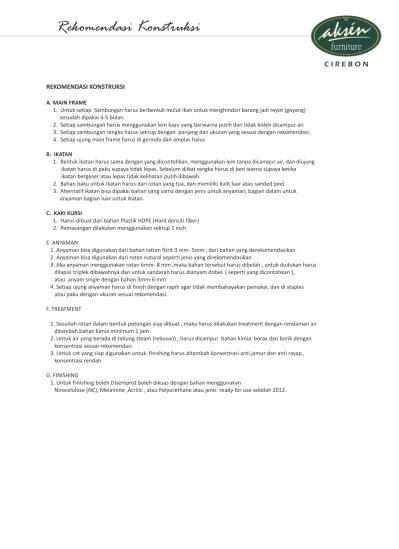

REKOMENDASI KONSTRUKSI
A. MAIN FRAME
1. Untuk setiap Sambungan harus berbentuk mulut ikan untuk menghindari barang jadi reyot (goyang) sesudah dipakai 4-5 bulan.
2. Setiap sambungan harus menggunakan lem kayu yang berwarna putih dan tidak boleh dicampur air. 3. Setiap sambungan rangka harus sekrup dengan panjang dan ukuran yang sesuai dengan rekomendasi. 4. Setiap ujung main frame harus di gerinda dan amplas halus
B. IKATAN
1. Bentuk ikatan harus sama dengan yang dicontohkan, menggunakan lem tanpa dicampur air, dan diujung ikatan harus di paku supaya tidak lepas. Sebelum diikat rangka harus di beri warna supaya ketika ikatan bergeser atau lepas tidak kelihatan putih dibawah.
2. Bahan baku untuk ikatan harus dari rotan yang tua, dan memiliki kulit luar atau sanded peel. 3. Alternatif ikatan bisa dipakai bahan yang sama dengan jenis untuk anyaman, bagian dalam untuk anyaman bagian luar untuk ikatan.
C. KAKI KURSI
1. Harus dibuat dari bahan Plastik HDPE (Hard densiti fiber) 2. Pemasangan dilakukan menggunakan sekrup 1 inch E. ANYAMAN
1. Anyaman bisa digunakan dari bahan rattan fitrit 3 mm- 5mm , dari bahan yang derekomendasikan 2. Anyaman bisa digunakan dari rotan natural seperti jenis yang direkomendasikan
3. Jika anyaman menggunakan rotan 6mm- 8 mm ,maka bahan tersebut harus dibelah , untuk dudukan harus dilapisi triplek dibawahnya dan untuk sandaran harus dianyam dobel. ( seperti yang dicontohkan ),
atau anyam single dengan bahan 3mm-6 mm
4. Setiap ujung anyaman harus di finish dengan rapih agar tidak membahayakan pemakai, dan di staples atau paku dengan ukuran sesuai rekomendasi.
F. TREATMENT
1. Sesudah rotan dalam bentuk potongan siap dibuat , maka harus dilakukan treatment dengan rendaman air ditambah bahan kimia minimum 1 jam
2. Untuk air yang berada di tabung steam (rebusan) , harus dicampur bahan kimia borax dan borik dengan konsentrasi sesuai rekomendasi
3. Untuk cat yang siap digunakan untuk finishing harus ditambah konsentrasi anti jamur dan anti rayap , konsentrasi rendah
G. FINISHING
1. Untuk Finishing boleh Disemprot boleh dikuas dengan bahan menggunakan
furniture
C I R E B O NRekomendasi Konstruksi
REKOMENDASI UKURAN DAN MATERIAL
No. RANGKA UKURAN ASAL BAHAN
DIAMETER JAWA SUMATRA KALIMANTAN SULAWESI /NTT/MALUKU 1. FRAME 32 mm -UP Manao Manao Batang
Semambu Semambu Tohiti
Mawi Noko
Trumpu 2. Dekorasi 22-28 seel se-el Manao Batang
Manao Semamboo Tohiti
Semaboo Noko
Tabu-tabu Trumpu
Sejenisnya yang tua Sejenisnya yang tua Sejenisnya yang tua
3. Siku / List 18-22 seel seel Manao Batang
Sega Sega
Manao Semaboo Tohiti
Semaboo Jelayan Noko
Tabu-tabu Tabu-tabu Trumpu
Balam Lambang
Sejenisnya yang tua Sejenisnya yang tua Sejenisnya yang tua
4. Anyam 3mm-8mm sega sega sega lambang fitrit
slimit slimit slimit
sarang buaya datu
pakis pulut
lacak
semua jenis rotan yang tua dan bisa dibuat fitrit
sabut
semua jenis rotan yang tua dan bisa dibuat fitrit semua jenis rotan
yang tua dan bisa dibuat fitrit
catatan anyam : boleh fitrit atau asalan yang memenuhi syarat ukuran
dan usia agar tidak patah.
Semua jenis rotan yang digunakan harus mempunyai kekeringan maximum 10%
5. IKATAN
Boleh menggunakan rotan kulit apa saja , yang memenuhi syarat usia dan lebar 5mm-6mm Boleh mengguanakan bahan bahan sama dengan anyaman .
6. KAKI PLASTIK
Untuk bagian ujung bawah kursi harus dipasang sepatu kursi dari plastik type HDPE(HARD DENSITY FIBER) Disekrup ukuran 1 inch
furniture
C I R E B O NSpesifikasi Produk Kursi SD
75,5 Cm
40 Cm
TAMPAK SAMPING TAMPAK DEPAN
A C B D B D E F G 38 Cm 36 Cm A > Frame kursi B > Sambungan C > Siku Besi D > Anyaman E > Siku Penunjang F > Ikatan G > Sepatu Plastik Keterangan :
Penampang dudukan Anyam Rotan
Nama Produk:Kursi SD
Ukuran:35 x 43,5 x 76,5 x 38,5 cm (wxdxhxsh) Berat Barang Jadi:
Detail Spesifikasi
No. NAMA UKURAN QTY PANJANG CATATAN 01. Kaki Belakang 32 mm - Up 2 Pcs 760 mm 02. Kaki Depan 32 mm - Up 2 Pcs 375 mm 03. Palang Bawah 32 mm - Up 1 Pcs 290 mm 04. Dudukan Samping 32 mm - Up 2 Pcs 320 mm 05. Dudukan Depan 32 mm - Up 1 Pcs 280 mm 06. Dudukan Belakang 32 mm - Up 1 Pcs 250 mm 07. Siku Samping 18 mm - Up 2 Pcs 560 mm 08. Siku Belakang 22 mm - 28 mm 1 Pcs 800 mm 09. Palang Sandaran 32 mm - Up 3 Pcs 270 mm 10. Palang Dudukan 32 mm - Up 1 Pcs 270 mm 11. Anyam Dudukan / Sandaran 3 mm - 5 mm 2 Pcs
12. Iketan 3 mm - 5 mm
13. Playwood Dudukan 4 mm 1 Pcs
14. Lem Kayu Warna Putih Secukupnya 15. Paku Skrup 1.¼ Inc 22 Pcs
16. Paku Staples 4/132 5 stik 13 mm 17. Siku Besi 4 Pcs
18. Paku Skrup Siku Besi 3/4 Inc 8 Pcs 19. Kaki Plastik 4 Pcs 20. Paku Skrup Kaki Plastik 3/4 Inc 8 Pcs
furniture
C I R E B O NSpesifikasi Produk Meja SD
70 Cm 70 Cm 40 Cm 30 Cm 70 Cm 15 Cm 55 Cm 49 Cm G D E F A B C C Nama Produk : Meja SD
Ukuran: 70 x 49 x 70 cm Berat Barang Jadi: Detail Spesifikasi
No. NAMA UKURAN QTY PANJANG CATATAN
01. Panel Triplek Atas 1 Pcs 685 x 485 x 18 mm
02. Panel Triplek Bawah 1 Pcs 575 x 370 x 6 mm
03. Panel Triplek Samping 2 Pcs 370 x 130 x 12 mm
04. Panel Triplek Depan 1 Pcs 600 x 130 x 6 mm
05. Panel Triplek Anyaman Samping 2 Pcs 100 x 350 x 4 mm
06. Panel Triplek Anyaman Depan 1 Pcs 600 x 320 x 4 mm
07. Kayu Panel Triplek Bawah 2 Pcs 600 x 50 x 15 mm 08. Kayu Samping Panel Triplek Bawah
18 mm 6 mm 12 mm 6 mm 4 mm 4 mm 15 mm 15 mm 2 Pcs 290 x 15 x 15 mm
09. Anyaman Depan 1 Pcs 600 x 320 mm Webbing 10. Anyaman Samping 2 Pcs 350 x 100 mm Webbing 11. List Panel Triplek Atas 22 mm Half Round 1 Pcs 2340 mm
12. List Panel Triplek Belakang 23 mm Half Round 1 Pcs 1160 mm 13. Kaki Depan 2 Pcs 14. Kaki Belakang 2 Pcs 15. Sambungan Depan 2 Pcs 675 mm 675 mm 600 mm 16. Sambungan Belakang 1 Pcs 600 mm 17. Sambungan Samping 6 Pcs 350 mm 18. Sambungan Dekor Samping
32 mm - Up 32 mm - Up 32 mm - Up 32 mm - Up 32 mm - Up 32 mm - Up 4 Pcs 370 mm 19. Dekor 22 mm - 28 mm 2 Pcs 130 mm 20. Siku Samping 18 mm - 22 mm 2 Pcs 550 mm 21. Siku Depan 18 mm - 22 mm 2 Pcs 670 mm 22. Siku Belakang 18 mm - 22 mm 2 Pcs 1030 mm
23. List Dalam Triplek Anyaman Depan 14 mm - 16 mm Up 1 Pcs 1860 mm 24. List Luar Triplek Anyaman Depan 14 mm - 16 mm Up Half Round 1 Pcs 1860 mm
25. List Dalam Triplek Anyaman Samping 14 mm - 16 mm Up 2 Pcs 880 mm
26. List Luar Triplek Anyaman Samping 2 Pcs 880 mm
27. Paku Skrew 2,5 Inc 24 Pcs 28. Paku Skrew 1,5 Inc 22 Pcs
29. Paku Skrew 1,1/4 Inc 19 Pcs
30. Paku Staples F 25 3 Stik 25 mm
31. Lem Kayu Putih Secukupnya
furniture
C I R E B O NSpesifikasi Produk Kursi SMP
81 Cm
42,5 Cm
42 Cm
TAMPAK SAMPING TAMPAK DEPAN
A B D C F E G 45 Cm 42 Cm
Penampang dudukan Anyam Rotan / Bagian Bawah pakai triplek
A > Frame kursi B > Sambungan C > Siku Besi D > Anyaman E > Siku Penunjang F > Ikatan G > Sepatu Plastik Keterangan :
Nama Produk : Kursi SMP
Ukuran: 42 x 49 x 81 x 43,5 cm (wxdxhxsh) Berat Barang Jadi:
Detail Spesifikasi
No. NAMA UKURAN QTY PANJANG CATATAN
01. Kaki Belakang 32 mm - Up 2 Pcs 805 mm 02. Kaki Depan 32 mm - Up 2 Pcs 415 mm 03. Cross Bawah 32 mm - Up 2 Pcs 530 mm 04. Palang Samping 32 mm - Up 2 Pcs 365 mm 05. Dudukan Depan 32 mm - Up 1 Pcs 335 mm 06. Dudukan Belakang 32 mm - Up 1 Pcs 320 mm 07. Siku Samping 18 mm - Up 2 Pcs 880 mm 08. Siku Depan 18 mm - 22 mm 1 Pcs 860 mm 09. Siku Belakang 22 mm - 28 mm 2 Pcs 395 mm 10. Palang Sandaran Atas 32 mm - Up 1 Pcs 350 mm 11. Palang Sandaran Bawah 32 mm - Up 1 Pcs 330 mm 12. Palang Dudukan 32 mm - Up 1 Pcs 320 mm 13. Anyam Dudukan / Sandaran 3 mm - 5 mm 2 Pcs
14. Iketan 3 mm - 5 mm
15. Playwood Dudukan 4 mm 1 Pcs 390/370 x 400 x 4 mm
16. Lem Kayu Warna Putih Secukupnya 17. Paku Skrup 2,5 Inc 14 Pcs
18. Paku Staples 4/13 3,5 Stik 13 mm 19. Siku Besi 4 Pcs
20. Paku Skrup Siku Besi 3/4 Inc 8 Pcs 21. Kaki Plastik 4 Pcs 22. Paku Skrup Kaki Plastik 3/4 Inc 4 Pcs
furniture
C I R E B O NSpesifikasi Produk Meja SMP
120 Cm
42 Cm
30,5 Cm
72,5 Cm
120 Cm
TAMPAK DEPAN TAMPAK BELAKANG
TAMPAK SAMPING
15 Cm
57,5 Cm
49 Cm
Panel triplek ditempel weaving rotan
A B C C C D E F G
Nama Produk : Meja SMP Ukuran: 120 x 49 x 72,5 cm Berat Barang Jadi:
Detail Spesifikasi
No. NAMA UKURAN QTY PANJANG CATATAN 01. Panel Triplek Atas 18 mm 1 Pcs 1185 x 485 x 18 mm
02. Panel Triplek Bawah 6 mm 1 Pcs 1100 x 370 x 6 mm 03. Panel Triplek Samping 12 mm 2 Pcs 370 x 130 x 12 mm
04. Panel Triplek Depan 6 mm 1 Pcs 1100 x 130 x 6 mm 05. Panel Triplek Anyaman Samping 4 mm 2 Pcs 350 x 100 x 4mm 06. Panel Triplek Anyaman Depan 4 mm 1 Pcs 1100 x 350 x 4 mm 07. Kayu Panel Triplek Bawah 15 mm 2 Pcs 1100 x 50 x 15 mm 08. Kayu Samping Panel Triplek Bawah 15 mm 2 Pcs 290 x 15 x 15 mm 09. Panel Triplek Tengah 12 mm 1 Pcs 370 x 110 x 12 mm
10. Anyaman Depan 1 Pcs 1100 x 350 mm Webbing 11. Anyaman Samping 2 Pcs 350 x 100 mm Webbing 12. List Panel Triplek Atas 22 mm Half Round 1 Pcs 33040 mm
13. List Panel Triplek Belakang 23 mm Half Round 1 Pcs 15020 mm 14. Kaki Depan 32 mm - Up 2 Pcs 730 mm 15. Kaki Belakang 32 mm - Up 2 Pcs 730 mm 16. Sambungan Depan 32 mm - Up 2 Pcs 1100 mm 17. Sambungan Belakang 32 mm - Up 1 Pcs 1100 mm 18. Sambungan Samping 32 mm - Up 6 Pcs 350 mm 19. Sambungan Dekor Samping 32 mm - Up 4 Pcs 420 mm 20. Dekor 22 mm - 28 mm 2 Pcs 130 mm 21. Siku Samping 18 mm - 22 mm 2 Pcs 560 mm 22. Siku Depan 18 mm - 22 mm 2 Pcs 770 mm 23. Siku Belakang 18 mm - 22 mm 2 Pcs 1540 mm 24. List Dalam Triplek Anyaman Depan 14 mm - 16 mm Up 1 Pcs 2900 mm 25. List Luar Triplek Anyaman Depan 14 mm - 16 mm Up Half R o u n d 1 Pcs 2900 mm
26. List Dalam Triplek Anyaman Samping 14 mm - 16 mm Up 2 Pcs 880 mm
27. List Luar Triplek Anyaman Samping 2 Pcs
28. Paku Skrew 2,5 Inch 32 Pcs 29. Paku Skrew 1,5 Inch 22 Pcs 30. Paku Skrew 1,1/4 Inc 19 Pcs
31. Paku Staples F 25 3 Stik 25 mm
32. Lem Kayu Putih Secukupnya 880 mm
furniture
C I R E B O NSpesifikasi Produk Kursi SMA
83 Cm
45 Cm
42 Cm
45 Cm
42 Cm
TAMPAK SAMPING TAMPAK DEPAN
TAMPAK PENAMPANG
Penampang dudukan Anyam Rotan / Bagian Bawah pakai triplek
A B D C F E G A > Frame kursi B > Sambungan C > Siku Besi D > Anyaman E > Siku Penunjang F > Ikatan G > Sepatu Plastik Keterangan :
Nama Produk : Kursi SMA
Ukuran: 44 x 49 x 83x 46 cm (wxdxhxsh) Berat Barang Jadi:
Detail Spesifikasi
No. NAMA UKURAN QTY PANJANG CATATAN
01. Kaki Belakang 32 mm - Up 2 Pcs 830 mm 02. Kaki Depan 32 mm - Up 2 Pcs 440 mm 03. Cross Bawah 32 mm - Up 2 Pcs 530 mm 04. Palang Samping 32 mm - Up 2 Pcs 365 mm 05. Dudukan Depan 32 mm - Up 1 Pcs 335 mm 06. Dudukan Belakang 32 mm - Up 1 Pcs 320 mm 07. Siku Samping 18 mm - Up 2 Pcs 880 mm 08. Siku Depan 18 mm - 22 mm 1 Pcs 860 mm 09. Siku Belakang 22 mm - 28 mm 2 Pcs 420 mm 10. Palang Sandaran Atas 32 mm - Up 1 Pcs 350 mm 11. Palang Sandaran Bawah 32 mm - Up 1 Pcs 330 mm 12. Palang Dudukan 32 mm - Up 1 Pcs 320 mm 13. Anyam Dudukan / Sandaran 3 mm - 5 mm 2 Pcs
14. Iketan 3 mm - 5 mm
15. Playwood Dudukan 4 mm 1 Pcs 390/370 x 400 x 4 mm
16. Lem Kayu Warna Putih Secukupnya 17. Paku Skrup 2,5 Inc 14 Pcs
18. Paku Staples 4/13 3,5 Stik 13 mm 19. Siku Besi 4 Pcs
20. Paku Skrup Siku Besi 3/4 Inc 8 Pcs 21. Kaki Plastik 4 Pcs 22. Paku Skrup Kaki Plastik 3/4 Inc 8 Pcs
furniture
C I R E B O NSpesifikasi Produk Meja SMA
120 Cm
42 Cm
32 Cm
75 Cm
120 Cm
TAMPAK DEPAN TAMPAK BELAKANG
TAMPAK SAMPING
15 Cm
60 Cm
49 Cm
Panel triplek ditempel weaving rotan
A B C C C D E F G
Nama Produk : Meja SMA Ukuran: 120 x 49 x 75 cm Berat Barang Jadi: Detail Spesifikasi
No. NAMA UKURAN QTY PANJANG CATATAN 01. Panel Triplek Atas 18 mm 1 Pcs 1185 x 485 x 18 mm
02. Panel Triplek Bawah 6 mm 1 Pcs 1100 x 370 x 6 mm 03. Panel Triplek Samping 12 mm 2 Pcs 370 x 130 x 12 mm
04. Panel Triplek Depan 6 mm 1 Pcs 1100 x 130 x 6 mm 05. Panel Triplek Anyaman Samping 4 mm 2 Pcs 350 x 100 x 4mm 06. Panel Triplek Anyaman Depan 4 mm 1 Pcs 1100 x 350 x 4 mm 07. Kayu Panel Triplek Bawah 15 mm 2 Pcs 1100 x 50 x 15 mm 08. Kayu Samping Panel Triplek Bawah 15 mm 2 Pcs 290 x 15 x 15 mm 09. Panel Triplek Tengah 12 mm 1 Pcs 370 x 110 x 12 mm
10. Anyaman Depan 1 Pcs 1100 x 350 mm Webbing 11. Anyaman Samping 2 Pcs 350 x 100 mm Webbing 12. List Panel Triplek Atas 22 mm Half Round 1 Pcs 33040 mm
13. List Panel Triplek Belakang 23 mm Half Round 1 Pcs 15020 mm 14. Kaki Depan 32 mm - Up 2 Pcs 700 mm 15. Kaki Belakang 32 mm - Up 2 Pcs 700 mm 16. Sambungan Depan 32 mm - Up 2 Pcs 1100 mm 17. Sambungan Belakang 32 mm - Up 1 Pcs 1100 mm 18. Sambungan Samping 32 mm - Up 6 Pcs 350 mm 19. Sambungan Dekor Samping 32 mm - Up 4 Pcs 420 mm 20. Dekor 22 mm - 28 mm 2 Pcs 130 mm 21. Siku Samping 18 mm - 22 mm 2 Pcs 560 mm 22. Siku Depan 18 mm - 22 mm 2 Pcs 770 mm 23. Siku Belakang 18 mm - 22 mm 2 Pcs 1540 mm 24. List Dalam Triplek Anyaman Depan 14 mm - 16 mm Up 1 Pcs 2900 mm 25. List Luar Triplek Anyaman Depan 14 mm - 16 mm Up Half R o u n d 1 Pcs 2900 mm 26. List Dalam Triplek Anyaman Samping 14 mm - 16 mm Up 2 Pcs 880 mm
27. List Luar Triplek Anyaman Samping 2 Pcs
28. Paku Skrew 2,5 Inch 32 Pcs 29. Paku Skrew 1,5 Inch 22 Pcs 30. Paku Skrew 1,1/4 Inc 19 Pcs
31. Paku Staples F 25 3 Stik 25 mm
32. Lem Kayu Putih Secukupnya 880 mm
