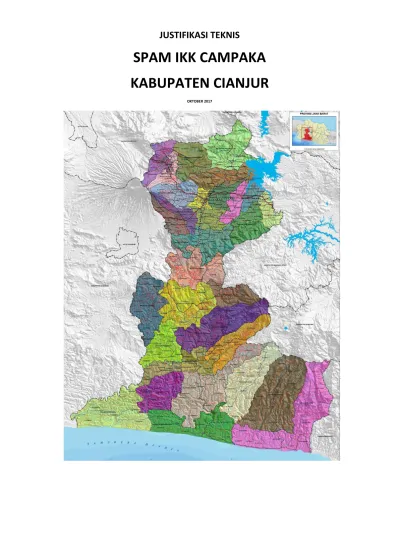

JUSTIFIKASI TEKNIS
SPAM IKK CAMPAKA
KABUPATEN CIANJUR
DESIGN NOTE SPAM IKK I. UMUM
Kabupaten Cianjur merencanakan akan membangun SPAM di Kecamatan Campaka yang akan memanfaatkan bantuan dari Pemerintah Pusat berupa pembangunan Intake, Pipa Transmisi, Unit Produksi, Reservoir hingga Jaringan Pipa Induk Distribusi.
Kecamatan Campaka saat ini memiliki penduduk sekitar 62.650 jiwa, dengan jumlah rumah tangga sebanyak kurang lebih 1.566 KK. Direncanakan akan dibangun SPAM dengan kapasitas produksi sebesar 50 l/d yaitu untuk tingkat pelayanan sebesar 60%.
WILAYAH KECAMATAN CAMPAKA KABUPATEN CIANJUR
Perhitungan kapasitas kebutuhan SPAM di Kecamatan Campaka saat ini adalah sebagai berikut:
No Uraian Satuan Jumlah
1 Jumlah Penduduk Jiwa 62.650
2 Konsumsi Air Minum
SR l/o/h 120
HU l/o/h 30
3 Prosentase Pelayanan SR % 21
4 Prosentase Pelayanan HU % 5
5 Jumlah Penduduk Terlayani Dengan SR Jiwa 19.489 6 Jumlah Penduduk Terlayani Dengan HU Jiwa 4.640 7 Jumlah Jiwa per Sambungan Rumah Jiwa/SR 5 8 Jumlah Jiwa per Sambungan Hidran Umum Jiwa/HU 100 9 Jumlah Total Sambungan Rumah Unit 3.898 10 Jumlah Total Sambungan Hidran Umum Unit 46 11 Kebutuhan Air Minum Untuk SR l/d 27,07 12 Kebutuhan Air Minum Untuk HU l/d 1,61
13 Total Kebutuhan Domestik l/d 28,68
14 Kebutuhan Non Domestik 20% x Dom l/d 5,74
15 Total Kebutuhan l/d 34,41
16 Kebocoran 20% l/d 6,88
17 Kebutuhan Q Rata-Rata l/d 41,30
18 Kebutuhan Hari Maksimum = 1,2 x Q Rata-rata l/d 49,557 19 Kebutuhan Jam Puncak = 1,75 x Q Rata-rata l/d 72,270
Dari perhitungan diatas maka skema SPAM yang akan dibangun di Kecamatan Campaka Kabupaten Cianjur Provinsi Jawa Barat untuk saat ini adalah sebagai berikut :
- Kapasitas Produksi = 50 l/d - Jumlah Sambungan Rumah = 3.898 Unit - Jumlah Hidran Umum = 46 Unit
III. RENCANA PENGEMBANGAN SISTIM PENYEDIAAN AIR MINUM IKK CAMPAKA
Spam IKK Campaka akan dibangun dengan kapasitas 50 l/d dengan menggunakan air baku dari air permukaan yang menggunakan Instalasi Pengolahan Air, sebagaimana yang digambarkan pada diagram sistim sebagai berikut :
1. Sumber Air Baku
Kabupaten Cianjur memiliki banyak sumber air permukaan, salah satunya adalah sungai Leuwi Aseupan. Sungai Leuwi Aseupan akan digunakan menjadi sumber air baku untuk SPAM IKK Campaka. Sungai ini memiliki kapasitas aliran sebesar > 120 l/d pada musim kemarau. 2. Bangunan Pengambilan Air Baku
Untuk mengambil air baku dari Sungai Leuwi Aseupan digunakan bangunan intake yang terbuat dari konstruksi beton. Bangunan intake yang digunakan mempunyai jenis intake bebas dengan memiliki 2 buah pintu air. Intake menggunakan 2 buah pompa celup (submersible) dengan head pompa 80 meter.
3. Jaringan Pipa Transmisi D E N A H skala 1 : 100 200 200 100 160 250 899 200 901 20 75 130 130 130 130 130 75 20 800
Jaringan pipa Transmisi yang merupakan bangunan pembawa air baku dari bangunan Intake menuju IPA adalah berupa jalur perpipaan yang menggunakan Pipa GI dan HDPE. Kebutuhan pipa Transmisi akan ditentukan dengan perhitungan hidrolis menggunakan program Epanet sebagai berikut
Dari perhitungan hidrolis diatas disimpulkan bahwa pipa Transmisi dibagi dua macam yaitu pipa transmisi air kotor yang digunakan adalah HDPE Ø 12 “, panjang 712 m dan pipa air bersih menggunakan HDPE Ø 10”(4000 meter), Ø 6” (2400 meter), Ø 4” ( 2000 meter) dan Ø 2 “ (3000 meter)
Intalasi Pengolahan Air (IPA) yang akan digunakan pada SPAM IKK Campaka ini adalah menggunakan konstruksi Beton dengan jenis proses fisika-kimia yang terdiri dari unit Pengaduk Cepat, Unit Pengaduk Lambat, Unit Pengendap dan Unit Saringan Pasir Cepat. IPA yang akan digunakan ini merupakan paket yang akan disediakan oleh Kontraktor, sehingga tidak dibutuhkan perencanaan hidrolis, perencanaan sistim proses maupun perencanaan konstruksi yang dibutuhkan.
5. Reservoir
Karena letak intake berada di bawah daerah pelayanan sehingga memerlukan 1 unit reservoir yang akan digunakan pada SPAM IKK Campaka yaitu resevoir kapasitas Besar ukuran 600 m3 yang diletakkan dekat WTP pada dataran tinggi daerah pelayanan ini menggunakan konstruksi beton. Gambar detil dari reservoir menggunakan gambar standar
KAP PRODUKSI (L/D) RESERVOIR (M3))
50 700 45 700 40 600 30 500 20 300 10 150 6. Bangunan Pelengkap
Untuk menunjang pengoperasian SPAM, pada lokasi IPA akan dilengkapi dan dibangun bangunan pelengkap sebagai berikut :
Gambar detail untuk bangunan pelengkap diatas menggunakan gambar standar
7. Sistim Pengaliran
No BANGUNAN PELENGKAP UNIT PRODUKSI SPAM SATUAN LUAS
1 RUMAH POMPA M2 35
2 GUDANG CHLOR M2 12
3 LABORATORIUM M2 12
4 RUANG PEMBUBUHAN CHLOR M2 18
5 RUANG PEMBUBUH KOAGULAN DAN KAPUR M2 18
6 RUMAH GENSET M2 60
7 RUMAH POMPA M2 35
8 RUMAH OPERATOR M2 36
Sistim pengaliran pada SPAM IKK Campaka akan menggunakan sistim gravitasi dari sumber menuju intake, dari intake ke unit pengolahan dengan sistim pemompaan. Jumlah dan karakteristik masing-masing Pompa Yang digunakan adalah sebagai berikut:
a. Pompa Intake :
- Pompa Submersible Q = 50 l/d, Head = 80 mka, rpm = 1500, jumlah : 2 unit
8. Jaringan Pipa Distribusi
Jaringan pipa distribusi yang digunakan pada SPAM IKK Campaka terdiri dari Jaringan Distribusi Utama (JDU), Jaringan Pipa Distribusi Sekunder dan Jaringan Pipa Retikulasi. Keseluruhan jaringan pipa menggunakan pipa HDPE dengan jenis SDR 17
Kebutuhan diameter Jaringan Distribusi Utama akan akan dihitung dengan menggunakan program hidrolis Epanet. Sedangkan kebutuhan diamater dan panjang Jaringan Pipa Distribusi Sekunder dan Jaringan Pipa Retikulasi akan ditetapkan berdasarkan asumsi yang menggunakan jumlah Sambungan Rumah
V. PERENCANAAN DETAIL PONDASI
Pada pekerjaan pembuatan perencanaan ini belum melakukan kegiatan test soil dan perencanaan detail pondasi yang dibutuhkan. Oleh karena itu Perencanaan detail pondasi setiap konstruksi dari komponen yang akan dibangun pada SPAM IKK Campaka merupakan bagian tugas dari Kontraktor pelaksana. Untuk melaksanakan perencanaan detail pondasi pada pembangunan SPAM IKK Campaka maka pihak Kontraktor pelaksana / Konsultan Supervisi harus melakukan beberapa kegiatan sebagai berikut :
1. Melakukan Test Soil berupa Boring dan Sondir dengan jumlah masing-masing sebagai berikut :
- Bangunan Intake : 1 Boring, 2 Sondir - Bangunan IPA : 2 Boring, 4 Sondir - Reservoir : 2 Boring, 4 Sondir
2. Melakukan Perencanaan detail pondasi yang didasarkan pada data dari hasil Test Soil, yaitu untuk komponen sistim SPAM sebagai berikut :
- Pondasi bangunan Intake - Pondasi bangunan IPA - Pondasi bangunan Reservoir
Hasil perencanaan pondasi harus diperiksa dan mendapatkan persetujuan dari pihak pemberi tugas
Kegiatan perencanaan konstruksi beton untuk setiap komponen pada SPAM IKK Campaka ini belum dilakukan pada tahap perencanaan. Perhitungan konstruksi beton harus dilakukan oleh Kontraktor Pelaksana, yaitu untuk beberapa konstruksi sebagai berikut :
- Konstruksi bangunan Intake - Konstruksi bangunan Reservoir
Hasil perencanaan konstruksi beton harus diperiksa dan mendapatkan persetujuan dari pihak pemberi tugas
VII. RENCANA ANGGARAN BIAYA
Besar biaya investasi dihitung berdasarkan kebutuhan pembangunan SPAM di Kecamatan Campaka Kabupaten Cianjur yang terdiri dari pembangunan unit Intake, Unit IPA dan jaringan pipa distribusi. Perhitungan perkiraan biaya investasi SPAM IKK Campaka adalah sebagai berikut :
VIII. PEMBAGIAN PORSI PENDANAAN
Pembangunan fisik IKK Campaka akan menggunakan sumber dana dari APBD dan bantuan dari pemerintah Pusat melalui APBN, dengan uraian sebagaimana dibawah ini :
Satuan Total Biaya
Kapasitas Produksi l/d 50
Intake Rp 280.000.000,- Pipa Transmisi dan
Distribusi
Rp 6.057.000.000,- IPA Rp 3.380.000.000,- Reservoir Kap. 700m3 Rp 1.626.500.000,- Ruang Lab., Panel dan
Kimia
Rp 217.188.000,- Ruang Panel dan Pos Jaga
Intake
Rp 101.988.000,- Ruang Water Meter Rp 119.440.000,- SR 3.898 Unit Rp 3.664.120.000,- V.A.T. Rp 1.544.623.600,- Total Investasi Rp 16.990.859.600,-
Uraian Satuan Total Biaya PDAM Pemda APBN
Kapasitas Produksi l/d 50
Intake Ribu Rp 397.841 397.841
Pipa Transmisi Ribu Rp 776.825 776.825
IPA Ribu Rp 4.938.595 4.938.595
Reservoir Ribu Rp 1.451.241 1.451.241 Bangunan Operasional Ribu Rp 767.297 767.297
IX. PERKIRAAN BIAYA PENGOPERASIAN DAN TARIF AIR
Pengeloaan SPAM IKK Campaka Kabupaten Cianjur akan dilakukan oleh institusi pengelola tersendiri berupa PDAM. Kebutuhan biaya pengoperasian untuk SPAM IKK Campaka ini dihitung dengan memperhatikan beberapa komponen biaya yaitu biaya tenaga listrik, biaya bahan kimia, biaya gaji/ upah, biaya depresiasi dan biaya bunga investasi. Maka tarif air rata-rata yang akan diberlakukan di SPAM IKK Campaka disesuaikan dengan tarif air progressif dari PDAM yang telah ada.
X. LEMBAGA PENGELOLA
IKK Campaka di Kabupaten Cianjur akan dikelola secara terpadu dan mandiri. Kemandirian sarana air minum yang mandiri berarti diselenggarakan dan dikelola oleh institusi tersendiri yaitu dibawah PDAM KAB. Cianjur . Pengelola SPAM yang mandiri tentunya akan sangat terkait dengan kepentingan umum masyarakat luas di wilayah Kecamatan Campaka.
Bentuk organisasi PDAM Kab. Cianjur untuk mengelola SPAM IKK Campaka secara umum membutuhkan tenaga kerja dengan posisi sebagai berikut :
1. Direktur Utama 2. Direktur Teknik
- Kepala Bagian Produksi - Kepala Bagian Distribusi 3. Direktur Keuangan
4. Direktur Umum
- Kepala Bagian Kepegawaian
- Kepala Bagian Pengaduan Masyarakat - Kepala Bagian Operasional Kantor 5. Staf Teknik
6. Staf Administrasi/ Kasir 7. Staf Penunjang
Secara diagram pengorganisasian pengelolaan SPAM di Kawasan Campaka dapat digambarkan sebagai berikut :
Bangunan Pelengkap Ribu Rp 1.592.779 1.592.779 Jar. Distribusi Utama Ribu Rp 528.937 528.937 Jar. Distribusi Pembagi Ribu Rp 1.025.767 1.025.767
SR 1.853 Unit Ribu Rp 1.853.000 1.853.000
Total Investasi Ribu Rp 13.332.282 1.853.000 1.025.767 11.479.282
BUPATI/ WALIKOTA DIREKTUR KEUANGAN DIREKTUR TEKNIK DIREKTUR UMUM BADAN PENGAWAS
KEPALA BAGIAN PEGAWAI
