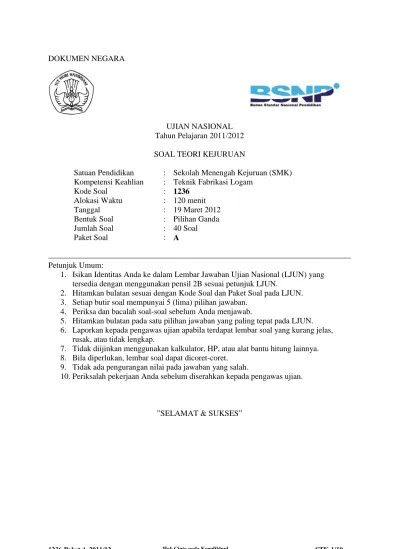

DOKUMEN NEGARA
UJIAN NASIONAL Tahun Pelajaran 2011/2012 SOAL TEORI KEJURUAN
Satuan Pendidikan : Sekolah Menengah Kejuruan (SMK) Kompetensi Keahlian : Teknik Fabrikasi Logam
Kode Soal : 1236
Alokasi Waktu : 120 menit
Tanggal : 19 Maret 2012
Bentuk Soal : Pilihan Ganda
Jumlah Soal : 40 Soal
Paket Soal : A
Petunjuk Umum:
1. Isikan Identitas Anda ke dalam Lembar Jawaban Ujian Nasional (LJUN) yang tersedia dengan menggunakan pensil 2B sesuai petunjuk LJUN.
2. Hitamkan bulatan sesuai dengan Kode Soal dan Paket Soal pada LJUN.
3. Setiap butir soal mempunyai 5 (lima) pilihan jawaban.
4. Periksa dan bacalah soal-soal sebelum Anda menjawab.
5. Hitamkan bulatan pada satu pilihan jawaban yang paling tepat pada LJUN.
6. Laporkan kepada pengawas ujian apabila terdapat lembar soal yang kurang jelas, rusak, atau tidak lengkap.
7. Tidak diijinkan menggunakan kalkulator, HP, atau alat bantu hitung lainnya.
8. Bila diperlukan, lembar soal dapat dicoret-coret.
9. Tidak ada pengurangan nilai pada jawaban yang salah.
10. Periksalah pekerjaan Anda sebelum diserahkan kepada pengawas ujian.
”SELAMAT & SUKSES”
1. Hitung daya listrik dari mesin gerinda yang mempunyai tegangan 220 V , dengan arus 2 Ampere…
A. 110 Watt B. 220 Watt C. 330 Watt D. 440 Watt E. 550 Watt
2. Baja dengan komposisi campuran kadar karbon antara 0 sampai 0,3 % disebut…
A. baja karbon rendah B. baja karbon sedang C. baja karbon tinggi D. baja karbon campuran E. baja karbon keras
3. Pada temperatur tinggi logam bersifat lunak dan ulet, sehingga gaya pembentukan yang dibutuhkan menjadi relatif lebih kecil, maka proses pengerjaan panas diperlukan karena….
A. benda mengalami perubahan bentuk tanpa retak B. benda bersifat keras dan rapuh akibat panas C. logam mengalami peubahan sifat tetap keras
D. proses defleksi tidak akan terjadi pada proses panas E. proses deformasi yang terjadi lebih kecil
4. Proses terjadinya korosi yang di karenakan oksigen yang terdapat pada atmosfir bergabung dengan logam dan membentuk lapisan oksida pada permukaan logam, disebut korosi akibat proses….
A. elektrolisa B. fisis C. kimia D. mekanik E. atmosfir
5. Sebuah bor tangan dengan daya 400 watt, 220 V dipasang pada tegangan yang tepat selama 5 menit, berapa banyak energi listrik yang digunakan….
A. 2000 Joule B. 88.000 Joule C. 120.000 Joule D. 240.000 Joule E. 440.000 Joule
6. Kerusakan/cacat las akan memperlemah kekuatan sambungan, sehingga perlu dihindari. Jenis kerusakan las seperti ditunjukan pada gambar di bawah ini adalah ....
A. undercut welding B. overlap welding C. unequal log welding D. incomplete penetration E. porosity penetration
7. Simbol keselamatan kerja dilukiskan dengan gambar yang mudah difahami, lambang disamping mempunyai maksud …
A. gunakan penutup telingan B. mata harus waspada C. rambut harus rapi D. gunakan masker hidung E. gunakan kaca mata
8. Salah satu yang tidak termasuk prosedur penerapan keselamatan kerja adalah….
A. mengenali bahaya pada area kerja
B. peralatan dan area kerja dibersihkan sesuai jadwal C. tanda bahaya dan peringatan di patuhi
D. pakaian pengamanan digunakan sesuai aturan E. pengamanan oleh satuan pengaman yang terlatih
9. Beberapa ciri kerusakan pada kikir dapat di identifikasikan dari beberapa hal dibawah ini, kecuali…
A. gigi pemarut kikir licin bila diraba dengan tangan B. gigi pemarut kikir terlihat banyak yang rontok C. pada bagian sela gigi kikir terlihat banyak geram D. terasa kasar saat digunakan untuk mengikir E. apabila digunakan untuk mengikir terasa licin 10. Gambar di samping adalah skema dari proses las….
A. MIG B. TIG
C. SMAW
D. OAW
E. GMAW
11. Sebuah poros dengan diameter 2 cm mendapat beban tarik sebesar 400 Kg, berapa besarnya tegangan tarik yang timbul....
A. 117 kg/cm2 B. 120 kg/cm2 C. 123 kg/cm2 D. 125 kg/cm2 E. 127 kg/cm2
12. Proyeksi Amerika dari gambar benda kerja dibawah ini adalah ...
A. D.
B. E.
C.
13. Yang bukan termasuk pandangan proyeksi Eropa dari gambar benda dibawah ini adalah ...
A. D.
B. E.
C.
14. Kualitas pekerjaan yang akan dikerjakan diberi simbol seperti gambar di bawah ini pada bagian posisi “a” berfungsi untuk menerangkan…
A. tingkat kekakasaran B. jenis pengerjaan C. ukuran lebih
D. serat alur pengerjaan E. panjang contoh Depan.
D
15. Syarat benda dalam keadaan kondisi kesetimbangan dinyatakan sebagai berikut kecuali ...
A. ∑MA= 0 , jumlah momen di titik A = 0 B. ∑MB= 0 , jumlah momen di titik B = 0 C. ∑FV = 0 , jumlah gaya arah vertikal = 0 D. ∑Fh= 0 , jumlah gaya arah horisontal = 0 E. ∑RA= 0 , jumlah reaksi di titik A = 0 16.
Bagian alat yang di tunjukkan dengan anak panah pada gambar diatas berfungsi untuk….
A. melukis berbagai ukuran sudut dan lengkung B. menentukan titik pusat benda bentuk lingkaran C. memindahkan berbagai ukuran sudut
D. mengukur kerataan sudut mendatar E. memindahkan garis ukur dan sudut
17. Urutkanlah langkah yang tepat untuk membuat pola/mal, dari langkah-langkah dibawah ini:
1. Siapkan plat seng secukupnya,tempelkan mal kertas pada lembaran seng dengan lem
2. Guntinglah dengan gunting plat 0,5 mm dari garis gambar atau mal kertas.
3. Setelah dibuat gambar bentangan, guntinglah dengan benar jangan sampai merusak gambar.
4. Tandai tepian mal kertas dengan penggores sampai tandanya jelas mudah terbaca
5. Kikirlah sehingga garis penandaan habis, biar tepat ukurannya dan tidak tajam
Urutan yang tepat adalah langkah…
A. 1,2,3,4,5 B. 3,1,4,5,2 C. 2,3,1,4,5 D. 3,1,4,2,5 E. 2,1,4,3,5
18. Dalam pembuatan kotak dari bahan plat bjls dengan ukuran panjang 100 mm, lebar 100 mm dan tinggi 80 mm dengan gambar bukaannya seperti gambar di bawah, maka kebutuhan platnya adalah….
A. 340 x 240 mm B. 360 x 260 mm
19. Dalam pekerjaan perakitan fabrikasi yang bersifat masal, diperlukan alat bantu yang berfungsi memegang, menyangga atau mengarahkan alat potong agar diperoleh hasil maksimal, alat bantu tersebut adalah….
A. jig B. mal C. ragum D. tang E. klem 20.
Bentuk gambar bukaan kerucut terpancung diatas berbentuk….
A. D.
B. E.
C.
21.
Fungsi perkakas tangan yang diperlihatkan pada gambar diatas berfungsi untuk…
A. menjepit benda kerja B. mengeling benda kerja C. melubang benda kerja D. menarik benda kerja E. menitik benda kerja
22.
Cara menggunakan alat yang di tunjukkan pada gambar adalah….
A. benda kerja diletakkan diantara dua bloknya,kemudian kedua blok sejajar digerakkan dengan menggunakan dua buah baut dan benda kerja terjepit.
B. benda kerja diletakkan di ujung baut dan kedua baut digerakkan sampai benda kerja terjepit, dengan memutar kedua buah baut.
C. benda kerja di letakkan diantara dua baut yang ada kemudian baut diputar sampai benda kerja terjepit oleh baut.
D. benda kerja di masukkan ke dalam baut kemudian diputar kedua rahangnya sampai baut dapat menjepit kedua buah rahang.
E. benda kerja diletakkan diantara dua blok, kemudian baut di kendorkan sampai benda kerja masuk kedalam baut hingga terjepit.
23.
Perhatikan gambar diatas, nomor bagian 5 pada las asetilen berfungsi untuk….
A. mengetahui tekanan kerja B. mengetahui tekanan tabung C. mengatur tekanan kerja D. mengatur tekanan tabung E. mencegah nyala balik
24. Dari gambar di bawah ini ditunjukkan bentuk nyala api pada Oxyacetelene welding, bentuk nyala tersebut adalah jenis nyala api….
A. karburasi B. oksidasi C. netral D. oksigen E. reduksi
25. Perakitan konstruksi fabrikasi dengan metode cascade yaitu cara penggabungan komponen dengan langkah berurutan, proses perakitannya menggunakan peralatan …
A. sambungan keling B. sambungan baut C. spot welding D. sambungan lipat E. sambungan patri
26. Pada gambar di bawah ini menunjukkan posisi pengelasan….
A. 1G B. 2G C. 3G D. 4G E. 5G
27. Posisi pengelasan yang di tunjukkan pada gambar di atas adalah posisi….
A. 1F B. 2F C. 3F D. 4F E. 5F
28. Jenis elektroda yang paling sering digunakan untuk pengelasan pada konstruksi umum mempunyai kode E 6013. Angka 1 menunjukkan posisi pengelasan ....
A. semua posisi pengelasan B. bawah tangan, mendatar C. bawah tangan, vertikal D. mendatar dan vertikal E. vertikal dan atas kepala
29. Untuk pemotongan pelat yang relatif tipis dan berbentuk cekung atau cembung, maka lebih efektif digunakan alat potong ....
A. gunting tangan B. gergaji tangan C. gunting tuas D. mesin gergaji pita E. guillotine
30. Pada saat melakukan pengelasan dengan mesin las busur manual, alat yang digunakan untuk memegang elektroda disebut…
A. ragum las B. clamp massa C. tang las D. tang jepit E. tang amper
31. Untuk melakukan pemotongan plat tebal 5 mm dengan menggunakan gas oxy asetilen maka ukuran nosel yang diperlukan adalah ukuran….
A. 4 B. 6 C. 8 D. 12 E. 15
32. Sebuah poros yang berbentuk tirus dibuat dengan menggunakan mesin….
A. bubut B. frais C. skrap D. gerinda E. bor frais
33. Berapa besar kecepatan potong yang terjadi pada mesin bor jika diketahui diameter mata bor Ø 30mm, banyaknya putaran mata bor 400 rpm.
A. 31,84m/menit
B. 34,84m/menit C. 37,68m/menit
D. 40,68m/menit
E. 43,68m/menit
34. Cara membubut tirus pada benda yang pendek, bagian mesin bubut yang harus di miringkan adalah….
A. kepala lepas B. pahat C. kepala tetap D. eretan atas E. rumah pahat
35. Gunting tangan yang dapat di gunakan untuk memotong bentuk bentuk yang tidak teratur adalah gunting….
A. lurus B. lengkung C. kombinasi D. dirgantara E. airplane snip
36. Gambar di atas palu yang di tunjukkan adalah jenis palu untuk….
A. memotong B. membentuk C. meratakan D. mengalur E. mengeling
37. Bagian dari mesin Las MIG terdapat regulator yang terpasang pada tabung gas lindung, bagian yang di tunjukkan oleh anak panah pada gambar di atas adalah….
A. manometer tekanan isi B. manometer tekanan kerja C. regulator isi
D. anti nyala balik E. flow meter
38. Sebelum dilakukan pengelasan perlu dilakukan penyetelan pada peralatan las, hal ini dilakukan agar peralatan mesin las siap digunakan dengan baik, urutan perakitan pada las MIG yaitu…
A. mesin las,wire feeder,welding gun B. mesin las,welding gun,wire feeder C. welding gun, wire feeder,mesin las D. welding gun, mesin las, wire feeder E. wire feeder, welding gun, mesin las
39. Pada saat melakukan pengelasan dengan las MIG terjadi perubahan bentuk dan dimensi dari material yang di las, untuk mencegas hal tersebut digunakan cara…
A. pengelasan menerus sampai selesai
B. memaksimalkan jumlah lapisan pengelasan C. pengelasan berselang dan zig zag
D. mengelas dengan logam deposit yang berlebih E. mengelas dengan langkah maju
40.
Pada gambar pahat bubut di atas bagian pahat bubut yang mempunyai susud 100– 130di sebut sudut….
A. bebas sisi B. bebas muka C. bebas mata potong D. tatal
E. sayat
