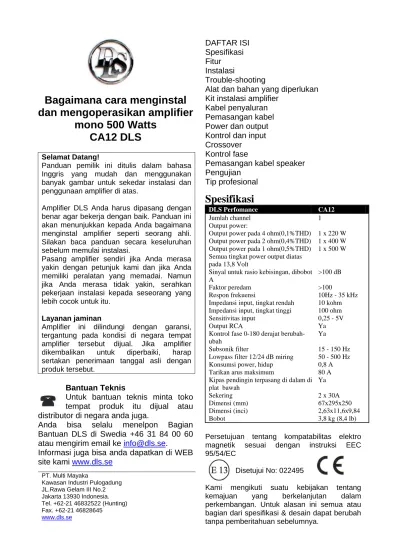

Bagaimana cara menginstal
dan mengoperasikan amplifier
mono 500 Watts
CA12 DLS
Selamat Datang!Panduan pemilik ini ditulis dalam bahasa Inggris yang mudah dan menggunakan banyak gambar untuk sekedar instalasi dan penggunaan amplifier di atas.
Amplifier DLS Anda harus dipasang dengan benar agar bekerja dengan baik. Panduan ini akan menunjukkan kepada Anda bagaimana menginstal amplifier seperti seorang ahli. Silakan baca panduan secara keseluruhan sebelum memulai instalasi.
Pasang amplifier sendiri jika Anda merasa yakin dengan petunjuk kami dan jika Anda memiliki peralatan yang memadai. Namun jika Anda merasa tidak yakin, serahkan pekerjaan instalasi kepada seseorang yang lebih cocok untuk itu.
Layanan jaminan
Amplifier ini dilindungi dengan garansi, tergantung pada kondisi di negara tempat amplifier tersebut dijual. Jika amplifier dikembalikan untuk diperbaiki, harap sertakan penerimaan tanggal asli dengan produk tersebut.
Bantuan Teknis
Untuk bantuan teknis minta toko
tempat produk itu dijual atau
distributor di negara anda juga.
Anda bisa selalu menelpon Bagian
Bantuan DLS di Swedia +46 31 84 00 60
atau mengirim email ke
[email protected]
.
Informasi juga bisa anda dapatkan di WEB
site kami
www.dls.se
PT. Multi Mayaka
Kawasan Industri Pulogadung JL.Rawa Gelam III No.2 Jakarta 13930 Indonesia. Tel. +62-21 46832522 (Hunting) Fax. +62-21 46828645 www.dls.se
DAFTAR ISI
Spesifikasi
Fitur
Instalasi
Trouble-shooting
Alat dan bahan yang diperlukan
Kit instalasi amplifier
Kabel penyaluran
Pemasangan kabel
Power dan output
Kontrol dan input
Crossover
Kontrol fase
Pemasangan kabel speaker
Pengujian
Tip profesional
Spesifikasi
DLS Perfomance CA12 Jumlah channel Output power:Output power pada 4 ohm(0,1%THD) Output power pada 2 ohm(0,4%THD) Output power pada 1 ohm(0,5%THD) Semua tingkat power output diatas pada 13,8 Volt
Sinyal untuk rasio kebisingan, dibobot A
Faktor peredam Respon frekuensi
Impedansi input, tingkat rendah Impedansi input, tingkat tinggi Sensitivitas input
Output RCA
Kontrol fase 0-180 derajat berubah-ubah
Subsonik filter
Lowpass filter 12/24 dB miring Konsumsi power, hidup Tarikan arus maksimum
Kipas pendingin terpasang di dalam di plat bawah Sekering Dimensi (mm) Dimensi (inci) Bobot 1 1 x 220 W 1 x 400 W 1 x 500 W >100 dB >100 10Hz - 35 kHz 10 kohm 100 ohm 0,25 - 5V Ya Ya 15 - 150 Hz 50 - 500 Hz 0,8 A 80 A Ya 2 x 30A 67x295x250 2,63x11,6x9,84 3,8 kg (8,4 lb) Persetujuan tentang kompatabilitas elektro magnetik sesuai dengan instruksi EEC 95/54/EC
Disetujui No: 022495
Kami mengikuti suatu kebijakan tentang kemajuan yang berkelanjutan dalam perkembangan. Untuk alasan ini semua atau bagian dari spesifikasi & desain dapat berubah tanpa pemberitahuan sebelumnya.
CA12 meliputi
• Ouput dan input RCA
• Input tingkat tinggi dengan start otomatis
• Crossover lowpass yang terus berubah-ubah
• Kontrol fase cont. berubah-ubah 0-180 derajat
•Untaian proteksi elektronik terhadap hubungan pendek, offset DC dan overload termal.
INSTALASI
Sebelum Anda mulai menginstal
Sebelum Anda mulai Anda perlu membaca buku panduan, memiliki beberapa alat, kabel dan tersedia bahan lainnya. Ada satu daftar bahan seperti itu pada halaman berikut. Lokasi Amplifier
Penting
Memungkinkan sirkulasi udara mengelilingi amplifier.
Amplifier Seri Performance DLS memiliki desain kompak yang memungkinkan fleksibilitas yang besar dalam pemasangan. Anda dapat memasang di bawah kursi atau di bagasi.
Bila Anda memilih lokasi, jangan lupa bahwa amplifier menghasilkan banyak panas. Pilih lokasi di mana udara dapat beredar dengan bebas di sekitar amplifier. Jangan tutup amplifier dengan karpet atau tersembunyi di balik panel trim.
Jangan memasang amplifier dalam posisi yang dibalikkan atau terbalik.
Periksa semua lokasi dan penempatan hati-hati sebelum melakukan pemotongan, pengeboran setiap lubang atau membuat sambungan.
Ini adalah arah terbaik untuk memasang amplifier
untuk mendapatkan pendinginan yang terbaik.
Dalam rangka mempercepat amplifier ke
permukaan dan menghubungkan speaker
dan kabel power, flensa di sisi harus
dilepaskan. Hal ini dilakukan dengan
melonggarkan sekrup persegi enam di
atas amplifier. Gunakan kunci persegi
enam 3 mm.
Lepaskan sekrup ini menggunakan kunci persegi enam 3 mm. untuk melepaskan flensa samping. Pasang kembali setelah memasang amplifier dan koneksi speaker dan kabel power.
Troubleshooting
Jika terjadi masalah saat instalasi, atau lambat, panduan ini dapat membantu Anda menemukan apa yang salah.
Amplifier mati:
1. Periksa lead power, ground dan koneksi pada amplifier dengan menggunakan multi meter.
2. Periksa sambungan terminal baterai. 3. Check sekering lead power atau pemutus
sirkuit. Jika kerusakan sekering berkelanjutan, periksa lead power untuk hubungan pendek.
4. Periksa sekering pelindung amplifier. Apakah perubahan ini merusak pada yang baru dengan nilai yang sama. Jika hubungan arus pendek terus berlanjut, hubungi dealer DLS setempat Anda. Kesalahan mungkin ada pada amplifier. 5. Untuk mulai amplifier memerlukan voltase
remote 9 - 15 volt. Periksa voltase dengan multi meter.
Sekering pelindung Amplifier berbunyi pada volume rendah:
Satu atau lebih kabel speaker dipendekkan. Buat uji insulasi dengan multi meter. Kabel tidak harus memiliki koneksi ke bumi.
Amplifier dimatikan setelah 10 - 30
menit
:
Amplifier ini terlalu panas karena ventilasi
yang tidak memadai. Periksa posisi
apakah pemasangan bebas dari
gangguan.
Lakukan ini
:
1. Pindahkan amplifier ke tempat dengan
ventilasi yang lebih baik.
2. Pasang satu atau dua kipas untuk
mendinginkan panas.
3. Terlalu panas juga bisa disebabkan
oleh beban impedansi di bawah batas
yang diizinkan.
Tidak ada output dari speaker
:
Periksa dan ikuti
:
1. Koneksi kabel Speaker ke kedua
amplifier dan subwoofer.
Logo X pada flensa pendingin amplifier Logo X di atas amplifier dipasang dengan dua skrup kecil. Logo dapat dihilangkan dan putar 90 atau 180 derajat, dan kemudian diskrup kembali pada posisi yang diinginkan. Logo dapat dipasang dalam empat cara yang berbeda untuk menyesuaikan instalasi anda.
Memutuskan baterai
Sebelum memulai
instalasi, selalu lepaskan
terminal negatif baterai.
Alat-alat dan bahan yang dibutuhkan
• Obeng philips dan datar
• Alat pemotong kawat
• Pelepas kabel
• Bor listrik dengan bor
• Alat Crimping
• Multimeter digital atau lampu uji
• Sikat kawat, alat pengerik atau potongan amplas untuk menghilangkan cat untuk koneksi groound yang baik
• Minyak lumas untuk melindungi sambungan ground dari karatan Bahan:
• Kabel speakers : minimum
12 AWG = 4 mm2 untuk subwoofer
• Sekrup lembaran logam untuk memasang amplifier ke papan amplifier dan papan amplifier ke mobil + beberapa tambahan untuk penahan sekering, ground amplfier dll
• Pita isolasi listrik
• Triplek ½ inci tebalnya atau papan partikel untuk amplifier dipasang di atas.
Kit instalasi amplifier:
Jika tersedia, membeli kit instalasi amplifier. Ini biasanya berisi semua yang Anda
butuhkan. Ini adalah apa yang Anda harus membeli jika Anda membeli item secara terpisah
• 20-25 kaki = 6-7,5 meter kabel power, sebaiknya AWG 5 = 16 mm2 atau lebih kuat.
• 1 buah penahan sekering untuk menginstal dekat dengan baterai mobil + sekering 60 ampere.
• 20 kaki AWG 15 = 1,5 mm2 kabel untuk
mengaktifkan remote kabel on / off dari radio.
• Kabel RCA untuk input dari radio.
- 20 kaki atau 5 meter untuk instalasi peti - 12 kaki atau 2-3 meter untuk instalasi di
bawah kursi
• Dua terminal crimp cincin – satu untuk sambungan ke baterai plus (+) dan satu koneksi ground amplifier.
• Dua terminal crimp garpu berat untuk menyambungkan + dan – ke amplifier – tetapi anda hanya memerlukannya jika anda menggunakan kabel atau untuk memastikan instalasi nampak lebih bagus.
• Empat sampai delapan terminal crimp garpu untuk menghubungkan kabel remote ke amplifier, tetapi anda memerlukannya hanya untuk memastikannya nampak lebih baik.
• Empat sampai delapan penyambung untuk menyambungkan kabel speaker ke kabel input tingkat tinggi, jika input tingkat tinggi digunakan.
• Ikatan kabel
• Grommet isolasi atau isolasi tabung
CA 12 adalah amplifier mono dengan output daya tinggi. Tarikan arus juga sangat tinggi sehingga Anda harus memastikan bahwa sistem power anda (baterai dan alternator) dapat menyediakan semua power yang Anda butuhkan. Jika Anda memiliki baterai atau alternator yang buruk dapat menghasilkan suara yang buruk atau bahkan lebih buruk, baterai atau altenator rusak.
Tip Profesional:
Jika kit instalasi tersedia dengan ukuran kabel power yang berbeda, pilih kabel power yang paling kuat untuk meningkatkan kualitas suara dan untuk memungkinkan lebih banyak amplifier yang akan diinstal sekarang atau nanti. Jika mungkin beli AWG 4 = PL 21 mm2 (atau lebih kuat) kabel untuk kinerja terbaik.
Pemasangan kabel
Power and output
Terminal Power (+12 V)
Hubungkan penahan sekering sedekat mungkin ke baterai + kendaraan, gunakan AWG 5 = 16 mm2. Gunakan kabel terminal crimp ring untuk menghubungkan ke baterai +. Gunakan minyak lumas silikon untuk sekering untuk mencegah korosi. Gunakan dudukan sekering untuk sekering AGU seperti FH1B DLS. Nilai sekering 60A jika anda menggunakan kabel AWG5.
Hubungkan kabel baterai ke +12 Volt di amplifier. Jika Anda ingin meningkatkan kapasitas daya Anda dapat menambahkan kekuatan kapasitor 1 farad secara paralel dengan input DC.
Pastikan untuk menggunakan grommet karet atau tabung isolasi plastik dimana kabel melewati dinding pelindung api atau tempat lain ketika dengan mudah bisa macet.
Gunakan ikatan kabel untuk menjaga kabel yang ada di ruang mesin.
Nilai sekering maks. Untuk ukuran kabel
yang berbeda: 6 mm2 (9 AWG) : 25 A 16mm2 (5AWG) : 60 A 33mm2 (2AWG) : 150A 10 mm2(7AWG) : 40A 21 mm2(4AWG) : 100A 42 mm2 (1AWG) : 200A
Terminal Ground ( GND )
Hubungkan ke ground chassis yang baik. Sambungan ground harus bersih, logam tidak dicat untuk menyediakan koneksi listrik yang baik. Gunakan sikat kawat, alat pengerik atau selembar amplas untuk membersihkan logam. Gunakan satu mesin cuci kunci atau dua untuk menjaga kontak. Lindungi dengan gemuk silikon atau dengan cat yang digunakan setelahnya.
Terminal Remote ( REM )
Untuk input sinyal kabel RCA:
Hubungkan timah antena power radio = remote memutar on / off dari streo mobil ke sambungan amplifier remote. Hal ini menghidupkan amplifier kapanpun stereo mobil dihidupkan.
Anda juga dapat menggunakan kabel remote yang terpasang didalamnya ataupun menggunakan kabel terpisah.
Kadang-kadang gangguan kecil dapat masuk amplifier yang datang dari voltase remote, melalui kabel remote yang terpasang di dalam kabel RCA. Jadi kami menyarankan untuk menggunakan kabel remote terpisah dan menjalankan timah RCA terpisah dari kabel remote, kabel power dan kabel speaker.
Jika tidak ada voltase remote yang tersedia dari stereo, anda harus menyambungkan ke kunci pengapian melalui radio atau sekering aksesoris apapun.
Untuk input tingkat tinggi :
Kami menyarankan anda untuk menghubungkan kabel remote seperti yang digambarkan diatas.
Amplifier akan diputar ON /diputar OFF oleh voltase inout tingkat tinggi. Ini dilakukan ketika tombol tingkat rendah
(Low) /tinggi (Hi) diatur ke posisi tingkat Hi. Ada kerugian kecil sehingga fungsi ini memberikan operasi mati yang lembut tetapi sedikit suara gedebur ketika dimatikan. Anda tidak harus menyambungkan voltase remote apapun ketika menggunakan input level Hi.
Lampu Power / Lampu pelindung
Lampu power (hijau) menyala ketika amplifier dihidupkan.Lampu pelindung (merah) menyala ketika amplifier mati karena terlalu panas atau hubungan pendek.
Sekering
Gunakan hanya sekering jenis bilah ATC. CA12 menggunakan dua sekering 30 amp.
Pemasangan kabel input
Input mungkin jadi tingkat rendah dari output RCA stereo mobil atau tingkat tinggi dari output stereo speaker mobil.
Tingkat rendah = RCA lebih disukai untuk kualitas suara terbaik.
PENTING
Gunakan baik tingkat rendah ataupun tingkat tinggi, jangan gunakan keduanya pada waktu yang sama.
Input tingkat rendah
Gunakan sepasang kabel audio stereo yang terlindung dengan jack tipe RCA. Kebanyakan amplifier yang dipasang dibagasi membutuhkan 20 kaki kabel RCA (appr 5-6 meter). Kebanyakan instalasi dibawah kursi membutuhkan 12 kaki (2-3
meter) kabel RCA. Hindari
penempatan kabel RCA dekat dengan kabel speaker, kabel power dan kabel remote control.
Hubungkan ke Soket input A & B. Tinggi tingkat input
Hubungkan kabel speaker kiri dan kanan yang berasal dari stereo mobil ke input tingkat tinggi seperti yang ditunjukkan. Anda harus menghubungkan keduanya plus dan minus sebagai input yang seimbang, menghubungkan plus hanya memberikan tingkat yang lebih rendah dan qualty suara buruk. Dengan mengubah polaritas plus
dan minus, Anda dapat mengubah fase.
Otomatis menyala ketika menggunakan input tingkat tinggi
Dengan tombol input Hi/Low diatur ke Hi, amplifier menyala secara otomatis pada input yang tinggi. Anda tidak perlu untuk menghubungkan kabel remote yang terpisah dari unit head Anda.
Ketika menggunakan input tingkat tinggi:
Setel saklar ke posisi "Hi / Level" Ketika menggunakan input tingkat rendah:
Setel saklar ke posisi "Low / Level" Jika saklar disetel ke posisi yang salah, amplifier masih bekerja, tapi risiko gangguan atau distorsi meningkat.
Tingkat input Kontrol
Pengendalian tingkat input, 5V-0,15 V, menyesuaikan output dari
radio anda ke input amplifier. Setelah instalasi selesai, pastikan input dari amplifier ini diturunkan ke semua arah (berlawanan dengan arah jarum jam di 5V). Mainkan kaset atau
CD, pastikan semua pengaturan bass atau treble atau equalizer datar, dan putar volume radio sampai anda benar-benar mulai mendengar distorsi. Putar kontrol volume turun hanya sedikit. Pada amplifier naikkan kontrol level input (searah jarum jam atau ke kanan) sampai Anda benar-benar mulai mendengar distorsi, lalu kembali kontrol tingkat hanya sedikit. Sekarang radio dan tingkat amplifier anda dicocokkan.
Filter Subsonik
Filter subsonik memblok frekuensi yang sangat dalam dari mencapai subwoofer. Ini memiliki frekuensi yang berubah-ubah dari 15-50 Hz. Pengaturan khas adalah 25-30 Hz.
Filter Low pass
LPF (Filter Low pas) memungkinkan frequenciae rendah saja dan memblok frekuensi yang lebih tinggi. Pengaturan khas adalah 60-80 Hz. Pilih pengaturan sehingga suara terbaik di mobil Anda.
Output RCA
Gunakan output RCA untuk menghubungkan amplifier tambahan.
Kontrol fase
Kontrol fase dapat diatur secara terus menerus 0-180 derajat. Hal ini sangat berguna ketika Anda ingin
menyesuaikan suara bass untuk
menggambarkan depan panggung terbaik.
Dimulai dari 0 dan putar kontrol perlahan-lahan searah jarum jam sampai Anda mengalami suara bass yang datang dari depan.
Anda mungkin harus mengubah polaritas sambungan speakers untuk mendapatkan hasil terbaik.
Pengujian
Sebelum Anda menyelesaikan instalasi, Anda harus melakukan tes berikut untuk memastikan kabel sudah benar dan semuanya beroperasi dengan benar. Sambungkan kembali baterai Ketika pemasangan kabel selesai, sambungkan kembali terminal negatif baterai.
Test kabel power
1. Nyalakan unit head tetapi jangan naikkan volume. Lampu power amplifier akan menyala. Jika tidak, periksa remote dan kabel + 12 volt. Juga periksa koneksi ground. 2. Naikkan volume unit head sedikit.
Semua speakers akan beroperasi. Jika tidak, periksa sambungan kabel di amplifier dan speaker.
CATATAN!
Beban speakers minimum adalah satu (1) ohm. Anda dapat menghubungkan subwoofer empat 4 ohm atau dua subwoofres 2 ohm untuk amplifier. Beban atau impedansi speaker kurang dari 1 ohm bisa mengakibatkan kualitas suara buruk dan / atau merusak amplifier. Gambar menunjukkan bagaimana cara untuk menyambungkan empat subwoofer 4 ohm ke terminal speaker.
Terminal speaker digandakan untuk koneksi yang lebih mudah untuk llebih dari dua atau lebih banyak subwoofer. Masing-masing
terminal + - disambungkan
secara internal ke satu sama lain. Tidak mungkin untuk menghubungkan CA12 dengan mode bridge.
Tip profesional :
MASALAH KEBISINGAN
BERVARIASI KEBISINGAN YANG MENDERU DENGAN PUTARAN MESIN: Lakukan ini:
1. Pasang kembali kabel power supply (12 V) ke unit sumber langsung dari baterai. 2. Pasang kembali kabel dari unit sumber ke
posisi clean pada chassis.
3. Periksa semua sambungan listrik untuk memastikan bahwa mereka bersih dan ketat
4. Cek kualitas koneksi sistem ground.
5. Instal kapasitor Power Cap. Hal ini dapat membantu melawan sebagian besar masalah kebisingan.
KEBISINGAN MENDERU YANG TETAP Lakukan ini:
1. Pastikan bahwa semua peralatan memiliki titik kesamaan.
2. Periksa kualitas hubungan yang mengikat bumi dari terminal baterai negatif ke chassis.
3. Lepaskan kabel sinyal dari amplifier untuk melihat apakah kebisingan tidak muncul. Uji ini dengan meletakkan kabel baru di atas kursi dan menghubungkan kembali ke amplifier. Jika kebisingan tidak kembali, belokkan kabel asli jauh dari sumber gangguan.
Jika kebisingan tetap tidak menghiraukan dari posisi kabel, coba gunakan apa yang disebut kabel sinyal kuasi-seimbang. Kabel ULTIMATE atau PRO DLS yang kuasi seimbangkan.
Tip profesional : Instalasi di bagasi:
Saat memasang amplifier di bagasi, jalankan kabel listrik di sepanjang jalan yang sama seperti kabel kendaraan lainnya. Banyak mobil yang memiliki saluran yang diisolasi untuk pemasangan kabel. Anda harus melepaskan garis hiasan ambang pintu dan karpet.
Tip profesional :
Koneksi Crimp
Beli konektor crimp dan alat crimping. Konektor diberi kode warna.
1. Potong ¼ inci (6 mm) isolasi dari kabel. 2. Masukkan ke dalam konektor
3. Crimp dengan erat.
Tip profesional :
PERIKSA POLARITAS SPEAKER
Semua speakaers dalam sistem audio mobil harus dihubungkan pada fase (polaritas yang sama). Semua kerucut speakers harus bergerak ke arah yang sama. Keluar dari speaker fase akan menyebabkan kurangnya bass, dan tahap suara stereo buruk.
Memeriksa polaritas:
Pegang sambungan kabel speaker ke terminal batu baterai 1,5 volt. Tekan kabel + ke terminal + baterai, dan perhatikan gerakan kerucut. Kerucut harus bergerak keluar ketika menyentuh kabel baterai, dan ke dalam saat baterai dilepas. Jika sebaliknya, speakers telah terhubung ke belakang dan itu harus dilepaskan dan hubungkan dengan benar. Jika sistem anda juga memiliki subwoofer yang tersambung melalui crossover 6 atau 12 dB pasif, coba untuk menghubungkan ini dengan berbagai polaritas dan menilai apa suara yang terbaik. Pergeseran fase di crossover pasif kadang-kadang membuatnya perlu untuk mengubah polaritasnya.
Tip profesional :
Kabel pengaman
Gunakan kabel pengikat untuk mengikat bersama bila mungkin. (Tapi jangan pernah mengikat kabel speaker kabel atau kabel sinyal bersama dengan kabel power).
Tip profesional :
Kabel power dan speaker
Jangan jalankan kabel speaker dan power saling bersebelahan. Kabel power dapat menghasilkan sebuah suara "sirene" di speaker. Jalankan kabel power dan speaker di sisi yang berlawanan di mobil.
