PERENCANAAN PELABUHAN
“
PERENCANAAN DERMAGA STRUKTUR
BETON & FENDER”
NAMA : RICKY HALIM
STAMBUK : 14 34 006
DOSEN : Dr.Ir. FIRDAUS CHAERUDDIN,M.S.
FAKULTAS TEKNIK
JURUSAN SIPIL UNIVERSITAS ATMAJAYA MAKASSAR
2017
1. PENGERTIAN PELABUHAN :
Pelabuhan
adalah sebuah fasilitas di
ujung samudera, sungai, atau danau untuk
menerima kapal dan memindahkan barang
kargo maupun penumpang ke dalamnya.
Pelabuhan biasanyamemiliki alat-alat yang
2. DERMAGA STRUKTUR BETON
Dermaga
adalah tempat kapal ditambatkan di pelabuhan. Pada
dermaga dilakukan berbagai kegiatan bongkar
muat barang dan orang dari dan ke atas kapal.
Berikut adalah tahapan konstuksi dermaga :
1. Pemancangan Tiang Baja/Beton
Panjang Tiang yang dipancang adalah : panjang fixity point +
kedalaman seabed + kedalaman
2. Pemasanganan Tulangan Pada Lubang Tiang dan Pemasangan
3. Peletakan Pilecap Precast
Pilecap diletakan di atas bekisting. Fungsinya pilecap ini adalah sebagai komponen untuk menyatukan
balok, tiang, dan pelat. Selain itu, fungsi dari pilecap ini adalah untuk menahan punching shear dari tiang
4. Pemasangan Balok Precast
gap-gap yang ada di tengah pilecap ini fungsinys untuk ditaruh balok- balok precast, seperti gambar dibawah. Fungsinya balok ini adalah untuk
menyalurkan beban dari pelat ke pilecap, dan dari pilecap ke tiang pancang.
Sebenernya ada tulangan-tulangan yang keluar-luar dari si
pilecap dan si balok precast ini.
Si tulangan yang mencuat keluar itu fungsinya untuk mengikatkan antar komponen dermaga dan untuk menjadi tulangan dari beton yang akan dituang (topping off) di atasnya.
4. Pemasangan Pelat Precast
5. Pengecoran finishing (topping off)
Sebelum topping off, dipasang dulu tulangan-tulangan di atas dermaga sebagai tulangan beton atas ini.
Topping off ini adalah pengecoran dermaga untuk menyatukan/merekatkan komponen-komponen precast
dermaga yang terpisah-pisah ini. Untuk meratakan beton topping off ini digunakan vibrator, supaya
FENDER
Definisi :
Dalam perkapalan, Fender adalah bumper yang
digunakan untuk meredam benturan yang terjadi pada
saat kapal akan merapat ke dermaga atau pada saat
kapal yang sedang ditambatkan tergoyang oleh
gelombang atau arus yang terjadi di pelabuhan. Untuk
mampu melakukan peredaman, fender biasanya memiliki
daya serap energi yang tinggi dan gaya reaksi yang
DALAM PERENCANAAN DERMAGA
MENGGUNAKAN FENDER TIPE SEL
Fender tipe sel adalah fender dengan kekuatan reaksi
rendah dan kemampuan penyerapan energi yang tinggi.
Karet fender sel dilengkapi dengan fronal frame. Produk
tersebut memiliki karakteristik penyerapan tenaga yang
lebih tinggi, dan sangat handal untuk penggunaan di
dermaga/ pelabuhan dengan kapal besar. Fender tipe sel
ini dipasang pada sisi depan dermaga dengan
3. HASIL SURVEI

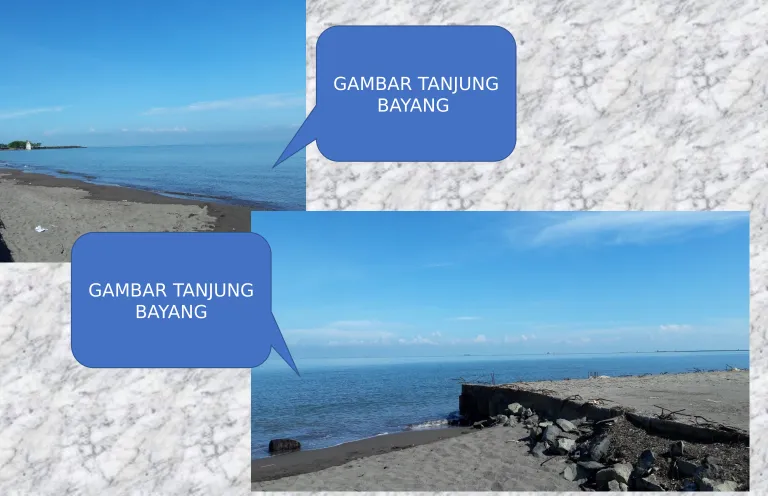

GAMBAR TANJUNG BAYANG
4. LOKASI PROYEK / SITE PLAN
5. MASTERPLAN PROYEK
6. JENIS – JENIS KAPAL
Yang direncanakan dapat berlabu di Dermaga Tanjung Bayang
1. Kapal kargo atau kapal barang
Kapal kargo atau kapal barang adalah setiap jenis kapal atau kapal yang membawa kargo, barang, dan bahan dari satu port lain. Ribuan operator kargo laut mengarungi samudra dunia dan setiap tahun, mereka menangani sebagian besar perdagangan
2. Kapal feri
Kapal feri atau kapal penyeberangan adalah sebuah kapal transportasi jarak dekat Feri mempunyai peranan penting dalam sistem pengangkutan bagi banyak kota pesisir pantai,
membuat transit langsung antar kedua tujuan dengan biaya lebih kecil dibandingkan jembatan
