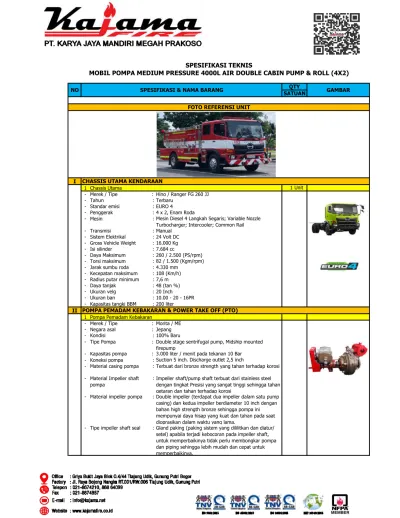

I
1 Chassis Utama 1 Unit
- Merek / Tipe : Hino / Ranger FG 260 JJ
- Tahun : Terbaru
- Standar emisi : EURO 4
- Penggerak : 4 x 2, Enam Roda
- Mesin : Mesin Diesel 4 Langkah Segaris; Variable Nozzle Turbocharger; Intercooler; Common Rail - Transmisi : Manual
- Sistem Elektrikal : 24 Volt DC - Gross Vehicle Weight : 16.000 Kg - Isi silinder : 7.684 cc
- Daya Maksimum : 260 / 2.500 (PS/rpm) - Torsi maksimum : 82 / 1.500 (Kgm/rpm) - Jarak sumbu roda : 4.330 mm
- Kecepatan maksimum : 108 (Km/h) - Radius putar minimum : 7,6 m - Daya tanjak : 48 (tan %)
- Ukuran velg : 20 Inch
- Ukuran ban : 10.00 - 20 - 16PR - Kapasitas tangki BBM : 200 liter II
1 Pompa Pemadam Kebakaran
- Merek / Tipe : Morita / ME
- Negara asal : Jepang
- Kondisi : 100% Baru
- Tipe Pompa : Double stage sentrifugal pump, Midship mounted firepump
- Kapasitas pompa : 3.000 liter / menit pada tekanan 10 Bar - Koneksi pompa : Suction 5 inch. Discharge outlet 2,5 inch
- Material casing pompa : Terbuat dari bronze strength yang tahan terhadap korosi - : Impeller shaft/pump shaft terbuat dari stainless steel
dengan tingkat Presisi yang sangat tinggi sehingga tahan getaran dan tahan terhadap korosi
- Material impeller pompa : Double impeller (terdapat dua impeller dalam satu pump casing) dan kedua impeller berdiameter 10 inch dengan bahan high strength bronze sehingga pompa ini mempunyai daya hisap yang kuat dan tahan pada saat dioprasikan dalam waktu yang lama.
- Tipe impeller shaft seal : Gland paking (paking sistem yang dililitkan dan diatur/
setel) apabila terjadi kebocoran pada impeller shaft, untuk memperbaikinya tidak perlu membongkar pompa dan piping sehingga lebih mudah dan cepat untuk memperbaikinya.
NO SPESIFIKASI & NAMA BARANG SATUAN GAMBAR
FOTO REFERENSI UNIT
CHASSIS UTAMA KENDARAAN
POMPA PEMADAM KEBAKARAN & POWER TAKE OFF (PTO)
Material Impeller shaft pompa
NO SPESIFIKASI & NAMA BARANG SATUAN GAMBAR - Tipe pompa priming : Tipe Eccentric oil-less yang digerakkan oleh putaran
mesin atau PTO, priming terbuat dari bronze dan terpasang dibadan pompa
- Bearing : Semua bearing pada pompa menggunakan bearing dengan type deep groove oil lubricated ball adalah bearing yang khusus untuk rpm tinggi dan dapat menahan gaya aksial dan horizontal.
2 Power Take Off (PTO)
- Kondisi : 100 % Baru
- Tipe PTO : Sandwich PTO
Digunakan ketika pompa akan dipasang pada bagian tengah kendaraan (midship-mounted).
Tenaga dari mesin akan langsung diteruskan ke pompa - Pengoperasian : Mekanikal / manual dari dalam kabin
- Material casing : Alumunium -
a. Penyemprotan sambil berjalan maju (Gigi Transmisi pada posisi sesuai kebutuhan) b. Penyemprotan sambil berjalan mundur (Gigi Transmisi Mundur)
c. Penyemprotan saat kendaraan berhenti (Gigi Transmisi Netral) -
- Istilah pengoperasian kendaraan dalam posisi berjalan adalah PUMP & ROLL.
III
1 Deck Monitor 1 Lot
- Tipe : Pyton Jet / Spray terdapat pengunci pada posisi rotasi dan elevasi
- Kapasitas : 300 - 700 GPM
- Posisi : Diatas deck kendaraan
- Pengoperasian : Manual
- Rotasi : 360 Derajat
- Elevasi : 60 Derajat
IV
1 Crew Cabin 1 Set
- Type/Model : Standar Manufaktur -
-
- Pada bagian kaca kendaraan dilapisi dengan kaca film 40%
- -
- Didalam kabin kendaran terdapat:
a. Tuas pengoperasian PTO
b. Saklar lampu penerangan kompartmen dan ruang pompa c. Saklar lampu penerangan kerja / lampu sorot
d. Lampu indikator PTO
e. SCBA seat pada baris kursi belakang
2 Body Penutup (Body Cover) dan Rangka (Superstructure) 1 Lot
- Material Body : Plat alumunium tebal ± 2 mm
- Material rangka : Baja profil stainless steel 304 tebal ± 3 mm - Material lantai : Plat bordes alumunium tebal ± 2 mm - Material deck : Plat bordes alumunium tebal ± 3 mm
Crew Cabin kendaraan model Double Cabin (DC) modifikasi menyatu dengan kabin asli model 4 Pintu yang dapat diisi 6 orang petugas termasuk pengemudi.
Menggunakan PTO Tipe Sandwich membuat pengoperasian kendaraan dapat dioperasikan dalam 3 macam model pengoperasian / Multifumgsi:
Pengoperasian saat kendaraan berhenti tetap menggunakan hand brake / rem tangan standar kendaraan, sehingga tingkat safety / atau keamanan saat pengoperasian kendaraan lebih terjamin.
DECK MONITOR
KAROSERI
Setiap kursi dilengkapi dengan safety belt. Pada kursi bagian belakang dilengkapi dengan pegangan dan air conditioner untuk menambah kenyamanan personil.
Untuk naik kebagian dalam cabin dilengkapi dengan foot step dibagian bawah masing- masing pintu kabin
Untuk memudahkan perawatan komponen yang berada di bagian bawah kabin maka dilengkapi dengan sistem jungkit kabin dengan menggunakan sistem hidrolik yang dapat dioperasikan dengan mudah.
NO SPESIFIKASI & NAMA BARANG SATUAN GAMBAR - Tangga : Terdapat 2 buah tangga untuk naik ke atas deck
- Railling pengaman : dipasang atas kendaraan yang berfungsi sebagai pengaman bahan, dari stainless steel
-
-
-
3 Kompartemen Peralatan 1 Lot
- -
- -
- Lantai kompartemen terbuat dari material alumunium bordes
4 Panel Kontrol (Control Panel) 1 Lot
-
- 1 buah Hand Throttle / Pengatur Tekanan Pemompaan, disebelah kiri panel - 2 buah Saluran hisap, 1 di kanan dan 1 di kiri panel
- 2 buah Pressure gauge / alat ukur tekanan semprot, 1 di kanan dan 1 di kiri panel - 2 buah Vacuum gauge / alat ukur tekanan hisap, 1 di kanan dan 1 di kiri panel - 2 buah Tombol primming pompa hisap, 1 di kanan dan 1 di kiri panel -
- 1 buah Tank filler butter fly valve / katup isi tangki, disebelah kiri panel - 1 buah Drain valve / katup penguras pompa utama, disebelah kiri panel - 2 buah Hydrant filler lengkap dengan coupling, 1 di kanan dan 1 di kiri panel - 1 buah Valve dari tangki ke pompa, disebelah kiri panel
- 3 buah Valve spray body, disebelah kiri panel - 1 set Discharge relief valve, disebelah kiri panel - 1 buah Indikator level air, disebelah kiri panel - 1 buah Konektor greasing pump, disebelah kiri panel - 2 buah Lampu indikator pompa, 1 di kanan dan 1 di kiri panel - 1 set Name plate dalama bahasa indonesia
- 1 buah SOP pengoperasian pompa
5 Tangki Air 1 Lot
- Kapasitas : 4.000 liter
- Konstruksi : Square
- Material : Stainless Steel 304
- Tebal lantai : ± 5 mm
- Tebal dinding : ± 3 mm
- Tebal sekat (buffle) : ± 2 mm
- Material deck tangki : Plat alumunium bordes tebal ± 3 mm - Dilengkapi :
a. Over flow
4 buah Discharge valve / katup semprot ukuran 2.5 inch, 2 di kanan dan 2 di kiri panel Superstructure tidak menggunakan material yang berprofil kotak / persegi panjang.
Profil kotak / persegi panjang, memungkinkan air mengendap didalam material tersebut dan akan menimbulkan korosi dan merusak material dari dalam. Sehingga material yang digunakan material berprofil Siku, U dan Plat strip. Sehingga tidak akan ada air yang akan mengendap dan menyembakan kerusakan material dari dalam.
Setiap bagian superstructure dicat untuk mencegah timbulnya karat dari luar.
Body cover menggunakan material plat alumunium. Plat Aluminium adalah salah satu material logam ringan dan kuat berbentuk lembaran yang mudah dalam perawatannya.
Plat Aluminium memiliki sifat yang tahan terhadap segala cuaca serta tidak mudah terbakar sehingga sangat cocok di gunakan di daerah tropis
Unit didesain dengan COG (Center of Gravity) sependek mungkin, sehingga mobil pemadam tetap stabil saat melaju.
Kompartemen peralatan dipasang pintu atau rolling door dan dilengkapi dengan kunci Peralatan didalam kompartemen disusun sedemikian rupa dengan rapi dan diberikan bracket / dudukan sehingga peralatan tidak rusak pada saat kendaraan berjalan atau manuver, dengan posisi peralatan yang mudah dijangkau dan mudah untuk dilepas pasang dari bracket / dudukan.
Pada pintu kompartemen dilengkapi dengan karet untuk mencegah air masuk ke dalam kompartemen peralatan
Terdapat lampu penerangan yang sangat memadai dengan menggunakan lampu jenis LED
Control panel dirancang secara khusus agar mudah dan leluasa dalam pengoperasian.
Letak control panel terdapat pada sisi kiri dan kanan kendaraan
NO SPESIFIKASI & NAMA BARANG SATUAN GAMBAR b. Saluran pengisian tangki dari hydrant
c. Saluran dari tangki ke pompa d. Saluran dari pompa ke tangki e. Manhole tangki 50 x 50 cm f. Drainer
6 Pemipaan (Piping System) 1 Lot
- Material : Pipa baja Sch 40
- Penyambungan : Pengelasan dengan mig welding Co2 Sambungan dengan flange joint dan rubber flexi joint
- Anti karat : Hot dip galvanized - Suction line : Diameter 5”
- Discarge line : Diameter 2,5” dengan ball valve - Pump Drain : Diameter 0,5" dengan ball valve - Cap suctiion : Diameter 5"
- Dilengkapi : a. Butterfly valve b. Drainer c. Check valve
d. Strainer pada bagian suction line
7 Spray Body Protection 1 Set
-
8 Sistem Pendingin Tambahan (Heat Exchanger) 1 Unit
-
- Air yang berada didalam radiator tidak bercampur dengan air yang bersirkulasi - Model shell & tube heat exchanger
9 Pengecatan 1 Lot
-
- Bagian yang memiliki material bordes tidak di cat -
- Proses pengecatan dilakukan diruang oven untuk mendapatkan hasil yang terbaik
10 Sistem Kelistrikan 1 Set
-
11 Bumper 1 Set
- Depan
Material :Kombinasi Besi Plat Tebal 10 mm, 2 mm, 4 mm dan pipa besi
Konstruksi
:Dilengkapi dengan bracket Winch, dipasang pada bagian depan kendaraan dan pada bagian atas bumper dilapisi aluminium bordes.
- Belakang
Material : Kombinasi Besi Plat Tebal 10 mm dan UNP Konstruksi
:Dipasang pada bagian belakang kendaraan dan pada bagian atas bumper dilapisi aluminium bordes.
Spray Body Protection berfungsi Sebagai Pelindung mobil pada saat mobil dekat dengan sumber api, Body protection terpasang pada bagian sisi kanan 3 titik , sisi kiri 3 titik , bagian depan mobil 2 titik bagian belakang mobil 2 titik dan dibagian bawah mobil 1 titik.
Fire Truck ini dilengkapi dengan heat exchanger yang berfungsi untuk mendinginkan radiator yang airnya bersirkulasi dari outlet pompa dan kembali ke inlet pompa pada saat pengoperasian pompa
Semua permukaan body kendaraan (luar/dalam) dilapisi dengan polyurethane prime coat. Finishing dengan Cat Polyurethane (PU), warna sesuai dengan instansi terkait dan terdapat penambahan striping standar atau sesuai permintaan.
Dilengkapi dengan sticker logo/ simbol yang terpasang dan terbuat dari material yang tidak mudah rusak
Sistim elektrikal menggunakan connector water proof dan dust proof (tahan air dan debu), semua lampu juga menggunakan LED sehingga lebih terang dan tahan lama.
Pada unit kendaraan juga menggunakan sistim central panel sehingga memudahkan untuk pengecekan atau maintenance sistem kelistrikan karoseri pemadam. dilengkapi dengan panel kontrol untuk memudahkan pengecekan dan perbaikan.
NO SPESIFIKASI & NAMA BARANG SATUAN GAMBAR V
1 Suction hose diameter 5" x 3 Meter C/w coupling 3 Btg
2 Metal strainer diameter 5" 1 Unit
3 Saringan rotan 1 Unit
4 Fire Blanket 2 Unit
5 Selang semprot/discharge hose 2.5" x 20 meter (rubber) 20 Roll
6 Selang semprot/discharge hose 1.5" x 20 meter (rubber) 10 Roll
7 Tangga slorok (alumunium extension ladder) 3 Meter x 2 1 Unit
8 Kunci kopling selang hisap 5" 2 Unit
PERLENGKAPAN OPERASIONAL
NO SPESIFIKASI & NAMA BARANG SATUAN GAMBAR
9 Adaptor 2.5" untuk saluran hydrant 2 Unit
10 Gun Nozzle 2.5" 2 Unit
11 Gun Nozzle 1,5" 2 Unit
12 Jet Nozzle 2,5'' + variable nozzle 2 Unit
13 Jet Nozzle 1,5'' + variable nozzle 2 Unit
14 Foam Nozzle 2,5" 2 Unit
15 Y connection 2,5" X 2,5" X 2,5" 2 Unit
16 Y connection 2,5" X 1,5" X 1,5" 2 Unit
NO SPESIFIKASI & NAMA BARANG SATUAN GAMBAR
17 Portable water monitor 1 Unit
18 Hose reel 1 Inch x 20 meter lengkap dengan nozzle 1 Set
19 Hose Bridge 6 Unit
20 Hose Bandage 2,5" 6 Unit
21 Hose Bandage 1,5" 6 Unit
22 Foam eductor 1 Unit
23 Foam liquid 40 Liter
24 Tali manila 12 mm x 12 meter 1 Roll
NO SPESIFIKASI & NAMA BARANG SATUAN GAMBAR
25 APAR ukuran 6 kg / alat pemadam api ringan 1 Unit
26 Adaptor untuk saluran semprot 2,5" 4 Unit
27 Fire Hook (Pengait) 1 Unit
28 Fire axe (Kapak Besar) 1 Unit
29 Crow Bar (Linggis) 1 Unit
30 SCBA (Self Contained Breathing Apparatus) 3 Set
31 Ganjal ban /penahan gerak mobil 2 Unit
VI
1 Light bar warna Merah LED 1 Unit
PERLENGKAPAN ELEKTRIK
NO SPESIFIKASI & NAMA BARANG SATUAN GAMBAR
2 Sirine public address system c/w microphone, speaker 1 Set
3 Radio RIG SRG 3900 1 Set
4 Motor Sirine 1 Unit
5 Single rotary lamp 2 Unit
6 Lampu strobo 8 Unit
7 Lampu sorot/lampu penerangan diatas mobil 2 Unit
8 Lampu senter 3 Unit
9 Lampu senter kepala 3 Unit
NO SPESIFIKASI & NAMA BARANG SATUAN GAMBAR
10 Elektrik Winch 1 Set
11 Tail light merah 4 Unit
12 Lampu loker & ruang pompa 1 Set
VII
1 Segitiga pengaman/pengaman mobil 2 Unit
2 Tool kit set 1 Unit
3 Dongkrak/alat ungkit 1 Unit
4 Kotak P3k /obat-obatan ringan 1 Unit
5 Ban serep / ban pengganti 1 Unit
VIII
1 Buku manual pengoperasian pompa 2 Unit
2 Buku manual perawatan pompa 2 Unit
3 Buku manual chassis kendaraan 1 Unit
4 COO (Certificate Of Origin) / Surat Keterangan Asal Pompa 1 Unit
5 Sertifikat pengujian pompa 1 Unit
6 Kartu garansi mobil pemadam kebakaran 1 Unit
IX
1 Garansi chassis utama kendaraan standar ATPM 2 Garansi keseluruhan karoseri kendaraan 2 (dua) tahun 3 Garansi khusus pompa pemadam & PTO 5 (lima) tahun 4 Garansi khusus tangki 15 (lima belas) tahun
5 Garansi peralatan elektrik 2 (dua) tahun PERLENGKAPAN STANDAR
DOKUMEN LAIN LAIN
GARANSI
