LAMPIRAN A
PERHITUNGAN NERACA MASSA
Basis perhitungan = 1 jam operasi Satuan operasi = kg/jam Waktu operasi per tahun = 350 hari
Kapasitas produksi = 2.000 ton/tahun
Kapasitas per jam =
ton kg jam
hari hari
tahun tahun
ton
1 1000 24
1 350
1 000
. 2
= 238,0952 kg/jam Kemurnian produk = 99,7903%
Tabel LA.1 Berat Molekul Senyawa-Senyawa Kimia
F = Laju alir massa (kg/jam)
W = Fraksi massa
N = Laju alir mol (kmol/jam)
X = Fraksi mol
No. Senyawa Rumus molekul BM (kg.kmol-1)
1. Benzil Sianida C6H5CH2CN 117,15
2. Asam Sulfat H2SO4 98,08
3. Air H2O 18,02
4. Asam Fenil Asetat C6H5CH2COOH 136,15
Mix Point
Benzil Sianida (C6H5CH2CN)
19
4
14 1
Neraca massa total : F1 + F14 + F19 = F4 Ftotal = Fbenzil + Fair = 287,5248 kg
F4benzil = 0,99 x 287,5248 kg = 284,6495 kg
F19 = 49,9226 kg
F14 = 6,0219 kg
F1 = F4– F19– F14
F1 = 284,6495 kg – 49,9226 kg – 6,0219 kg
F1 = 228,7051 kg
Air Proses
19
5
14 2
Neraca massa total : F2 + F14 + F19 = F5
Di dalam reaktor rasio massa C6H5CH2CN : H2O = 1 : 1,643 F5 = 1,643 x 287,5248 kg = 472,4032 kg
F14 = 401,4589 kg F19 = 24,5791 kg F2 = F5– F14– F19
F2 = 472,4032 kg – 401,4589 kg – 24,5791 kg
Asam Sulfat (H2SO4) 98%
5
14 3
Neraca massa total : F3 + F14 = F5
Di dalam reaktor rasio massa C6H5CH2CN : H2SO4 = 1 : 2,208 F5 = 2,208 x 287,5248 kg = 634,8547 kg
Ftotal = Fas.sulfat + Fair = 634,8547 kg F5sulfat = 0,98 x 634,8547
F5sulfat = 622,1576 kg F14sulfat = 427,8595 kg F3 = F5– F14
F3 = 622,1576 kg – 427,8595 kg
F3 = 194,2981 kg
A.1 Mixer (M-01)
Tempat untuk mencampurkan asam sulfat 98% dan air.
M-01
5 3 2
Air Asam Sulfat 98%
Asam Sulfat Air
Analisa derajat kebebasan adalah : Banyaknya :
- variabel alur 5
- persamaan neraca TTSL (5 komponen) 2 - alur yang terspesifikasi 3
- hubungan pembantu 0
-5
Alur 2
Umpan masuk (F2) = 1,643 x F1 - Air (H2O)
F2H2O = 472,4032 kg
N2H2O = 472,4032 kg : 18,02 kg/kmol N2H2O = 26,2155 kmol
Alur 3
Umpan masuk (F3) = 2,208 x F1 - Asam Sulfat (H2SO4) 98%
F3H2SO4 = 634,8547 kg x 98% F3H2SO4 = 622,1576 kg
N3H2SO4 = 622,1576 kg : 98,08 kg/kmol N3H2SO4 = 6,3434 kmol
- Air (H2O) 2%
F3H2O = F3– F3H2SO4
F3H2O = 634,8547 kg – 622,1576 kg F3H2O = 12,6971 kg
N3H2O = 12,6971 kg : 18,02 kg/kmol N3H2O = 0,7046 kmol
Alur 5
- Asam Sulfat (H2SO4)
F5H2SO4 = F3H2SO4 F5H2SO4 = 622,1576 kg
N5H2SO4 = 622,1576 kg : 98,08 kg/kmol N5H2SO4 = 6,3434 kmol
- Air (H2O)
F5H2O = F2 + F3H2O
F5H2O = 485,1003 kg
N5H2O = 485,1003 kg : 18,02 kg/kmol N5H2O = 26,9201 kmol
Tabel LA.2 Neraca Massa Mixer (M-01)
Komponen Masuk (kg/jam) Keluar (kg/jam)
Alur 2 Alur 3 Alur 5
Asam Sulfat Air
- 472,4032
622,1576 12,6971
622,1576 485,1003
Sub Total 472,4032 634,8547 1.107,2579
Total 1.107,2579 1.107,2579
A.2 Reaktor (R-01)
Tempat untuk mereaksikan benzil sianida 99%, asam sulfat 98% dan air dengan perbandingan massa asam benzil sianida : asam sulfat : air = 1 : 2,208 : 1,643 untuk menghasilkan asam fenil asetat pada suhu 90oC selama 3 jam dan konversi reaksi sebesar 80% terhadap benzil sianida (Kamm dan Matthews, 1922), dengan persamaan reaksi :
Benzil Sianida Asam Sulfat Air
Asam Fenil Asetat Ammonium Bisulfat 4
5 Asam Sulfat 19,0701%
Benzil Sianida
R-01
6
4 4 2
5 6 4 2 2
2 5
6H CH CN 2H O H SO C H CH COOH NH HSO
Analisa derajat kebebasan adalah : Banyaknya :
- variabel alur 9
- persamaan neraca TTSL (5 komponen) 5 - alur yang terspesifikasi 2
- hubungan pembantu 2
-9
Derajat kebebasan 0
Maka Neraca Massa pada Reaktor (R-01) Alur 4
Umpan masuk (F4) = 287,5248 kg - Benzil Sianida (C6H5CH2CN)
F4C6H5CH2CN = 99% x 287,5248 kg F4C6H5CH2CN = 284,6495 kg
N4C6H5CH2CN = 284,6495 kg : 117,15 kg/kmol N4C6H5CH2CN = 2,4298 kmol
- Air (H2O)
F4H2O = F4– F4C6H5CH2CN
F4H2O = 287,5248 kg – 284,6495 kg F4H2O = 2,8752 kg
N4H2O = 2,8752 kg : 18,02 kg/kmol N4H2O = 0,1596 kmol
Alur 5
- Asam Sulfat (H2SO4)
F5H2SO4 = 622,1576 kg
N5H2SO4 = 622,1576 kg : 98,08 kg/kmol N5H2SO4 = 6,3434 kmol
- Air (H2O)
N5H2O = 485,1003 kg : 18,02 kg/kmol N5H2O = 26,9201 kmol
Alur 6
9438 , 1 1
4298 , 2 8 , 0 .
2 5 6
2 5 6
X N x
r
CN CH H C
CN CH H C in
kmol
Neraca masing-masing komponen : - Benzil Sianida (C6H5CH2CN)
N6C6H5CH2CN = N4C6H5CH2CN – r
N6C6H5CH2CN = 2,4298 kmol – 1,9438 kmol N6C6H5CH2CN = 0,486 kmol
F6C6H5CH2CN = 0,486 kmol x 117,15 kg/kmol F6C6H5CH2CN = 56,9299 kg
- Air (H2O)
N6H2O = (N4H2O + N5H2O) – 2r
N6H2O = (0,1596 + 26,9201) – 2 x 1,9438 N6H2O = 23,1920 kmol
F6H2O = 23,1920 kmol x 18,02 kg/kmol F6H2O = 417,9199 kg
- Asam Sulfat (H2SO4)
N6H2SO4 = N5H2SO4 – r
N6H2SO4 = 6,3434 kmol – 1,9438 kmol N6H2SO4 = 4,3995 kmol
F6H2SO4 = 4,3995 kmol x 98,08 kg/kmol F6H2SO4 = 431,5068 kg
F6C6H5CH2COOH = 1,9438 kmol x 136,15 kg/mol F6C6H5CH2COOH = 264,6524 kg
- Ammonium Bisulfat (NH4HSO4) N6NH4HSO4 = Nin NH4HSO4 + r N6NH4HSO4 = 0 + 1,9438 kmol N6NH4HSO4 = 1,9438 kmol
F6NH4HSO4 = 1,9438 kmol x 115,11 kg/mol F6NH4HSO4 = 223,7542 kg
Tabel LA.3 Neraca Massa Reaktor (R-01)
Komponen Masuk (kg/jam) Keluar (kg/jam)
Alur 4 Alur 5 Alur 6
Benzil Sianida Asam Sulfat Air
Asam Fenil Asetat Ammonium Bisulfat
284,6495 - 2,8752
- -
- 622,1576 485,1003
- -
56,9299 431,5068 417,9199 264,6524 223,7542
Sub Total 287,5248 1.107,2579 1.394,7633
Total 1.394,7827 1.394,7633
A.3 Washing (W-01)
Tempat untuk melarutkan pengotor-pengotor dan reaktan yang tidak habis bereaksi dengan menambahkan air panas bersuhu 80oC dengan perbandingan air : bahan campuran = 1 : 1,6978 (Kamm dan Matthews, 1922).
W-01 7
8
9 Benzil Sianida Asam Sulfat Air
Asam Fenil Asetat Ammonium Bisulfat Benzil Sianida
Asam Sulfat Air
Asam Fenil Asetat Ammonium Bisulfat
Air
- variabel alur 11 - persamaan neraca TTSL (5 komponen) 5
- alur yang terspesifikasi 5
- hubungan pembantu 1
-11
Derajat kebebasan 0
Maka Neraca Massa pada Washing (W-01) Alur 7
- Benzil Sianida (C6H5CH2CN) F7C6H5CH2CN = 56,9299 kg
N7C6H5CH2CN = 56,9299 kg : 117,15 kg/kmol N7C6H5CH2CN = 0,486 kmol
- Air (H2O)
F7H2O = 417,9199 kg
N7H2O = 417,9199 kg : 18,02 kg/kmol N7H2O = 23,1920 kmol
- Asam Sulfat (H2SO4)
F7H2SO4 = 431,5068 kg
N7H2SO4 = 431,5068 kg : 98,08 kg/kmol N7H2SO4 = 4,3995 kmol
- Asam Fenil Asetat (C6H5CH2COOH) F7C6H5CH2COOH = 264,6524 kg
N7C6H5CH2COOH = 264,6524 kg : 136,15 kg/mol N7C6H5CH2COOH = 1,9438 kmol
N7NH4HSO4 = 223,7542 kg : 115,11 kg/mol N7NH4HSO4 = 1,9438 kmol
F7 = F7C6H5CH2CN + F7H2O + F7H2SO4 + F7C6H5CH2COOH + F7NH4HSO4
F7 = 1.394,7633 kg
Alur 8
Perbandingan air dengan hasil keluaran reaktor pada alur 7 adalah 1 : 1,6978 Air pencuci dibutuhkan (F8) = F 1.394,7633kg
6978 , 1
1 6978
, 1
1 7
F8 = 821,5121 kg
N8H2O = 821,5121 kg : 18,02 kg/kmol
N8H2O = 45,5889 kmol
Alur 9
- Benzil Sianida (C6H5CH2CN) F9C6H5CH2CN = F7C6H5CH2CN F9C6H5CH2CN = 56,9299 kg
N9C6H5CH2CN = 56,9299 kg : 117,15 kg/kmol N9C6H5CH2CN = 0,486 kmol
- Asam Sulfat (H2SO4)
F9H2SO4 = F7H2SO4 F9H2SO4 = 431,5068 kg
N9H2SO4 = 4,3995 kmol : 98,08 kg/kmol N9H2SO4 = 4,3995 kmol
- Air (H2O)
F9H2O = F7H2O + F8H2O
F9H2O = 417,9199 kg + 821,5121 kg F9H2O = 1.239,4321 kg
N9H2O = 68,7809 kmol
- Asam Fenil Asetat (C6H5CH2COOH) F9C6H5CH2COOH = F7C6H5CH2COOH F9C6H5CH2COOH = 264,6524 kg
N9C6H5CH2COOH = 264,6524 kg : 136,15 kg/mol N9C6H5CH2COOH = 1,9438 kmol
- Ammonium Bisulfat (NH4HSO4) F9NH4HSO4 = F7NH4HSO4 F9NH4HSO4 = 223,7542 kg
N9NH4HSO4 = 223,7542 kg : 115,11 kg/mol N9NH4HSO4 = 1,9438 kmol
Tabel LA.4 Neraca Massa Washing (W-01)
Komponen Masuk (kg/jam) Keluar (kg/jam)
Alur 7 Alur 8 Alur 9
Benzil Sianida Asam Sulfat Air
Asam Fenil Asetat Ammonium Bisulfat
56,9299 431,5068 417,9199 264,6524 223,7542
- - 821,5121
- -
56,9299 431,5068 1.239,4321
264,6524 223,7542
Sub Total 1.394,7633 821,5121 2.216,2754
Total 2.216,2754 2.216,2754
A.4 Filter Press (F-01)
9 10
11
F-01 Benzil Sianida
Asam Sulfat Air
Asam Fenil Asetat Benzil Sianida
Asam Sulfat Air
Asam Fenil Asetat Ammonium Bisulfat
Benzil Sianida Asam Sulfat Air
Asam Fenil Asetat Ammonium Bisulfat
Analisa derajat kebebasan adalah : Banyaknya :
- variabel alur 14
- persamaan neraca TTSL (5 komponen) 5 - alur yang terspesifikasi 6
- hubungan pembantu 3
-14
Derajat kebebasan 0
Alur 9
- Benzil Sianida (C6H5CH2CN) F9C6H5CH2CN = 56,9299 kg
N9C6H5CH2CN = 56,9299 kg : 117,15 kg/kmol N9C6H5CH2CN = 0,486 kmol
- Asam Sulfat (H2SO4)
F9H2SO4 = 431,5068 kg
N9H2SO4 = 431,5068 kg : 98,08 kg/kmol N9H2SO4 = 4,3995 kmol
- Air (H2O)
F9H2O = 1.239,4321 kg
- Asam Fenil Asetat (C6H5CH2COOH) F9C6H5CH2COOH = 264,6524 kg
N9C6H5CH2COOH = 264,6524 kg : 136,15 kg/mol N9C6H5CH2COOH = 1,9438 kmol
- Ammonium Bisulfat (NH4HSO4) F9NH4HSO4 = 223,7542 kg
N9NH4HSO4 = 223,7542 kg : 115,11 kg/mol N9NH4HSO4 = 1,9438 kmol
Karena kelembaban akhir endapan (cake) adalah 7% dari total berat keseluruhan cake, maka diasumsikan bahwasanya ada cairan yang terdiri dari benzil sianida, asam sulfat, asam fenil asetat, dan air yang tertinggal pada cake dengan konsentrasi yang sama dengan alur 9. Banyaknya cairan yang tertinggal dapat dihitung dengan :
0,07 =
endapan berat
cairan berat
cairan berat
0,07 =
7542 , 223
x x
15,6628 = 0,93 x berat cairan Berat cairan = 16,8417 kg/jam
Untuk menghitung komposisi masing-masing cairan yang tertinggal dapat dilihat pada perhitungan berikut ini :
Tabel LA.5 Komposisi Cairan di Alur 9 Tanpa Kristal
Dengan demikian, komposisi cairan yang tertinggal di alur 11 dapat dihitung. Komponen Berat (kg.jam-1) Fraksi Massa (w)
Benzil Sianida 56,9299 0,0286
Asam Sulfat 431,5068 0,2166
Air 1.239,4321 0,6220
Asam Fenil Asetat 264,6524 0,1328
Alur 11
- Benzil Sianida (C6H5CH2CN)
F11C6H5CH2CN = 0,0286 x 16,8417 kg F11C6H5CH2CN = 0,4812 kg
N11C6H5CH2CN = 0,4812 kg : 117,15 kg/kmol N11C6H5CH2CN = 0,0041 kmol
- Asam Sulfat (H2SO4)
F11H2SO4 = 0,2166 x 16,8417 kg F11H2SO4 = 3,6473 kg
N11H2SO4 = 3,6473 kg : 98,08 kg/kmol N11H2SO4 = 0,0372 kmol
- Air (H2O)
F11H2O = 0,6220 x 16,8417 kg F11H2O = 10,4763 kg
N11H2O = 10,4763 kg : 18,02 kg/kmol N11H2O = 0,5814 kmol
- Asam Fenil Asetat (C6H5CH2COOH) F11C6H5CH2COOH = 0,1328 x 16,8417 kg F11C6H5CH2COOH = 2,2370 kg
N11C6H5CH2COOH = 2,2370 kg : 136,15 kg/mol N11C6H5CH2COOH = 0,0164 kmol
Alur 10
- Benzil Sianida (C6H5CH2CN)
F10C6H5CH2CN = F9C6H5CH2CN – F11C6H5CH2CN F10C6H5CH2CN = 56,9299 kg – 0,4812 kg F10C6H5CH2CN = 56,4487 kg
- Asam Sulfat (H2SO4)
F10H2SO4 = F9H2SO4 – F11H2SO4 F10H2SO4 = 431,5068 kg – 3,6473 kg F10H2SO4 = 427,8595 kg
N10H2SO4 = 427,8595 kg : 98,08 kg/kmol N10H2SO4 = 4,3624 kmol
- Air (H2O)
F10H2O = F9H2O – F11H2O
F10H2O = 1.239,4321 kg – 10,4763 kg F10H2O = 1.228,9558 kg
N10H2O = 1.228,9558 kg : 18,02 kg/kmol N10H2O = 68,1995 kmol
- Asam Fenil Asetat (C6H5CH2COOH)
F10C6H5CH2COOH = F9C6H5CH2COOH – F11C6H5CH2COOH F10C6H5CH2COOH = 264,6524 kg – 2,2370 kg F10C6H5CH2COOH = 262,4154 kg
N10C6H5CH2COOH = 262,4154 kg : 136,15 kg/mol N10C6H5CH2COOH = 1,9274 kmol
Tabel LA.6 Neraca Massa Filter (F-01)
Komponen Masuk (kg/jam) Keluar (kg/jam)
Alur 9 Alur 10 Alur 11
Benzil Sianida Asam Sulfat Air
Asam Fenil Asetat Ammonium Bisulfat
56,9299 431,5068 1.239,4321
264,6524 223,7542
56,4487 427,8595 1.228,9558
262,4154 0
0,4812 3,6473 10,4763
2,2370 223,7542
Sub Total 2.216,2754 1.975,6795 240,5959
A.5 Dekanter (D-01)
Tempat untuk memurnikan produk dengan cara memisahkan asam sulfat dari campuran produk alur 10 berdasarkan perbedaan massa jenis dengan efisiensi 98% terhadap air. Sehingga masih terdapat kandungan air sebesar 2% yang terikut pada produk alur 14. Dan sepertiga keluaran dari heavy phase dekanter diumpankan ke reaktor kembali, kemudian sisanya dialirkan ke pengolahan limbah.
D-01 Benzil Sianida
Asam Sulfat Air
Asam Fenil Asetat
10
13
14
Benzil Sianida Air
Asam Fenil Asetat
Benzil Sianida Asam Sulfat Air
Asam Fenil Asetat
Analisa derajat kebebasan adalah : Banyaknya :
- variabel alur 11
- persamaan neraca TTSL (5 komponen) 4 - alur yang terspesifikasi 3
- hubungan pembantu 4
-11
Derajat kebebasan 0
Maka neraca massa pada dekanter (D-01) Tabel LA.7 Kelarutan dalam Air
(Tabel 2-122 Perry dan Green, 1997)
Alur-14
- Asam Sulfat (H2SO4)
F14H2SO4 = F10H2SO4 F14H2SO4 = 427,8595 kg
N14H2SO4 = 427,8595 kg : 98,08 kg/kmol
Komponen Kelarutan/100 gram H2O
Benzil Sianida 0,5000
Asam Sulfat Infinity
Air -
N14H2SO4 = 4,3624 kmol
- Air (H2O)
F14H2O = 98% x F10H2O
F14H2O = 98% x 1.228,9558 kg F14H2O = 1.204,3767 kg
N14H2O = 1.204,3767 kg : 18,02 kg/kmol N14H2O = 66,8356 kmol
- Benzil Sianida (C6H5CH2CN)
F14C6H5CH2CN = 0,5000 x 1.204,3767/100 F14C6H5CH2CN = 6,0219 kg
N14C6H5CH2CN = 6,0219 kg : 117,15 kg/kmol N14C6H5CH2CN = 0,0514 kmol
- Asam Fenil Asetat (C6H5CH2COOH)
F14C6H5CH2COOH = 1,6600 x 1.204,3767/100 F14C6H5CH2COOH = 19,9927 kg
N14C6H5CH2COOH = 19,9927 kg : 136,15 kg/mol N14C6H5CH2COOH = 0,1468 kmol
Alur-13 - Air (H2O)
F13H2O = F10H2O – F14H2O
F13H2O = 1.228,9558 kg – 1.204,3767 kg F13H2O = 24,5791 kg
N13H2O = 24,5791 kg : 18,02 kg/kmol N13H2O = 1,3640 kmol
- Benzil Sianida (C6H5CH2CN)
F13C6H5CH2CN = 50,4268 kg
N13C6H5CH2CN = 50,4268 kg : 117,15 kg/kmol N13C6H5CH2CN = 0,4304 kmol
- Asam Fenil Asetat (C6H5CH2COOH)
F13C6H5CH2COOH = F10C6H5CH2COOH – F14C6H5CH2COOH F13C6H5CH2COOH = 262,4154 kg – 19,9927 kg F13C6H5CH2COOH = 242,4228 kg
N13C6H5CH2COOH = 242,4228 kg : 136,15 kg/mol N13C6H5CH2COOH = 1,7806 kmol
Tabel LA.8 Neraca Massa Dekanter (D-01)
Komponen Masuk (kg/jam) Keluar (kg/jam)
Alur 10 Alur 13 Alur 14
Benzil Sianida Asam Sulfat Air
Asam Fenil Asetat
56,4487 427,8595 1.228,9558
262,4154
50,4268 0 24,5791
242,4228
6,0219 427,8595 1.204,3767
19,9927 Sub Total 1.975,6795 317,4287 1.658,2508
Total 1.975,6795 1.975,6795
A.6 Menara Destilasi (MD-01)
Tempat untuk memurnikan asam fenil asetat dengan cara memisahkannya dari air dan Benzil sianida. Prinsip peristiwa perpindahan :
Perbedaan komposisi fasa cair dan fasa uap setiap zat dalam campuran pada saat kesetimbangan atau perbedaan titik didih (boiling point)/tekanan uap (vapor pressure) setiap zat dalam campuran pada kondisi operasi alat (Walas, 1988). Perpindahan yang terjadi saat campuran mencapai kesetimbangan, zat dengan komposisi fasa cair yang lebih banyak akan berada pada bagian bottom sedangkan zat dengan komposisi fasa uap yang lebih banyak akan berada di bagian atas (menguap) (Geankoplis, 1997).
Dimana :
Air (H2O) : 100oC Asam Fenil Asetat : 265,5oC
MD-01
18
15
22
Air Benzil Sianida Asam Fenil Asetat
Air Benzil Sianida Asam Fenil Asetat
Benzil Sianida Asam Fenil Asetat
Analisa derajat kebebasan adalah : Banyaknya :
- variabel alur 8
- persamaan neraca TTSL (3 komponen) 3 - alur yang terspesifikasi 2
- hubungan pembantu 3
-8
Derajat kebebasan 0
Maka neraca massa pada destilasi (MD-01)
Penentuan Titik Didih Umpan
Titik didih umpan masuk ke kolom destilasi Trial T = 196,85oC = 470 K
Asumsi : Tekanan (P) = 1 atm = 101,325 kPa
Tekanan uap masing – masing komponen, dapat dihitung dengan persamaan Antoine (Perry dan Green, 1997) Keterangan :
Po = tekanan uap murni komponen A,B,C,D,E = konstanta Antoine
T = temperatur (K)
F o
ET + DlnT + C + T
B + A = (kPa) P
Tabel LA.9 Konstanta Antoine Komponen
Komponen Konstanta Antoine
A B C D E F
Benzil Sianida Air
Asam Fenil Asetat
65,93 67,74 57,98
-7,23E+03 -9,61E+03 -9,13E+03
0 0 0
-7,18E+00 -7,11E+00 -5,79E+00
4,03E-06 2,06E-18 1,15E-18
2,00E+00 6,00E+00 6,00E+00 (Perry dan Green, 1997; Software Chemcad)
Diasumsikan cairan ideal, sehingga mengikuti hukum Raoult Dalton
(Smith, dkk., 2005)
Ditrial T sehingga ∑yi = 1
Tabel LA.10 Trial Titik Didih Umpan Kolom Destilasi
Komponen Fi, kmol/jam xi ln Po Po, kPa yi H2O
C6H5CH2CN (LK) C6H5CH2COOH (HK)
1,3640 0,4304 1,7806
0,3815 0,1204 0,4981
6,37E+00 3,55E+00 2,96E+00
584,2962 34,9810 19,3128
4,7432E-01 8,9614E-05 2,0466-03
Σ 3.5750 1 1
Dipilih Light Key Component = C6H5CH2CN
Dipilih Heavy Key Component = C6H5CH2COOH
Karena ∑yi = 1 maka titik didih umpan adalah 196,85oC Tumpan = 196,85oC + 273 = 470 K
Penentuan titik embun dan titik gelembung bottom Trial I :
Asumsi :
Tidak ada air dalam bottom
Diinginkan 99% Benzil sianida dipulihkan di destilat
Diinginkan 99% asam fenil asetat dipulihkan di bottom i
i t o
i
o i. t i
k.x = x P P = y
Tabel LA.11 Laju Alir Setiap Alur
Komponen Umpan (15) Destilat (18) Bottom (22) kg/jam kmol/jam kg/jam kmol/jam kg/jam kmol/jam Air
Benzil Sianida Asam Fenil Asetat
24,5791 1,3640 24,5791 1,3640 0 0
50,4268 0,4304 49,9225 0,4261 0,5043 0,0043 242,4228 1,7806 2,4242 0,0178 239,9986 1,7628 Total 317,4287 3,5750 76,9259 1,8079 240,5028 1,7671 Penentuan Titik Embun Destilat dan Titik Gelembung Bottom
Penentuan titik embun destilat (dew point) T = 183,83oC = 456,98 K
Asumsi : Tekanan (P) = 0,9 atm = 91,1925 kPa
Tabel LA.12 Trial Titik Embun Destilat Kolom Destilasi Komponen Di yi ln P
o
Po K=Po/Pt α yi/α xi
Air 1,3640 0,7544 6,98 1070,2906 11,737 82,0997 0,0092 0,062
Benzil Sianida 0,4261 0,2357 3,17 23,7677 0,261 1,8232 0,1293 0,8716
Asam Fenil Asetat 0,0178 0,0098 2,57 13,0365 0,143 1,000 0,0098 0,0664
Total 1,8079 1,000 0,1483 1,0000
Harga Kc perhitungan = harga Kc pada 183,83oC (dew point)
Penentuan titik gelembung bottom (bubble point) T = 267,85oC = 541 K
Asumsi : Tekanan (P) = 1,1 atm = 111,4575 kPa
Tabel LA.13 Trial Titik Gelembung Bottom Kolom Destilasi Komponen Bi xi ln P
o
Po K=Pi/Pt αxi α yi
Benzil Sianida 0,0043 0,0024 5,2683 194,0951 1,7414 0,0042 1,7418 0,0042
Asam Fenil Asetat 1,7628 0,9976 4,7134 111,4313 0,9998 0,9976 1,0000 0,9958
Total 1,7671 1.0000 1,0018 1,0000
Kc = 1/∑αxi = 1/1 = 1
Harga Kc perhitungan = harga Kc pada 267,85oC (bubble point)
Cek Pemilihan LK dan HK
Dengan :
DK = nilai yang menunjukkan komponen terdistribusi atau tidak
αi = relative volatility komponen i terhadap komponen heavy key
αlk = relative volatility komponen light key terhadap komponen heavy key
XlkD = fraksi mol komponen light key di distilat XlkF = fraksi mol komponen light key di umpan D = jumlah distilat, kmol/jam
F = jumlah umpan, kmol/jam
XhkD = fraksi mol komponen heavy key di distilat XhkF = fraksi mol komponen heavy key di umpan Ki = koefisien aktivitas komponen i
Khk = koefisien aktivitas komponen heavy key
Dengan batasan DK untuk komponen terdistribusi adalah 0,01 < DK < 0,99 dan tidak terdistribusi apabila DK < -0,01 atau DK > 1,01
XlkD. D = 0,4261 ZlkF. F = 0,4304 XhkD. D = 0,0178 ZhkF. F = 1,7806
Tabel LA.14 Cek Pemilihan LK dan HK
Komponen Zi αD αB αavg F1 F2 DK
Air 0,3815 82,0997 0,0000 41,0499 50,6698 -0,5018 50,1680 Benzil Sianida 0,1204 1,8232 1,7418 1,7825 0,9900 0,0000 0,9900 Asam Fenil Asetat 0,4981 1,0000 1,0000 1,0000 0,0000 0,0100 0,0100 Dari hasil perhitungan di atas, pemilihan light key dan heavy key sudah benar
A.7 Kondensor (CD-01)
Untuk menurunkan temperatur destilat yang berasal dari kolom destilasi serta mengubah fasanya menjadi cair.
16
18
17 CD-01
2 1 lk
i lk
lk
i .
1
-α
-α
. 1
-α
1
-α
F F F Z
D X F
Z D X DK
hkF hkD
lkF
lkD
Analisa derajat kebebasan adalah : Banyaknya :
- variabel alur 9
- persamaan neraca TTSL (3 komponen) 3 - alur yang terspesifikasi 3
- hubungan pembantu 3
-9
Derajat kebebasan 0
Maka neraca massa pada kondensor (CD-01)
Menghitung laju refluks destilat (R) :
Laju refluks destilat dihitung menggunakan metode Underwood :
1 1
Rm X
q X
i iD i
i iF i
(Geankoplis, 1997)
Karena umpan dimasukkanndi kondensor adalah zat cair jenuh, maka q = 1 sehingga
0
i iF
i X
Dengan cara trial dan error didapat θ Trial θ = 1,4649
Tabel LA.15 Omega Point Destilasi
Komponen XiF αi
i iF i X
XiD
i iD i X
Air 0,3815 41,0499 0,3957 0,7544 0,7824
Benzil Sianida 0,1204 1,7825 0,6758 0,2357 1,3229 Asam Fenil Asetat 0,4981 1,0000 -1,0713 0,0098 -0,0212
Total 1 0,0001 ≈ 0 1,0000 2,1052
Maka: Rm + 1 = 2,1052 Rm = 1,1052
Refluks Destilat :
LD = RD x D (McCabe, dkk., 1999)
LD = 1,6578 x 1,8079 kmol/jam LD = 2,9972 kmol/jam
VD = LD + D
LD = 2,9972 kmol/jam + 1,8079 kmol/jam LD = 4,8051 kmol/jam
Komposisi komponen keluar kondensor sebagai destilat :
Alur 18 (D)
Tabel LA.16 Komposisi Komponen Destilat
Komponen BM kmol/jam Fraksi Mol
Air 18,02 1,3640 0,7544
Benzil Sianida 117,15 0,4261 0,2357
Asam Fenil Asetat 136,15 0,0178 0,0098
Total 1,8079 1,0000
Komposisi :
H2O : X18H2O = XVdH2O = XLdH2O = 0,7544
C6H5CH2CN : X18C6H5CH2CN = XVdC6H5CH2CN = XLdC6H5CH2CN = 0,2357 C6H5CH2COOH : X18C6H5CH2COOH = XVdC6H5CH2COOH = XLdC6H5CH2COOH = 0,0098
Alur 16 (VD)
Total : N16 = N17 + N18 = 4,8051 kmol/jam
N16H2O = 0,7544 x 4,8051 kmol/jam
N16H2O = 3,6252 kmol/jam
N16C6H5CH2CN = 0,2357 x 4,8051 kmol/jam N16C6H5CH2CN = 1,1326 kmol/jam
Alur 17 (LD)
Total : N17 = N16– N18 = 2,9972 kmol/jam
N17H2O = 0,7544 x 2,9972 kmol/jam
N17H2O = 2,2612 kmol/jam
N17C6H5CH2CN = 0,2357 x 2,9972 kmol/jam N17C6H5CH2CN = 0,7065 kmol/jam
N17C6H5CH2COOH = 0,0098 x 2,9972 kmol/jam N17C6H5CH2COOH = 0,0295 kmol/jam
Tabel LA.17 Neraca Massa Kondensor (CD-01)
Komponen VD (16) LD (17) D (18)
kg/jam kmol/jam kg/jam kmol/jam kg/jam kmol/jam
Air 65,3264 3,6252 40,7473 2,2612 49,9226 1,3640
Benzil Sianida 132,6842 1,1326 82,7616 0,7065 24,5791 0,4261 Asam Fenil Asetat 6,4431 0,0473 4,0189 0,0295 2,4242 0,0178 Total 204,4537 4,8051 127,5278 2,9972 76,9259 1,8079
A.8 Reboiler (RB-01)
Untuk menaikkan temperatur campuran sampai ke titik didihnya sebelum dimasukkan ke kolom destilasi.
21
22
20 RB-01
Analisa derajat kebebasan adalah : Banyaknya :
- variabel alur 6
- persamaan neraca TTSL (2 komponen) 2 - alur yang terspesifikasi 2
- hubungan pembantu 2
-6
Maka neraca massa pada reboiler (RB-01)
Berdasarkan Geankoplis (1997), untuk kondisi umpan masuk dalam keadaan bubble point (cair jenuh) sehingga q = 1
VD = VB + (1 – q) F
VD = V B = 4,8051 kmol/jam LB = VB + B
LB = 4,8051 kmol/jam + 1,7671 kmol/jam LB = 6,5722 kmol/jam
Alur 22 (B)
Tabel LA.18 Komposisi Komponen Bottom
Komponen BM kmol/jam Fraksi Mol Benzil Sianida 117,15 0,0043 0,0024 Asam Fenil Asetat 136,15 1,7628 0,9976
Total 1,7671 1,0000
Komposisi :
C6H5CH2CN : X22C6H5CH2CN = XVbC6H5CH2CN = XLbC6H5CH2CN = 0,0024 C6H5CH2COOH : X22C6H5CH2COOH = XVbC6H5CH2COOH = XLbC6H5CH2COOH = 0,9976
Alur 20 (LB)
Total : N20 = N21 + N22 = 6,5722 kmol/jam
N20C6H5CH2CN = 0,0024 x 6,5722 kmol/jam N20C6H5CH2CN = 0,0160 kmol/jam
N20C6H5CH2COOH = 0,9976 x 6,5722 kmol/jam N20C6H5CH2COOH = 6,5562 kmol/jam
Alur 21 (VB)
Total : N21 = N20– N22 = 4,8051 kmol/jam
N21C6H5CH2CN = 0,0024 x 4,8051 kmol/jam N21C6H5CH2CN = 0,0117 kmol/jam
Tabel LA.19 Neraca Massa Reboiler (RB-01)
Komponen LB (20) VB (21) B (22)
kg/jam kmol/jam kg/jam kmol/jam kg/jam kmol/jam Benzil Sianida 1,8755 0,0160 1,3717 0,0117 0,5043 0,0043 Asam Fenil Asetat 892,6246 6,5562 652,6261 4,7934 239,9985 1,7628 Total 894,5001 6,5722 653,9973 4,8051 240,5028 1,7671
A.9 Prilling Tower (PT-01)
Untuk mengkristalkan asam fenil asetat sebanyak 240,5028 kg/jam yang keluar dari menara destilasi pada bottom produk. Menara dengan aliran udara dingin dari bawah.
Udara Basah
Udara Kering Pendingin 23
25 PT-01
Analisa derajat kebebasan adalah : Banyaknya :
- variabel alur 4
- persamaan neraca TTSL (3 komponen) 2 - alur yang terspesifikasi 2
- hubungan pembantu 0
-4
Derajat kebebasan 0
Maka neraca massa pada prilling tower (PT-01)
Asumsi efisiensi pembentukan butiran terbentuk, artinya semua alur 25 akan membentuk butiran asam fenil asetat.
Tabel LA.20 Neraca Massa Prilling Tower (PT-01)
Komponen Masuk (23) Keluar (25)
F (kg/jam) N (kmol/jam) F (kg/jam) N (kmol/jam)
Benzil Sianida 0,5043 0,0043 0,5043 0,0043
Asam Fenil Asetat 239,9985 1,7628 239,9985 1,7628
Total 240,5028 1,7671 240,5028 1,7671
A.10 Ball Mill (BM-01)
Untuk memperkecil ukuran kristal yang terbentuk sebelum dilakukan pengayakan.
27 BM-01
25
Analisa derajat kebebasan adalah : Banyaknya :
- variabel alur 4
- persamaan neraca TTSL (2 komponen) 2 - alur yang terspesifikasi 2
- hubungan pembantu 0
-4
Derajat kebebasan 0
Maka neraca massa pada ball mill (BM-01) Neraca Massa : F25 = F27
Tabel LA.21 Neraca Massa Ball Mill (BM-01)
Komponen Masuk (25) Keluar (27)
F (kg/jam) N (kmol/jam) F (kg/jam) N (kmol/jam)
Benzil Sianida 0,5043 0,0043 0,5043 0,0043
Asam Fenil Asetat 239,9985 1,7628 239,9985 1,7628
A.11 Screening (SC-01)
Untuk menghasilkan ukuran produk yang seragam. Ukuran asam fenil asetat yang dijual di pasaran berkisar 0,5 mm.
28
27 29
Analisa derajat kebebasan adalah : Banyaknya :
- variabel alur 6
- persamaan neraca TTSL (1 komponen) 2 - alur yang terspesifikasi 2
- hubungan pembantu 2
-6
Derajat kebebasan 0
Maka neraca massa pada screening (SC-01) Neraca Massa : F27 = F28 + F29
Asumsi : sisa asam fenil asetat dalam ayakan 1 % dari umpan masuk
Alur 28
- Benzil Sianida (C6H5CH2CN)
F28C6H5CH2CN = 0,99 x 0,5043 kg F28C6H5CH2CN = 0,4992 kg
N28C6H5CH2CN = 0,4992 kg : 117,15 kg/kmol N28C6H5CH2CN = 0,0043 kmol
- Asam Fenil Asetat (C6H5CH2COOH) F28C6H5CH2COOH = 0,99 x 239,9985 F28C6H5CH2COOH = 237, 5986 kg
Alur 29
- Benzil Sianida (C6H5CH2CN)
F29C6H5CH2CN = F27C6H5CH2CN – F28C6H5CH2CN F29C6H5CH2CN = 0,5043 kg – 0,4992 kg F29C6H5CH2CN = 0,0050 kg
N29C6H5CH2CN = 0,0050 kg : 117,15 kg/kmol N29C6H5CH2CN = 0,00004 kmol
- Asam Fenil Asetat (C6H5CH2COOH)
F29C6H5CH2COOH = F27C6H5CH2COOH – F28C6H5CH2COOH F29C6H5CH2COOH = 239, 9985 kg – 237, 5986 kg F29C6H5CH2COOH = 2,4000 kg
N29C6H5CH2COOH = 2,4000 kg : 136,15 kg/mol N29C6H5CH2COOH = 0,0176 kmol
Tabel LA.22 Neraca Massa Screening (SC-01)
Komponen Masuk (kg/jam) Keluar (kg/jam)
Alur 27 Alur 28 Alur 29
Benzil Sianida 0,5043 0,0050 0,4992
Asam Fenil Asetat 239,9985 2,4000 237,5986
Sub Total 240,5028 2,4050 238,0978
LAMPIRAN B
PERHITUNGAN NERACA ENERGI
Basis perhitungan = 1 jam
Satuan panas = kiloJoule/jam (kJ/jam) Temperatur referensi = 25oC (298,15 K)
Neraca panas ini menggunakan rumus-rumus perhitungan sebagai berikut: - Perhitungan panas yang masuk dan keluar
(Smith, dkk., 2005) - Perhitungan panas penguapan
(Smith, dkk., 2005) Persamaan untuk menghitung kapasitas panas (Reklaitis, 1983) :
Cp = a + bT + cT2 + dT3
Jika Cp adalah fungsi dari temperatur maka persamaan menjadi :
)
Untuk sistem yang melibatkan perubahan fasa yang digunakan adalah :
2
Perhitungan energi untuk sistem yang melibatkan reaksi :
in
Tabel LB.1 Nilai ΔE untuk Estimasi Cps
Elemen Atom E
C 10,89
H 7,56
O 13,42
N 18,74
S 12,36
(Perry dan Green, 1997) Cp =
n
i
Ei Ni 1
Hasil estimasi harga Cps,
Cps (NH4)HSO4 = (N) + (5 x H) + (S) + (4 x O)
= (18,74) + (5 x 7,56) + (12,36) + (4 x 13,42) = 122,58 kJ/kmol K
Cps C6H5CH2COOH = (8 x C) + (8 x H) + (2 x O)
= (8 x 10,89) + (8 x 7,56) + (2 x 13,42) = 174,44 kJ/kmol K
Cps C6H5CH2CN = (8 x C) + (7 x H) + N
= (8 x 10,89) + (7 x 7,56) + (18,74) = 158,78 kJ/kmol K
Perhitungan estimasi Cpl (kal/moloC) menggunakan metode Chueh dan Swanson, dimana kontribusi gugus dan persamaan yang digunakan dapat dilihat sebagai berikut,
Tabel LB.2 Nilai ΔE untuk Estimasi Cpl
Elemen Atom E
-CH= 5,30
>C= 2,90
-CH2 6,20
-COOH- 19,10
-CN 13,60
(Reid, dkk., 1987) Cp =
n
i
Hasil estimasi harga Cpl,
Cpl C6H5CH2COOH = (5 x -CH=) +(1 x >C=) +(1 x -CH2) + (1 x -COOH-) = (5 x 5,30) + (2,90) + (6,20) + (19,10)
= 54,7 kal/moloC = 228,8648 kJ/kmol K
Cpl C6H5CH2CN = (5 x -CH=) +(1 x >C=) +(1 x -CH2) + (1 x –CN) = (5 x 5,30) + (2,90) + (6,20) + (13,60)
= 49,2 kal/moloC = 205,8528 kJ/kmol K
Tabel LB.3 Nilai Konstanta a, b, c dan d untuk Perhitungan Cp gas (kJ/kmol K)
Komponen a b c d
Air 1,82964E+01 4,72118E-01 -1,33878D-03 1,31424E-06 (Reklaitis, 1983)
Cpl H2SO4 = 138,900 kJ/kmol K (CRC PRESS LLC, 2000)
Tabel LB.4 Nilai Konstanta a, b, c dan d untuk Perhitungan Cp gas (kJ/kmol K)
Komponen a b c d
Air 3,40471E+01 -9,65064E-03 3,29983E-05 -2,04467E-08 (Reklaitis, 1983)
Tabel LB.5 Kapasitas Panas Udara
Komponen Temperatur (oC) Temperatur (K) Cp (kJ/kg K) Udara
10,0 283,2 1,0048
37,8 311,0 1,0048
65,6 338,8 1,0090
(Geankoplis, 1997)
B.2 Data Panas Pembentukan Standar (ΔHof 298,15) Tabel LB.6 Data Panas Pembentukan Standar
Komponen ΔHof Satuan
Air -285.800 kJ/kmol
Ammonium Bisulfat -1.027.000 kJ/kmol
Asam Sulfat -814.000 kJ/kmol
Benzil Sianida 86.600 kJ/kmol
Asam Fenil Asetat -343.500 kJ/kmol
B.3 Data Panas Perubahan Fasa Komponen (ΔHvl) Tabel LB.7 Laten Heat of vaporization pada 298, 15K (25 oC)
Komponen Hv (kJ/kmol) Tc (K) Tb (K)
Air
Benzil Sianida Asam Fenil Asetat
40.656,2000 38.290,4775 57.026,0000
647,0960 738,5547 693,0000
373,15 507,15 538,65 (Geankoplis, 1997; Reklaitis, 1983; Perry dan Green, 1997)
Estimasi heat of vaporization pada temperatur tertentu menggunakan korelasi
Watson’s
Dimana :
Tc = temperatur kritis (K) Tb = normal boiling point
Tabel LB.8 Data Steam dan Air Pendingin yang Digunakan
Komponen T (oC) H (kJ/kmol K) λ (kJ/kg) P (kPa) Air
Saturated steam
27 40 200 300
149,8115 1.125,7906
- -
- - 1.940,75
1.405
101,325 101,325 1.553,8 8.581 (Geankoplis, 2003)
Tabel LB.9 Kapasitas Panas H2SO4 Berdasarkan % Mol pada 20 oC
% Mol H2SO4 Cp Satuan
5,16 9,82 15,36 21,40 22,27
0,9549 0,9177 0,8767 0,8339 0,8275
B.4 Heater Umpan Benzil Sianida
Pada heater (HE-01), sebelum masuk ke umpan reaktor terlebih dahulu Benzil sianida dipanaskan hingga mencapai temperatur 90 oC. Tujuan perhitungan neraca panas ini untuk mengetahui jumlah steam yang diperlukan.
1 4
Steam 200oC,
Kondensat 200oC
Benzyl Sianida 99% 27oC
HE-01
Benzyl Sianida 99% 90oC
Tabel LB.10 Neraca Energi Masuk Heater (HE-01)
Komponen N1in
15 , 300
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Benzil Sianida 2,4298 457,7296 1.112,1854
Air 0,1596 149,8115 23,9099
Total Panas Masuk 1.136,0953
Tabel LB.11 Neraca Energi Keluar Heater (HE-01)
Komponen N4out
15 , 363
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Benzil Sianida 2,4298 13.380,4320 32.511,5986
Air 0,1596 4.909,5336 783,5616
Total Panas Keluar 33.295,1602
Maka steam yang dibutuhkan :
dt dQ
= QoutQin
= 33.295,1602 kJ/jam – 1.136,0953 kJ/jam = 32.159,0649 kJ/jam
m =
dt dQ/
=
kg kJ
jam kJ
/ 7500 , 1940
/ 9 32.159,064
B.5 Mixer (M-01)
Untuk mencampurkan asam sulfat dengan air sehingga diketahui jumlah air pendingin yang diperlukan pada jaket pendingin.
M-01
5 3 2 Air
27oC Asam Sulfat 98%
Air 2% 27oC
Asam Sulfat Air
Tabel LB.12 Neraca Energi Mixer (M-01) Alur
Komponen Nin
(kmol/jam) T (K)
15 , 30015 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
2 Air 26,2155 300,15 12.216,8 320.269,4610
3 Asam Sulfat 98% 6,3434 300,15 277,8 1.762,1879
Air 2% 0,7046 300,15 12.216,8 8.608,0946
Total Panas Masuk 330.639,7435
Neraca Panas Keluar Mixer (M-01) N5H2O = 26,9201 kmol/jam N5H2SO4 = 6,3434 kmol/jam
% Mol H2SO4 = 100% 19,0701%
2635 , 33
6,3434 %
100 6,3434 9201
, 26
6,3434
Diinterpolasi dari tabel LB.9, diperoleh : Cp H2SO4 19,0701% mol = 0,8504 kal/groC = 3,5581 kJ/kgoC Mixer bersifat adiabatis, sehingga
Qin = Qout
330.639,7435 = 1.107,2579 x 3,5581 (Tout - 20) (Tout - 20) = 83,9239
Tout = 103,9239oC
Tabel LB.13 Neraca Energi Masuk Mixer
Komponen N5in
15 , 300
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Asam Sulfat 6,3434 10.962,5241 69.539,3355
Air 26,9201 29.897,2586 804.837,3819
Tabel LB.14 Neraca Energi Keluar Mixer
Komponen N6out
15 , 363
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Asam Sulfat 6,3434 9.028,5000 57.271,1070
Air 26,9201 26.281,4178 707.498,5629
Total Panas Keluar 764.769,6699
Maka steam yang dibutuhkan :
dt dQ
= QoutQin
= 764.769,6699 kJ/jam – 874.376,7174 kJ/jam = -109.607,0475 kJ/jam
m =
) 27 ( ) 40 (
/
C H C H
dt dQ
o
o x 18,02 kg/kmol
=
kmol kJ
jam kJ
/ 8115 , 149 7906 , 125 . 1
/ 0475 , 607 . 09 1
x 18,02 kg/kmol
= 2.023,7308 kg/jam
B.6 Reaktor (R-01)
Reaktor yang digunakan adalah reaktor tangki berpengaduk pada temperatur 90oC dan 1 atm (Kamm dan Matthews, 1922), dimana reaktan berupa zat cair pada temperatur 90oC. Pendingin yang digunakan pada 27oC dengan menggunakan koil pendingin. Tujuan perhitungan neraca panas reaktor untuk mengetahui jumlah air pendingin yang diperlukan untuk mengkondisikan reaktor pada temperatur 90oC.
4
6
Benzil Sianida 90oC
Asam Sulfat Air
90oC
90oC
Benzil Sianida Asam Sulfat Air
Asam Fenil Asetat Ammonium Bisulfat
5
R-01
Air pendingin 27oC
Tabel LB.15 Neraca Energi Masuk Reaktor
Komponen N4in
15 , 363
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Benzil Sianida 2,4298 13.380,4320 32.511,5986
Air 0,1596 4.909,5336 783,3588
Komponen N5in
15 , 363
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Asam Sulfat 6,3434 9.028,5000 57.271,1070
Air 26,9201 4.909,5336 132.165,1662
Total Panas Masuk 222.731,2306
Tabel LB.16 Neraca Energi Keluar Reaktor
Komponen N6out
15 , 363
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Benzil Sianida 0,4860 13.380,4320 6.502,8900
Air 23,1920 4.909,5336 113.861,9027
Asam Sulfat 4,3995 9.028,5000 39.720,8858
Asam Fenil Asetat 1,9438 14.876,2120 28.916,3809
Ammonium Bisulfat 1,9438 7.967,7000 15.487,6153
Total Panas Keluar 204.489,6746
Panas Reaksi :
Reaksi yang terjadi adalah :
Tabel LB.17 Panas Reaksi Standar 298,15 K
Komponen σ
(Koefisien Reaksi) ΔHf ΔH produk ΔH reaktan
Benzil Sianida 1 86.600 - 86.600
Air 2 -285.800 - -571.600
Asam Sulfat 1 -814.000 - -814.000
Asam Fenil Asetat 1 -343.500 -343.500 -
Ammonium Bisulfat 1 -1.027.000 -1.027.000 -
Panas reaksi pada keadaan standar :
ΔHro = Σ σ.ΔHf
= (-343.500 - 1.027.000) – (86.600 - 571.600 - 814.000) = -71.500 kJ/kg mol
4 4 2
5 6 4 2 2
2 5
6HCH CN 2H O H SO C HCH COOH NH HSO
Maka, selisih panas adalah :
dt dQ
= o out in
r r Q Q
H
= -71.500 + 204.489,6746 – 222.731,2306 = -89.741,5561 kJ/jam
Tanda negatif, berarti sistem mengeluarkan panas sebesar 89.741,5561 kJ/jam. Maka dibutuhkan air pendingin.
Air pendingin yang dibutuhkan adalah :
m =
) 27 ( ) 40 (
/
C H C H
dt dQ
o
o x 18,02 kg/kmol
=
K kmol kJ
jam kJ
. / 8115 , 149 7906 , 125 . 1
/ 1 89.741,556
x 18,02 kg/kmol
= 1.656,9442 kg/jam
Tabel LB.18 Neraca Energi Reaktor (R-01)
Komponen Panas Masuk (kJ/jam) Panas Keluar (kJ/jam)
Benzil Sianida 32.511,5986 6.502,8900
Asam Sulfat 57.271,1070 39.720,8858
Air 132.948,5250 113.861,9027
Asam Fenil Asetat - 28.916,3809
Ammonium Bisulfat - 15.487,6153
Panas Reaksi - -71.500
Air pendingin -89.741,5560 -
Total 132.989,6746 132.989,6746
B.7 Heater (HE-02)
Pada heater (HE-02), untuk memanaskn keluaran reaktor dengan temperatur 137,5oC yang selanjutnya diumpankan ke washing (W-01). Tujuan perhitungan neraca panas ini untuk mengetahui jumlah steam yang diperlukan untuk memanaskan keluaran reaktor karena pada washing diperlukan temperatur hingga 80oC.
6 7
Steam 200oC,
Kondensat 200oC HE-02
137,5oC
Benzil Sianida Asam Sulfat Air Asam Fenil Asetat Ammonium Bisulfat
90oC
Tabel LB.19 Neraca Energi Masuk Heater (HE-02)
Komponen N6in
15 , 363
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Benzil Sianida 0,4860 13.380,4320 6.502,8900
Air 23,1920 4.909,5336 113.861,9027
Asam Sulfat 4,3995 9.028,5000 39.720,8858
Asam Fenil Asetat 1,9438 14.876,2120 28.916,3809
Ammonium Bisulfat 1,9438 7.967,7000 15.487,6153
Total Panas Masuk 204.489,6746
Tabel LB.20 Neraca Energi Keluar Heater (HE-02)
Komponen N7out
65 , 410
15 ,
298 CpdT(kJ/kmol) Q (kJ/jam)
Benzil Sianida 0,4860 23.158,4400 11.254,0149
Air 23,1920 8.553,0175 198.361,6333
Asam Sulfat 4,3995 15.626,2500 68.748,3036
Asam Fenil Asetat 1,9438 25.747,2900 50.048,3427
Ammonium Bisulfat 1,9438 13.790,2500 26.805,8952
Total Panas Masuk 355.218,1898
Maka steam yang dibutuhkan :
dt dQ
= QoutQin
= 355.218,1898 kJ/jam – 204.489,6746 kmol/jam = 150.728,0249 kJ/jam
m =
dt dQ/
=
kg kJ
jam kJ
/ 7500 , 1940
/ 49 150.728,02
= 77,6648 kg/jam
Tabel LB.21 Neraca Energi Heater (HE-02)
Komponen Panas masuk (kJ/jam) Panas keluar (kJ/jam)
Benzil Sianida 6.502,8900 11.254,0149
Air 113.861,9027 198.361,6333
Asam Sulfat 39.720,8858 68.748,3036
Asam Fenil Asetat 28.916,3809 50.048,3427
Ammonium Bisulfat 15.487,6153 26.805,8952
Steam 150.728,0249 -
B.8 Washing (W-01)
Tujuan perhitungan neraca panas pada washing (W-01) untuk mengetahui temperatur air pencuci yang masuk, karena proses pencucian berlangsung pada temperatur 80oC
7
9
Benzil Sianida Asam Sulfat Air
Asam Fenil Asetat Ammonium Bisulfat 137,5oC
Air 27oC 8
W-01
80oC
Benzil Sianida Asam Sulfat Air
Asam Fenil Asetat Ammonium Bisulfat
Tabel LB.22 Neraca Energi Masuk Washing (W-01)
Komponen N7in
65 , 410
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Benzil Sianida 0,4860 23.158,4400 11.255,0018
Air 23,1920 8.553,0175 198.361,5819
Asam Sulfat 4,3995 15.626,2500 68.747,6869
Asam Fenil Asetat 1,9438 25.747,2900 50.047,5823
Ammonium Bisulfat 1,9438 13.790,2500 26.805,4880
Komponen N8in
15 , 300
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Air 45,5889 149,8115 6.829,7428
Total Panas Masuk 362.047,0836
Tabel LB.23 Neraca Energi Keluar Washing (W-01)
Komponen N9out
15 , 353
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Benzil Sianida 0,4860 11.321,9040 5.502,4453
Air 68,7809 4.149,1778 285.384,2156
Asam Sulfat 4,3995 7.639,5000 33.609,9803
Asam Fenil Asetat 1,9438 12.587,5640 24.467,7069
Ammonium Bisulfat 1,9438 6.741,9000 13.104,9052
B.9 Cooler (HE-03)
Pada cooler (HE-03), hasil keluaran filter yang berupa kristal ammonium bisulfate (F-01) dan cairannya berasal dari bagian bawah alur 11 didinginkan terlebih dahulu sebelum disimpan ke tangki penyimpanan. Tujuan perhitungan neraca panas pada cooler ini untuk mengetahui jumlah air pendingin yang diperlukan.
11
12
Air Pendingin 27o
C, 1 atm
Air Pendingin Bekas 40o
C, 1 atm
HE-03
30oC, 1 atm
Benzil Sianida Asam Sulfat Air Asam Fenil Asetat Ammonium Bisulfat
80o
C, 1 atm Benzil Sianida Asam Sulfat Air Asam Fenil Asetat Ammonium Bisulfat
Tabel LB.24 Neraca Energi Masuk Cooler (HE-03)
Komponen N11in
15 , 353
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Benzil Sianida 0,0041 11.321,9040 46,4198
Asam Sulfat 0,0372 7.639,5000 284,1894
Air 0,5814 4.149,1778 2.412,3319
Asam Fenil Asetat 0,0164 12.587,5640 206,4360
Ammonium Bisulfat 1,9438 6.741,9000 13.104,9052
Total Panas Masuk 16.054,2824

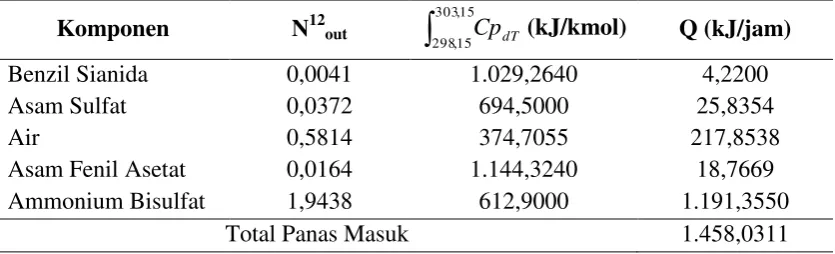

Tabel LB.25 Neraca Energi Keluar Cooler (HE-03)
Komponen N12out
15 , 303
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Benzil Sianida 0,0041 1.029,2640 4,2200
Asam Sulfat 0,0372 694,5000 25,8354
Air 0,5814 374,7055 217,8538
Asam Fenil Asetat 0,0164 1.144,3240 18,7669
Ammonium Bisulfat 1,9438 612,9000 1.191,3550
Total Panas Masuk 1.458,0311
Maka steam yang dibutuhkan :
dt dQ
= QoutQin
m =
) 27 ( ) 40 (
/
C H C H
dt dQ
o
o x 18,02 kg/kmol
=
K kmol kJ
jam kJ
. / 8115 , 149 7906 , 125 . 1
/ 3 14.596,251
x 18,02 kg/kmol
= 269,4980 kg/jam
Tabel LB.26 Neraca Energi Cooler (HE-03)
Komponen Panas masuk (kJ/jam) Panas keluar (kJ/jam)
Alur 11 Alur 12
Benzil Sianida 46,4198 4,2200
Air 284,1894 25,8354
Asam Sulfat 2.412,3319 217,8538
Asam Fenil Asetat 206,4360 18,7669
Ammonium Bisulfat 13.104,9052 1.191,3550
Air Pendingin -14.596,2513 -
Total 1.458,0311 1.458,0311
B.10 Heater (HE-04)
Tujuan perhitungan neraca panas untuk mengetahui jumlah steam yang diperlukan, dimana heater ini berfungsi untuk menaikkan temperatur sebagai umpan destilasi.
13 15
Steam 200oC
Kondensats 200oC
Benzil Sianida Air Asam Fenil Aseat 80oC HE-04
Benzil Sianida Air Asam Fenil Aseatt 196,85o
C,
Tabel LB.27 Neraca Energi Masuk Heater (HE-04)
Komponen N13in
15 , 353
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Benzil Sianida 0,4304 11.321,9040 4.872,9475
Air 1,3640 4.149,1778 5.659,4785
Asam Fenil Asetat 1,7806 12.587,5640 22.413,4165

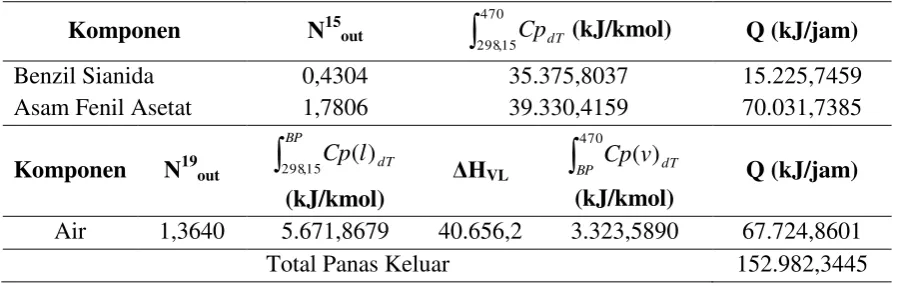

Tabel LB.28 Neraca Energi keluar Heater (HE-04)
Komponen N15out
470
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Benzil Sianida 0,4304 35.375,8037 15.225,7459
Asam Fenil Asetat 1,7806 39.330,4159 70.031,7385
Komponen N19out
BPdT l Cp
15 ,
298 ( ) (kJ/kmol)
ΔHVL
470 ) (
BP Cp v dT
(kJ/kmol)
Q (kJ/jam)
Air 1,3640 5.671,8679 40.656,2 3.323,5890 67.724,8601
Total Panas Keluar 152.982,3445
Maka steam yang dibutuhkan :
dt dQ
= QoutQin
= 152.982,3445 kJ/jam – 32.945,8424 kJ/jam = 120.036,5021 kJ/jam
m =
dt dQ/
=
kg kJ
jam kJ
/ 7500 , 1940
/ 21 120.036,50
= 61,8506 kg/jam
Tabel LB.29 Neraca Energi Heater (HE-04)
Komponen Panas masuk (kJ/jam) Panas keluar (kJ/jam)
Alur 13 Alur 15
Benzil Sianida 4.872,9475 15.225,7459
Air 5.659,4785 67.724,8601
Asam Fenil Asetat 22.413,4165 70.031,7385
Steam 120.036,5021 -
Total 152.982,3445 152.982,3445
B.11 Kolom Destilasi (MD-01)
a. Kondensor
Umpan masuk kondensor Kondisi : Uap jenuh
Temperatur : 183,83 oC = 362,8940 oF
Tabel LB.30 Heat of Vaporization pada Titik Didihnya
Komponen BM
(kg/kmol)
N
(kmol/jam) Fraksi mol
Hv (kJ/kmol) Benzil Sianida 117,15 1,1326 0,2357 38.290,4775
Air 18,02 3,6252 0,7544 40.656,2000
Asam Fenil Asetat 136,15 0,0473 0,0099 57.026,0000
Total 4,8051 1,0000
Tabel LB.31 Heat of Vaporization pada 183,83 oC
Komponen Fraksi mol Hv (kJ/kmol) Hv komponen (kJ/kmol)
Benzil Sianida 0,2357 41.254,8427 9.724,0184
Air 0,7544 35.386,7919 26.697,4005
Asam Fenil Asetat 0,0099 67.013,2893 659,9834
Total 1,0000 37.081,2598
Komposisi komponen keluar sebagai destilat Kondisi : Cair jenuh
Temperatur : 183,83 oC = 362,8940 oF
Tabel LB.32 Kapasitas Panas Cairan sebagai Destilat (D)
Komponen BM
(kg/kmol)
N
(kmol/jam) Fraksi mol
cpL (kJ/kmoloC)
Benzil Sianida 117,15 0,4261 0,2357 205,8528
Air 18,02 1,3640 0,7544 74,8817
Asam Fenil Asetat 136,15 0,0178 0,0099 228,8646
Total 1,8079 1,0000
HL = N x cpL x ΔT Pada Benzil sianida
Pada Air
HL = 0,7545 x ((183,83+273,15) – 298,15) x 74,8817 = 8.972,9662 kJ/kmol
Pada Asam Fenil Asetat
HL = 0,0098 x ((183,83+273,15) – 298,15) x 228,8646 = 358,0002 kJ/kmol
HL total = 17.037,5190 kJ/kmol = 4.072,0693 kkal/kmol
Komposisi komponen keluar sebagai Reflux (Lo) Kondisi : Cair jenuh
Temperatur : 183,83 oC = 362,8940 oF
Tabel LB.33 Entalpi Cairan sebagai Reflux
Komponen BM
(kg/kmol)
N (kmol/jam)
Fraksi mol
cpL (kJ/kmoloC)
HL
(kJ/kmol) Benzil Sianida 117,15 0,7065 0,2357 205,8528 7.706,5527
Air 18,02 2,2612 0,7544 74,8817 8.972,9662
Asam Fenil Asetat 136,15 0,0295 0,0099 228,8646 358,0002
Total 2,9972 1,0000 17.037,5190
Beban kondensor Qc = Vd.Hv – D.HL-L.HL
= (4,8051 x 37.081,4023) – (1,8079 x 17.037,5190) – (2,9972 x 17.037,5190) = 96.313,6537 kJ/jam = 23.019,5157 kkal/jam = 91.287,3711 Btu/jam
LMTD =
) ln(
1 2
1 2
t t
t t
=
183,83 27
) 4083 , 183 ln(
) 27 83 , 183 ( ) 40 83 , 183 (
= 150,2363 oC= 302,4253 oF
Kebutuhan air pendingin
b. Reboiler
Preheating dimana temperatur umpan dari 196,85 oC menjadi 267,85 oC Kondisi umpan masuk
Kondisi : Cair jenuh Temperatur : 196,85 oC
Tabel LB.34 Entalpi Cairan sebagai Umpan Preheating
Komponen N
(kmol/jam)
Fraksi mol
cpL (kJ/kmoloC)
HL
(kJ/kmol)
Benzil Sianida 0,0160 0,0024 205,8528 121,7767
Asam Fenil Asetat 6,5562 0,9976 228,8646 55.444,3783
Total 6,5722 1,0000 55.566,1550
Kondisi umpan keluar sebagai Bottom Kondisi : Uap jenuh
Temperatur : 267,85 oC = 514,13 oF Tabel LB.35 Heat of Vaporization pada 267,85 oC
Komponen N
(kmol/jam) Fraksi mol
Hv (kJ/kmol)
Hv komponen (kJ/kmol)
Benzil Sianida 0,0043 0,0024 38.290,4775 87,8334
Asam Fenil Asetat 1,7628 0,9976 57.026,0000 56.556,3977
Total 1,7671 1,0000 56.644,2312
Komposisi komponen masuk Reboiler Kondisi : Cair jenuh
Temperatur : 267,85 oC = 514,13 oF Tabel LB.36 Entalpi Cairan sebagai Lb
Komponen N
(kmol/jam)
Fraksi mol
cpL (kJ/kmoloC)
HL
(kJ/kmol)
Benzil Sianida 0,0160 0,0024 205,8528 121,7767
Asam Fenil Asetat 6,5562 0,9976 228,8646 55.444,3783
Total 6,5722 1,0000 55.566,1550
qp = 6,5722 x (55.566,1550 – 39.320,7483)
Kondisi umpan keluar sebagai Vb Kondisi : Uap jenuh
Temperatur : 267,85 oC = 514,13 oF
Tabel LB.37 Heat of Vaporization pada 267,85 oC
Komponen N
(kmol/jam) Fraksi mol
Hv (kJ/kmol)
Hv komponen (kJ/kmol) Benzil Sianida 0,0117 0,0024 36.057,0801 87,8334 Asam Fenil Asetat 4,7934 0,9976 56.694,5030 56.556,3977
Total 4,8051 1,0000 56.644,2312
qv = 6,5722 x (56.644,2312 – 55.566,1550) = 7.085,3267 kJ/jam = 6.715,5675 Btu/jam
Q = qp + qv = 113.853,3048 kJ/jam = 107.911,6873 Btu/jam
Maka steam yang dibutuhkan :
m =
dt dQ/
=
kg kJ
jam kJ
/ 405 . 1
/ 3048 , 853 . 113
= 81,0344 kg/jam
B.12 Cooler (HE-05)
Pada cooler (HE-05), hasil keluaran destilat menara destilasi (MD-01) didinginkan terlebih dahulu sebelum kembali ke reaktor (R-01). Tujuan perhitungan neraca panas pada cooler ini untuk mengetahui jumlah air pendingin yang diperlukan.
18 19
Air Pendingin 27o
C, 1 atm
Air Pendingin Bekas 40o
C, 1 atm Benzil Sianida Air Asam Fenil Asetat 183,83o
C, 1 atm
HE-05
Tabel LB.38 Neraca Energi Masuk Cooler (HE-05)
Benzil Sianida 0,4261 32.695,6002 13.931,5953
Asam Fenil Asetat 0,0178 36.350,5962 647,0406
Komponen N18in
Air 1,3640 5.448,6992 40.656,2 2.972,0894 66.941,0124Total Panas Masuk 81.519,6483
Tabel LB.39 Neraca Energi Keluar Cooler (HE-05)
Komponen N19out
Benzil Sianida 0,4261 13.380,4320 5.701,4021
Air 1,3640 4.909,5336 6.696,6038
Asam Fenil Asetat 0,0178 14.876,2120 264,7966
Total Panas Keluar 12.662,8024
Maka air pendingin yang dibutuhkan :
dt dQ
= QoutQin
= 12.662,8024 kJ/jam – 81.519,6483 kJ/jam = -68.856,8458 kJ/jam
m = = 1.271,3391 kg/jam
Tabel LB.40 Neraca Energi Cooler (HE-05)
Komponen Panas masuk (kJ/jam) Panas keluar (kJ/jam)
Alur 18 Alur 19
Benzil Sianida 13.931,5953 5.701,4021
Air 66.941,0124 6.696,6038
Asam Fenil Asetat 647,0406 264,7966
Air Pendingin -68.856,8458 -
B.13 Cooler (HE-06)
Pada cooler (HE-06), hasil keluaran bottom menara destilasi (MD-01) didinginkan terlebih dahulu sebelum masuk ke dalam prilling tower(PT-01). Tujuan perhitungan neraca panas pada cooler ini untuk mengetahui jumlah air pendingin yang diperlukan.
22 23
Air Pendingin 27o
C, 1 atm
Air Pendingin Bekas 40o
C, 1 atm Benzil Sianida Asam Fenil Asetat 267,85oC, 1 atm HE-06
Benzil Sianida Asam Fenil Asetat 100o
C, 1 atm
Tabel LB.41 Neraca Energi Masuk Cooler (HE-06)
Komponen N22in
541
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Asam Fenil Asetat 1,7628 40.703,6047 71.752,3143
Komponen N22in
Benzil Sianida 0,0043 29.642,8032 38.290,4775 6.968,1173 322,0760
Total Panas Masuk 72.074,3903
Tabel LB.42 Neraca Energi Keluar Cooler (HE-06)
Komponen N23out
Benzil Sianida 0,0043 15.438,9600 66,3875
Asam Fenil Asetat 1,7628 17.164,8600 30.258,2152
Total Panas Keluar 30.324,6027
Maka air pendingin yang dibutuhkan :
dt dQ
= QoutQin
= 30.324,6027 kJ/jam – 72.074,3903 kJ/jam = -41.749,7876 kJ/jam
Tabel LB.43 Neraca Energi Cooler (HE-06)
Komponen Panas masuk (kJ/jam) Panas keluar (kJ/jam)
Alur 22 Alur 23
Benzil Sianida 322,0760 66,3875
Asam Fenil Asetat 71.752,3143 30.258,2152
Air Pendingin -41.749,7876 -
Total 30.324,6027 30.324,6027
B.14 Prilling Tower (PT-01)
Pada prilling tower (PT-01), setelah hasil bottom didinginkan pada HE-09 maka produk diumpankan ke PT-01 untuk membentuk kristal dengan bantuan udara dingin. Tujuan perhitungan neraca panas pada prilling tower ini untuk mengetahui temperatur keluaran udara bekas.
- Panas masuk (Qi), Qi = N23asam fenil
15 , 373
15 ,
298 Cpas.fenil + N 23
Benzil
373,15 15 ,298 Cpbenzyl = 30.324,6027 kJ/jam
Panas masuk udara
Asumsi temperatur udara masuk 30oC (303,15 K) dan massa udara (F = 200 kg/jam) BMrata-rata = (79% x BM N2) + (21% x BM O2) = (0,79 x 28) + (0,21 x 32)
= 28,84 kg/kmol
Nudara = F/BMrata-rata = 200/28,84 = 6,9348 kmol/jam
Tabel LB.44 Neraca Energi Udara Masuk Prilling Tower(PT-01)
Komponen N
24
udara masuk
(kmol/jam)
15 , 30315 ,
298 Cp(g)dT (kJ/kmol) Qin (kj/jam)
Udara 6,9348 5.021,6394 34.824,1293
Total panas masuk = panas masuk alur 27 + panas masuk udara alur 28 = 30.324,6027 kJ/jam + 34.824,1293 kJ/jam
= 65.148,7320 kJ/jam
- Panas keluar (Qo), Qo = N25asam fenil
15 , 303
15 ,
298 Cpas.fenil + N 25Benzil
303,15 15 ,Tabel LB.45 Neraca Energi Keluar Prilling Tower (PT-01)
Komponen N25out
15 , 303
15 ,
298 CpdT (kJ/kmol) Q (kJ/jam)
Benzil Sianida 0,0043 793,9000 3,4138
Asam Fenil Asetat 1,7628 872,2000 1.537,5142
Total 1.540,9279
Perhitungan temperatur keluar udara pendingin Panas keluar alur 26
Jika diasumsikan Prilling Tower bersifat adiabatik, panas masuk = panas keluar
dt dQ
= Qout Qin = 0
Qout = Qin
Qout25 + Qout26 = Qin23 + Qin24 1.540,9279 + Nudara[
T Cp g dT15 ,
298 ( ) ] = 30.324,6027 + 34.824,1293 Nudara[
T Cp g dT15 ,
298 ( ) ] = 63.607,8041 kJ/jam
Dengan cara trial and error diperoleh temperatur udara keluar sebesar 34,1322oC
Hasil perhitungan udara keluar :
Tabel LB.46 Neraca Energi Udara Keluar Prilling Tower(PT-01)
Komponen N
26
udara masuk
(kmol/jam)
4240 , 31515 ,
298 Cp(g)dT (kJ/kmol) Qin (kj/jam)
Udara 6,9348 9.171,7231 63.604,1826
Tabel LB.47 Neraca Energi Prilling Tower(PT-01)
Komponen Panas masuk (kJ/jam) Panas keluar (kJ/jam)
Umpan 30.324,6027 -
Udara Masuk 34.824,1293 -
Produk - 1.540,9279
Udara Keluar - 63.604,1826
LAMPIRAN C
PERHITUNGAN SPESIFIKASI PERALATAN
Beberapa persamaan yang digunakan dalam perhitungan perancangan tangki: Tangki penyimpanan cairan disediakan dengan ruang uap tertentu :
15 % jika volum < 500 galon
10 % jika volum > 500 galon (Walas, dkk., 1988)
- Volume shell tangki (Vs)
L
πD
Vo 2
4 1
-sin
21 Vo
Vs
Tabel LC.1 Perbandingan Panjang dan Diameter Tangki
P (psig) 0-250 251-500 501 +
L/D 3 4 5
(Walas, 1988)
- Volume tutup tangki (Ve) Untuk torispherical (L = D) Vo = 0,0778 D3
D
H D
H Vo
Vh 2 21,5 (Walas, dkk., 1988)
dimana:
L = panjang silinder (m) H = tinggi cairan (m) D = diameter silinder (m) Vo = volum ”full head”
θ = sudut kerucut
- Tebal shell tangki
0,6P SE
PR t
dimana:
t = tebal shell (in) P = tekanan desain (psia) R = jari-jari dalam tangki (in) S = allowable Stress (psia) E = joint efficiency
C = corrosion allowance (in/tahun) n = umur alat (tahun)
- Tebal tutup tangki untuk flat flanged
S
P
D
0,3
t + n. C (Walas, dkk., 1988)
- Tebal tutup tangki untuk torispherical
0,2P 2SE
M r P
t c
+ n. C (Brownell dan Young, 1959)
M =
2 / 1
4 3
icr rc
dimana:
t = tebal tutup (in) P = tekanan desain (psig) L = crown radius
D = diameter tutup (in) S = allowable Stress (psia) E = joint efficiency
C = corrosion allowance (in/tahun) n = umur alat (tahun)
rc = crown radius (in)
icr = inside corner radius (in) sf = straight flange length Rumus densitas campuran, ρ campuran :
C.1 Tangki Penyimpanan Benzil Sianida (TK-01)
Fungsi : Menyimpan benzil sianida untuk kebutuhan selama 15 hari Bentuk : Silinder vertikal dengan dasar datar dan tutup flat flanged
Bahan konstruksi : Carbon Steel SA-285 grade A
Jumlah : 1 unit
Temperatur : 30 °C
Tekanan : 1 atm = 14,696 psia
Tabel LC.2 Komposisi Bahan pada Tangki Penyimpanan Benzil Sianida (TK-01)
Komponen F
(kg/jam)
Fraksi Massa
Densitas (kg/m3)
ρ campuran (kg/m3) Benzil Sianida 284,6495 0,99 1.012,50 1.002,3750
Air 2,8752 0,01 995,68 9,9568
Total 287,5248 1,00 1.012,3318
Perhitungan:
a. Volume larutan, Vl = 3
kg/m 1012,3318
jam/hari 24
x hari 15 x kg/jam 287,5248
= 102,2480 m3 Faktor kelonggaran = 10 %
Volume tangki, Vt = (1 + 0,1) . 51,1215 m3 = 112,4728 m3
Fraksi volum = 0,9091
4728 , 112
2480 ,
102
t l V V
Dari tabel 10.59 pada buku Perry dan Green, Chemical Engineering Handbook
edisi 8 diperoleh untuk fraksi volum 0,9091 maka H/D = 0,8535
b. Diameter dan tinggi shell
Volume tangki (V)
V = Vs
Kapasitas shell dengan H/D = 0,8535
θ = 2 arc cos (1-2H/D)
