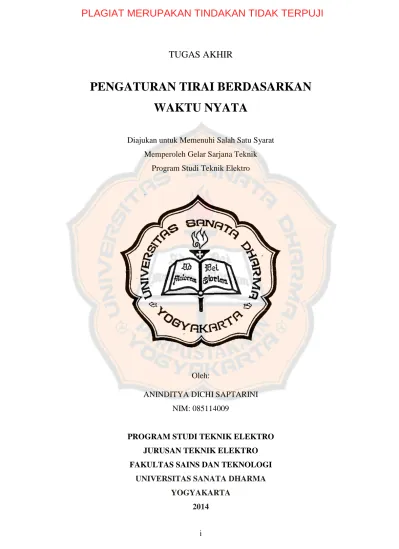

PENGATURAN TIRAI BERDASARKAN WAKTU NYATA

i

TUGAS AKHIR

PENGATURAN TIRAI BERDASARKAN

WAKTU NYATA

Diajukan untuk Memenuhi Salah Satu Syarat Memperoleh Gelar Sarjana Teknik

Program Studi Teknik Elektro

Oleh:

ANINDITYA DICHI SAPTARINI NIM: 085114009

PROGRAM STUDI TEKNIK ELEKTRO JURUSAN TEKNIK ELEKTRO FAKULTAS SAINS DAN TEKNOLOGI

UNIVERSITAS SANATA DHARMA YOGYAKARTA

ii

FINAL PROJECT

CURTAIN CONTROL BASED ON

REAL TIME CLOCK

Presented as Partial Fullfillment of Requirements To Obtain the Sarjana Teknik Degree In Electrical Engineering Study Program

ANINDITYA DICHI SAPTARINI NIM: 085114009

ELECTRICAL ENGINEERING STUDY PROGRAM DEPARTMENT OF ELECTRICAL ENGINEERING

FACULTY OF SCIENCE AND TECHNOLOGY SANATA DHARMA UNIVERSITY

YOGYAKARTA 2014

HALAMAN

PERSETUJUAFI

TUGAS

AKHIR

PENGATURAN

TIRAI

BERDASARKAN

WAKTU

NTYATA

(CURTAIN CQNTROL WITH

REAL TIME

CLOCK)

1u

ffi6#ffi

ffifi;

Ketua Sekretaris Anggota

HALAMAN

PENGESAHAN

TUGAS

AKHIR

,

,

PENGATURAN

TIRAI

BERDASARKA}I

WAKTUI\IYATA

Martanto, S.T., M.T.

Yoryakarta,Zg

3q^

2ot4

Fakultas Sains dan Teknologi Universitas Sanata Dharma

Tanda Tangan

.

PERSIYATAA}T

KEASLIAN

KARYA

J

*Saya _{meirydakan dengan sesmgguhya hhwa tugas akhir yang siya tutis ini}

tidak me,muat karya

eu

bagian karya orang lain,

kecuali yeg tetah disobr*kan datam hrtipm dm ddar

pudq

sebgaimsna lfrrnaknya kary& ilmiah."

vi

HALAMAN PERSEMBAHAN DAN MOTTO HIDUP

MOTTO

Belajarlah dari siapapun, apapun, kapanpun, dimanapun

karena pada suatu saat hal itu akan bermanfaat bagi diri kita sendiri

dan kita akan berterima kasih pada diri kita sendiri karena hal itu.

Dengan ini kupersembahkan karyaku untuk Tuhan Yesus Kristus dan Bunda Maria Keluargaku tercinta Teman-teman seperjuangan Kekasih hatiku Dan semua orang yang mengasihiku Terima kasih untuk semuanya...

IIALAMAN

PER}TYATAAN

PERSETUJUAI{

PUBLIKASI

KARYA

ILMIAH

UNTUK

KEPENTINGAN

AKADEMIS

Yaag bertanda tangan di bawah ini, saya mahasiswa Universitas Sanata Dharma :

Nama : Aninditya Dichi Saptarini

Nomor

Mahasiswa

: 0851 14009

Demi pengembangan

ilmu

pengetahuan, saya memberikan kepada Perpustakaan

Universitas Sanata Dharma karya ilmiah saya yang berjudul :

PENGATIIRAN

TIRAI

BERDASARKAI\ WAKTU hIYATA

beserta peraagkat yang diperlukan (bila ada). Dengan demikian saya memberikan kepada

Perpustakaan Universitas Sanata Dharma hak rmtuk menyimpan, mengalihkan dalam

bentuk media lain, mengelolanya dalaur bentuk pangkalan data, mendistribusikan secara

terbatas, dan mempublikasikannya di intenret atau media lain untuk kepentingan akademis

tanpa perlu meminta ljin dari saya maupun memberikan royalti kepada saya selama tetap

mencantumkan nama saya sebagai penulis.

Demikian pernyataan ini yang sayabuat dengan sebenarnya.

Yogyakarta" 18 Desember 2013

viii

INTISARI

Setiap orang menginginkan segala sesuatu dapat dilakukan secara otomatis dan mudah. Salah satu contohnya adalah membuka dan menutup tirai. Banyak rumah berjendela besar menyulitkan penghuni rumah jika harus membuka dan menutup tirai berulang kali. Padahal banyak manfaat sinar matahari yang masuk ke dalam ruangan jika tirai dibuka. Pengaturan tirai secara otomatis membantu penghuni rumah untuk membuka tirai diwaktu tertentu.

Pengguna terlebih dahulu memasukkan data waktu menggunakan keypad. Ada dua menu pada alat yang dibuat yaitu menu otomatis dan menu manual. Pada menu otomatis, pengguna dapat memilih 1 dari 7 mode yang sudah disediakan, sedangkan pada menu manual pengguna dapat memasukkan waktu secara bebas sampai 3 kali. Mikrokontroler ATmega32 mengendalikan sistem sehingga saat data waktu masukan sama dengan waktu yang berjalan, motor akan berputar membuka atau menutup tirai sampai limit switch tertekan dan motor akan berhenti.

Hasil tugas akhir yang dirancang menggunakan mikrokontroler ATmega32 ini berupa prototipe pengaturan tirai berdasarkan waktu nyata berhasil dibuat dan bekerja dengan baik. Waktu nyata dirancang menggunakan RTC DS1307 dengan kesalahan 0 % dan waktu ditampilkan pada LCD.

ix

ABSTRACT

Everyone wants everything done automatically and easily. One of the examples is to open and close the curtains. A house with lots of large windows complicate occupants when they have to open and close the curtains repeatedly. Whereas there are many benefits of sunlight entering the room when the curtain opened. Setting curtain automatically will help occupants to open the curtain in certain time.

First, the user need to insert time using keypad. There are two options in the appliance; automatic menu and manual menu. In the automatic menu, the user just need to select one of seven provided mode, while on the manual menu the user can manually enter a time freely until 3 inputs. ATmega32 microcontroller controls the system, so when the input data time equal to the running time, the motor will rotate to open or close the curtains until limit switch is pressed and the motor will stop.

The results of the final project which is designed by using the ATmega32 microcontroller prototype curtain arrangement based on real time has successfully created and worked well. Real time is designed using DS1307 RTC with an error 0 % and the time displayed on the LCD.

KATAPENGANTAR

Puji dan syukur penulis panjatkan kepada Tuhan Yesus Kristus karena telah

memberikan berkat-Nya sehingga penulis dapat menyelesaikan laporan akhir

ini

dengan

baik. Laporan akhir ini disusun untuk memenuhi syarat memperoleh gelar sarjana. Penulis mengucapkan terima kasih kepada :

1.

Dekan Fakultas Sains dan Teknologi Universitas Sanata Dharma Yogyakarta.

2.

Ketua Program Studi Teknik Elekho Universitas Sanata Dharma Yogyakarta.

3.

k.

Tjendro, M.Kom., dosen pembimbing yang dengan penuh pengertian dan

ketulusan hati memberi bimbingan, kritilq saran, serta motivasi dalam penulisan

skripsi ini.

4.

B. Wuri Haxini, S.T., M.T., dan Martanto, S.T., M.T., dosen penguji yang telah memberikan masukan, bimbingan, saran dalam merevisi sluipsi ini.

5.

Kedua orang tua dan adik-adik saya, atas dukungan, doa, cintq perhatian, kasih sayang yang tiada henti.

6.

Staffsekretariat Teknik Elekho, atas bantuan dalam melayani matrasiswa.

7.

Jonatan Bagas, atas perhatian, sernangat dan dengan setia mendukung saya dalam menyelesaikan skripsi ini.

8.

Maria Ratna dan Rian, yang selalu mendukung dalam proses penyelesaian skripsi

ini.

9.

Teman-teman seperjuangan Teknik Elekho angkatan 2008, teman-teman OMK Laurensius, Socchissora Choir, dan semua teman yang mendukung saya dalam menyelesaikan skripsi ini.

10. Semua pihak yang tidak dapat disebutkan satu persatu atas semua dukungan yang telatr diberikan dalam penyelesaian slaipsi ini.

Penulis menyadari bahwa dalam penyusunan laporan

alfiir ini

masih mengalami

kesulitan dan tidak lepas dari kesalatran. Oleh karena itu, penulis mengharapkan masukan,

kritik dan saran yang membangun agar skripsi ini menjadi lebih baik. Dan semoga skripsi ini dapat bermanfaat sebagaimana mestinya.

xi

DAFTAR ISI

HALAMAN JUDUL

... i

HALAMAN PERSETUJUAN

... iii

HALAMAN PENGESAHAN

... iv

PERNYATAAN KEASLIAN KARYA

... v

HALAMAN PERSEMBAHAN DAN MOTTO HIDUP

... vi

LEMBAR PERNYATAAN PERSETUJUAN PUBLIKASI KARYA

ILMIAH UNTUK KEPENTINGAN AKADEMIS

... vii

INTISARI

... viii

ABSTRACT

... ix

KATA PENGANTAR

... x

DAFTAR ISI

... xi

DAFTAR GAMBAR

... xiv

DAFTAR TABEL

... xvii

DAFTAR LAMPIRAN

... xviii

BAB I PENDAHULUAN

1.1 Latar Belakang ... 1

1.2 Tujuan dan Manfaat... 2

1.3 Batasan Masalah... 2

1.4 Metodologi Penelitian ... 2

BAB II DASAR TEORI

2.1 Mikrokontroler ATmega8535 ... 4

2.1.1 Arsitektur ATmega8535... ………. 4

2.1.2 Peta MemoriATmega8535... ………. 4

2.1.3 Reset... ………. 7

2.1.4 Osilator Eksternal... ………. 7

xii

2.1.5.1 Register Pengendali Timer1... ...………. 8

2.1.6 Mode Operasi... ………. 13

2.2 Real Time Clock DS1307 ... 17

2.3 Komunikasi I2C ... 18

2.4 Liquid Crystal Display (LCD) 2x16... 21

2.5 Light-Emitting Diode (LED) ... 24

2.6 Keypad... 25

2.7 Motor DC 12V... 26

2.8 Limit Switch ... 26

2.9 L298... 27

BAB III PERANCANGAN

3.1 Proses Kerja Sistem... ………. 29

3.2 Perancangan Prototipe ... ………. 30

3.3 Perancangan Perangkat Keras ... 31

3.3.1 Sistem Minimum ATmega8535 ... ………. 31

3.3.2 Rangkaian LCD 2x16... ………. 33

3.3.3 Sensor LM35 ... ………. 32

3.3.4 Rangkaian Motor DC ... ………. 34

3.3.5 Keypad... ………. 36

3.4 Perancangan Perangkat Lunak ... 37

3.4.1 Diagram Alir Sistem………... 37

3.4.2 Diagram Alir Pengaturan RTC... ………. 38

3.4.3 Diagram Alir Subrutin Menu ... ………. 38

3.4.4 Diagram Alir Proses ... ………. 40

BAB IV HASIL DAN PEMBAHASAN

4.1. Hasil Implementasi Alat ... 42

4.2. Pengujian Keberhasilan Sistem ... 45

4.3. Pengujian Rangkaian Penyearah ... ………. 47

4.4. Pengujian Rangkaian Penggerak ... ………. 48

4.5. Pengujian Rangkaian RTC ... 48

xiii

4.6.1. Program Sistem ... ………. 49

4.6.2. Program Pengaturan RTC ... ………. 51

4.6.3. Program Menu ... ………. 55

4.6.4. Program EEPROM ... ………. 56

4.6.5. Program Subrutin Menu ... ………. 57

4.6.6. Program Proses... ………. 61

BAB V KESIMPULAN DAN SARAN

5.1. Kesimpulan... 62

5.2. Saran ... 62

DAFTAR PUSTAKA

... 63

xiv

DAFTAR GAMBAR

Halaman

Gambar 1.1. Diagram blok perancangan... 3

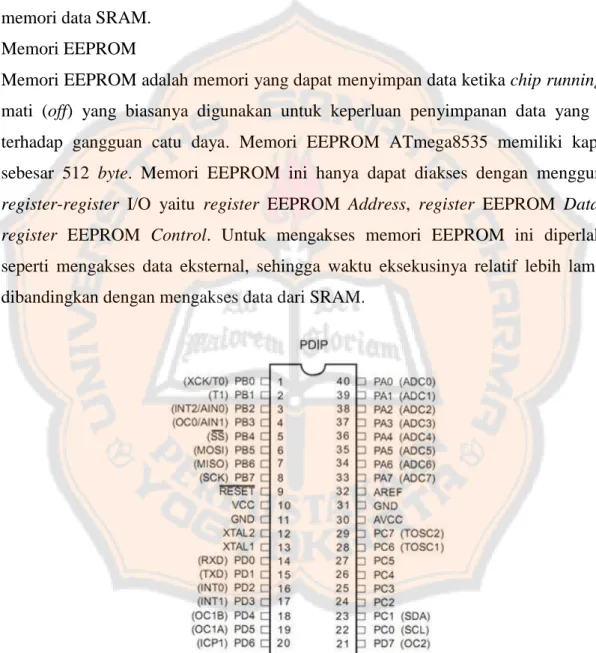

Gambar 2.1. Konfigurasi pin Atmega8535 ... 5

Gambar 2.2. Rangkaian reset ... 7

Gambar 2.3. Kristal (XTAL)... 8

Gambar 2.4. Pulsa Fast PWM... 15

Gambar 2.5. Pulsa Phase Correct PWM... 16

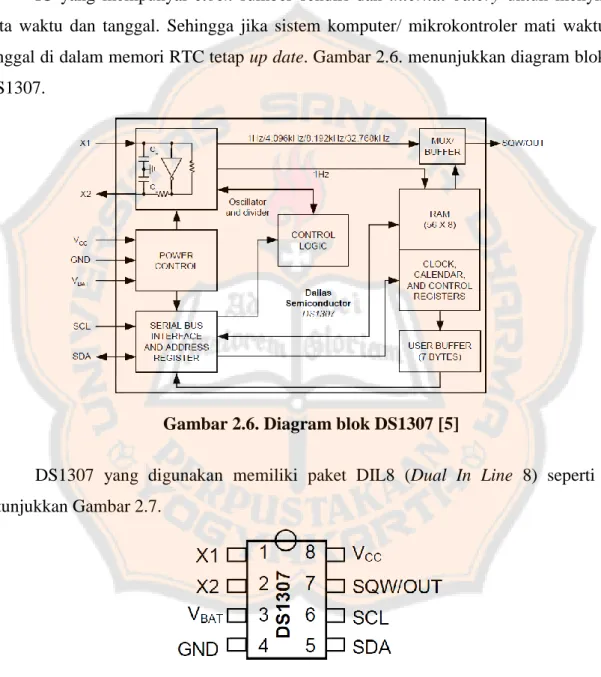

Gambar 2.6. Diagram blok DS1307... 17

Gambar 2.7. Konfigurasi pin RTC DS1307 ... 17

Gambar 2.8. Konfigurasi umum DS1307 dengan mikrokontroler ... 19

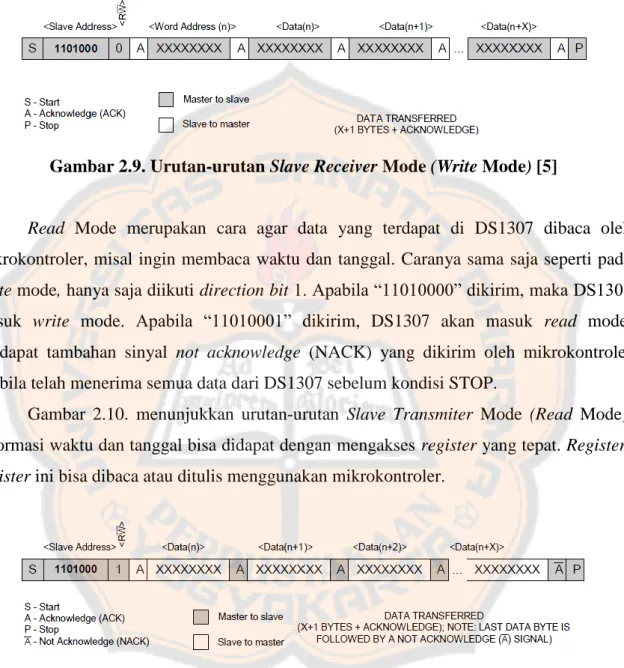

Gambar 2.9. Urutan-urutan Slave Receiver Mode (Write Mode)... 20

Gambar 2.10. Urutan-urutan Slave Transmitter Mode (Read Mode)... 20

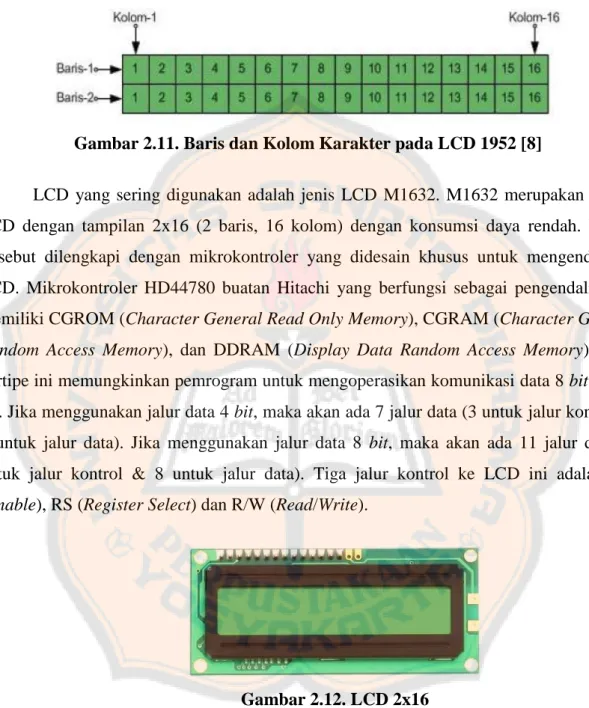

Gambar 2.11. Baris dan Kolom Karakter pada LCD ... 22

Gambar 2.12. LCD 2x16 ... 22

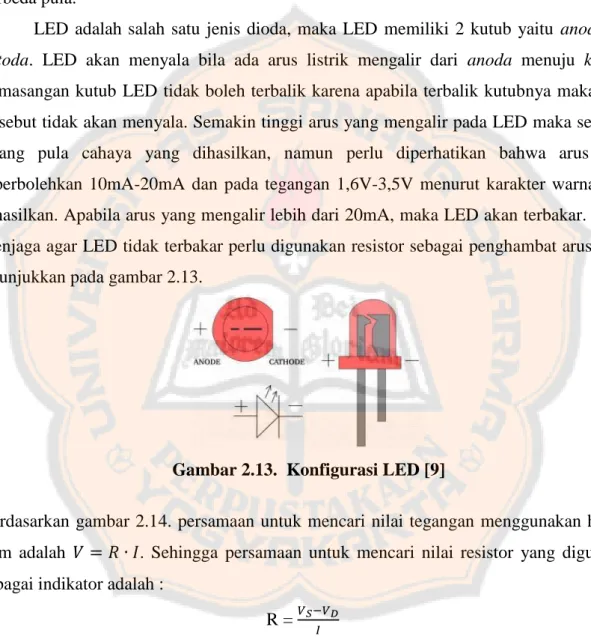

Gambar 2.13. Konfigurasi LED ... 24

Gambar 2.14. Rangkaian indikator LED... 25

Gambar 2.15. Rangkaian keypad... 25

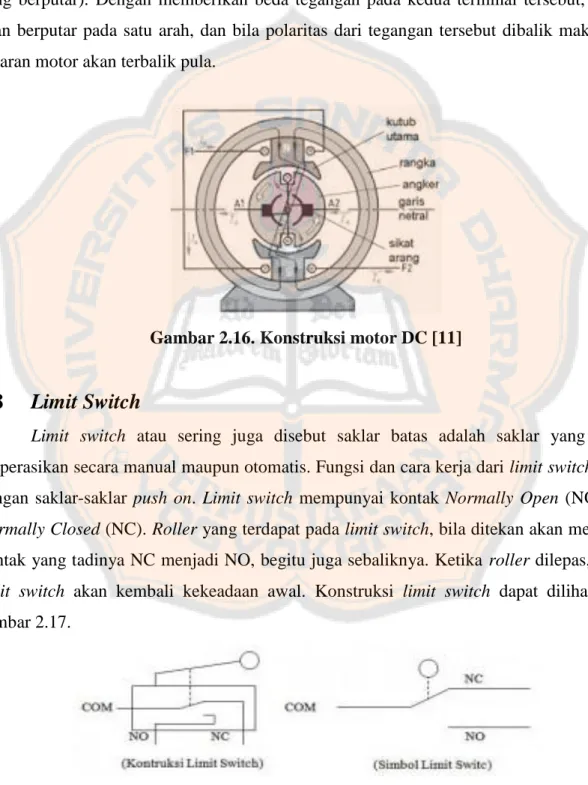

Gambar 2.16. Konstruksi motor DC ... 26

Gambar 2.17. Konstruksi limit switch ... 26

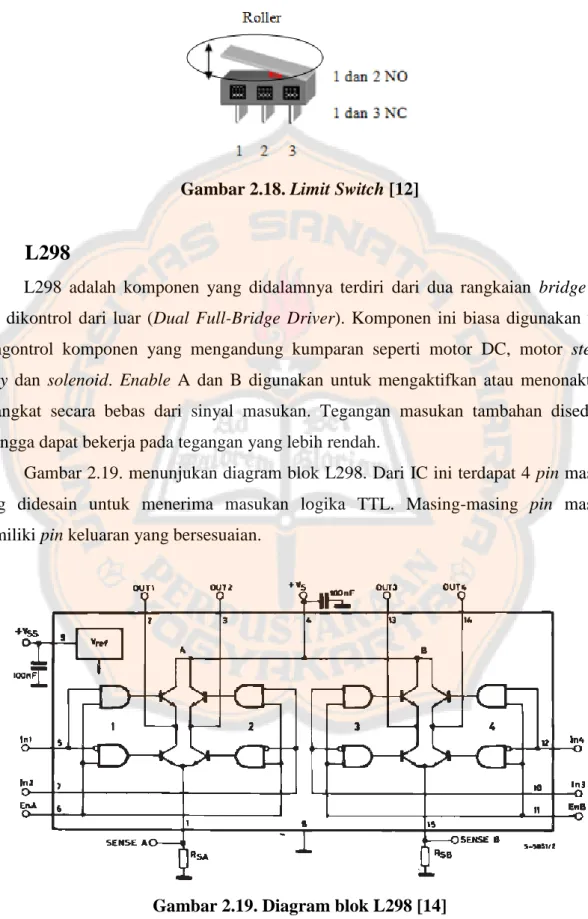

Gambar 2.18. Limit Switch ... 27

Gambar 2.19. Diagram blok L298... 27

Gambar 2.20. Konfigurasi pin L298 ... 28

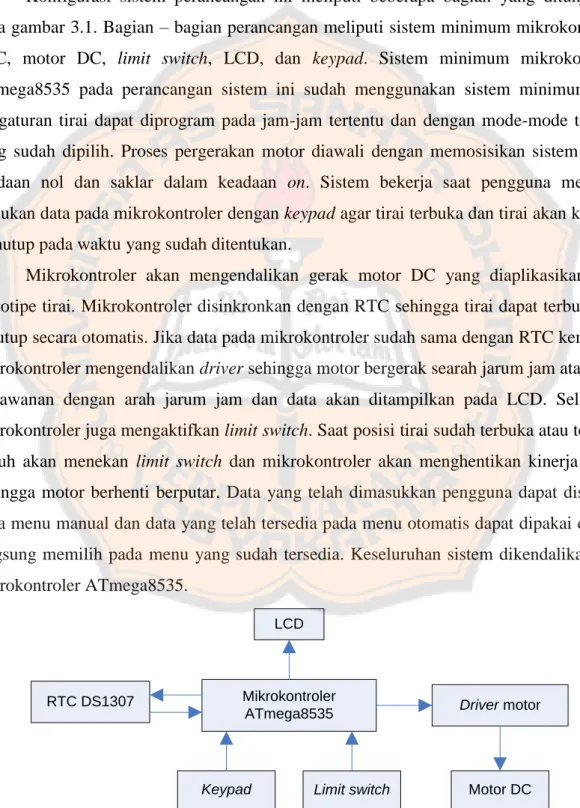

Gambar 3.1. Diagram blok perancangan... 29

Gambar 3.2. Desain tampak belakang... 30

Gambar 3.3. Desain tampak dari dalam ... 30

Gambar 3.4. Sistem minimum ATmega8535... 31

Gambar 3.5. Rangkaian sistem minimum ATmega8535 ... 32

Gambar 3.6. Rangkaian LCD ... 33

Gambar 3.7. Rangkaian RTC DS1307 ... 34

xv

Gambar 3.9. Rangkaian keypad 4x4... 36

Gambar 3.10. Diagram alir sistem... 37

Gambar 3.11. Diagram alir pengaturan RTC ... 38

Gambar 3.12. Diagram alir menu manual ... 39

Gambar 3.13. Diagram alir menu otomatis ... 40

Gambar 3.14. Diagram alir proses... 41

Gambar 4.1. Prototipe ruangan... 42

Gambar 4.2. Perbandingan compiler program ... 42

Gambar 4.3. Rangkaian mikrokontroler... 44

Gambar 4.4. Rangkaian driver ... 44

Gambar 4.5. Rangkaian RTC ... 44

Gambar 4.6. LCD ... 44

Gambar 4.7. Rangkaian Penyearah 6 Volt ... 44

Gambar 4.8. Rangkaian Penyearah 12 Volt ... 44

Gambar 4.9. Keypad 4x4... 44

Gambar 4.10. Frekuensi pada RTC ... 48

Gambar 4.11. Listing program inisialisasi... 49

Gambar 4.12. Tampilan awal ... 49

Gambar 4.13. Listing program sistem ... 50

Gambar 4.14. Inisialisasi port komunikasi RTC... 51

Gambar 4.15. Listing program setting tanggal ... 51

Gambar 4.16. Tampilan setting tanggal ... 52

Gambar 4.17. Listing batasan masukan tanggal ... 52

Gambar 4.18. Tampilan jika data masukan dari keypad salah ... 52

Gambar 4.19. Listing program memasukkan data hari ... 52

Gambar 4.19. (lanjutan) Listing program memasukkan data hari ... 53

Gambar 4.20. Tampilan pilihan hari ... 53

Gambar 4.21. Listing nama hari ... 53

Gambar 4.22. Listing program setting waktu ... 54

Gambar 4.23. Tampilan setting waktu ... 54

Gambar 4.24. Listing batas masukan waktu... 54

Gambar 4.25. Tampilan waktu, tanggal, dan hari ... 55

xvi

Gambar 4.27. Listing program menu... 56

Gambar 4.28. Listing program EEPROM ... 56

Gambar 4.29. Listing program menu otomatis... 57

Gambar 4.30. Tampilan setelah memilih menu otomatis... 57

Gambar 4.31. Tampilan memilih mode 1 pada menu otomatis ... 57

Gambar 4.32. Listing program waktu buka ... 58

Gambar 4.33. Tampilan memasukkan waktu buka ... 58

Gambar 4.34. Listing program waktu tutup ... 58

Gambar 4.34. (lanjutan) Listing program waktu tutup... 59

Gambar 4.35. Tampilan memasukkan waktu tutup... 59

Gambar 4.36. Listing program menu manual... 59

Gambar 4.37. Tampilan waktuBuka[i]>=waktuTutup[i] ... 60

Gambar 4.38. Tampilan waktuBuka[i]<waktuTutup[i-1] ... 60

Gambar 4.39. Tampilan menambah data masukan pada menu manual ... 60

Gambar 4.40. Tampilan data masukan menu manual setelah 3 pasang data ... 60

Gambar 4.41. Pengaturan PWM... 61

xvii

DAFTAR TABEL

Halaman

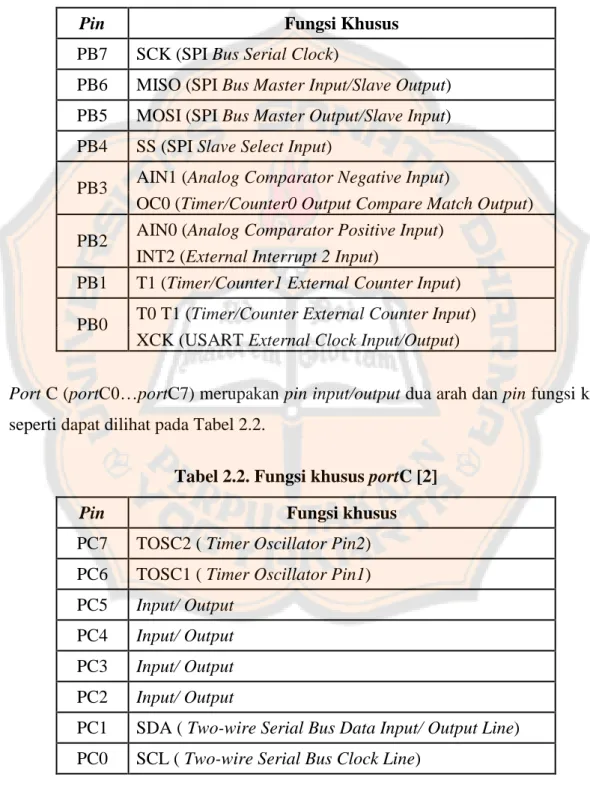

Tabel 2.1. Fungsi khusus port B ... 6

Tabel 2.2. Fungsi khusus port C ... 6

Tabel 2.3. Fungsi khusus port D ... 7

Tabel 2.4. Register TCCR1A ... 8

Tabel 2.5. Mode normal dan CTC ... 9

Tabel 2.6. Mode Fast PWM ... 9

Tabel 2.7. Mode Phase Correct dan Phase & Frekuensi PWM... 9

Tabel 2.8. Mode operasi ... 10

Tabel 2.9. Register TCCR1B ... 10

Tabel 2.10. Prescaler timer/counter1 ... 11

Tabel 2.11. Register 1A ... 11

Tabel 2.12. Register 1B ... 12

Tabel 2.13. Register 1 ... 12

Tabel 2.14. Register TIMSK ... 12

Tabel 2.15. Register TIFR ... 13

Tabel 2.16. Register-register pada DS1307 ... 21

Tabel 2.17. Fungsi Pin-pin LCD ... 23

Tabel 3.1. Penggunaan port-port pada mikrokontroler ... 32

Tabel 3.2. Penggunaan tombol pada keypad ... 34

Tabel 4.1. Hasil pengujian pergerakan motor pada menu otomatis ... 46

Tabel 4.2. Hasil pengujian limit switch pada menu otomatis ... 46

Tabel 4.3. Hasil pengujian pergerakan motor pada menu manual ... 46

Tabel 4.4. Hasil pengujian limit switch pada menu manual ... 47

Tabel 4.5. Hasil pengujian tegangan keluaran penyearah ... 47

xviii

DAFTAR LAMPIRAN

L.1. Hasil pengujian pergerakan motor pada menu otomatis ... L1 L.2. Hasil pengujian limit switch pada menu otomatis ... L2 L.3. Hasil pengujian pergerakan motor pada menu manual dengan 1 pasang data

masukan ... L3 L.4. Hasil pengujian pergerakan motor pada menu manual dengan 2 pasang data

masukan ... L3 L.5. Hasil pengujian pergerakan motor pada menu manual dengan 3 pasang data

masukan ... L3 L.6. Hasil pengujian limit switch pada menu manual dengan 1 pasang data masukan

... ... L4 L.7. Hasil pengujian limit switch pada menu manual dengan 2 pasang data masukan

... ... L4 L.8. Hasil pengujian limit switch pada menu manual dengan 3 pasang data masukan

... ... L4 L.9. Listing Program Keseluruhan ... ... L5 L.10. Rangkaian Keseluruhan ... L27

1

BAB I

PENDAHULUAN

1.1. Latar Belakang

Pada dasarnya sebagian besar manusia ingin hidup serba enak. Seiring perkembangan zaman yang semakin pesat berbagai peralatan elektronik diciptakan menggunakan kendali jarak jauh maupun otomatis. Dalam perkembangan selanjutnya tidak hanya menuntut manusia akan kebutuhannya tetapi juga gaya hidup peradaban modern. Pada perumahan di daerah perkotaan misalnya, peralatan elektronik yang yang memakai kendali jarak jauh maupun otomatis dan banyak dijumpai adalah air conditioner (AC) dan

remote televisi.

Setiap orang menginginkan segala sesuatu dapat dilakukan secara otomatis dan mudah, salah satu contohnya adalah membuka dan menutup tirai. Kesibukan pekerjaan maupun aktivitas sehari-hari menyebabkan manusia tidak memilih untuk membuka tirai pada pagi hari padahal banyak sekali manfaat yang didapat saat tirai terbuka. Seperti yang diketahui manfaat sinar matahari di pagi hari yang masuk ke ruangan dapat menyirkulasi udara sehingga udara dalam ruangan bisa lebih segar dan sejuk. Pencahayaan pada ruangan sebaiknya bersumber pada cahaya alami sehingga selain sehat juga dapat menghemat energi pada siang hari dan tidak perlu menyalakan lampu di siang hari. Selain sebagai sumber vitamin D pada pagi hari, sinar matahari juga bisa berfungsi untuk membunuh beberapa jenis jamur dan bakteri negatif. Cahaya alami (yang berasal dari matahari) yang masuk ke dalam ruangan dapat membersihkan ruangan sekaligus menghangatkan ruangan agar tidak lembab [1].

Bagi penghuni rumah yang memiliki jendela besar tentu akan merasa kesulitan saat harus menarik tali untuk membuka tirai dan menutup tirai jika dalam satu hari harus melakukannya berulang kali. Dengan adanya tirai otomatis, maka dalam prosesnya akan memudahkan pekerjaan manusia menjadi lebih efisien untuk mengerjakan sesuatu yang lain dan penghematan waktu bagi mereka yang memiliki jendela besar. Melihat situasi yang terjadi maka perlu didesain tirai otomatis untuk memenuhi kebutuhan manusia dalam hal membuka dan menutup tirai secara otomatis diwaktu-waktu tertentu.

Penulis ingin mengaplikasikan suatu karya yang praktis dan berguna bagi masyarakat dalam kehidupan sehari-hari. Hal inilah mendasari penulis untuk mengambil tema dalam

tugas akhir yang berjudul “Pengaturan Tirai Berdasarkan Waktu Nyata”. Sistem ini akan membandingkan waktu nyata (berdasarkan pembagian waktu wilayah) dengan data yang dipilih oleh pengguna. Jika waktu keduanya sama maka mikrokontroler sebagai pengendali sistem akan menggerakkan motor secara otomatis untuk membuka atau menutup tirai. Penulis melihat bahwa penggunaan tirai otomatis akan memeroleh tanggapan positif di bidang arsitektur karena akan memiliki daya jual yang tinggi pada suatu proyek properti.

1.2. Tujuan dan Manfaat Penelitian

Tujuan penelitian ini adalah menghasilkan prototipe ruangan berupa tirai otomatis menggunakan Real Time Clock (RTC) DS1307 dengan mikrokontroler ATmega8535.

Manfaat penelitian ini sebagai alat yang praktis untuk mempermudah memasukkan unsur cahaya matahari ke dalam ruangan diwaktu-waktu tertentu.

1.3. Batasan Masalah

Penelitian dibatasi pada pembuatan prototipe sebagai sarana menyimulasikan alat dengan menggunakan RTC dan program pengaksesan data untuk mengendalikan arah putaran motor DC dengan masukan dari keypad.

Batasan masalah dalam penelitian ini adalah: a. Menggunakan mikrokontroler ATmega8535 b. Menggunakan Real Time Clock (RTC) DS1307 c. Menggunakan driver seri L298

d. Penggerak tirai menggunakan motor DC 12V

e. Menyimpan 7 mode buka-tutup tirai sebagai menu otomatis dan 1 menu manual

1.4. Metodologi Penelitian

Berdasarkan tujuan yang ingin dicapai maka metode-metode yang digunakan dalam penyusunan tugas akhir ini adalah:

a. Studi Literatur

Studi literatur yang dimaksudkan adalah mengumpulkan dan mencari literatur dari buku, artikel maupun dari sumber lain yang menunjang dari perencanaan dan yang berkaitan dengan masalah yang dibahas dalam tugas akhir ini.

b. Perancangan subsistem hardware dan software

Perancangan bertujuan untuk memeroleh rancangan dari sistem tirai yang secara otomatis bekerja saat dibutuhkan. Dalam perancangan ini ada proses yang dikendalikan yaitu gerak arah putaran motor DC.

Rancangan hardware adalah untuk menentukan piranti-piranti yang dibutuhkan selama proses dan juga rangkaian-rangkaian elektronika yang akan digunakan. Sistem mekanik yang diperlukan untuk menggerakkan pengait tirai adalah motor DC dan dari segi elektronika adalah rangkaian driver, sistem minimum mikrokontroler dan rangkaian RTC. Untuk menjalankan sistem ini dibutuhkan rancangan software yang meliputi pembuatan program dan logika-logika yang diperlukan untuk mengendalikan gerak motor DC berdasarkan data masukan waktu nyata.

c. Pembuatan subsistem hardware dan software

Berdasarkan gambar 1.1., rangkaian akan bekerja saat pengguna memasukkan data dengan mengatur pada waktu tertentu untuk membuka atau menutup tirai. Setelah diproses, maka mikrokontroler mengendalikan driver agar motor bergerak searah jarum jam atau berlawanan dengan arah jarum jam sesuai dengan posisi awal tirai.

RTC

Penampil

Mikrokontroler Driver motor

Motor DC Masukan

Gambar 1.1. Diagram blok perancangan d. Proses pengambilan data.

Pengambilan data dilakukan dengan cara mengatur masukan dari keypad pada pukul berapa tirai akan dibuka atau ditutup secara manual maupun otomatis. Setelah itu dilakukan pengamatan pada arah gerakan motor DC untuk dapat membuka maupun menutup tirai dan pengamatan terhadap ketepatan waktu.

e. Analisis dan penyimpulan hasil percobaan.

Analisis data dilakukan dengan melihat persentase kesalahan yang terjadi pada sistem, yaitu pada hardware dan software. Kesimpulan berupa hasil perancangan yang terjadi.

4

BAB II

DASAR TEORI

2.1

Mikrokontroler ATmega8535

Mikrokontroler adalah sebuah sistem microprocessor yang didalamnya sudah terdapat CPU, ROM, RAM, I/O, clock dan peralatan internal lainnya yang sudah saling terhubung dan terorganisasi (teralamati) dengan baik oleh pabrik pembuatnya dan dikemas dalam satu chip yang siap pakai [2]. Sehingga pengguna tinggal memrogram isi ROM sesuai aturan penggunaan oleh pabrik yang membuatnya.

2.1.1 Arsitektur ATmega8535

Mikrokontroler ATmega8535 memiliki arsitektur sebagai berikut [3] : a. Saluran I/O sebanyak 32 buah, yaitu PortA, PortB, PortC dan PortD

b. ADC 10 bit sebanyak 8 channel

c. Tiga buah timer/counter yaitu Timer0, Timer1, dan Timer2 d. Watchdog Timer dengan osilator internal

e. SRAM sebanyak 512 byte

f. Memori Flash sebesar 8 Kbyte

g. Sumber Interupsi internal dan eksternal h. Port SPI (Serial Pheriperal Interface) i. EEPROM on board sebanyak 512 byte j. Komparator analog

k. Port USART (Universal Shynchronous Ashynchronous Receiver Transmitter)

2.1.2 Peta Memori ATmega8535

Mikrokontroler ATmega8535 memiliki 3 jenis memori yaitu memori flash, memori data dan memori EEPROM [2].

a. Memori flash

ATmega8535 memiliki kapasitas memori flash sebesar 8 Kbyte mulai dari alamat 0000h – 0FFFh, masing-masing alamat memiliki lebar data 16 bit. Memori ini terbagi menjadi 2 bagian yaitu bagian aplikasi dan bagian boot.

b. Memori data

Memori data pada ATmega8535 memiliki kapasitas sebesar 608 byte yang terbagi menjadi 3 bagian yaitu register serbaguna, register I/O dan SRAM. ATmega8535 memiliki 32 byte register serbaguna, 64 byte register I/O yang dapat diakses sebagai bagian dari memori RAM (menggunakan instruksi LD atau ST) atau dapat juga diakses sebagai I/O (menggunakan instruksi IN atau OUT), dan 512 byte digunakan untuk memori data SRAM.

c. Memori EEPROM

Memori EEPROM adalah memori yang dapat menyimpan data ketika chip running atau mati (off) yang biasanya digunakan untuk keperluan penyimpanan data yang tahan terhadap gangguan catu daya. Memori EEPROM ATmega8535 memiliki kapasitas sebesar 512 byte. Memori EEPROM ini hanya dapat diakses dengan menggunakan

register-register I/O yaitu register EEPROM Address, register EEPROM Data, dan register EEPROM Control. Untuk mengakses memori EEPROM ini diperlakukan

seperti mengakses data eksternal, sehingga waktu eksekusinya relatif lebih lama bila dibandingkan dengan mengakses data dari SRAM.

Gambar 2.1. Konfigurasi pin ATmega8535 [2]

Konfigurasi pin ATmega8535 dapat dilihat pada Gambar 2.1. dari gambar diatas dapat dijelaskan fungsi dari masing-masing pin ATmega8535 sebagai berikut [2]:

2. GND merupakan pin Ground.

3. Port A (portA0...portA7) merupakan pin input/output dua arah dan pin input ADC. 4. Port B (portB0…portB7) merupakan pin input/output dua arah dan dan pin fungsi

khusus, seperti dapat dilihat pada Tabel 2.1.

Tabel 2.1. Fungsi khusus port B [2]

Pin Fungsi Khusus

PB7 SCK (SPI Bus Serial Clock)

PB6 MISO (SPI Bus Master Input/Slave Output) PB5 MOSI (SPI Bus Master Output/Slave Input) PB4 SS (SPI Slave Select Input)

PB3 AIN1 (Analog Comparator Negative Input)

OC0 (Timer/Counter0 Output Compare Match Output) PB2 AIN0 (Analog Comparator Positive Input)

INT2 (External Interrupt 2 Input)

PB1 T1 (Timer/Counter1 External Counter Input) PB0 T0 T1 (Timer/Counter External Counter Input)

XCK (USART External Clock Input/Output)

5. Port C (portC0…portC7) merupakan pin input/output dua arah dan pin fungsi khusus, seperti dapat dilihat pada Tabel 2.2.

Tabel 2.2. Fungsi khusus portC [2]

Pin Fungsi khusus

PC7 TOSC2 ( Timer Oscillator Pin2) PC6 TOSC1 ( Timer Oscillator Pin1) PC5 Input/ Output

PC4 Input/ Output

PC3 Input/ Output

PC2 Input/ Output

PC1 SDA ( Two-wire Serial Bus Data Input/ Output Line) PC0 SCL ( Two-wire Serial Bus Clock Line)

6. Port D (portD0…portD7) merupakan pin input/output dua arah dan pin fungsi khusus, seperti yang terlihat pada Tabel 2.3.

Tabel 2.3. Fungsi khusus port D [2]

Pin Fungsi khusus

PD7 OC2 (Timer/Counter Output Compare Match Output) PD6 ICP (Timer/Counter1 Input Capture Pin)

PD5 OC1A (Timer/Counter1 Output Compare A Match Output) PD4 OC1B (Timer/Counter1 Output Compare B Match Output) PD3 INT1 (External Interrupt 1 Input)

PD2 INT0 (External Interrupt 0 Input) PD1 TXD (USART Output Pin) PD0 RXD (USART Input Pin)

7. RESET merupakan pin yang digunakan untuk me-reset mikrokontroler. 8. XTAL1 dan XTAL2 merupakan pin input clock eksternal.

9. AVCC merupakan pin input tegangan untuk ADC. 10. AREFF merupakan pin input tegangan referensi ADC.

2.1.3 Reset

Chip akan reset jika tegangan catu nol atau pin RST dipaksa 0 [2]. Jika

membutuhkan tombol reset, dapat ditambahkan dengan rangkaian reset seperti gambar 2.2.

Gambar 2.2. Rangkaian reset [2]

2.1.4 Osilator Eksternal

Rangkaian osilator eksternal adalah rangkaian pembangkit frekuensi untuk menentukan besarnya waktu untuk tiap siklus pada mikrokontroler [2]. Waktu yang dibutuhkan tiap satu siklus dapat dilakukan dengan persamaan berikut:

Tcycle =

dengan:

fosc adalah frekuensi clock chip

Tcycle adalah waktu untuk tiap satu siklus mikrokontroler

Komponen XTAL biasanya digunakan untuk membangkitkan clock mikrokontroler. Keuntungan dari penggunaan komponen ini adalah penentuan frekuensi osilator yang tepat. Nilai XTAL yang digunakan untuk sistem minimum ATmega8535 adalah 12MHz.

Gambar 2.3. Kristal (XTAL)

2.1.5 Timer/Counter1

Timer/counter1 adalah sebuah timer/counter yang mempunyai kapasitas cacahan 16 bit baik pulsa/ clock internal maupun eksternal yang dilengkapi prescaler sumber pulsa/ clock hingga 10 bit [2]. Timer/counter1 dapat digunakan untuk :

a. Timer/counter biasa

b. Clear Timer on Compare Match (auto reload) c. Counter pulsa eksternal.

d. Sebagai pembangkit frekuensi

e. Sebagai pembangkit gelombang PWM

2.1.5.1 Register Pengendali Timer1

1. Timer/Counter1 Control RegisterA – TCCR1A

Tabel 2.4. Register TCCR1A [2]

Bit 7 6 5 4 3 2 1 0

COM1A1 COM1A0 COM1B1 COM1B0 FOC1A FOC1B WGM11 WGM10 TCCR1A Read/Write W R/W R/W R/W R/W R/W R/W R/W

Initial Value 0 0 0 0 0 0 0 0

Bit 7:6 – COM1A1:0: Compare Output Mode for channel A

Bit-bit ini bertugas mengendalikan sifat pin OC1A atau OC1B yang berhubungan

dengan mode operasi yang digunakan.

Tabel 2.5. Mode normal dan CTC [2] COM1A1/

COM1B1

COM1A0/

COM1B0 Keterangan

0 0 Tidak dihubungkan dengan pin OC1A/ OC1B 0 1 Toggle pin OC1A/ OC1B saat compare match

1 0 Clear pin OC1A/ OC1B saat compare match

1 1 Set pin OC1A/ OC1B saat compare match

Tabel 2.6. Mode fast PWM [2] COM1A1/

COM1B1

COM1A0/

COM1B0 Keterangan

0 0 Tidak dihubungkan dengan pin OC1A/ OC1B

0 1

WGM13:0=15; toggle pin OC1A pada saat compare

match, pin OC1B tidak dihubungkan, untuk setting

WGM13:0 yang lain pin OC1A/ OC1B tidak dihubungkan

1 0 Clear pin OC1A/ OC1B saat compare match, set pin OC1A/ OC1B pada saat BOTTOM (noninverting) 1 1 Set pin OC1A/ OC1B saat compare match, clear

OC1A/ OC1B pada saat BOTTOM (inverting)

Tabel 2.7. Mode Phase Correct dan Phase & Frekuensi Correct PWM [2] COM1A1/

COM1B1

COM1A0/

COM1B0 Keterangan

0 0 Tidak dihubungkan dengan pin OC1A/ OC1B

0 1

WGM13:0=9 atau 14; toggle pin OC1A pada saat

compare match, pin OC1B tidak dihubungkan, untuk setting WGM13:0 yang lain pin OC1A/ OC1B tidak

dihubungkan

1 0

Clear OC1A/ OC1B saat compare match ketika counting-up, set pin OC1A/ OC1B saat compare match ketika counting-down (noninverting)

1 1

Set pin OC1A/ OC1B saat compare match ketika counting-up, clear pin OC1A/ OC1B saat compare match ketika counting-down (inverting)

Bit 3 – FOC1A: Force Output Compare for channel A

Bit – FOC1A/FOC1B hanya dapat digunakan ketika menggunakan mode operasi

non-PWM. Jika bit-bit ini di-set, maka akan memaksa terjadinya compare match.

Bit 1:0 – WGM11:0: Waveform Generator Mode

Kedua bit ini bersamaan dengan bit WGM13:12 dalam register TCCR1B berguna

untuk memilih mode operasi yang akan kita gunakan [2]. Tabel 2.8. Mode operasi [2]

2. Timer/Counter1 Control RegisterB – TCCR1B

Tabel 2.9. Register TCCR1B [2]

Bit 7 6 5 4 3 2 1 0

ICNC1 ICES1 - WGM13 WGM12 CS12 CS11 CS10 TCCR1B Read/Write R/W R/W R R/W R/W R/W R/W R/W

Initial Value 0 0 0 0 0 0 0 0

Bit 7 – INC1: Input Capture Noise Canceler

Penge-set-an bit ini akan mengaktifkan Input Capture Noise Canceler pada saat menggunakan mode normal yang capture event [2]. Di mana noise canceler akan menyaring triger yang masuk ke pin ICP1 akan disaring selama 4 siklus clock, jika

selama 4 siklus clock tersebut trigernya berubah, maka akan diabaikan.

Bit ini mendefinisikan triger yang masuk ke pin ICP1 (PB0) yang digunakan untuk

menangkap kejadian (capture event). Jika ICES1=0, maka falling edge (perpindahan

dari 1 ke 0) digunakan sebagai triger dan jika ICES1=1, maka rising edge

(perpindahan dari 0 ke 1) digunakan sebagai triger.

Ketika ada triger pada pin ICP1 (PB0), maka secara otomatis oleh CPU isi register

pencacah TCNT1 akan disalin ke register penangkap ICR1 dan juga berkebalikan pada

flag status ICF1 yang digunakan untuk interupsi capture event.

Bit 5 – Reserved Bit

Tidak digunakan

Bit 4:3 – WGM13:2: Waveform Generator Mode

Lihat tabel Mode Operasi.

Bit 2:0 – CS12:0: Clock Select

Bit-bit ini bertugas untuk memilih/mendefinisikan/prescaler pulsa/clock yang masuk

ke dalam register TCNT1.

Tabel 2.10. Prescaler timer/counter1 [2]

CS02 CS01 CS00 Keterangan

0 0 0 Stop/ berhenti

0 0 1 Clk (sama dengan clock cpu)

0 1 0 Clk/8 (1 clk timer/counter1 = 8 clk cpu) 0 1 1 Clk/64 (1 clk timer/counter1 = 64 clk cpu) 1 0 0 Clk/256 (1 clk timer/counter1 = 256 clk cpu) 1 0 1 Clk/1024 (1 clk timer/counter1 = 1024 clk cpu) 1 1 0 Clk eksternal dari pin T1 pada kondisi falling edge 1 1 1 Clk eksternal dari pin T1 pada kondisi rising edge

3. Output Compare Register 1A – OCR1AH and OCR1AL

Tabel 2.11. Register 1A [2]

Bit 7 6 5 4 3 2 1 0

OCR1A[15:8] OCR1AH

OCR1A[7:0] OCR1AL

Read/Write R/W R/W R/W R/W R/W R/W R/W R/W Initial Value 0 0 0 0 0 0 0 0

Tabel 2.12. Register 1B [2] Bit 7 6 5 4 3 2 1 0 OCR1B[15:8] OCR1BH OCR1B[7:0] OCR1BL Read/Write R/W R/W R/W R/W R/W R/W R/W R/W Initial Value 0 0 0 0 0 0 0 0

Register ini bertugas sebagai register pembanding yang bisa kita tentukan besarnya

sesuai dengan kebutuhan [2]. Dalam praktiknya pada saat TCNT1 (TCNT1H:TCNT1L)

mencacah maka otomatis oleh CPU akan dibandingkan dengan isi OCR1

(OCR1H:OCR1L) secara kontinyu dan jika isi TCNT1 sama dengan isi OCR1 maka

akan terjadi compare match yang dapat dimanfaatkan untuk mode CTC dan PWM. 5. Input Capture Register 1 –ICR1H and ICR1L

Tabel 2.13. Register 1 [2] Bit 7 6 5 4 3 2 1 0 ICR1[15:8] ICR1H ICR1[7:0] ICR1L Read/Write R/W R/W R/W R/W R/W R/W R/W R/W Initial Value 0 0 0 0 0 0 0 0

Register ICR1 (ICR1H:ICR1L) akan selau diperbarui dengan isi register pencacah

TCNT1 (pada saat tersebut) sewaktu terjadi triger (capture event) pada pin ICP1 [2].

Register ICR1 juga mempunyai fungsi lain untuk mendefinisikan TOP value pada

mode tertentu (lihat tabel mode operasi).

6. Timer/Counter Interrupt Mask Register – TIMSK

Tabel 2.14. Register TIMSK [2]

Bit 7 6 5 4 3 2 1 0

OCIE2 TOIE2 TICIE1 OCIE1A OCIE1B TOIE1 - TOIE0 TIMSK Read/Write R/W R/W R/W R/W R/W R/W R R/W

Initial Value 0 0 0 0 0 0 0 0

Bit 5 – TICIE1: T/C1, Input Capture Interrupt Enable

Bit ini berguna untuk meng-aktif-kan interupsi input capture (penangkap kejadian

pada pin ICP1/PB0) ketika bit di-set [2].

Bit 4 – OCIE1A: T/C1, Output Compare A Match Interrupt Enable

Bit ini berguna untuk meng-aktif-kan interupsi Output Compare A Match ketika bit ini

di-set.

Bit ini berguna untuk meng-aktif-kan interupsi Output Compare B Match ketika bit ini

di-set.

Bit 2 – TOIE1: Timer/Counter1, Overflow Interrupt Enable

Bit ini berguna untuk meng-aktifkan interupsi overflow TCNT1 ketika bit ini di-set.

6. Timer/Counter Interrupt Flag Register – TIFR

Tabel 2.15. Register TIFR [2]

Bit 7 6 5 4 3 2 1 0

OCF2 TOV2 ICF1 OCF1A OCF1B TOV1 - TOV0 TIFR Read/Write R/W R/W R/W R/W R/W R/W R R/W

Initial Value 0 0 0 0 0 0 0 0

Bit 5 – ICP1: T/C1, Input Capture Flag

Bit ini akan set secara otomatis ketika menagkap triger pada pin ICP [2]. Bit ini akan clear juga secara otomatis ketika mengeksekusi vektor interupsi input capture. Untuk

meng-clear secara manual bit ini maka bit ini harus di-set.

Bit 4 – OCF1A: T/C1, Output Compare A Match Flag

Bit ini akan set secara otomatis ketika terjadi compare match A. Bit ini akan clear juga

secara otomatis ketika mengeksekusi vektor interupsi output compare A. Untuk

meng-clear secara manual bit ini harus di-set.

Bit 3 – OCF1B: Timer/Counter1, Output Compare B Match Flag

Bit ini akan set secara otomatis ketika terjadi compare match B. Bit ini akan clear juga

secara otomatis ketika mengeksekusi vektor interupsi output compare B. Untuk

meng-clear secara manual bit ini maka bit ini harus di-set. Bit 2 – TOV1: Timer/Counter1, Overflow Flag

Bit ini akan set secara otomatis ketika terjadi overflow pada register pencacah TCNT1.

Bit ini akan clear juga secara otomatis ketika mengeksekusi vektor overflow timer/counter 1. Untuk meng-clear secara manual bit ini maka bit ini harus di-set.

2.1.6.

Mode Operasi

1. Mode Normal

Normal Overflow:

Dalam mode ini register pencacah TCNT1 bekerja secara normal selalu mencacah/

menghitung ke atas atau counting-up hingga mencapai nilai maksimal 0xFFFF lalu 0x0000 lagi atau yang disebut overflow yang menyebabkan flag-TOV1 secara otomatis

set yang menandakan terjadinya interupsi jika interupsi timer/counter1 overflow

diaktifkan [2]. Nilai TCNT1 tidak harus selalu 0x0000 namun bisa ditentukan misalnya

0xF89 atau berapa pun sesuai kebutuhan.

Normal compare match:

Dalam mode ini register TCNT1 bekerja seperti mode normal overflow, hanya jika isi

register OCR1x (x = A atau B), maka ketika TCNT1==OCR1x, maka akan terjadi

compare match yang menyebabkan flag OCF1x secara otomatis set yang menandakan

terjadinya interupsi jika interupsi timer1 compare match x diaktifkan [2]. Ketika

compare match dalam mode ini TCNT1 akan terus menghitung hingga overflow dan

mulai dari nol lagi, maka dapat mengaktifkan ketiga interupsi ini secara bersamaan (overflow, compare match A dan B).

2. CTC (Clear Timer on Compare match)

Dalam mode ini register pencacah TCNT1 mencacah naik (counting-up) hingga

mencapai TOP (nilai TCNT1 sama dengan nilai OCR1 yang telah ditentukan)

kemudian TCNT1 nol lagi yang otomatis akan menge-set flag OCF1 dan akan

membangkitkan interupsi timer/counter1 compare match jika diaktifkan. Frekuensi CTC dapat dihitung dengan menggunakan persamaan:

(2.2)

dengan:

adalah frekuensi clock chip

N adalah prescaler sumber clock yang digunakan (1, 8, 64, 256, 1024)

3. Fast PWM (Pulse Width Modulation)

Timer/counter1 dalam mode fast PWM digunakan untuk mengendalikan lama ton dan

toff melaui isi register pembanding OCR1A atau OCR1B yang akan berakibat kepada

besar duty cycle yang dihasilkan. Untuk chanel (saluran) PWM timer/counter1 adalah

pin OC1A atau OC1B sebagai keluaran saluran PWM. Dalam mode fast PWM sifat

cacahan register pencacah TCNT1 mencacah dari BOTTOM (0x0000) terus mencacah

naik (counting-up) hingga mencapai TOP (nilai maksimal yang ditentukan sesuai resolusi yang diinginkan, misalnya resolusinya 10 bit maka nilai TOP=0x01FF) kemudian mulai dari BOTTOM lagi dan begitu seterusnya atau yang dinamakan single

slope (satu arah cacahan). Resolusi fast PWM dapat ditentukan dengan resolusi yang

sudah tetap seperti 8, 9, 10 bit atau bisa ditentukan melalui register ICR1 atau OCR1A.

Resolusi minimal yang diizinkan adalah 2-bit (ICR1 atau OCR1A diisi 0x0003), dan

resolusi maksimal yang diizinkan adalah 16-bit (ICR1 atau OCR1A diisi 0xFFFF).

Resolusi dapat dihitung dengan menggunakan persamaan berikut:

(2.3)

Dalam mode non-inverting saluran keluaran PWM pin OC1x di-clear pada saat

compare match (TCNT1==OCRx) dan di-set ketika BOTTOM (TCNT1=0x0000).

Gambar 2.4. Pulsa fast PWM [2]

Dalam mode inverting saluran keluaran PWM pin OC1x di-set pada saat compare

match (TCNT1==OCRx) dan di-clear ketika BOTTOM (TCNT1=0x0000).

Secara kasar memberdakan non-inverting dengan inverting dalam mode fast PWM yaitu dilihat dari bentuk pulsanya. PWM non-inverting yang dikendalikan adalah lama t on – nya melalui isi OCR1x, sedangkan PWM inverting yang dikendalikan adalah lama t off – nya melalui isi OCR1x. Frekuensi fast PWM dihitung dengan menggunakan persamaan berikut:

(2.4)

dengan:

adalah frekuensi clock chip

4. Phase Correct PWM

Pada mode ini cara operasi cacahan register TCNT1 menggunakan dual slope (dua arah/bolak-balik) di mana TCNT1 mencacah dari BOTTOM (0x0000) counting-up hingga mencapai TOP (resolusi yang digunakan) kemudian counting-down hingga BOTTOM (0x0000) dan begitu seterusnya.

Resolusi mode phase correct PWM dapat kita tentukan secara tetap 8-, 9-, 10-bit atau kita tentukan menggunakan register ICR1 atau OCR1A dimana resolusi minimal yang diizinkan adalah 2-bit (ICR1/OCR1A diisi dengan 0x0003) dan maksimal 16-bit (ICR1/OCR1A diisi dengan 0xFFFF). Rumus untuk menentukan resolusi mode phase

correct PWM.

(2.5)

Dalam mode non-inverting saluran keluaran PWM pin OC1x di-clear pada saat

compare match (TCNT1=OCRx) ketika counting-up dan di-set pada saat compare

match ketika counting down. Dalam mode inverting saluran keluaran PWM pin OC1x

di-set pada saat compare match (TCNT1=OCRx) ketika counting-up dan di-clear pada

saat compare match ketika counting-down.

Gambar 2.5. Pulsa Phase Correct PWM [2]

Frekuensi Phase Correct PWM dihitung dengan persamaan:

(2.6)

dengan:

fclk_I/O adalah frekuensi clock chip

2.2

Real Time Clock DS1307

Real Time Clock (RTC) merupakan suatu chip (IC) yang memiliki fungsi sebagai

penyimpan waktu dan tanggal. Fitur utama DS1307 adalah mampu menghitung detik, menit, jam, tanggal, tahun dengan koreksi tahun kabisat hingga tahun 2100, data bisa disimpan dengan bantuan baterai cadangan, dan antarmuka I2C.

IC yang mempunyai clock sumber sendiri dan internal batery untuk menyimpan data waktu dan tanggal. Sehingga jika sistem komputer/ mikrokontroler mati waktu dan tanggal di dalam memori RTC tetap up date. Gambar 2.6. menunjukkan diagram blok dari DS1307.

Gambar 2.6. Diagram blok DS1307 [5]

DS1307 yang digunakan memiliki paket DIL8 (Dual In Line 8) seperti yang ditunjukkan Gambar 2.7.

Gambar 2.7. Konfigurasi pin RTC DS1307 [5]

Pin-pin RTC DS1307 beserta penjelasannya adalah sebagai berikut:

1. X1 dan X2 dihubungkan dengan kristal quartz 32,768 kHz.

Rangkaian osilator internal ini didesain untuk beroperasi dengan sebuah kristal yang mempunyai kapasitansi beban tertentu (CLoad) yakni 12,5 pF.

2. Vcc, GND sebagai power supply utama.

Vcc merupakan tegangan input +5 volt sedangkan GND merupakan ground. 3. Vbat merupakan tegangan input baterai lithium cell 3 volt.

Tegangan baterai harus berada antara tegangan minimum dan tegangan maksimum yaitu 2,5 volt sampai 3,5 volt. Ketika tegangan 5 volt digunakan pada batas normal, RTC dapat diakses secara penuh dan data dapat ditulis dan dibaca. Ketika VCC kurang

dari 1,25 x Vbat, proses penulisan dan pembacaan menjadi terhalang. Namun

demikian, proses penghitungan waktu tetap berjalan. Pada saat VCC kurang dari Vbat,

RAM dan penghitung waktu terhubung dengan baterai 3 volt.

4. SCL (Serial Clock Input) berfungsi sebagai clock untuk input ke I2C dan digunakan untuk menyinkronisasi pergerakan data dalam serial interface.

5. SDA (Serial Data Input/ Output) berfungsi sebagai masukan/ keluaran (I/O) untuk I2C serial interface.

Pin ini bersifat open drain sehingga membutuhkan eksternal pull-up resistor.

6. SQW/OUT (Square Wave/ Output Driver) sebagai square wave/ output driver.

Jika diaktifkan maka akan menjadi 4 frekuensi gelombang kotak yaitu 1 Hz, 4 kHz, 8 kHz, 32 kHz. Sifat dari pin ini sama dengan sifat pin SDA dan SCL sehingga membutuhkan eksternal pull-up resistor. Dapat dioperasikan dengan VCC maupun

Vbat.

2.3

Komunikasi I

2

C

I2C-Bus atau Inter-Integrated Circuit Bus merupakan bus serial. I2C atau Inter

Intergated Circuit dikembangkan Philips Semikonductor ® hampir 20 tahun silam untuk

memudahkan komunikasi antar komponen dalam sebuah papan PCB. I2C-Bus digunakan untuk menghubungkan berbagai macam IC yang dikontrol oleh sistem mikroprosesor atau mikrokontroler (intelleigent control aplication). Standar I2C-Bus telah banyak digunakan di berbagai macam bidang elektronik terutama kontrol dengan kecepatan low-to-medium [6].

Kelebihan dari I2C diantaranya adalah hanya membutuhkan dua jalur untuk komunikasi; komunikasi master-slave yang sederhana; tidak memerlukan baud-rate seperti halnya RS-232, master yang menghasilkan pulsa clock; setiap perangkat memiliki penanda digital (ID) yang unik; serta mampu terdapat lebih dari satu master dalam jalur data. Dua jalur tersebut adalah SDA dan SCL. SCL merupakan jalur yang digunakan untuk

menyinkronisasi transfer data pada jalur I2C, sedangkan SDA merupakan jalur untuk data. Beberapa perangkat dapat terhubung ke dalam jalur I2C yang sama dimana SCL dan SDA terhubung ke semua perangkat tersebut, hanya ada satu perangkat yang mengontrol SCL yaitu perangkat master. Jalur data I2C memiliki tipe open drain, artinya perangkat hanya bisa menarik jalur data menjadi low. Oleh karena itu, diperlukan pull-up resistor pada SDA dan SCL untuk menarik jalur data menjadi high ketika tidak ada perangkat yang berkomunikasi. Pull-up resistor adalah resistor yang dihubungkan antara jalur data dan VCC.

Gambar 2.8. Konfigurasi umum DS1307 dengan mikrokontroler [5]

Gambar 2.8. menunjukkan rangkaian yang umum untuk menghubungkan DS1307 dengan mikrokontroler. Pin SQW/OUT sendiri bisa diatur untuk menghasilkan gelombang kotak. Apabila fitur tersebut tidak digunakan, maka tidak perlu dipasang resistor.

DS1307 bisa beroperasi dalam 2 cara, yaitu Slave Receiver Mode (Write Mode) dan

Slave Transmiter Mode (Read Mode). Komunikasi serial I2C selalu diawali dengan kondisi START dan diakhiri STOP. Kondisi START adalah ketika terjadi perubahan kondisi dari

high ke low pada SDA ketika SCL pada kondisi high. Sedangkan kondisi STOP adalah

ketika terjadi perubahan kondisi dari low ke high pada SDA ketika SCL pada kondisi high.

Write mode merupakan cara mikrokontroler menulis data ke dalam DS1307, misal ingin

mengatur tanggal dan jam. Setelah dikirim kondisi START, mikrokontroler mengirim 7 bit alamat DS1307 yaitu “1101000” yang diikuti oleh direction bit (R/W), 0 untuk menulis dan 1 untuk membaca. Setelah menerima alamat DS1307 dan direction bit 0, DS1307 mengirim sinyal acknowledge pada SDA. Lalu mikrokontroler akan mengirimkan data

yang akan ditulis. Setiap byte yang diterima akan diakhiri dengan sinyal acknowledge. Apabila mikrokontroler sudah selesai mengirim data, maka dikirim kondisi STOP. Gambar 2.9. merupakan urutan-urutan Slave Receiver Mode (Write Mode).

Gambar 2.9. Urutan-urutan Slave Receiver Mode (Write Mode) [5]

Read Mode merupakan cara agar data yang terdapat di DS1307 dibaca oleh

mikrokontroler, misal ingin membaca waktu dan tanggal. Caranya sama saja seperti pada

write mode, hanya saja diikuti direction bit 1. Apabila “11010000” dikirim, maka DS1307
