43

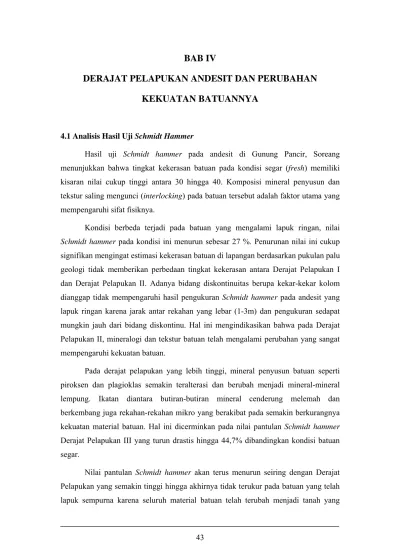

DERAJAT PELAPUKAN ANDESIT DAN PERUBAHAN
KEKUATAN BATUANNYA
4.1 Analisis Hasil Uji Schmidt Hammer
Hasil uji Schmidt hammer pada andesit di Gunung Pancir, Soreang menunjukkan bahwa tingkat kekerasan batuan pada kondisi segar (fresh) memiliki kisaran nilai cukup tinggi antara 30 hingga 40. Komposisi mineral penyusun dan tekstur saling mengunci (interlocking) pada batuan tersebut adalah faktor utama yang mempengaruhi sifat fisiknya.
Kondisi berbeda terjadi pada batuan yang mengalami lapuk ringan, nilai Schmidt hammer pada kondisi ini menurun sebesar 27 %. Penurunan nilai ini cukup signifikan mengingat estimasi kekerasan batuan di lapangan berdasarkan pukulan palu geologi tidak memberikan perbedaan tingkat kekerasan antara Derajat Pelapukan I dan Derajat Pelapukan II. Adanya bidang diskontinuitas berupa kekar-kekar kolom dianggap tidak mempengaruhi hasil pengukuran Schmidt hammer pada andesit yang lapuk ringan karena jarak antar rekahan yang lebar (1-3m) dan pengukuran sedapat mungkin jauh dari bidang diskontinu. Hal ini mengindikasikan bahwa pada Derajat Pelapukan II, mineralogi dan tekstur batuan telah mengalami perubahan yang sangat mempengaruhi kekuatan batuan.
Pada derajat pelapukan yang lebih tinggi, mineral penyusun batuan seperti piroksen dan plagioklas semakin teralterasi dan berubah menjadi mineral-mineral lempung. Ikatan diantara butiran-butiran mineral cenderung melemah dan berkembang juga rekahan-rekahan mikro yang berakibat pada semakin berkurangnya kekuatan material batuan. Hal ini dicerminkan pada nilai pantulan Schmidt hammer Derajat Pelapukan III yang turun drastis hingga 44,7% dibandingkan kondisi batuan segar.
Nilai pantulan Schmidt hammer akan terus menurun seiring dengan Derajat Pelapukan yang semakin tinggi hingga akhirnya tidak terukur pada batuan yang telah lapuk sempurna karena seluruh material batuan telah terubah menjadi tanah yang
lunak. Grafik penurunan nilai Schmidt hammer dari setiap garis pengamatan (scanline) disajikan pada Gambar 4.1. Pola grafik yang hampir sama pada keempat scanline menunjukkan bahwa Schmidt hammer dapat dipakai untuk mengindikasikan keseragaman material batuan.
0 5 10 15 20 25 30 II III IV Derajat Pelapukan N ila i P a n tu la n S c h m id t H a mme r
Scanline 1 Scanline 2 Scanline 3 Scanline 4
Gambar 4.1 Grafik nilai pantulan Schmidt Hammer pada setiap scanline
Penurunan nilai Schmidt hammer rata-rata yang kontinu pada setiap derajat pelapukan (Gambar 4.2) menunjukkan perubahan linier yang dapat dinyatakan dalam sebuah persamaan berikut:
SHV = -6.5393DP + 39.773 (R2 = 0.9705)
A B
Gambar 4.2 Grafik nilai rata-rata Schmidt hammer dari empat scanline (A) dan hubungan nilai Schmidt hammer dengan derajat pelapukan (B).
4.2 Korelasi Kekuatan Andesit Terhadap Derajat Pelapukannya
Nilai pantulan yang terukur pada Schmidt hammer ketika diujikan pada permukaan batuan akan sebanding dengan kekerasan dari material batuan yang kemudian dapat dikorelasikan dengan kekuatannya (Deere dan Miller, 1966). Geological Society of London, (1970) telah mengusulkan bahwa nilai kuat tekan
y = -6.5393x + 39.773 R2 = 0.9705 0 5 10 15 20 25 30 35 40 I II III IV Derajat Pelapukan N ila i P a n tu la n S c h m id t H a mme r 0 5 10 15 20 25 30 35 40 I II III IV Derajat Pelapukan N ila i P a n tu la n Sc h m id t H a m m e r
uniaksial (uniaxial compressive strength) dapat diprediksi dengan mengalikan nilai Schmidt hammer dengan berat isi kering (dry unit weight) contoh batuan. Deere dan Miller (1966) telah melakukan percobaan laboratorium terhadap berbagai jenis contoh batuan untuk mendapatkan hubungan antara nilai kuat tekan uniaksial dengan nilai Schmidt hammer dan berat isi kering. Hasilnya diperoleh persamaan sebagai berikut:
Log σult = 0.00014 γ R + 3.16
dimana σultadalah ultimate (uniaxial) compressive strength dalam psi x 103, γ adalah
berat isi kering batuan dalam lb/ft3, dan R adalah nilai pantulan Schmidt hammer. Nilai kuat tekan uniaksial yang diperoleh dari persamaan tersebut kemudian diubah kedalam satuan MegaPascal (MPa). Tabel konversi berat isi kering batuan dari g/cm3 ke dalam lb/ft3 dan nilai UCS dari psi ke dalam satuan MPa dapat dilihat pada lampiran E. Rangkuman estimasi nilai kuat tekan rata-rata batuan andesit di gunung Pancir disajikan pada tabel 4.1.
Tabel 4.1 Estimasi nilai kuat tekan dari data Schmidt hammer Derajat
Pelapukan
Berat isi kering (g/cm3) Nilai rata-rata Schmidt hammer UCS (MPa) IV 1.75 15.47 17.26 III 2.11 19.11 22.99 II 2.43 25.21 35.18 I 2.52 34.57 59.61
Mengacu pada klasifikasi kekuatan material batuan oleh Geological Society of London (1970), nilai kuat tekan di atas 50 MPa menunjukkan kualitas andesit segar di Gunung Pancir termasuk dalam kategori kuat (strong) dan proses pelapukan menyebabkan turunnya kekuatan batuan dengan sangat signifikan. Zona ubahan warna pada sebagian permukaan batuan dan bidang-bidang diskontinuitas pada Derajat Pelapukan II telah mengurangi kualitas kekuatan batuan hingga mencapai 41%. Kecenderungan yang menurun tajam ini terus berlanjut hingga Derajat Pelapukan III, di atas derajat pelapukan ini penurunan nilai kuat tekan tidak terlalu besar. Pada kondisi lapuk sempurna, penurunan kekuatan batuan hanya sebesar 26,7% dibandingkan kondisi lapuk kuat. Perajahan data nilai kuat tekan uniaksial terhadap derajat pelapukan pada grafik memperlihatkan tangensial yang tajam pada Derajat Pelapukan I hingga III dan melandai pada Derajat Pelapukan IV (Gambar 4.3).
0 10 20 30 40 50 60 70 I II III IV Derajat Pelapukan K u at T ekan U n iaksi al ( M P a )
Gambar 4.3 Grafik estimasi nilai kuat tekan uniaksial dari Schmidt hammer terhadap derajat pelapukan.
Dalam kaitannya dengan pelapukan, proses kimia yang mengakibatkan dekomposisi mineral primer dalam batuan dan memperlemah ikatannya dan proses fisika yang meningkatkan intensitas rekahan baik makro maupun mikro telah berperan mengurangi kekuatan batuan. Dalam investigasi lapangan, andesit dalam kondisi segar dan lapuk ringan sepertinya menampakkan karakteristik keteknikan yang sama namun ternyata mengalami kehilangan kekuatan material batuan (intact rock) secara dramatis dan signifikan. Hilangnya kekuatan batuan ini lebih besar daripada yang sekedar diasumsikan berdasarkan pengamatan lapangan dengan hanya adanya discoloration tipis pada material batuan Derajat Pelapukan II (lapuk ringan) yang membedakan dengan kondisi batuan segarnya.
4.3 Karakteristik Perubahan Kekuatan Material Andesit
Kekuatan dan deformabilitas (deformability) dari material batuan telah sejak lama menjadi indeks fisik dalam mengevaluasi karakteristik batuan (Krynine dan Judd, 1957 op cit. Johnson dan van De Graff, 1998). Indeks ini tidak representatif untuk sifat fisik massa batuan karena variabel yang disebabkan adanya diskontinuitas bukan faktor yang dijadikan pertimbangan. Indeks kekuatan material batuan hanya menjadi kontributor dalam karakterisasi dan klasifikasi massa batuan yang lebih kompleks.
Massa batuan yang mengalami pelapukan tersusun atas blok-blok material batuan di antara bidang diskontinu. Komposisi mineralogi dan tekstur adalah sebagian faktor yang mempengaruhi tingkat kecepatan pelapukan massa batuan. Komposisi mineralogi berkaitan dengan jenis mineral dan banyaknya dalam batuan, sedangkan
tekstur batuan menyangkut hubungan antar mineral penyusun seperti misalnya hubungan yang saling mengunci (interlocking).
Sifat fisik material batuan dapat terubah secara signifikan oleh pelapukan kimia yang mengubah komposisi mineral dan tekstur batuan. Perubahan sifat fisik menyebabkan juga perubahan pada sifat-sifat keteknikannya. Perbedaan derajat pelapukan memberi kontribusi pada perubahan sifat-sifat keteknikan batuan. Reduksi pada kuat tekan adalah faktor geoteknik yang paling jelas dan penting yang disebabkan oleh pelapukan dan alterasi material batuan. Geological Society of London (1970) telah mengklasifikasikan kekuatan material batuan berdasarkan nilai kuat tekan dan beberapa parameter lainnya seperti ditunjukkan pada Tabel 4.2.
Tabel 4.2 Klasifikasi kekuatan material batuan berdasarkan nilai kuat tekan uniaksial dan Schmidt hammer (Geological Society of London, 1970)
Istilah (MPa) UCS Schmidt hammer
R6 Ekstrim Kuat >250 50-60 R5 Sangat Kuat 100-250 40-50 R4 Kuat 50-100 30-40 R3 Cukup Kuat 25-50 15-30 R2 Lemah 5-25 <15 R1 Sangat Lemah 1-5 - R0 Ekstrim Lemah 0.25-1 -
Material andesit pada Derajat Pelapukan I dan II memiliki karakteristik kekuatan yang sama secara kualitatif. Namun kedua material ini ternyata dapat dibedakan dengan pengujian secara kuantitatif. Berdasarkan klasifikasi kekuatan material batuan oleh Geological Society of London (1970), batuan pada Derajat Pelapukan I diklasifikasikan sebagai batuan kuat (strong) dengan nilai kuat tekan di atas 50 MPa. Derajat Pelapukan II dan III dikategorikan sebagai batuan cukup kuat (moderatly strong), namun pengujian secara kualitatif di lapangan memberikan perbedaan kualitas kekuatan batuan yang signifikan. Secara kualitatif, batuan yang lapuk sedang memiliki kekuatan yang lebih rendah daripada batuan yang lapuk kuat. Penggunaan material ini untuk aplikasi konstruksi yang memerlukan durabilitas tinggi
sebaiknya memerlukan evaluasi lebih lanjut. Andesit pada Derajat Pelapukan IV dan diatasnya telah dikategorikan sebagai material yang lemah, aplikasi material ini untuk rekayasa geologi teknik harus mempertimbangkan juga perilaku material tanah yang menjadi bagian dari material derajat pelapukan ini. Tabel 4.3 merangkum karakteristik perubahan kekuatan material andesit Gunung Pancir akibat pelapukan.
Tabel 4.3 Karakteristik kekuatan material andesit Gunung Pancir
Derajat Ketebalan Klasifikasi Nilai UCS
Pelapukan (m) kekuatan batuan Schmidt
hammer (MPa)
Estimasi Lapangan V 0.3–1 Lemah - - Material dapat hancur dengan remasan tangan yang kuat IV 10–13 Cukup lemah 14.88-16.33 17.26 Sampel batuan seukuran tangan dapat hancur dengan
pukulan lemah palu geologi III 2–4 Cukup kuat 17.77-20.14 22.99 Batuan dapat pecah dengan sekali pukulan palu geologi II 2–4.5 Cukup kuat 24.5-26.25 35.18 Batuan dapat pecah dengan pukulan palu geologi
berkali-kali
I >1 Kuat 34.57 59.61
Batuan dapat pecah dengan pukulan palu geologi berkali-kali
4.4 Diskusi
Kekuatan adalah sifat keteknikan kuantitatif yang fundamental dari material batuan, dapat didefinisikan sebagai jumlah tekanan (stress) yang dikenakan pada saat batuan mengalami failure atau rupture. Kuat tekan (compressive strength) adalah salah satu stress yang paling umum diujikan pada batuan karena mudah dilakukan baik dengan metode langsung maupun tidak langsung.
Pengujian dengan Schmidt hammer untuk menentukan nilai kuat tekan uniaksial secara empiris memperlihatkan ketidakseragaman kualitas kekuatan pada batuan yang sama. Faktor utama yang menjadi penyebab ketidakseragaman ini adalah adanya proses pelapukan yang berlangsung pada batuan. Pengamatan lapangan mengidentifikasi adanya perubahan secara gradual pada fisik batuan yang kemudian dapat diklasifikasikan dalam lima derajat pelapukan mulai dari batuan segar hingga lapuk sempurna. Klasifikasi lapangan ini kemudian dapat dikorelasikan dengan perbedaan tingkat kekerasan dari hasil uji Schmidt hammer pada tiap derajat
pelapukan. Nilai pantulan Schmidt hammer yang dapat dikonversi ke dalam nilai kuat tekan uniaksial dengan rumus empiris memberikan gambaran tentang perilaku perubahan kekuatan andesit yang cukup signifikan dalam hubungannya dengan derajat pelapukan.
Berbeda dengan pengamatan kondisi fisik batuan yang berubah secara gradual, nilai kuat tekan uniaksial yang merepresentasikan kekuatan batuan mengalami penurunan drastis pada Derajat Pelapukan II hingga III, di atas derajat ini penurunan tidak terlalu signifikan. Hal ini membenarkan pendapat bahwa studi pelapukan batuan menjadi sebuah pertimbangan penting dalam semua aspek geoteknik karena menyangkut perilaku material yang ditambang atau digali untuk beton, jalan, tanggul, atau gedung.
