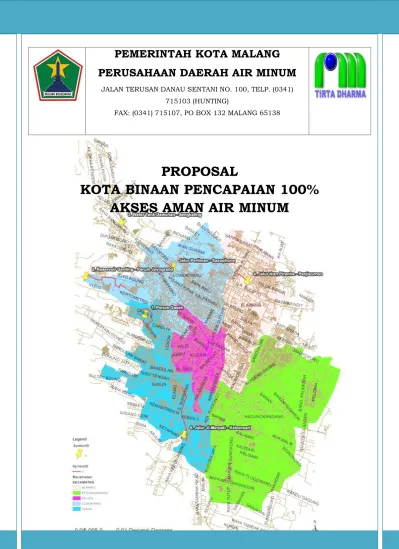

PROPOSAL KOTA BINAAN PENCAPAIAN 100% AKSES AMAN AIR MINUM

(1)

PEMERINTAH KOTA MALANG

PERUSAHAAN DAERAH AIR MINUM

JALAN TERUSAN DANAU SENTANI NO. 100, TELP. (0341) 715103 (HUNTING)

FAX: (0341) 715107, PO BOX 132 MALANG 65138

PROPOSAL

KOTA BINAAN PENCAPAIAN 100%

AKSES AMAN AIR MINUM

(2)

DAFTAR ISI

1. PENDUDUK ADMINISTRATIF KOTA MALANG ... 4 1.1. Jumlah penduduk Kota Malang : ... 4 1.2. Jumlah Kecamatan di Kota Malang ada 5 Kecamatan. ... 4 1.3. Jumlah/Nama Kelurahan dan Penduduk setiap Kelurahan tahun 2019 : .. 4 2. SISTEM PENYEDIAAN AIR MINUM SAAT INI ... 7

3. TABULASI DATA WILAYAH PELAYANAN BERBASIS KELURAHAN ... 9

3.1. Wilayah Pelayanan Kelurahan, Jumlah Penduduk, Jumlah Penduduk Terlayani Saat Ini, Jumlah Penduduk Belum Terlayani, Tambahan Pelayanan sampai dengan 2017. ... 9

4. SKENARIO PENCAPAIAN 100% AKSES AMAN MELALUI PERPIPAAN DAN

BJP TERLINDUNGI BERBASIS KELURAHAN (TABULASI) ... 13 4.1. Rencana Pelayanan Air Minum Melalui Perpipaan (SR) dan melalui

Bukan Jaringan Perpipaan (Non Perpipaan) Terlindungi. ... 13

4.2. TOTAL JUMLAH TAMBAHAN SR DAN BUKAN JARINGAN PERPIPAAN

TERLINDUNGI TAHUN 2017 - 2019 ... 16 4.3. Total Kebutuhan Unit Produksi dan Air Baku (l/det)... 18

5. SKENARIO PEMENUHAN KEBUTUHAN TAMBAHAN PRODUKSI (L/DET) 20

5.1. Pemanfaatan Idle Capacity : ... 20 5.2. Pemanfaatan Kapasitas Penurunan Kebocoran ... 20 5.3. Penambahan Kapasitas SPAM Baru ... 20 5.4. Penambahan Pelayanan Melalui Rehabilitasi / Penyempurnaan BJP (Non

Perpipaan) ... 21 6. KEGIATAN PENGEMBANGAN PELAYANAN AIR MINUM ... 21 6.1. Kegiatan Penambahan Kapasitas SPAM Baru (Unit Air Baku, Unit

Produksi (Pembangunan Baru/Uprating), Unit Distribusi, Unit Pelayanan (Pipa Retikulasi dan SR)) ... 21 6.2. Kegiatan Pemanfaatan Idle (Pengadaan/Pemasangan Pipa, Unit

(3)

6.3. Kegiatan Penurunan NRW (Kebocoran) ... 22

7. JADWAL PELAKSANAAN ... 25

7.1. Jadwal Pelaksanaan Penambahan Kapasitas Produksi... 25

7.2. Jadwal Pelaksanaan Pemanfaatan Idle Capacity ... 25

7.3. Jadwal Pelaksanaan NRW ... 26

8. KEBUTUHAN BIAYA ... 26

8.1. Kebutuhan Biaya Penambahan Kapasitas SPAM Baru ... 26

8.2. Kebutuhan Biaya Pemanfaatan Idle ... 26

8.3. Kebutuhan Biaya Penurunan Kebocoran... 27

8.4. Kebutuhan Biaya Pengembangan BJP Terlindungi (Pilot Project, Sosialisasi, Rehabilitasi) ... 27

9. KEGIATAN, SUMBER PENDANAAN DAN TAHUN ANGGARAN ... 28

9.1. Kegiatan Penambahan Kapasitas ... 28

9.2. Kegiatan Pemanfaatan Idle ... 29

(4)

OUTLINE BAHAN TAYANGAN DAN PROPOSAL

KOTA BINAAN PENCAPAIAN 100% AKSES AMAN AIR MINUM

1. PENDUDUK ADMINISTRATIF KOTA MALANG

1.1. Jumlah penduduk Kota Malang :

a) Jumlah penduduk Kota Malang saat ini tahun 2015 sebesar 851.298 jiwa yang tersebar di 5 Kecamatan dan 57 Kelurahan. (sumber data dari Badan Pusat Statistik Kota Malang berdasar Surat Permintaan Data dari PDAM Kota Malang tahun 2015 dan Malang Dalam Angka Tahun 2015) b) Tingkat Pertumbuhan Penduduk rata-rata 0,56 %

c) Jumlah penduduk tahun 2019 : 870.682 jiwa. 1.2. Jumlah Kecamatan di Kota Malang ada 5 Kecamatan.

1.3. Jumlah/Nama Kelurahan dan Penduduk setiap Kelurahan tahun 2019 :

KECAMATAN KELURAHAN JUMLAH PENDUDUK

2015 2017 2019

1. KLOJEN

1 SAMAAN 9,789 9,700 9,591 2 RAMPAL CELAKET 5,718 5,656 5,602 3 PENANGGUNGAN 11,852 11,750 11,612 4 ORO ORO DOWO 11,299 11,200 11,070 5 KLOJEN 5,472 5,417 5,361 6 GADINGKASRI 10,897 10,793 10,676 7 BARENG 14,141 14,006 13,855 8 KAUMAN 8,769 8,679 8,591 9 KIDULDALEM 6,012 5,954 5,890 10 SUKOHARJO 8,127 8,046 7,962 11 KASIN 12,051 11,928 11,807 Jumlah 104,127 103,129 102,018 2. SUKUN 1 KARANG BESUKI 18,645 18,810 19,195 2 PISANG CANDI 15,678 15,717 16,140 3 BANDULAN 16,184 16,516 16,661 4 TANJUNG REJO 26,568 26,743 27,352 5 MULYOREJO 14,216 14,691 14,635 6 SUKUN 17,590 17,637 18,109 7 CIPTOMULYO 12,687 12,736 13,061 8 BAKALAN KRAJAN 7,784 7,976 8,014 9 BANDUNGREJOSARI 31,436 32,316 32,363 10 GADANG 18,411 18,603 18,954 11 KEBONSARI 10,854 11,206 11,174 Jumlah 190,053 192,951 195,659 3. BLIMBING 1 BALEARJOSARI 8,275 8,435 8,418 2 ARJOSARI 9,218 9,326 9,378 3 POLOWIJEN 11,155 11,290 11,348

(5)

KECAMATAN KELURAHAN JUMLAH PENDUDUK 2015 2017 2019 4 PURWODADI 17,649 17,750 17,954 5 BLIMBING 8,762 8,785 8,914 6 PANDANWANGI 29,542 30,225 30,053 7 PURWANTORO 27,328 27,399 27,801 8 BUNULREJO 25,579 25,724 26,022 9 KESATRIAN 10,943 10,976 11,132 10 POLEHAN 17,574 17,724 17,878 11 JODIPAN 11,704 11,734 11,907 Jumlah 177,729 179,368 180,805 4. LOWOKWARU 1 TASIKMADU 6,192 6,272 6,298 2 TUNGGULWULUNG 7,860 8,030 7,995 3 TUNJUNGSEKAR 15,386 15,526 15,650 4 MOJOLANGU 25,033 25,152 25,463 5 TULUSREJO 16,233 16,352 16,512 6 LOWOKWARU 17,452 17,370 17,751 7 TLOGOMAS 19,313 19,450 19,644 8 DINOYO 18,058 18,180 18,368 9 JATIMULYO 21,700 21,935 22,072 10 KETAWANGGEDE 10,075 10,007 10,248 11 MERJOSARI 19,822 20,092 20,162 12 SUMBERSARI 17,397 17,326 17,696 Jumlah 194,521 195,692 197,859 5. KEDUNGKANDANG 1 SAWOJAJAR 25,602 25,881 26,740 2 LESANPURO 18,962 19,344 19,805 3 MADYOPURO 19,566 19,830 20,436 4 CEMOROKANDANG 12,416 13,071 12,968 5 KEDUNGKANDANG 10,397 10,600 10,859 6 BURING 11,948 12,389 12,479 7 KOTALAMA 30,451 30,683 31,805 8 MERGOSONO 17,719 17,765 18,507 9 BUMIAYU 16,425 17,148 17,155 10 WONOKOYO 6,192 6,431 6,467 11 TLOGOWARU 6,256 6,495 6,534 12 ARJOWINANGUN 10,134 10,637 10,585 Jumlah 186,068 190,274 194,341 Total 852,498 861,414 870,682

(6)

(7)

2. SISTEM PENYEDIAAN AIR MINUM SAAT INI

NO. AIR BAKU JENIS _{L/DET L/DET}SIPA TERPASANG 2015 _M³ _L/DETPRODUKSI 2015 _M³ _L/DETIDLE

1 BINANGUN LAMA Mata Air 100 90 2,838,240 82 2,574,811 8

2 BINANGUN BARU Mata Air 150 146 4,604,256 132 4,176,915 14

3 KARANGAN Mata Air 40 30 946,080 27 858,270 3

4 SUMBERSARI Mata Air 40 16 504,576 15 457,744 1

5 WENDIT I Mata Air 510 386 12,172,896 350 11,043,076 36

6 WENDIT II Mata Air 510 372 11,731,392 337 10,642,550 35

7 WENDIT III Mata Air 480 473 14,916,528 429 13,532,060 44

8 BANYUNING Mata Air 100 80 2,522,880 73 2,288,720 7

9 BADUT I Sumur Bor 20 20 630,720 18 572,180 2

10 BADUT II Sumur Bor 20 20 630,720 18 572,180 2

11 SUMBERSARI I Sumur Bor 5 2 63,072 2 57,218 0

12 ISTANA DIENG Sumur Bor 20 15 473,040 14 429,135 1

13 SUPIT URANG I Sumur Bor 20 10 315,360 9 286,090 1

14 SUPIT URANG II Sumur Bor 20 10 315,360 9 286,090 1

(8)

(9)

3. TABULASI DATA WILAYAH PELAYANAN BERBASIS KELURAHAN

3.1. Wilayah Pelayanan Kelurahan, Jumlah Penduduk, Jumlah Penduduk Terlayani Saat Ini, Jumlah Penduduk Belum Terlayani, Tambahan Pelayanan sampai dengan 2017.

KECAMATAN KELURAHAN

JUMLAH PENDUDUK JUMLAH PELANGGAN JUMLAH PENDUDUK TERLAYANI _PELANGGANTAMBAHAN

2015 2017 2019 2015 2017 2019 2015 2017 2019 2017 2019

1. KLOJEN

1 SAMAAN 9,789 9,700 9,591 2,081 2,437 2,563 7,741 9,066 9,535 356 482

2 RAMPAL CELAKET 5,718 5,656 5,602 989 1,197 1,271 3,679 4,453 4,727 208 282

3 PENANGGUNGAN 11,852 11,750 11,612 2,007 2,438 2,591 7,466 9,069 9,638 431 584

4 ORO ORO DOWO 11,299 11,200 11,070 2,637 3,048 3,194 9,810 10,972 11,880 411 557

5 KLOJEN 5,472 5,417 5,361 1,165 1,364 1,435 4,334 5,074 5,337 199 270 6 GADINGKASRI 10,897 10,793 10,676 1,953 2,349 2,490 7,265 8,739 9,262 396 537 7 BARENG 14,141 14,006 13,855 2,699 3,213 3,396 10,040 11,953 12,632 514 697 8 KAUMAN 8,769 8,679 8,591 2,084 2,403 2,516 7,752 8,650 9,360 319 432 9 KIDULDALEM 6,012 5,954 5,890 1,173 1,392 1,469 4,364 5,177 5,465 219 296 10 SUKOHARJO 8,127 8,046 7,962 2,085 2,381 2,485 7,756 7,856 9,246 296 400 11 KASIN 12,051 11,928 11,807 2,791 3,229 3,385 10,383 11,787 12,591 438 594 Jumlah 104,127 103,129 102,018 21,664 25,450 26,794 80,590 94,676 99,674 3,786 5,130 2. SUKUN 1 KARANG BESUKI 18,645 18,810 19,195 1,940 2,618 2,859 7,217 9,739 10,634 678 919 2 PISANG CANDI 15,678 15,717 16,140 2,933 3,503 3,705 10,911 13,032 13,784 570 772 3 BANDULAN 16,184 16,516 16,661 1,828 2,417 2,625 6,800 8,989 9,766 589 797 4 TANJUNG REJO 26,568 26,743 27,352 3,185 4,151 4,494 11,848 15,442 16,717 966 1,309 5 MULYOREJO 14,216 14,691 14,635 2,252 2,769 2,952 8,377 10,300 10,983 517 700 6 SUKUN 17,590 17,637 18,109 2,941 3,581 3,808 10,941 13,320 14,164 640 867 7 CIPTOMULYO 12,687 12,736 13,061 1,170 1,631 1,795 4,352 6,069 6,678 461 625 8 BAKALAN KRAJAN 7,784 7,976 8,014 - 283 383 - 1,053 1,427 283 383 9 BANDUNGREJOSARI 31,436 32,316 32,363 4,133 5,276 5,682 15,375 19,627 21,136 1,143 1,549 10 GADANG 18,411 18,603 18,954 4,481 5,150 5,388 16,669 18,027 20,044 669 907 11 KEBONSARI 10,854 11,206 11,174 3,008 3,403 3,543 11,190 11,059 13,179 395 535

(10)

KECAMATAN KELURAHAN

2015 2017 2019 2015 2017 2019 2015 2017 2019 2017 2019 Jumlah 190,053 192,951 195,659 27,871 34,782 37,234 103,680 129,389 138,512 6,911 9,363 3. BLIMBING 1 BALEARJOSARI 8,275 8,435 8,418 620 921 1,028 2,306 3,426 3,823 301 408 2 ARJOSARI 9,218 9,326 9,378 2,325 2,660 2,779 8,649 8,513 10,338 335 454 3 POLOWIJEN 11,155 11,290 11,348 1,486 1,892 2,036 5,528 7,037 7,572 406 550 4 PURWODADI 17,649 17,750 17,954 3,632 4,274 4,502 13,511 15,898 16,746 642 870 5 BLIMBING 8,762 8,785 8,914 917 1,236 1,349 3,411 4,597 5,017 319 432 6 PANDANWANGI 29,542 30,225 30,053 4,023 5,097 5,478 14,966 18,962 20,380 1,074 1,455 7 PURWANTORO 27,328 27,399 27,801 5,784 6,778 7,130 21,516 25,213 26,525 994 1,346 8 BUNULREJO 25,579 25,724 26,022 3,722 4,652 4,982 13,846 17,306 18,534 930 1,260 9 KESATRIAN 10,943 10,976 11,132 1,230 1,628 1,769 4,576 6,056 6,581 398 539 10 POLEHAN 17,574 17,724 17,878 3,009 3,648 3,875 11,193 13,571 14,414 639 866 11 JODIPAN 11,704 11,734 11,907 1,880 2,306 2,457 6,994 8,577 9,139 426 577 Jumlah 177,729 179,368 180,805 28,628 35,091 37,384 106,496 130,538 139,069 6,463 8,756 4. LOWOKWARU 1 TASIKMADU 6,192 6,272 6,298 - 225 305 - 838 1,135 225 305 2 TUNGGULWULUNG 7,860 8,030 7,995 401 687 788 1,492 2,555 2,932 286 387 3 TUNJUNGSEKAR 15,386 15,526 15,650 3,445 4,004 4,203 12,815 14,897 15,635 559 758 4 MOJOLANGU 25,033 25,152 25,463 4,116 5,026 5,349 15,312 18,698 19,899 910 1,233 5 TULUSREJO 16,233 16,352 16,512 3,055 3,645 3,855 11,365 13,560 14,340 590 800 6 LOWOKWARU 17,452 17,370 17,751 4,189 4,824 5,049 15,583 16,883 18,782 635 860 7 TLOGOMAS 19,313 19,450 19,644 1,686 2,388 2,637 6,272 8,884 9,811 702 951 8 DINOYO 18,058 18,180 18,368 2,073 2,730 2,963 7,712 10,154 11,021 657 890 9 JATIMULYO 21,700 21,935 22,072 5,457 6,246 6,526 20,300 21,861 24,277 789 1,069 10 KETAWANGGEDE 10,075 10,007 10,248 1,542 1,908 2,038 5,736 7,099 7,583 366 496 11 MERJOSARI 19,822 20,092 20,162 1,743 2,464 2,720 6,484 9,165 10,117 721 977 12 SUMBERSARI 17,397 17,326 17,696 2,929 3,562 3,786 10,896 13,249 14,084 633 857 Jumlah 194,521 195,692 197,859 30,636 37,710 40,219 113,966 140,279 149,616 7,074 9,583 5. KEDUNG 1 SAWOJAJAR 25,602 25,881 26,740 5,931 6,862 7,192 22,063 25,527 26,755 931 1,261

(11)

KECAMATAN KELURAHAN

2015 2017 2019 2015 2017 2019 2015 2017 2019 2017 2019 KANDANG ₂ _LESANPURO _18,962 _19,344 _19,805 _2,257 _2,947 _3,191 _8,396 _10,961 _11,871 ₆₉₀ ₉₃₄ 3 MADYOPURO 19,566 19,830 20,436 4,567 5,278 5,531 16,989 19,636 20,575 711 964 4 CEMOROKANDANG 12,416 13,071 12,968 - 451 612 - 1,680 2,276 451 612 5 KEDUNGKANDANG 10,397 10,600 10,859 772 1,150 1,284 2,872 4,278 4,777 378 512 6 BURING 11,948 12,389 12,479 2,601 3,035 3,190 9,676 11,292 11,865 434 589 7 KOTALAMA 30,451 30,683 31,805 5,530 6,637 7,030 20,572 24,691 26,152 1,107 1,500 8 MERGOSONO 17,719 17,765 18,507 2,592 3,236 3,465 9,642 12,039 12,890 644 873 9 BUMIAYU 16,425 17,148 17,155 2,927 3,524 3,736 10,888 13,110 13,899 597 809 10 WONOKOYO 6,192 6,431 6,467 1,603 1,828 1,908 5,963 6,399 7,098 225 305 11 TLOGOWARU 6,256 6,495 6,534 1,031 1,258 1,339 3,835 4,682 4,982 227 308 12 ARJOWINANGUN 10,134 10,637 10,585 1,706 2,075 2,205 6,346 7,717 8,204 369 499 Jumlah 186,068 190,274 194,341 31,517 38,283 40,684 117,243 142,413 151,345 6,766 9,167 Total 852,498 861,414 870,682 140,316 171,316 182,316 521,976 637,296 678,216 31,000 42,000

(12)

(13)

4. SKENARIO PENCAPAIAN 100% AKSES AMAN MELALUI PERPIPAAN DAN BJP TERLINDUNGI BERBASIS KELURAHAN (TABULASI)

4.1. Rencana Pelayanan Air Minum Melalui Perpipaan (SR) dan melalui Bukan Jaringan Perpipaan (Non Perpipaan) Terlindungi.

KECAMATAN KELURAHAN JUMLAH PELANGGAN 2017 JUMLAH PELANGGAN 2019

PDAM HIPPAM ABT BUS BJP PDAM HIPPAM ABT BUS BJP

1. KLOJEN

1 SAMAAN 2,437 5 2,563 5

2 RAMPAL CELAKET 1,197 3 431 1,271 3 365

3 PENANGGUNGAN 2,438 7 2,591 7 -

4 ORO ORO DOWO 3,048 6 3,194 6 -

5 KLOJEN 1,364 3 955 1,435 3 808 6 GADINGKASRI 2,349 6 2,490 6 - 7 BARENG 3,213 8 1,328 3,396 8 1,124 8 KAUMAN 2,403 5 2,516 5 9 KIDULDALEM 1,392 3 1,469 3 10 SUKOHARJO 2,381 4 2,485 4 11 KASIN 3,229 7 3,385 7 Jumlah 25,450 - 57 - 2,714 26,794 - 58 - 2,297 2. SUKUN 1 KARANG BESUKI 2,618 728 10 2,859 713 10 2 PISANG CANDI 3,503 - 9 3,705 - 9 3 BANDULAN 2,417 - 9 2,625 - 9 4 TANJUNG REJO 4,151 - 15 4,494 - 15 5 MULYOREJO 2,769 - 8 6,317 2,952 - 8 5,347 6 SUKUN 3,581 186 10 5,268 3,808 183 10 4,459 7 CIPTOMULYO 1,631 - 7 1,204 1,795 - 7 1,019 8 BAKALAN KRAJAN 283 - 4 383 - 4 9 BANDUNGREJOSARI 5,276 - 17 5,682 - 17 10 GADANG 5,150 - 10 5,388 - 10 11 KEBONSARI 3,403 - 6 3,543 - 6

(14)

Jumlah 34,782 914 105 - 12,789 37,234 896 105 - 10,825 3. BLIMBING 1 BALEARJOSARI 921 5 1,028 5 2 ARJOSARI 2,660 5 2,779 5 3 POLOWIJEN 1,892 6 2,036 6 4 PURWODADI 4,274 10 1,236 4,502 10 1,046 5 BLIMBING 1,236 5 1,349 5 - 6 PANDANWANGI 5,097 16 5,216 5,478 16 4,415 7 PURWANTORO 6,778 15 3,362 7,130 15 2,846 8 BUNULREJO 4,652 14 4,982 14 9 KESATRIAN 1,628 6 1,769 6 10 POLEHAN 3,648 10 3,875 10 11 JODIPAN 2,306 6 2,457 6 Jumlah 35,091 - 98 - 9,814 37,384 - 98 - 8,307 4. LOWOKWARU 1 TASIKMADU 225 315 3 305 309 3 2 TUNGGULWULUNG 687 - 4 788 - 4 3 TUNJUNGSEKAR 4,004 - 8 4,203 - 9 4 MOJOLANGU 5,026 - 14 1,401 1,399 5,349 - 14 1,135 1,184 5 TULUSREJO 3,645 - 9 1,229 3,855 - 9 1,040 6 LOWOKWARU 4,824 - 10 5,049 - 10 - 7 TLOGOMAS 2,388 61 11 2,637 59 11 - 8 DINOYO 2,730 - 10 7,931 2,963 - 10 6,713 9 JATIMULYO 6,246 - 12 6,526 - 12 10 KETAWANGGEDE 1,908 - 6 2,038 - 6 11 MERJOSARI 2,464 168 11 2,720 164 11 12 SUMBERSARI 3,562 - 10 3,786 - 10 Jumlah 37,710 543 107 1,401 10,559 40,219 533 108 1,135 8,938 5. KEDUNGKANDANG 1 SAWOJAJAR 6,862 - 14 7,192 - 14 2 LESANPURO 2,947 315 10 2,971 3,191 309 10 2,515 3 MADYOPURO 5,278 - 11 5,531 - 11 -

(15)

4 CEMOROKANDANG 451 517 7 2,500 612 507 7 2,025 - 5 KEDUNGKANDANG 1,150 438 6 1,721 1,284 429 6 1,457 6 BURING 3,035 267 7 3,190 261 7 - 7 KOTALAMA 6,637 - 17 7,030 - 17 - 8 MERGOSONO 3,236 - 10 3,465 - 10 - 9 BUMIAYU 3,524 70 9 3,736 69 9 - 10 WONOKOYO 1,828 960 3 1,908 941 3 - 11 TLOGOWARU 1,258 326 3 1,339 320 3 - 12 ARJOWINANGUN 2,075 769 6 1,505 2,566 2,205 754 6 1,219 2,172 Jumlah 38,283 3,662 103 4,005 7,258 40,684 3,589 103 3,244 6,144 Total 171,316 5,120 470 5,406 43,137 182,316 5,018 472 4,379 36,511 Jumlah Penduduk Terlayani 637,296 19,046 23,500 20,110 160,470 678,216 18,667 23,600 16,290 135,821

Jumlah Persen Penduduk Terlayani 74% 2% 3% 2% 19% 78% 2% 3% 2% 16%

(16)

4.2. TOTAL JUMLAH TAMBAHAN SR DAN BUKAN JARINGAN PERPIPAAN TERLINDUNGI TAHUN 2017 - 2019 KECAMATAN KELURAHAN TAMBAHAN PELANGGAN 2017 2019 1. KLOJEN 1 SAMAAN 356 482 2 RAMPAL CELAKET 208 282 3 PENANGGUNGAN 431 584 4 ORO ORO DOWO 411 557

5 KLOJEN 199 270 6 GADINGKASRI 396 537 7 BARENG 514 697 8 KAUMAN 319 432 9 KIDULDALEM 219 296 10 SUKOHARJO 296 400 11 KASIN 438 594 Jumlah 3,786 5,130 2. SUKUN 1 KARANG BESUKI 678 919 2 PISANG CANDI 570 772 3 BANDULAN 589 797 4 TANJUNG REJO 966 1,309 5 MULYOREJO 517 700 6 SUKUN 640 867 7 CIPTOMULYO 461 625 8 BAKALAN KRAJAN 283 383 9 BANDUNGREJOSARI 1,143 1,549 10 GADANG 669 907 11 KEBONSARI 395 535 Jumlah 6,911 9,363 3. BLIMBING 1 BALEARJOSARI 301 408 2 ARJOSARI 335 454 3 POLOWIJEN 406 550 4 PURWODADI 642 870 5 BLIMBING 319 432 6 PANDANWANGI 1,074 1,455 7 PURWANTORO 994 1,346 8 BUNULREJO 930 1,260 9 KESATRIAN 398 539 10 POLEHAN 639 866 11 JODIPAN 426 577 Jumlah 6,463 8,756 4. LOWOKWARU 1 TASIKMADU 225 305 2 TUNGGULWULUNG 286 387 3 TUNJUNGSEKAR 559 758 4 MOJOLANGU 910 1,233

(17)

KECAMATAN KELURAHAN TAMBAHAN PELANGGAN 2017 2019 5 TULUSREJO 590 800 6 LOWOKWARU 635 860 7 TLOGOMAS 702 951 8 DINOYO 657 890 9 JATIMULYO 789 1,069 10 KETAWANGGEDE 366 496 11 MERJOSARI 721 977 12 SUMBERSARI 633 857 Jumlah 7,074 9,583 5. KEDUNGKANDANG 1 SAWOJAJAR 931 1,261 2 LESANPURO 690 934 3 MADYOPURO 711 964 4 CEMOROKANDANG 451 612 5 KEDUNGKANDANG 378 512 6 BURING 434 589 7 KOTALAMA 1,107 1,500 8 MERGOSONO 644 873 9 BUMIAYU 597 809 10 WONOKOYO 225 305 11 TLOGOWARU 227 308 12 ARJOWINANGUN 369 499 Jumlah 6,766 9,167 Total 31,000 42,000

(18)

4.3. Total Kebutuhan Unit Produksi dan Air Baku (l/det)

Asumsi Kondisi Proyeksi

2014 2015 2016 2017 2018 2019 2020

Kriteria Pelayanan

Jumlah penduduk 845,972 852,498 856,410 861,414 866,112 870,682 874,890

Pertumbuhan penduduk (%) 0.55% 0.77% 0.46% 0.58% 0.55% 0.53% 0.48%

Jumlah jiwa per KK 3.72 3.72 3.72 3.72 3.72 3.72 3.72

Penambahan sambungan baru per tahun 9,016 11,411 15,500 15,500 6,000 5,000 5,000

Jumlah sambungan PDAM Kota Malang 134,630 140,681 156,181 171,681 177,681 182,681 187,681

Jumlah sambungan Kabupaten Malang 4,383 4,383 4,383 4,383 4,383 4,383 4,383

Jumlah sambungan Kota Batu 977 977 977 977 977 977 977

Jumlah sambungan total PDAM Kota Malang 139,990 146,041 161,541 177,041 183,041 188,041 193,041

Jumlah sambungan HIPPAM 5,277 5,224 5,172 5,120 5,069 5,018 4,968

Jumlah sambungan ABT 467 465 463 461 459 457 455

Jumlah sambungan BUS 7,415 6,303 5,358 4,554 3,871 3,290 2,797

Akses aman air minum/sumur penduduk 43,134 36,664 31,164 26,490 22,516 19,139 16,268

Jumlah sambungan PDAM Kota Malang,HIPPAM dan

ABT 145,734 151,730 167,176 182,622 188,569 193,516 198,464

Prosentase penduduk terlayani PDAM Kota Malang (%) 59.2% 61.4% 67.8% 74.1% 76.3% 78.1% 79.8%

Prosentase penduduk terlayani PDAM Kota

Malang,HIPPAM dan ABT (%) 64.1% 66.2% 72.6% 78.9% 81.0% 82.7% 84.4%

Jumlah penduduk terlayani PDAM Kota Malang 500,824 523,333 580,993 638,653 660,973 679,573 698,173

Jumlah penduduk terlayani HIPPAM 19,629 19,432 19,238 19,046 18,855 18,667 18,480

Jumlah penduduk terlayani ABT 86,862 86,490 86,118 85,746 85,374 85,002 84,630

Jumlah penduduk terlayani BUS 27,585 23,447 19,930 16,940 14,399 12,239 10,404

Jumlah penduduk terlayani Sumur 160,458 136,390 115,931 98,542 83,760 71,196 60,517

Jumlah Penduduk terlayani akses aman air bersih 795,358 789,092 822,211 858,927 863,362 866,678 872,204

Prosentase Penduduk terlayani akses aman air bersih 94% 93% 96% 100% 100% 100% 100%

Pemakaian air rata-rata (M³/bln/pelanggan) 19 19 19 19 19 19 19

(19)

Asumsi Kondisi Proyeksi

2014 2015 2016 2017 2018 2019 2020

Kreteria NRW

Kehilangan air (%) 23.13% 18.63% 20.00% 20.00% 20.00% 20.00% 20.00%

Kehilangan air (L/det) 314 282 302 331 342 352 361

Kriteria Produksi

Kapasitas Produksi Terpakai (L/det) 1,357 1,515 1,511 1,656 1,712 1,759 1,806

Kapasitas Produksi Terpasang (L/det) : 1,670 1,670 1,670 1,935 1,935 1,935 1,935

Penambahan/Peningkatan Produksi Sumber Pitu

(L/det) - - 200 - - - -

Penambahan/Peningkatan Produksi Merjosari (L/det) - - 100 - - - -

Penambahan/Peningkatan Produksi Sumur Bor

Genting (L/det) - - 5 - - - -

Penyerahan Sumber Banyuning Ke Kota Batu (L/det) - - (100) - - - -

Penambahan/Peningkatan Produksi Sumur Dalam (12

titik @ 5 l/det) 60

(20)

5. SKENARIO PEMENUHAN KEBUTUHAN TAMBAHAN PRODUKSI (L/DET) 5.1. Pemanfaatan Idle Capacity :

a) Idle capacity saat ini 155 L/det di karenakan sebagai cadangan (recharge) lingkungan sekitar. Selain itu kemampuan dari umur pompa. Selain itu pompa tidak mampu menyesuaikan dengan kapasitas terpasang, kemampuan pompa terjadi ineffesensi energi akibat peralatan yang sudah tua.

b) Idle Capacity yang dapat dimanfaatkan 12 L /det sedangkan sisanya 10% sebesar 167 l/det untuk kehandalan sistem SPAM. Sehingga PDAM Kota Malang membutuhkan sumber air baku yang baru beserta unit produksi dan distribusi.

c) Wilayah Pelayanan Pemanfaatan Idle; Kelurahan (X), (Y), (Z) (Lihat tabel 4.2. diatas). Di karenakan sistem yang terintegrasi satu dengan yang lain maka untuk pemanfaatan idle capacity di gunakan untuk seluruh wilayah pelayanan PDAM Kota Malang.

5.2. Pemanfaatan Kapasitas Penurunan Kebocoran a) Persentase (%) NRW Saat Ini : 18.63 %

b) Sasaran Penurunan Kebocoran < 20%, program NRW ini di peruntukkan untuk penambahan pelanggan karena idle capacity saat ini sangat terbatas.

c) Sasaran Wilayah Pelayanan Kelurahan dari Hasil Pemanfaatan NRW dapat dirasakan pada pelayanan PDAM Kota Malang. Dimana evaluasi yang di lakukan selama akumulasi dari tahun 2011 ke tahun 2015 menghasilkan ± 482 L/dtk.

d) Kapasitas Dapat Dimanfaatkan dari Kebocoran : ± 482 L/dtk

e) Zona DMA (district meter area) dengan tingkat kebocoran (NRW) Tertinggi, pada service DMA Bukit Dieng 4 diameter 100 Q inlet 5.072 M3 dengan billing 735 m3, pelanggan 103 SR. Prosentase 86% atau 4.337 m3.

5.3. Penambahan Kapasitas SPAM Baru

a) SPAM (O) : Sumber Air Baku, Unit Produksi Kapasitas, Melayani dengan Jumlah Penduduk Tambahan SR

(21)

Asumsi

Realisasi Proyeksi

2014 2015 2016 2017 2018 2019

Pertambahan Pelanggan 9,016 11,411 15,500 15,500 6,000 5,000 Rata-rata Produksi 1,357 1,515 1,511 1,656 1,712 1,759 Kapasitas produksi eksisting (l/detik) 1,670 1,670 1,670 1,935 1,935 1,935 Penambahan Kapasitas Produksi Sumber Pitu - - 200 - - -

Pengurangan Kapasitas Produksi Banyuning - - (100) - - - Penambahan Kapasitas Produksi Merjosari - - 100 - - -

Penambahan Kapasitas Produksi Sumur

Dalam - - 60 - - - Penambahan Kapasitas Produksi Genting - - 5 - - - Kelebihan kapasitas produksi (l/detik) 313 155 159 279 223 176

Persentase idle capacity 18.72% 9.28% 9.50% 14.40% 11.50% 9.08%

b) Total Penambahan Kapasitas SPAM Baru 265 L/det untuk Melayani Jumlah Penduduk tahun 2017 dengan tambahan 31.000 SR dan tambahan 42.000 SR bila menggunakan proyeksi tahun 2019.

5.4. Penambahan Pelayanan Melalui Rehabilitasi / Penyempurnaan BJP (Non Perpipaan)

a) Kelurahan (X) : Jumlah dan Jenis SPAM BJP (Terlindungi dan Tidak Terlindungi), Jumlah SPAM BJP yang perlu Rehab/Perbaikan dan Jumlah BJP Terlindungi yang Perlu Dibangun tidak ada pembangunan. b) Kelurahan (Y) : Jumlah dan Jenis SPAM BJP (Terlindungi dan Tidak Terlindungi), Jumlah SPAM BJP yang perlu Rehab/Perbaikan dan Jumlah BJP Terlindungi yang Perlu Dibangun tidak ada pembangunan. c) Total Jumlah SPAM BJP perlu direhabilitasi/perbaikan . . . 0.. . . KK d) Total Jumlah SPAM BJP perlu dibangun baru . . . 0.. . . KK

6. KEGIATAN PENGEMBANGAN PELAYANAN AIR MINUM

6.1. Kegiatan Penambahan Kapasitas SPAM Baru (Unit Air Baku, Unit Produksi (Pembangunan Baru/Uprating), Unit Distribusi, Unit Pelayanan (Pipa Retikulasi dan SR))

a) Perijinan UKL dan UPL 6 lokasi

(22)

c) Pengadaan pompa dan sarana pendukungnya d) RPAM produksi

e) Pengadaan dan pemasangan water tank beserta sarana pendukungnya f) Efisiensi energi

g) Penambahan jaringan distribusi

6.2. Kegiatan Pemanfaatan Idle (Pengadaan/Pemasangan Pipa, Unit Pelayanan (Retikulasi dan SR))

a) Penambahan jaringan distribusi

b) Pengadaan dan pemasangan reservoir c) Pengadaan dan pemasangan accesories d) Penambahan jaringan tersier

e) Pembebasan lahan 10 lokasi untuk water tank dan reservoir 6.3. Kegiatan Penurunan NRW (Kebocoran)

a) Inlet DMA

b) Pengadaan Resilient Gate Valve c) Water Balance

d) Pressure Management e) Active Leakage Control

(23)

(24)

b) Evaluasi dan Penentuan Lokasi DMA dengan tingkat kebocoran tertinggi dengan melakukan step test dan menghitung meter induk dengan pemakaian rata rata per DMA. Dimana pada tabel di atas telah teridentifikasi DMA mana yang paling tinggi tingkat kebocorannya.

c) Penggantian Pipa dan pemasangan Meter Induk: penggantian pipa dan pemasangan meter induk telah di lakukan seiring dengan pembentukan DMA yang sempurna. Karena penggantian pipa dan pemasangan meter induk adalah syarat wajib untuk suatu DMA.

d) Penggantian Meter Rusak penggantian meter rusak adalah program dari NRW untuk kebocoran fisik. Karena untuk menurunkan tingkat kebocoran secara cepat adalah dengan mengganti meter yang rusak dan tua dengan yang baru untuk keakurasian meter air yang baru.

e) Tera (Kalibrasi) Meter Air,tera meter air pada PDAM Kota Malang di lakukan pada waktu penerimaan meter baru,sedangkan meter pada pelanggan akan diganti minimal 5 tahun dari pemasangan. Sedangkan tera meter pada pelanggan tidak ada.

(25)

7. JADWAL PELAKSANAAN

7.1. Jadwal Pelaksanaan Penambahan Kapasitas Produksi

No URAIAN PEKERJAAN

PEMBIAYAAN

APBN APBD KOTA PDAM

2015 2016 2017 2015 2016 2017 2015 2016 2017

1 PERIJINAN UKL DAN

UPL 6 LOKASI 2 PENGEBORAN SUMUR DALAM SEBANYAK 12 TITIK DI 6 LOKASI 3 EFISIENSI ENERGI, PENGADAAN POMPA DAN SARAN PENDUKUNGNYA 4 RPAM PRODUKSI 5 PENGADAAN DAN PEMASANGAN WATER TANK BESERTA SARANA PENDUKUNGNYA 6 PENAMBAHAN JARINGAN DISTRIBUSI

7.2. Jadwal Pelaksanaan Pemanfaatan Idle Capacity

No URAIAN PEKERJAAN

PEMBIAYAAN

2015 2016 2017 2015 2016 2017 2015 2016 2017 1 PENAMBAHAN JARINGAN DISTRIBUSI 2 PENGADAAN DAN PEMASANGAN RESERVOIR 3 PENGADAAN DAN PEMASANGAN ACCESSORIES 4 PENAMBAHAN JARINGAN TERSIER 5 PEMBEBASAN LAHAN 10 LOKASI UNTUK WATER TANK DAN RESERVOIR

(26)

7.3. Jadwal Pelaksanaan NRW

No URAIAN PEKERJAAN

PEMBIAYAAN

2015 2016 2017 2015 2016 2017 2015 2016 2017 1 INLET DMA 2 PENGADAAN RESILIENT GATE VALVE 3 WATER BALANCE 4 PRESSURE MANAGEMENT 5 ACTIVE LEAKAGE CONTROL 6 PENGADAAN ACCESSORIES DAN SARANA PENDUKUNG 8. KEBUTUHAN BIAYA

8.1. Kebutuhan Biaya Penambahan Kapasitas SPAM Baru

No. URAIAN PEKERJAAN NILAI

1 PERIJINAN UKL DAN UPL 6 LOKASI 290.00

2 PENGEBORAN SUMUR DALAM SEBANYAK 12 TITIK DI 6

LOKASI 31,189.97

3 EFISIENSI ENERGI, PENGADAAN POMPA DAN SARAN

PENDUKUNGNYA 19,483.62

4 RPAM PRODUKSI 62,117.83

5 PENGADAAN DAN PEMASANGAN WATER TANK BESERTA

SARANA PENDUKUNGNYA 47,761.94

6 PENAMBAHAN JARINGAN DISTRIBUSI 59,452.73

JUMLAH 220,296

8.2. Kebutuhan Biaya Pemanfaatan Idle

1 PENAMBAHAN JARINGAN DISTRIBUSI 16,482.38

2 PENGADAAN DAN PEMASANGAN RESERVOIR 3,408.23

3 PENGADAAN DAN PEMASANGAN ACCESSORIES 1,316.74

4 PENAMBAHAN JARINGAN TERSIER 47,047.50

5 PEMBEBASAN LAHAN 10 LOKASI UNTUK WATER TANK DAN

RESERVOIR 7,243.23

(27)

8.3. Kebutuhan Biaya Penurunan Kebocoran

1 INLET DMA 2,441.09

2 PENGADAAN RESILIENT GATE VALVE 949.92

3 WATER BALANCE 25,081.40

4 PRESSURE MANAGEMENT 19,748.13

5 ACTIVE LEAKAGE CONTROL 14,418.00

6 PENGADAAN ACCESSORIES DAN SARANA PENDUKUNG 15,223.75

JUMLAH 77,862.29

8.4. Kebutuhan Biaya Pengembangan BJP Terlindungi (Pilot Project, Sosialisasi, Rehabilitasi)

(28)

9. KEGIATAN, SUMBER PENDANAAN DAN TAHUN ANGGARAN 9.1. Kegiatan Penambahan Kapasitas

No URAIAN

PEKERJAAN NILAI

PEMBIAYAAN

2015 2016 2017 2015 2016 2017 2015 2016 2017 1 PERIJINAN UKL DAN UPL 6 LOKASI 290.00 10.00 - - - - - 280.00 - - 2 PENGEBORAN SUMUR DALAM SEBANYAK 12 TITIK DI 6 LOKASI 31,189.97 - 21,500.00 - - 6,189.97 - - - 3,500.00 3 EFISIENSI ENERGI, PENGADAAN POMPA DAN SARAN PENDUKUNGNYA 19,483.62 1,483.62 10,000.00 8,000.00 - - - - - - 4 RPAM PRODUKSI 62,117.83 539.75 31,894.90 8,458.43 - 19,448.75 - 1,510.50 265.50 - 5 PENGADAAN DAN PEMASANGAN WATER TANK BESERTA SARANA PENDUKUNGNYA 47,761.94 4,192.25 34,843.52 - - - - 5,363.08 - 3,363.08 6 PENAMBAHAN JARINGAN DISTRIBUSI 59,452.73 - 31,356.47 15,326.20 - - - 5,405.95 7,364.11 - JUMLAH 220,296 6,226 129,595 31,785 - 25,639 - 12,560 7,630 6,863

(29)

9.2. Kegiatan Pemanfaatan Idle

No URAIAN

PEMBIAYAAN

2015 2016 2017 2015 2016 2017 2015 2016 2017 1 PENAMBAHAN JARINGAN DISTRIBUSI 16,482.38 6,819.78 - 1,175.28 - - - 7,797.33 690.00 - 2 PENGADAAN DAN PEMASANGAN RESERVOIR 3,408.23 - 3,408.23 - - - - - - - 3 PENGADAAN DAN PEMASANGAN ACCESSORIES 1,316.74 1,316.74 - - - - - - - 4 PENAMBAHAN JARINGAN TERSIER 47,047.50 - - - - - - - 23,523.75 23,523.75 5 PEMBEBASAN LAHAN 10 LOKASI UNTUK WATER TANK DAN RESERVOIR 7,243.23 - - - 7,243.23 - - - - - JUMLAH 75,498.08 8,136.51 3,408.23 1,175.28 7,243.23 - - 7,797.33 24,213.75 23,523.75

(30)

9.3. Kegiatan Penurunan Kebocoran

No URAIAN

PEMBIAYAAN

2015 2016 2017 2015 2016 2017 2015 2016 2017 1 INLET DMA 2,441.09 2,441.09 - - - - - - - - 2 PENGADAAN RESILIENT GATE VALVE 949.92 949.92 - - - - - - - - 3 WATER BALANCE 25,081.40 1,530.75 23,205.05 345.60 - - - - - - 4 PRESSURE MANAGEMENT 19,748.13 1,520.21 17,177.92 1,050.00 - - - - - - 5 ACTIVE LEAKAGE CONTROL 14,418.00 9,455.48 2,074.40 - - - - 2,888.11 - - 6 PENGADAAN ACCESSORIES DAN SARANA PENDUKUNG 15,223.75 4,274.42 2,754.64 - - - - 657.44 7,537.25 - JUMLAH 77,862.29 20,171.87 45,212.02 1,395.60 - - - 3,545.55 7,537.25 -
