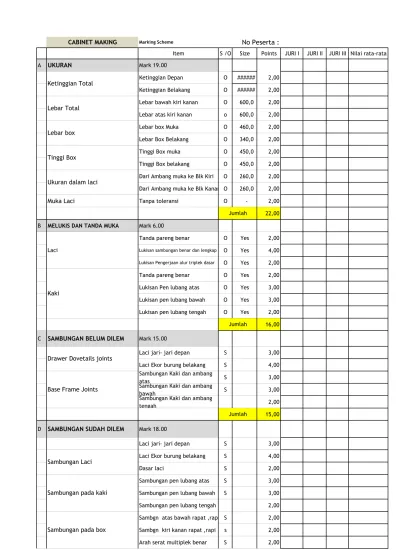

CABINET MAKING Marking Scheme
No Peserta :
Item S /O Size Points JURI I JURI II JURI III Nilai rata-rata
A UKURAN Mark 19.00
Ketinggian Depan O ###### 2,00
Ketinggian Belakang O ###### 2,00
Lebar bawah kiri kanan O 600,0 2,00
Lebar atas kiri kanan o 600,0 2,00
Lebar box Muka O 460,0 2,00
Lebar Box Belakang O 340,0 2,00
Tinggi Box muka O 450,0 2,00
Tinggi Box belakang O 450,0 2,00
Dari Ambang muka ke Blk Kiri O 260,0 2,00
Dari Ambang muka ke Blk Kanan O 260,0 2,00
Muka Laci Tanpa toleransi O - 2,00
22,00
B MELUKIS DAN TANDA MUKA Mark 6.00
Tanda pareng benar O Yes 2,00
Lukisan sambungan benar dan lengkap O Yes 4,00
Lukisan Pengerjaan alur triplek dasar O Yes 2,00
Tanda pareng benar O Yes 2,00
Lukisan Pen lubang atas O Yes 3,00
Lukisan pen lubang bawah O Yes 3,00
Lukisan pen lubang tengah O Yes 2,00
16,00
C SAMBUNGAN BELUM DILEM Mark 15.00
Laci jari- jari depan S 3,00
Laci Ekor burung belakang S 4,00 Sambungan Kaki dan ambang
atas S 3,00
Sambungan Kaki dan ambang
bawah S 3,00
Sambungan Kaki dan ambang
tengah 2,00
15,00
D SAMBUNGAN SUDAH DILEM Mark 18.00
Laci jari- jari depan S 3,00
Laci Ekor burung belakang S 4,00
Dasar laci S 2,00
Sambungan pen lubang atas S 3,00
Sambungan pen lubang bawah S 3,00
Sambungan pen lubang tengah 2,00
Sambgn atas bawah rapat ,rapi S 2,00
Sambgn kiri kanan rapat ,rapi ,b s 2,00
Arah serat multiplek benar S 2,00
Sambungan pada box
Jumlah
Drawer Dovetails joints
Base Frame Joints
Jumlah
Sambungan Laci
Sambungan pada kaki Ukuran dalam laci
Jumlah
Laci
Kaki
Ketinggian Total
Lebar Total
Lebar box

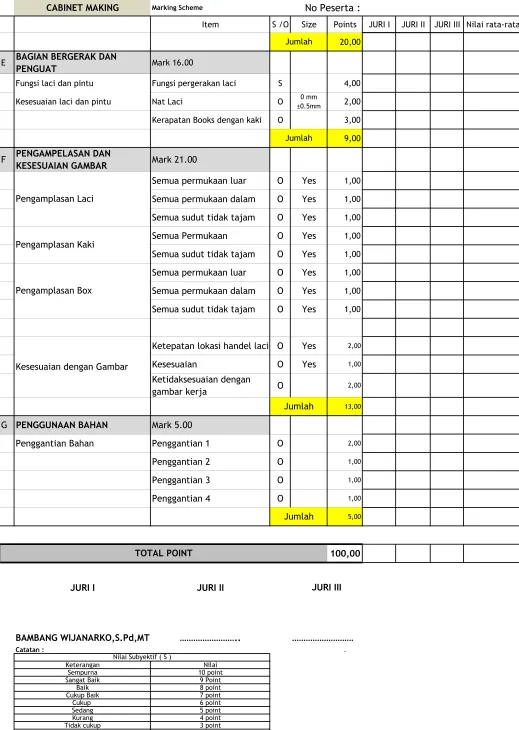

CABINET MAKING Marking Scheme
No Peserta :
Item S /O Size Points JURI I JURI II JURI III Nilai rata-rata
20,00
E BAGIAN BERGERAK DAN
PENGUAT Mark 16.00
Fungsi laci dan pintu Fungsi pergerakan laci S 4,00
Kesesuaian laci dan pintu Nat Laci O 0 mm
±0.5mm 2,00 Kerapatan Books dengan kaki O 3,00
9,00
F PENGAMPELASAN DAN
KESESUAIAN GAMBAR Mark 21.00
Semua permukaan luar O Yes 1,00
Semua permukaan dalam O Yes 1,00
Semua sudut tidak tajam O Yes 1,00
Semua Permukaan O Yes 1,00
Semua sudut tidak tajam O Yes 1,00
Semua permukaan luar O Yes 1,00
Semua permukaan dalam O Yes 1,00
Semua sudut tidak tajam O Yes 1,00
Ketepatan lokasi handel laci O Yes 2,00
Kesesuaian O Yes 1,00
Ketidaksesuaian dengan
gambar kerja O 2,00
13,00
G PENGGUNAAN BAHAN Mark 5.00
Penggantian Bahan Penggantian 1 O 2,00
Penggantian 2 O 1,00
Penggantian 3 O 1,00
Penggantian 4 O 1,00
5,00
100,00
JURI I JURI II
BAMBANG WIJANARKO,S.Pd,MT ……….. ………
Catatan : .
Keterangan Nilai
Sempurna 10 point
Sangat Baik 9 Point
Baik 8 point
Cukup Baik 7 point
Cukup 6 point
Sedang 5 point
Kurang 4 point
Tidak cukup 3 point
Buruk 2 point
Sangat Buruk 1 point
Tidak dibuat 0 point
Penilaian Obyektif ( O ) disesuaikan dengan keterangan di samping.
Jumlah
Jumlah
TOTAL POINT
JURI III
Nilai Subyektif ( S ) Pengamplasan Laci
Pengamplasan Kaki
Pengamplasan Box
Kesesuaian dengan Gambar
Jumlah
