Tugas 1 Pemodelan Reservoir Statis (M Rizqy Septyandy -22013013)

GL – 5251 PEMODELAN RESERVOAR STATIS

TUGAS 1

OLEH:

MUHAMMAD RIZQY SEPTYANDY 22013013

PROGRAM MAGISTER TEKNIK GEOLOGI

FAKULTAS ILMU DAN TEKNOLOGI KEBUMIAN

INSTITUT TEKNOLOGI BANDUNG

2014

SISTEM MANAJEMEN SUMBER DAYA PERMINYAKAN 1. Prinsip-prinsip Dasar dan Pengertian-pengertian

Estimasi jumlah sumber daya minyak bumi melibatkan interpretasi volume dan nilai-nilai ketidakpastian. Jumlah ini terkait dengan pengembangan proyek pada berbagai tahap desain dan implementasi.

1.1. Kerangka Klasifikasi Sumber Daya Perminyakan

Perminyakan didefinisikan sebagai campuran lamiah yang terdiri dari hidrokarbon pada fase gas, cairan, maupun padat.

Istilah “sumber” yang digunakan di sini dimaksudkan untuk mencakup semua jumlah minyak bumi alamiah pada atau di dalam kerak bumi, ditemukaan dan belum ditemukan (tercakup dan tidak tercakup), ditambah jumlah yang sudah diproduksi.

Gambar 1-1 adalah representasi grafis dari klasifikasi sumber daya sistem SPE/WPC/AAPG/Spee. Sistem ini didefinisikan menjadi beberapa kelas utama sumber daya yang tercakup: Produksi, Cadangan, Sumber Daya Kontinjensi, dan Sumber Daya Prospektif, seperti minyak bumi yang tidak tercakup.

“Rentang Ketidakpastian” mencerminkan berbagai perkiraan jumlah berpotensi dicakup dari akumulasi proyek, sedangkan sumbu vertikal mewakili “Peluang Komersil”, yaitu, kemungkinan bahwa proyek yang akan dikembangkan dan mencapai status produk yang komersil.

MINYAK BUMI TOTAL YANG TERBENTUK DI TEMPAT adalah

jumlah minyak bumi yang diperkirakan sudah ada saat terjadi proses akumulasi.

MINYAK BUMI DITEMUKAN DI TEMPAT adalah jumlah minyak

bumi yang diperkirakan, pada waktu tertentu, yang terkandung dalam akumulasi yang diketahui sebelum produksi.

PRODUKSI adalah jumlah kumulatif minyak bumi yang telah tercakup

pada waktu yang telah ditentukan.

Beberapa proyek pengembangan dapat dikelompokkan menjadi komersial dan sub-komersial, dengan pengestimasian jumlah tercakup dapat dikelompokkan sebagai cadangan dan sumber daya kontinjensi masing-masing, yang didefinisikan seperti dibawah.

CADANGAN adalah jumlah minyak bumi diperkirakan dapat tercakup

secara komersial dengan penerapan proyek-proyek pengembangan untuk akumulasi yang diketahui dari waktu tertentu sampai ke depan dalam kondisi yang ditentukan.

SUMBER DAYA KONTINJENSI adalah jumlah minyak bumi yang

diperkirakan, pada waktu yang diberikan, yang memiliki potensi tercakup dari akumulasi yang telah diketahui, tetapi proyek yang diterapkan belum dianggap cukup matang untuk pengembangan komersial karena satu atau lebih kontinjensi.

MINYAK BUMI BELUM DITEMUKAN DI TEMPAT adalah

kuantitas minyak bumi yang diperkirakan, pada waktu yang diberikan, yang terkandung dalam akumulasi tetapi belum ditemukan.

SUMBER DAYA PROSPEKTIF adalah jumlah minyak bumi yang

diperkirakan, pada waktu yang diberikan, yang akan berpotensi dicakup dari akumulasi yang belum ditemukan oleh aplikasi dari proyek-proyek pengembangan di masa yang akan datang.

BELUM TERCAKUP adalah minyak bumi sebagian ditemukan atau

belum ditemukan di tempat yang jumlahnya diestimasi, pada tanggal diberikan, tidak dapat dicakup oleh proyek-proyek di masa depan.

1.2. Evaluasi Sumber Daya Berbasis Proyek

Proses evaluasi sumber daya terdiri dari mengidentifikasi proyek pemulihan, atau proyek, terkait dengan akumulasi minyak bumi, diperkirakan jumlah minyak bumi yang terbentuk di tempat, sebagian dari yang akan dipulih oleh masing-masing proyek, dan mengklasifikasikan proyekberdasarkan status jatuh tempo atau kesempatan komersialitas. Konsep sistem klasifikasi berbasis proyek selanjutnya diklarifikasi dengan memeriksa sumber data primer berkontribusi terhadap evaluasi sumber daya bersih yang dapat diperoleh kembali (lihat Gambar 1-2) yang mungkin digambarkan sebagai berikut:

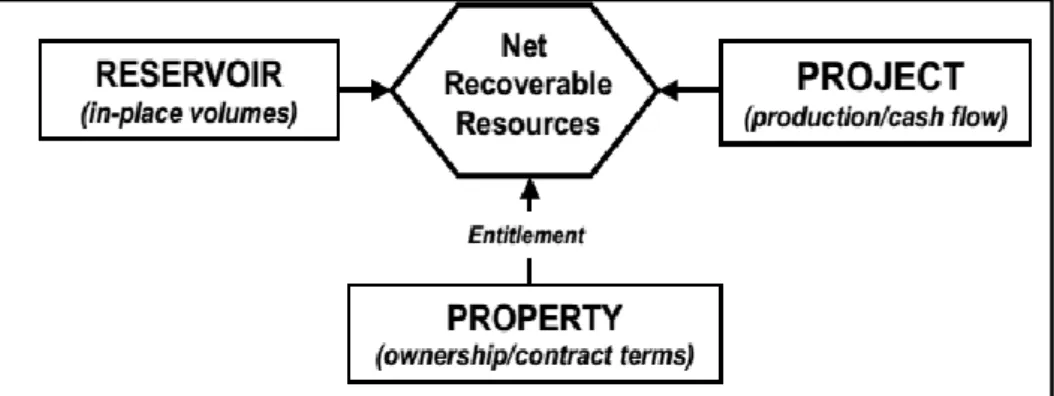

Gambar 1-2: Sumber Data Evaluasi Sumber Daya.

Reservoir (akumulasi): Atribut utama meliputi jenis dan jumlah Minyak yang terbentuk di tempat dan cairan dan sifat batuan yang mempengaruhi pemulihan minyak bumi.

Proyek: Setiap proyek diterapkan pada pengembangan reservoir tertentu menghasilkan unik produksi dan jadwal arus kas.

Properti (sewa atau lisensi area): Setiap properti mungkin memiliki hal unik terkait kontrak hak dan kewajiban termasuk syarat fiskal.

2. Klasifikasi dan Kategorisasi Pedoman

2.1. Klasifikasi Sumber Daya

Klasifikasi dasar memerlukan pembentukan kriteria untuk penemuan minyak bumi dan sesudahnya, perbedaan antara proyek-proyek komersial

dan sub-komersial akumulasi dikenal (dan maka antara Cadangan dan Sumber Daya Kontinjensi).

2.1.1. Penentuan Status Penemuan

Sebuah penemuan adalah salah satu akumulasi minyak bumi, atau beberapa akumulasi minyak secara kolektif, bentuk yang satu atau beberapa sumur eksplorasi telah ditetapkan melalui pengujian, pengambilan sampel, dan / atau penebangan adanya jumlah yang signifikan dari hidrokarbon berpotensi bergerak.

2.1.2. Penentuan Nilai Komersial

Volume yang tercakup ditemukan (Sumber Kontinjensi) dapat dipertimbangkan secara komersial berproduksi, dan dengan demikian Cadangan, tegas jika entitas mengklaim komersialitas telah menunjukkan niat untuk melanjutkan pengembangan dan niat tersebut didasarkan pada beberapa kriteria berikut:

• Bukti untuk mendukung jadwal yang sesuai untuk pembangunan. • Sebuah penilaian yang wajar dari ekonomi masa depan pertemuan

proyek pembangunan tersebut investasi dan operasi kriteria yang ditetapkan.

• Sebuah harapan yang masuk akal bahwa akan ada pasar untuk semua atau setidaknya penjualan yang diharapkan jumlah produksi yang diperlukan untuk membenarkan pembangunan.

• Bukti bahwa produksi dan sarana transportasi yang diperlukan tersedia atau dapat tersedia.

• Bukti bahwa masalah sosial dan ekonomi hukum, kontrak, lingkungan dan lainnya akan memungkinkan untuk implementasi aktual dari proyek pemulihan sedang dievaluasi.

2.1.3. Status Proyek dan Resiko Nilai Komersial

Sumber Daya Kontinjensi dan Prospektif, ini lebih lanjut dapat dinyatakan sebagai perkiraan kesempatan kuantitatif yang menggabungkan dua kunci yang mendasari komponen risiko:

• Kesempatan bahwa akumulasi potensial akan menghasilkan penemuan minyak bumi. ini adalah disebut sebagai "kesempatan penemuan."

• Setelah ditemukan, kemungkinan bahwa akumulasi akan dikembangkan secara komersial adalah disebut sebagai "kesempatan pengembangan."

2.1.3.1. Sub-kelas Proyek Kematangan

Berdasarkan ilustrasi dari Gambar 2-1 proyek pengembangan dan terkait cakupan kualitas mereka dapat di sub-klasifikasi berdasar pada level proyek kematangan dan terkait dengan tindakan keputusan bisnis membutuhkan perpindahan proyek kea rah produksi komersial.

Gambar 2-1: Sub-kelas berdasarkan Proyek Kematangan.

2.1.3.2. Status Cadangan

Jumlah ini dapat dialokasikan untuk divisi berikut berdasarkan pendanaan dan status operasional sumur dan fasilitas terkait dalam rencana pengembangan reservoir (rinci definisi dan pedoman yang disediakan pada Tabel 2):

• Cadangan dikembangkan adalah jumlah yang diharapkan untuk dipulihkan dari sumur yang ada dan fasilitas.

 Cadangan dikembangkan untuk produksi diperkirakan akan pulih dari selesai interval yang terbuka dan memproduksi pada saat estimasi.

 Cadangan dikembangkan untuk bukan produksi termasuk menutup dan di belakang-pipa Cadangan.

• Belum Dikembangkan Cadangan jumlah yang diharapkan dapat diperoleh melalui investasi di masa depan.

2.1.3.3. Status Keekonomian

Proyek yang saat ini diklasifikasikan sebagai Sumber Kontinjensi mungkin secara luas dibagi menjadi dua kelompok:

 Sumber Kontinjensi marjinal adalah jumlah yang terkait dengan teknis layak proyek yang baik saat ini ekonomi atau diproyeksikan untuk menjadi ekonomi bawah cukup diperkirakan perbaikan kondisi komersial tetapi tidak berkomitmen untuk pengembangan karena satu atau lebih kontinjensi.

 Sumber Daya Kontinjensi Sub-Marginal adalah jumlah yang terkait dengan penemuan untuk analisis yang menunjukkan bahwa proyek-proyek pembangunan teknis layak tidak akan kontinjensi ekonomi dan/atau lainnya tidak akan puas dengan saat ini atau cukup perbaikan diperkirakan dalam kondisi komersial. Proyek-proyek ini tetap harus dipertahankan dalam inventarisasi sumber daya ditemukan tertunda perubahan besar yang tak terduga dalam kondisi komersial.

2.2. Pengkelompokan Sumber Daya

Perkiraan ini mencakup komponen ketidakpastian teknis dan komersial berikut:

 Bahwa sebagian dari minyak bumi di tempat yang dapat dipulihkan dengan menerapkan didefinisikan proyek pembangunan atau proyek.  Variasi dalam kondisi komersial yang dapat mempengaruhi jumlah

pulih dan dijual (contoh ketersediaan pasar, perubahan kontrak). 2.2.1. Rentang Ketidakpastian

Kisaran ketidakpastian dipulihkan dan/atau berpotensi volume dipulihkan mungkin diwakili oleh salah satu skenario deterministik atau dengan distribusi probabilitas.

• Harus ada setidaknya probabilitas 90% (P90) yang jumlah sebenarnya dikembalikan akan sama atau melebihi estimasi rendah. • Harus ada setidaknya probabilitas 50% (P50) yang jumlah

sebenarnya dikembalikan akan sama atau melebihi estimasi terbaik.

• Harus ada setidaknya probabilitas 10% (P10) yang jumlah sebenarnya dikembalikan akan sama atau melebihi estimasi tinggi. 2.2.2. Definisi Kategori dan Pedoman

Tabel III menyajikan kategori definisi dan memberikan pedoman yang dirancang untuk mempromosikan konsistensi dalam penilaian sumber daya. Berikut ini ringkasan definisi untuk masing-masing kategori Cadangan di baik dari segi pendekatan inkremental deterministik dan pendekatan skenario dan juga menyediakan kriteria probabilitas jika metode probabilistik diterapkan.

• Cadangan Terbukti adalah jumlah minyak bumi, yang, analisis geosains dan insyinyur, dapat diperkirakan dengan kepastian yang memadai untuk dapat dikembalikan secara komersial, dari tanggal tertentu ke depan, dari reservoir diketahui dan di bawah kondisi ekonomi yang ditetapkan, metode operasi, dan peraturan pemerintah. Jika metode deterministik digunakan, istilah kepastian yang memadai dimaksudkan untuk mengungkapkan tingkat kepercayaan yang tinggi bahwa kuantitas akan kembali. Jika metode probabilistik digunakan, harus ada setidaknya probabilitas

90% bahwa jumlah sebenarnya pulih akan sama atau melebihi estimasi.

• Cadangan Mungkin adalah Cadangan tambahan yang analisis geosains dan insyinyur menunjukkan cenderung untuk dikembalikan daripada Cadangan Terbukti tetapi lebih pasti untuk dikembalikan daripada Kemungkinan Cadangan. Hal ini sama kemungkinan bahwa aktual yang jumlah dikembalikan akan lebih besar dari atau kurang dari jumlah perkiraan ditambah Terbukti Cadangan Mungkin (2P). Dalam konteks ini, bila metode probabilistik digunakan, harus ada setidaknya kemungkinan 50% bahwa jumlah sebenarnya kembali akan sama atau melebihi 2P estimasi.

• Kemungkinan Cadangan adalah cadangan tambahan yang analisis geosains dan insyinyur menyarankan cenderung dapat dkembalikan dari Cadangan Mungkin. Jumlah akhirnya kembali dari proyek memiliki probabilitas rendah untuk melebihi jumlah Cadangan Terbukti ditambah Cadangan Mungkin ditambah Kemungkinan Cadangan (3P), yang setara dengan perkiraan tinggi skenario. Dalam konteks ini, bila metode probabilistik digunakan, harus ada setidaknya 10% probabilitas bahwa jumlah sebenarnya kembali akan sama atau melebihi estimasi 3P.

2.3. Proyek Tambahan

Penilaian sumber daya awal didasarkan pada penerapan proyek pembangunan awal ditetapkan.

 Workover, Pemeliharaan, dan Perubahan Peralatan  Kompresi

 Pengeboran Pengisian  Peningkatan Pengembalian 2.4. Sumber Daya Nonkonvensional

 Sumber Daya konvensional terletak di akumulasi minyak diskrit terkait dengan fitur geologi struktural dan/atau kondisi stratigrafi secara lokal, biasanya dengan masing-masing akumulasi dibatasi

oleh kontak downdip dengan akuifer, dan yang secara signifikan dipengaruhi oleh pengaruh hidrodinamika seperti daya apung dari minyak dalam air.

 Sumber Daya nonkonvensional terletk di akumulasi minyak yang meluas di seluruh area yang luas dan yang tidak signifikan dipengaruhi oleh pengaruh hidrodinamika (juga disebut "Jenis pengendapan-menerus").

3. Evaluasi dan Pedoman Pelaporan

3.1. Evaluasi Nilai Komersial

Keputusan investasi didasarkan pada pandangan entitas kondisi komersial masa depan yang mungkin berdampak pada kelayakan pembangunan (komitmen untuk mengembangkan) dan jadwal produksi arus/kas proyek minyak dan gas.

3.1.1. Evaluasi Sumber Daya Berdasarkan Aliran Kas

Sumber evaluasi didasarkan pada perkiraan produksi masa depan dan arus kas yang terkait jadwal untuk setiap proyek pembangunan.

3.1.2. Kriteria Keekonomian

Evaluasi ekonomi yang mendasari keputusan investasi didasarkan pada entitas yang wajar perkiraan kondisi masa depan, termasuk biaya dan harga, yang akan ada selama proyek berlangsung (kasus perkiraan). Perkiraan tersebut didasarkan pada perubahan diproyeksikan untuk kondisi saat ini; SPE mendefinisikan kondisi saat ini sebagai rata-rata dari mereka sudah ada selama 12 bulan sebelumnya.

3.1.3. Batas Keekonomian

Batas ekonomi didefinisikan sebagai tingkat produksi di luar yang mengalir ke kas operasi bersih dari proyek, yang mungkin terjadi baik individu, sewa, atau seluruh bidang, negatif, titik waktu yang mendefinisikan kehidupan ekonomi proyek.

3.2. Pengukuran Produksi  Titik Acuan

 Bahan Bakar Sewa

 Gas Alam Basah atau Kering

 Komponen yang berasosiasi dengan nonhidrokarbon  Reinjeksi Gas Alam

 Penyimpanan Gas Alam Bawah Tanah  Penyeimbangan Nilai Produksi

3.3. Hak Sumber Daya dan Pengakuan  Royalti

 Kontrak Bagi Hasil Produksi Cadangan  Perpanjangan Kontrak atau Pembaruan

4. Perkiraan Kuantitas Tercakup

4.1. Prosedur Analitis

Prosedur analitis untuk memperkirakan jumlah yang dapat diperoleh kembali jatuh ke dalam tiga kategori besar:

(a) analogi, (b) estimasi volumetrik, dan (c) estimasi berbasis kinerja, yang meliputi keseimbangan bahan, penurunan produksi, dan analisis kinerja produksi lainnya.

4.1.1. Analog

Analog banyak digunakan dalam estimasi sumber daya, khususnya dalam eksplorasi dan awal tahap pengembangan, ketika informasi pengukuran langsung terbatas.

4.1.2. Perkiraan Volume

Prosedur ini menggunakan batuan reservoir dan sifat fluida untuk menghitung hidrokarbon di tempat dan kemudian memperkirakan bahwa porsi yang akan diperoleh kembali dengan proyek pembangunan tertentu. Kunci ketidakpastian yang mempengaruhi di tempat volume meliputi:

• Geometri reservoir dan batas perangkap yang mempengaruhi Volume batuan kotor.

• Karakteristik geologi yang menentukan volume pori dan distribusi permeabilitas.

• Kombinasi dari kualitas reservoir, jenis cairan, dan kontak yang mengontrol saturasi fluida.

4.1.3. Keseimbangan Bahan

Metode keseimbangan bahan untuk memperkirakan jumlah yang dapat diperoleh kembali dengan melibatkan analisis tekanan perilaku sebagai fluida reservoir ditarik.

4.1.4. Analisis Kinerja Produksi

Analisis perubahan tingkat produksi dan produksi cairan rasio terhadap waktu dan terhadap kumulatif produksi fluida reservoir ditarik memberikan informasi berharga untuk memprediksi akhir jumlah yang dapat diperoleh kembali.

4.2. Metode Deterministik dan Probabilistik

Dalam metode deterministik, nilai diskrit atau arah dari nilai untuk setiap parameter yang dipilih berdasarkan pilihan estimator murah dari nilai-nilai yang paling tepat untuk sesuai kategori sumber daya.

Dalam metode probabilistik, estimator mendefinisikan distribusi mewakili berbagai nilai yang mungkin untuk setiap parameter masukan.

Volume deterministik ditentukan untuk kenaikan diskrit dan skenario yang ditetapkan.

Kedua metode deterministik dan probabilistik dapat digunakan dalam kombinasi untuk memastikan bahwa hasil metode tersebut masuk akal. 4.2.1. Metode Agregasi

Distribusi ketidakpastian dari perkiraan individu pada masing-masing tingkat mungkin berbeda secara luas, tergantung pada geologi pengaturan dan jatuh tempo dari sumber daya. Proses penjumlahan kumulatif ini umumnya disebut sebagai "agregasi." Dua metode umum agregasi dapat diterapkan: penjumlahan aritmatika dari perkiraan kategori dan agregasi statistik distribusi ketidakpastian. Dalam agregasi statistik, kecuali dalam

situasi langka ketika semua reservoir yang dikumpulkan benar-benar tergantung, P90 (tinggi tingkat kepastian) jumlah dari gabungan selalu lebih besar daripada jumlah aritmatika dari jumlah

tingkat reservoir P90, dan P10 (rendahnya kepastian) agregat adalah selalu kurang dari jumlah aritmatika jumlah P10 dinilai pada tingkat reservoir.

4.2.1.1. Penggabungan Kelas-kelas Sumber Daya

Jumlah minyak diklasifikasikan sebagai Cadangan, Sumber Daya Kontinjensi, atau Sumber Daya Prospektif tidak boleh digabungkan dengan satu sama lain tanpa pertimbangan mengenai perbedaan signifikan dalam kriteria yang terkait dengan klasifikasinya.
