SINFONIA CLUTCHES AND BRAKES
Non-excitation
BRAKES
Clutch dan brake kami digunakan di berbagai jenis
peralatan termasuk peralatan industri, peralatan informasi, dan fasilitas rekreasi memainkan part penting dalam sistem otomatisasi dan kontrol gerak
Daftar brake elektromagnetik tipe operasi non-eksitasi
Tanda“●”menunjukkan fitur utama dari tiap seri. Untuk lebih detailnya, silahkan mengacu pada halaman yang sesaui untuk tiap seri nya
Brake elektromagnetik aman dari tipe operasi
non-eksitasi yang digunakan dalam aplikasi
yang luas untuk holding dan braking
Brake dari tipe operasi non-eksitasi (off brake) digunakan seara luas dalam setiap bidang untuk holding dan braking, dan oleh karena itu menjadi komponen fungsional yang tidak tergantikan untuk kemaanan atau pencegahan kecelakaan. SINFONIA TECHNOLOGY LTD membuat berbagai macam brakes dari tipe operasi non-eksitasi untuk mendukung konsumen dengan produk optimal berdasarkan permintaan konsumen. Sebagai tambahan,
SINFONIA TECHNOLOGY CO., LTD. dapat memuaskan permintaan pelanggan dengan mendesain brake untuk aplikasi tertentu
Tipe Aplikasi
Menahan Pemberhentiandarurat Pengereman Brakingpegas Brakingmagnet
permanen Tipe tipis Respontinggi Pengaturantorsi Pelepasanmanual Operasisunyi backlashTanpa kontakTanpa otomatisGapping 0.1 1 10 100 1000(Nm)
Gerakan Fitur-fitur Jarak torsi gesekan statis
Contoh penggunaan
0.3~45 • Operasi holding untuk motor servo dan motor stepping• Operasi holding untuk lengan robot • Operasi holding untuk sekrup kapak
2~37
• Motor geared • Motor brake • Penutup • Eskalator • Elevator • Kereta golf • Garaasi parkir
• Troli travel otomatis dan troli transfer
• Pengaturan stage • Drum pengambil dan gulungan
15~1500 • Motor brake • Mesin pengangkat • Winches• System gudang otomatis • Drum pengangkat • Pengangkat (gear pengangkat) • Unit transfer variasi
0.5~10 • Motor kendali compact• Motor induksi compact
0.45~350
• Motor stepping • Motor brake • Robot industri • Unit transfer • Peralatan medis
• Peralatn keselamatan • Peralatan industry umum
4 〜 5 6 7 8 9 10 ~
!
!
!
!
!
!
!
!
φ 84.5 φ 84f8 17.1 φ76±0.2 120°Tindakan pencegahan untuk keselamatan
Pastikan untuk membaca instruksi ini sebelum memulai operasi
Ketika menggunakan produk kami, harap perhatikan kebutuhan untuk keamanan dan lakukan operasi secara benar dengan membaca dan memahami katalog dan informasi teknikal kami sebelumnya. Meskipun kami membuat setiap usaha untuk memastikan kontrol kualitas dari produk kami, harap pertimbangkan secara hati hati pengukuran keamanan untuk operasi mesin dalam kasus kegagalan mesin
Bahaya
Jika anda tidak mengikuti instruksi, maka akan dapat menyebabkan kematian atau cedera serius pada operator
Peringatan
Jika anda tidak mengikuti instruksi, akan dapat menyebabkan cedera operator dan kerugian fisik
Percikan dapat dihasilkan dengan slipping saat braking. Jangan pernah gunakan prooduk pada atmosfir yang mengandung minyak dan gas yang dapat terbakar, dll. Yang memiliki resiko kebakaran dan ledakan. Sebagai tambaan, pastikan untuk menutupi bodi utama secara rapat ketika menggunakan nya dalam lingkungan dengan material yang dapat terbakar seperti kain
Berdasarkan sifat produk brake kami, jangan pernah meminta pihak ketiga selain SINFONIA TECHNOLOGY CO., LTD. atau agent yang kami tentukan untuk memperbaiki, membongkar, atau memodifikasi produk brake kami. Sebagai tambahan, jika terjadi kecelakaan karena cacat perbaikan dari pihak ketika, maka kami tidak bertanggung jawab
Baut dalam kondisi pengencangan yang tidak sesuai dapat hancur karena tegangan geser yang dapat menjadikan kondisi yang sangat berbahaya. Pastikan untuk memilih dan menggunakan material baut yang ditentukan dengan mengaplikasikan torsi yang ditentukan, dan lakukan pengukuran untyk menghindari nya dari pelonggaran gunakan zat perekat atau spring washer
Jangna pernah gunakan produk di tempat yang tekena langsung dengan tetesan air, minyak, atau debu, tempat dengan getaran, atau tempat dengan kelmbapan dan suhu tinggi, yang dapat menyebabkan kerusakan atau kegalan fungsi produk
Pastikan aplikasi dan tujuan penggunaan sesuai sebelum pemilihan dan desain
Tipe SBR adalah brake khusus yag didesain untuk holding dan pemberhentian darurat. Jika digunakan secara konstan untuk braking, fungsi utama nya akan hilang setelah waktu yang tidak lama yang
menyebabkan kegagalan pelepasan. Jika digunakan seperti tersebut, brake akan habis terbakar dan kehilangan gaya brakingnya, yang dapat menyebabkan kecelakaan seperti kehilangan kontrol
mesin.(catatan:untuk braking, harap pilih salah satu dari brake operasi non-ekstiasi kami, SBM,SBS dan ERS
Jangan pernah gunakan produk
dalam atmosfir dengan resiko
kebakaran atau ledakan
Periksa lingkungan sekeliling
sebelum menggunakan produk
Brake dari tipe operasi non-eksitasi
dilepas ketika listrik mengalir
ke lilitan
Jangan pernah memperbaiki,
membongkar, atau memodifikasi produk
Baut harus dipilih dan digunakan
berdasarkan kekuatan yang ditentkan
untuk menghindari pelonggaran
Tipe SBR tidak dapat digunakan
untuk braking
Bahaya
Peringatan
(1) Koefisien gesekan meningkat drastic dan torsi yang lebih tinggi sebesar kurang lebih 1.7 kalo dibandingkan produk konvesional telah diwujudkan dengan mengadopsi material gesekan baru yang menggantikan material gesekan konvensional yang di kembangkan secara orisinal
(2) Tipe ini adalha tipe yang compact dengan diameter yang lebih kecil dibandingkan dengan produk konvensional dengan torsi yang sama (3) Tipe ini memiliki ketebalan yang dikurangi sebesar ±40% dibandingkan dengan produk konvensional untuk membuat perakitan yang mudah dalam ruang sempit
(4) Tipe untu memiliki ketahanan aus yang meningkat ketika operasi idling dengan menggnakan material gesekan baru yang tahan terhadap aus
Fitur-fitur

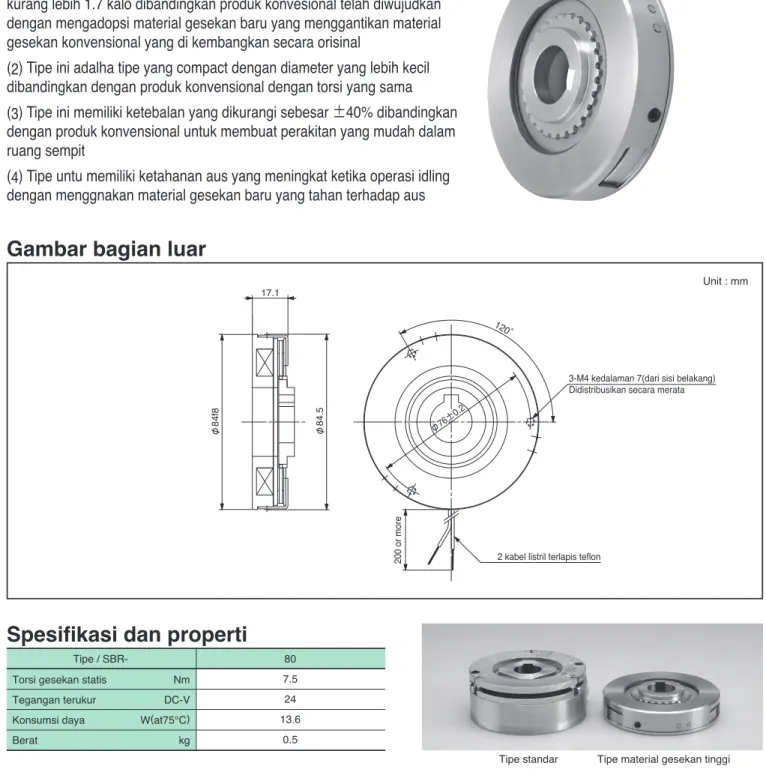

Gambar bagian luar
Tipe ini memiliki performa yang lebih tinggi
dengan membebankan material gesekan baru
Tipe / SBR- 80
7.5 24 13.6
0.5
High friction material type
Brake closing pegas untuk holding
dan pemberhentian darurat
Tipe standar Tipe material gesekan tinggi
Kami merespon pada permintaan pembuatan custom. Jangan ragu untuk hubungi kami dengan permintaan seperti pemasangan pada mesin spesifik, dan juga untuk diameter, panjang, dan torsi
Spesifikasi dan properti
3-M4 kedalaman 7(dari sisi belakang) Didistribusikan secara merata
200 or more 2 kabel listril terlapis teflon
Unit : mm
Torsi gesekan statis Tegangan terukur Konsumsi daya Berat Nm DC-V W(at75°C) kg
Tipe / SBR- 32-3 42-3 62-10 82-18 92-25 102-40 132-65 132-80 132-120 152-140 152-220 202-450 0.3 0.3 1 1.8 2.5 4 6.5 8 12 14 22 45 24 24 24 24 24 24 24 24 24 24 24 24 5 6 8 12 16 16 16 30 30 30 32 36 0.15 0.15 0.5 0.8 0.9 1.1 2.2 2.3 2.3 2.6 3.4 6 32.6 43 60 80 90 100 130 130 130 150 150 200 33 43 64 80 90 100 130 130 130 150 150 200 30 22.5 29 25 23 25 25 30 30 25 35 35 7 7 8 8 10 8 10 10 10 11 11 18 8.5 8 12 14 14 14 20 20 20 25 25 30 — 3 5 5 5 5 7 7 7 7 7 8 Tipe / SBR- 32-3 42-3 62-10 82-18 92-25 102-40 132-65 132-80 132-120 152-140 152-220 202-450 A D L S d b t — 9.4 14.3 16.3 16.3 16.3 23.3 23.3 23.3 28.3 28.3 33.3 φdH7 bE9 t φ A φ D L 2 4 7.5 15 22 37 AC200/220V AC200/220V DC90V DC90V DC90V DC90V 16 16 20 22 26 26 90-02 90-04 115-07 140-15 160-22 160-37 TIpe / SBM-1.5 1.5 2.6 3.9 6.0 6.0 90 90 115 140 160 160 90 90 115 140 160 160 47 47 50 50 59 59 11 11 13 13 16 16 12 14 18 22 22 28 — — 5 7 7 7 TIpe / SBM- 90-02 90-04 115-07 140-15 160-22 160-37 A D L S d b t — — 20 25 25 31 φdH7 b t φ A φD L
Spesifikasi dan properti
Daftar dimensi
(1) Tipe ini sangat cocok untuk tujuan holding dan pemberhentian darurat dengan menggabungkan pada motorservo atau motor compact khusus, atau dipasang pada robot atau mesin FA yang berhubungan
(2) Tipe ini tidak menggunakan inti metal untuk disk nya, oleh karena itu, operasi sunyi dapat dihasilkan tanpa noise metal
Fitur-fitur
Tipe ini memiliki bodi yang sangat tipis
tanpa part yang menonjol
Tipe standar
Tipe standar
Brake closing pegas untuk holding
dan pemberhentian darurat
Pegas Collar Lubang pemasngan Plat Inti Yoke Lilitan Disk Armatur Unit : mm
Alur clearance atau lubang dari 3-S
Gambar struktural
Spesifikasi dan properti
Daftar dimensi
Gambar bagian luar
Fitur-fitur
(1) Tipe ini didesain untuk unggul terhadap ketahanan aus dan difusi panas tinggi. Mudah untuk dipasang pada motor penggunaan umum
(2) Tipe ini akan mempertahankan performa braking respon tinggi dan stabil ketika menjalankan operasi braking secara sering dan terus menerus
* berdasarkan permintaan kami dapat mendukung tipe modul
compact dari alat sumber daya DMS-90RS untuk tipe SBM-115-160
Gambar struktural

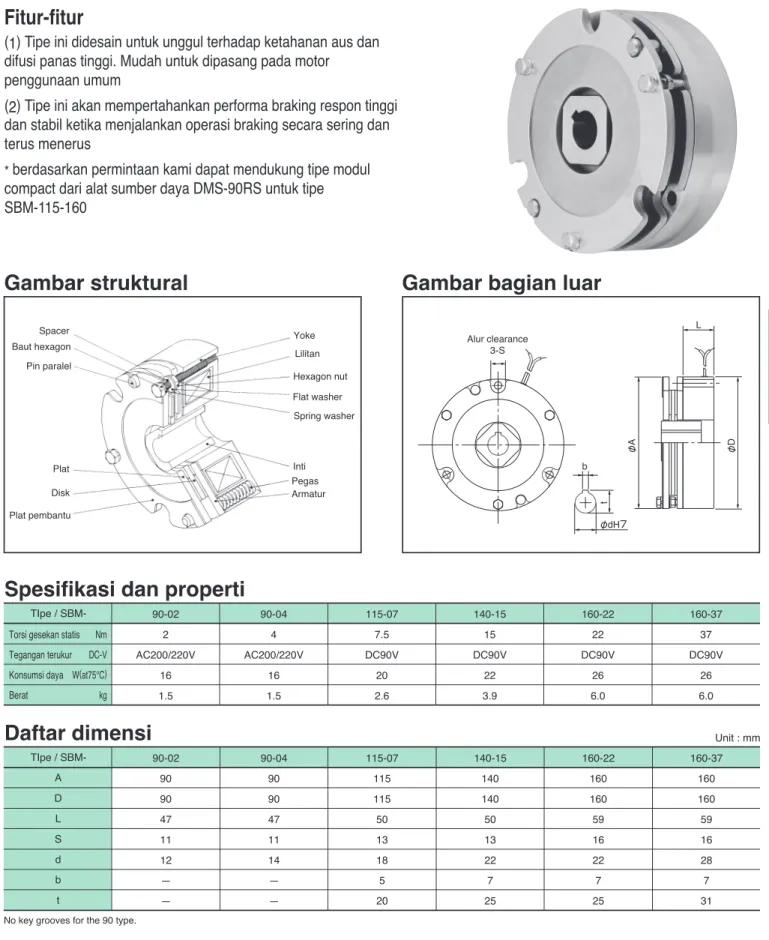

Gambar bagian luar
Tipe ini dapat dipasang secara mudah
dan unggul dibawah operasi tertentu
Brake closing pegas
untuk braking
Armatur Spacer Baut hexagon Pin paralel Plat Disk Plat pembantu Yoke Lilitan Hexagon nut Flat washer Spring washer Inti PegasNo key grooves for the 90 type.
Unit : mm
Alur clearance 3-S
Torsi gesekan statis Tegangan terukur Konsumsi daya Berat Nm DC-V W(at75°C) kg
Torsi gesekan statis Tegangan terukur Konsumsi daya Berat Nm DC-V W(at75°C) kg
Tipe / BBS- 4-05 4-1 4-3 4.9 7 0.05 0.1 0.3 0.5 1 45 45 45 45 45 3.6 3.6 3.6 8 9 0.15 0.15 0.15 0.5 0.5 Tipe / BBS- 4-05 4-1 4-3 4.9 7 A D L 52 52 52 65 88.87 39 39 39 49 70 29 29 29 37 40 d 6 6 6 10 15 □C L φ D φ dH8 φ A 15 30 30 60 60 120 260 500 800 1500 24 24 24 24 24 24 24 24 24 24 23 23 28 28 38 38 62 62 82 82 Tipe / SBS- 120-4D 120-8D 140-4D 140-8D 170-4D 170-8D 230-4D 230-8D 300-4D 300-8D
Torsi gesekan statis Tegangan terukur Konsumsi daya Berat Nm DC-V W(at75°C) kg
Torsi gesekan statis Tegangan terukur Konsumsi daya Berat Nm DC-V W(at75°C) kg 5 5 8 8 15 15 30 30 70 70 120 120 140 140 170 170 230 230 300 300 120 120 140 140 170 170 230 230 300 300 80 80 95 95 110 110 145 145 200 200 20 20 25 25 40 40 55 55 75 75 5 5 7 7 10 10 15 15 20 20 120-4D 120-8D 140-4D 140-8D 170-4D 170-8D 230-4D 230-8D 300-4D 300-8D Tipe / SBS-A D L d b t 22 22 28 28 43.5 43.5 60 60 81 81 L φ A φ D φdH7 b t Pegas brake Armatur Lilitan
Tipe ini adalah brake elektromagnetik kering dan memiliki banyak disk untuk operasi non-eksitasi. Disk yang banayak dapat
menghasilkan torsi tinggi, meskipun dimensi bagian luar kecil, dan dapat diadopsi untuk braking dan pemberhentian darurat dalam berbagai variasi bidang. Menggangi nomor disk dengan dimensi bagian luar yang sama dapat mengendalikan torsi gesekan statis. Berdasarakan permintaan kami dapat memberikan banyak jenis dari sumber daya dan alat kontrol standar
Fitur-fitur
Sangat fleksibel dan mudah digunakan
Tipe standar
Compact type
Brake closing pegas
untuk braking
Fitur-fitur
(1) Tipe ini memiliki struktur pegas pusat unik dimana dimensi dari arah aksial dan diameter keduanya sangat kecil, dan tipe yang sangat compact yang dikategorikan untuk kelas terkecil diantara tipe operasi non-eksitasi, sehingga mudah untuk dilakukan pemasangan work meskipun pada ruang yang sempit (2) Berkat material yang kuat dan pegas lilitan, tipe ini memiliki masa hidup yang panjang dan akan mempertahankan performa yang stabil pada respon tinggi dalam waktu yang lama
(3) Berkat mekanisme tanpa-kontak nya, tidak ada maslah seperti penghasulan torsi dragging atau rubbing noise (4) Berkat pemilihan part yang hati hati dan struktur simple, harga desain mesin dapat dikurangi
Tipe ini adalah tipe compact yang dikategorikan untuk
kelas terkecil diantara tipe operasi non-eksitasi
Pegas brake closing untuk holding
dan pemberhentian darurat
Gambar bagian luar
Baut pengaturan Plat Spline inti Flat washer Baut hexagon Stopper Lilitan Yoke Pegas Armatur Disk bagian dalam Guide key Disk bagian luar Unit : mm
Gambar struktural
Gambar struktural
Spesifikasi dan properti
Daftar dimensi
Spesifikasi dan properti
Daftar dimensi
Gambar bagian luar
Unit : mm
Tipe / ERS- 260A/FMS 400A/FMS 501A/OMS 650A/IMS 825A/IMS 1225A/IMS 7 20 40 70 120 350 24 24 24 24 24 24 10 8 13 21 23 25 0.70 2.0 4.0 7.2 11 30 68 102 133.6 164 218 320.7 67 103 128 180 215 318 50 59.5 75.2 77.4 75.3 92.9 12 18 28 28 28 50 3 5 7 7 7 12 13 20 31 31 31 53.5
Tipe / ERS- 260A/FMS 400A/FMS 501A/OMS 650A/IMS 825A/IMS 1225A/IMS
A D L d b t C 67 108 127 – – – □C φ A L φ D b φdH7 t
Tipe standar
Fitur-fitur
Respon cepat diwujudkan dengan
daya dari magnet permanen
Closing brake Magnet permanen untuk
braking dan pemberhentian darurat
Gambar struktural
Spesifikasi dan properties
Daftar dimensi
Mengenai dimensi dari “C” untuk tipe 650, 825, 1225, pemasangan tidak dengan flange kotak tetapi dengan sisi bagian dalam
Gambar bagian luar

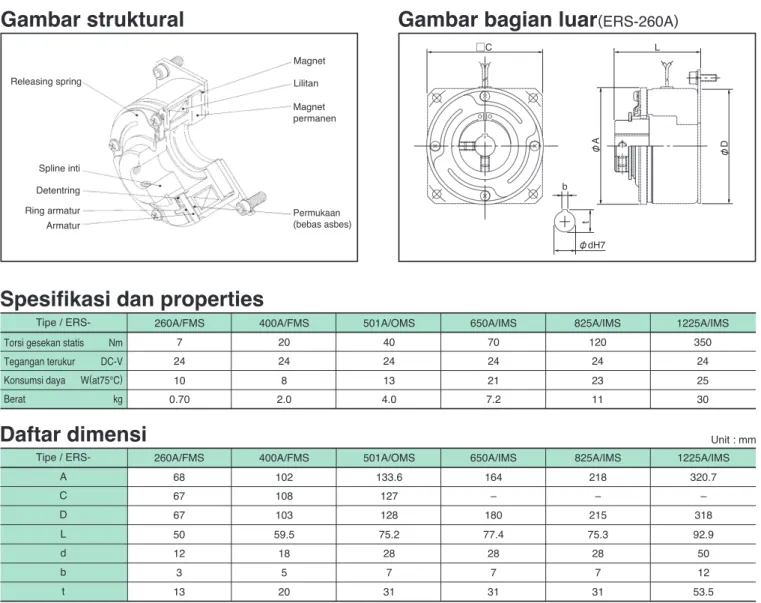

(ERS-260A)Releasing spring Spline inti Detentring Ring armatur Armatur Magnet Lilitan Magnet permanen Permukaan (bebas asbes) Unit : mm Tipe / ERS- 135L/FMF 175L/FMF 260L/FMF 0.45 2 8 24 24 24 2 6 10 0.065 0.18 0.51 Tipe / ERS- 135L/FMF 175L/FMF 260L/FMF A 26.4 44.3 66.2 C 30 46 67 L 28.8 31 46.7 d 5 10 12 b – – 3 t – – 13 φ A □ C L b t φdH7
