LAMPIRAN

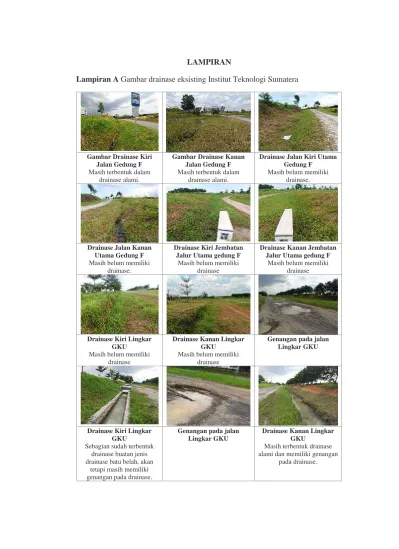

Lampiran A Gambar drainase eksisting Institut Teknologi Sumatera

Gambar Drainase Kiri Jalan Gedung F Masih terbentuk dalam

drainase alami.

Gambar Drainase Kanan Jalan Gedung F Masih terbentuk dalam

drainase alami.

Drainase Jalan Kiri Utama Gedung F

Masih belum memiliki drainase.

Drainase Jalan Kanan Utama Gedung F Masih belum memiliki

drainase.

Drainase Kiri Jembatan Jalur Utama gedung F

Masih belum memiliki drainase

Drainase Kanan Jembatan Jalur Utama gedung F

Drainase Kiri Lingkar GKU

Drainase Kanan Lingkar GKU

Genangan pada jalan Lingkar GKU

Drainase Kiri Lingkar GKU

Sebagian sudah terbentuk drainase buatan jenis drainase batu belah, akan

tetapi masih memiliki genangan pada drainase.

Genangan pada jalan Lingkar GKU

Drainase Kanan Lingkar GKU

Masih terbentuk drainase alami dan memiliki genangan

pada drainase.

(2)

Lampiran B Tabel Reduced Mean (Yn)

Sumber: Soewarno, 1995.

(3)

Lampiran C Tabel Reduced Standar Deviation (Sn)

Sumber: Soewarno, 1995.

(4)

Lampiran D Tabel Nilai K Untuk Distribusi Log Pearson Iii

(5)

Lampiran E Tabel Parameter Uji Chi-Kuadrat

DF

Probabilitas

0.5 0.1 0.05 0.01 0.05

1 0.45494 2.70554 3.84146 6.63490 3.84146

2 1.38629 4.60517 5.99146 9.21034 5.99146

3 2.36597 6.25139 7.81473 11.34487 7.81473

4 3.35669 7.77944 9.48773 13.27670 9.48773

5 4.35146 9.23636 11.07050 15.08627 11.07050 6 5.34812 10.64464 12.59159 16.81189 12.59159 7 6.34581 12.01704 14.06714 18.47531 14.06714 8 7.34412 13.36157 15.50731 20.09024 15.50731 9 8.34283 14.68366 16.91898 21.66599 16.91898 10 9.34182 15.98718 18.30704 23.20925 18.30704 11 10.34100 17.27501 19.67514 24.72497 19.67514 12 11.34032 18.54935 21.02607 26.21697 21.02607 13 12.33976 19.81193 22.36203 27.68825 22.36203 14 13.33927 21.06414 23.68479 29.14124 23.68479 15 14.33886 22.30713 24.99579 30.57791 24.99579 16 15.33850 23.54183 26.29623 31.99993 26.29623 17 16.33818 24.76904 27.58711 33.40866 27.58711 18 17.33790 25.98942 28.86930 34.80531 28.86930 19 18.33765 27.20357 30.14353 36.19087 30.14353 20 19.33743 28.41198 31.41043 37.56623 31.41043 21 20.33723 29.61509 32.67057 38.93217 32.67057 22 21.33704 30.81328 33.92444 40.28936 33.92444 23 22.33688 32.00690 35.17246 41.63840 35.17246 24 23.33673 33.19624 36.41503 42.97982 36.41503 25 24.33659 34.38159 37.65248 44.31410 37.65248 26 25.33646 35.56317 38.88514 45.64168 38.88514 27 26.33634 36.74122 40.11327 46.96294 40.11327 28 27.33623 37.91592 41.33714 48.27824 41.33714 29 28.33613 39.08747 42.55697 49.58788 42.55697 30 29.33603 40.25602 43.77297 50.89218 43.77297 Sumber: Kamiana, 2010

(6)

Lampiran F Perhitungan Bill Of Quantity Saluran Drainase dan Sumur Resapan 1. Perhitungan Saluran Drainase

 Freeboard = 0,2 m

 B = 1,3 m

 b = 1 m

 h = 0,42 m

 Ld_LGB O-1 = 304 m

 LdLO1-O2 = 141 m

 LdLO2-O3 = 420 m

 Ld_RGB O-1 = 271 m

 LdRO1-O2 = 132 m

 LdRO2-O3 = 406 m

A. Perhitungan Saluran Drainase Kiri

Perhitungan saluran drainase bagian kiri jalan sebagai berikut:

 Volume galian GB – O1

{0,5 x (B + (b+0,6))x h x Ld} + {(b+0,6) x 0,2 x Ld)}

= {0,5x(1,9 m + (1 m + 0,6) x 0,42 m x 304 m}+{(1m + 0,6)x 0,2 x 304m)

= {223,44} + {97,28}

= 320,72 m³

 Volume batu GB-O1

320,72 m³–[{0,5 (1,3+1m) 1m x 304m} + {1m x 0,2 x 304m}]

= 320,72 m³– { 349,6 } + {60,8}

3

(7)

 Volume galian O1-O2

{0,5 x (B + (b+0,6))x h x Ld} + {(b+0,6) x 0,2 x Ld)}

= {0,5x(1,9 m + (1 m + 0,6) x 0,42 m x 141 m}+{(1m + 0,6)x 0,2 x 141m)

= {103,63} + {45,12}

= 148,75 m³

 Volume batu O1-O2

148,75 m³–[{0,5 (1,3+1m) 1m x 141m} + {1m x 0,2 x 141m}]

= 148,75 m³– { 162,15 } + {28,2}

= 14,8 m³

{0,5 x (B + (b+0,6))x h x Ld} + {(b+0,6) x 0,2 x Ld)}

= {0,5x(1,9m + (1 m + 0,6) x 0,42 m x 420 m}+{(1m + 0,6)x 0,2 x 420 m)

= {308,7} + {134,4}

= 443,1 m³

443,1 m³–[{0,5 (1,3+1m) 1m x 420 m } + {1m x 0,2 x 420 m }]

= 443,1 m³– { 483 } + {84}

= 44,1 m³

 Pekerjaan Plester dan acian GB-O1 2 x (Ld x h) + (Lb x A)

= 2 x (304 x 0,42) + (304 x 0,8)

= 498,59 m²

 Pekerjaan Plester dan acian O1-O2 2 x (Ld x h) + (Lb x A)

= 2 x (141 x 0,42) + (141 x 0,8)

= 231,24 m²

 Pekerjaan plester dan acian O2-O3 2 x (Ld x h) + (Lb x A)

= 2 x (420 x 0,42) + (420 x 0,8)

= 668,8 m²

(8)

 Rabat Beton GB-O1 (t = 5cm) Lb x A x T

= 304 x 0,42 x 0,05

= 6,384 m³

 Rabat Beton O1-O2 (t = 5cm) Lb x A x T

= 141 x 0,42 x 0,05

= 5,64 m³

= 420 x 0,42 x 0,05

= 16,8 m³

 Pasir Urug GB-O1 (t = 5cm) Lb x A x T

= 304 x 0,42 x 0,05

= 6,384 m³

 Pasir Urug O1-O2 (t = 5cm) Lb x A x T

= 141 x 0,42 x 0,05

= 5,64 m³

= 420 x 0,42 x 0,05

= 16,8 m³

B. Perhitungan Saluran Drainase Kanan

Perhitungan saluran drainase bagian kanan jalan sebagai berikut:

 Volume galian GB – O1

{0,5 x (B + (b+0,6))x h x Ld} + {(b+0,6) x 0,2 x Ld)}

= {0,5x(1,9 m + (1 m + 0,6) x 0,42 m x 271 m}+{(1m + 0,6)x 0,2 x 271m)

= {199,18} + {86,72}

3

(9)

 Volume batu GB-O1

285,90 m³–[{0,5 (1,3+1m) 1m x 271m} + {1m x 0,2 x 271m}]

= 285,90 m³– {311,65} + {54,2}

= 28,45 m³

{0,5 x (B + (b+0,6))x h x Ld} + {(b+0,6) x 0,2 x Ld)}

= {0,5x(1,9 m + (1 m + 0,6) x 0,42 m x 132 m}+{(1m + 0,6)x 0,2 x 132m)

= {84,27} + {42,24}

= 126,51 m³

126,51 m³–[{0,5 (1,3+1m) 1m x 132 m} + {1m x 0,2 x 132 m}]

= 126,51 m³– {151,8} + {26,4}

= 1,11 m³

{0,5 x (B + (b+0,6))x h x Ld} + {(b+0,6) x 0,2 x Ld)}

= {0,5x(1,9m + (1 m + 0,6) x 0,42 m x 406 m}+{(1m + 0,6)x 0,2 x 406 m)

= {259,20} + {129,92}

= 389,12 m³

389,12 m³–[{0,5 (1,3+1m) 1m x 406 m } + {1m x 0,2 x 406 m }]

= 389,12 m³– {466,9} + {81,2}

= 3,42 m³

 Pekerjaan Plester dan acian GB-O1 2 x (Ld x h) + (Lb x A)

= 2 x (271 x 0,42) + (271 x 0,8)

= 444,44 m²

 Pekerjaan Plester dan acian O1-O2 2 x (Ld x h) + (Lb x A)

= 2 x (132 x 0,42) + (132 x 0,8)

= 216,48 m²

(10)

 Pekerjaan plester dan acian O2-O3 2 x (Ld x h) + (Lb x A)

= 2 x (406 x 0,42) + (406 x 0,8)

= 665,84 m²

 Rabat Beton GB-O1 (t = 5cm) Lb x A x T

= 271 x 0,42 x 0,05

= 5,70 m³

= 132 x 0,42 x 0,05

= 2,77 m³

= 406 x 0,42 x 0,05

= 8,52 m³

 Pasir Urug GB-O1 (t = 5cm) Lb x A x T

= 271 x 0,42 x 0,05

= 2,77 m³

= 132 x 0,42 x 0,05

= 8,52 m³

= 406 x 0,42 x 0,05

= 8,52 m³

(11)

2. Perhitungan Sumur Resapan

Perhitungan Bill of Quantity (BOQ) sumur resapan dan bak kontrol sebagai berikut:

 Lebar (L) = 1 m²

 Panjang (P) = 1 m²

 Tinggi (H) = 2,34 m

Perhitungan Bill of Quantity (BOQ) sumur resapan sebagai berikut:

 Pekerjaan Tanah Galian (tb+tb+P) x (tb+tb+L) x H

= (0,15 + 0,15 + 1) x (0,15 + 0,15 + 1) x 2,34

= 1,69 x 2,34

= 3,88 m³

 Pekerjaan Pasangan Bata Plaster ((P + tb + tb) x H x tb) + (L x H x tb))

((1 + 0,15 + 0,15) x 0,9 x 0,15) + (1 x 2,34 x 0,15))

= 0,44 + 0,35

= 0,8 m³

 Plesteran dinding dalam ( P x H ) x (L x H)

= (1 x 1 ) + (1 x 1)

= 2 m²

(12)

 Acian dinding dalam ( P x H ) x (L x H)

= (1 x 1 ) + (1 x 1)

= 2 m²

 Pekerjaan Pasangan Bata (Non Plaster) ((P + tb + tb) x H x tb) + (L x H x tb))

((1 + 0,8 + 0,8) x 1,34 x 0,8) + (1 x 1,34 x 0,8))

= 2,78 + 1,07

= 3,85 m³

 Pekerjaan Lantai (tgravel= 0,4 m³) P x L x tgravel

1 x 1 x 0,4

= 0,4 m³

 Pekerjaan atap A x t - (manhole)

1,3 x 0,15 – (0,65 m²x 0,15 m)

= 1,95 m³– (0,65 m²x 0,15 m)

= 1,85 m³

3. Perhitungan Bak Kontrol

Perhitungan Bill of Quantity (BOQ) bak kontrol sebagai berikut:

 Pekerjaan Tanah Galian (tb+tb+P) x (tb+tb+L) x H

= (0,15 + 0,15 + 0,5) x (0,15 + 0,15 + 0,5) x 0,9

= 0,8 x 0,9

= 0,72 m³

 Pekerjaan Pasangan Bata Plaster ((P + tb + tb) x H x tb) + (L x H x tb))

((0,5 + 0,15 + 0,15) x 0,9 x 0,15) + (0,5 x 0,9 x 0,15))

= 0,10 + 0,06

= 0,16 m³

(13)

 Plesteran dinding dalam ( P x H ) x (L x H)

= (0,5 x 0,5 ) + (0,5 x 0,5)

= 1 m²

 Acian dinding dalam ( P x H ) x (L x H)

= (0,5 x 0,5 ) + (0,5 x 0,5)

= 1 m²

 Pekerjaan Pasangan Bata (Non Plaster) ((P + tb + tb) x H x tb) + (L x H x tb))

((0,5 + 0,8 + 0,8) x 0,4 x 0,8) + (0,5 x 0,4 x 0,8))

= 0,67 + 0,16

= 0,83 m³

 Pekerjaan Lantai (t_gravel= 0,4 m³) P x L x t_gravel

0,5 x 0,5 x 0,4

= 0,1 m³

(14)

Lampiran G Rencana Anggran Biaya 1. Harga Satuan Pekerjaan Tanah Uraian

Pekerjaan Koefisien Satuan

Harga Satuan

(Rp)

Harga Upah

(Rp)

Harga Bahan (Rp)

Jumlah (Rp)

Galian Tanah 1 m³

a. Mandor 0,675 Oh 64.675,24 43.655,79

b. Pekerja 0,0068 Oh 98.908,61 6.676,33

50.332,12 50.332,12

Pengangkutan Tanah

a. Mandor 0,352 Oh 64.675,24 22.765,68

b. Pekerja 0,018 Oh 98.908,61 1.740,79

24.506,79 24.506,79

2. Harga Satuan Pasangan Batu Uraian

Pekerjaan Koefisien Satuan

Harga Satuan (Rp)

Harga Upah

(Rp)

Jumlah (Rp) Pasangan Batu 1 m²

a. Mandor 0,270 Oh 98.908,61 26.705,32

b. Pekerja 2,700 Oh 64.675,24 174.623,15

c. Kepala Tukang 0,090 Oh 93.413,69 8.407,23

d. Tukang 0,900 Oh 85.841,68 77.257,52

e. Batu Belah 1,200 M² 413.042,36 495.650,83

f. Semen abu-abu

/pc 50kg 163,000 Kg 1.338,56 218.185,80

g. Pasir Pasang 0,520 Oh 296.725,83 154.297,43

286.993,22 868.134,06 1.155.127,28

(15)

3. Harga Satuan Pasangan Bata

Uraian Pekerjaan Koefisien Satuan

(Rp)

Harga Upah

(Rp)

Jumlah (Rp)

Pasangan Bata 1 m²

a. Mandor 0,270 Oh 98.908,61 26.705,32

b. Pekerja 2,700 Oh 64.675,24 174.623,15

d. Tukang 0,900 Oh 85.841,68 77.257,52

e. Bata 0,50 M² 86.847,00 43.423,50

f. Semen abu-abu

/pc 50kg 163,000 Kg 1.338,56 218.185,80

g. Pasir Pasang 0,520 Oh 296.725,83 154.297,43

286.993,22 415.906,73 702.899,95

4. Harga Satuan Pekerjaan Penyelesaian

Uraian Pekerjaan Koefisien Satuan

(Rp)

Harga Upah

(Rp)

Jumlah (Rp)

Plateran 1 m³

a. Mandor 0,019 Oh 98.908,61 1.879,26

b. Pekerja 0,384 Oh 64.675,24 24.835,29

d. Tukang 0,192 Oh 85.841,68 16.481,60

e. Semen abu-abu

/pc 50kg 6,280 Kg 1.338,56 8.406,18

f. Pasir Pasang 0,024 Oh 296.725,83 7.121,42

44.971,02 15.527,60 60.498,62 Acian1 m³

a. Mandor 0,020 Oh 98.908,61 1.987,17

b. Pekerja 0,200 Oh 64.675,24 12.935,05

c. Kepala Tukang 0,010 Oh 93.413,69 934,14

d. Tukang 0,100 Oh 85.841,68 1.987,17

e. Semen abu-abu/pc

50kg 3.250 kg 1.338,56 4.350,33

24.431,53 4.350,33 28.781,86

(16)

LAMPIRAN GAMBAR DESAIN DRAINASE DAN SUMUR RESAPAN

(17)

Nama Gambar

Dosen Pembimbing

Nama & NIM

Judul Tugas Akhir

Program Studi

Peta Kontur dan Lingkungan Institut Teknologi Sumatera

Novi Kartika Sari, ST.,MT Tastaptyani Kurnia Nufutomo, S.Si,. M.T

Wira Sandhi Yudha 25116028

Perencanaan Saluran Drainase Berkelanjutan Jalan Lingkar Luar Gerbang Barat Hingga Gedung F

Institut Teknologi Sumatera

Teknik Lingkungan

Skala Nomor Gambar

Jurusan Infrastruktur dan Kewilayahan Institut Teknologi Sumatera

(18)

Nama Gambar

Dosen Pembimbing

Nama & NIM

Judul Tugas Akhir

Program Studi

Peta Tematik Institut Teknologi Sumatera

Teknik Lingkungan

Skala Nomor Gambar

LEGENDA EMBUNG

BANGUNAN TERBANGUN

JALAN

DRAINASE ALAMI BANGUNAN RENCANA

FO EKSISTING

(19)

Nama Gambar

Dosen Pembimbing

Nama & NIM

Judul Tugas Akhir

Program Studi

Peta Jalan Institut Teknologi Sumatera

Teknik Lingkungan

Skala Nomor Gambar

(20)

Nama Gambar

Dosen Pembimbing

Nama & NIM

Judul Tugas Akhir

Program Studi

Desain Jaringan Drainase

Teknik Lingkungan

Skala Nomor Gambar

Gd. GKU

Pusat Olaraga

Embung Besar

Asrama ITERA

Perumahan

Embung Sumatera

Jl. Terusan Ryacudu

Jl. Pangeran Sinopati Raya

Gerbang Barat

(21)

Nama Gambar

Dosen Pembimbing

Nama & NIM

Judul Tugas Akhir

Program Studi

Elevasi Jalan Lingkar Luar Gb-O1

Teknik Lingkungan

Skala Nomor Gambar

V = 1 : 100 H = 1 : 1000

LEGENDA

PENAMPANG ALAS DRAINASE PERMUKAAN TANAH

(22)

Nama Gambar

Dosen Pembimbing

Nama & NIM

Judul Tugas Akhir

Program Studi

Elevasi Jalan Lingkar Luar O1-O2

Teknik Lingkungan

Skala Nomor Gambar

V = 1 : 100

LEGENDA

(23)

Program Studi Teknik Lingkungan Jurusan Infrastruktur dan Kewilayahan

Judul Tugas Akhir Nama Gambar

Nama Gambar

Dosen Pembimbing

Program Studi

Teknik Lingkungan

Skala Nomor Gambar V = 1 : 100

H = 1 : 1000

LEGENDA

(24)

TYPICAL RUAS JALAN

CL

Pas. Batu Belah Adk. 1PC : 4PS

Plesteran + Aci ( t : 1.5 )

Rabat Beton Adk 1:3:5 (T 5 cm) Pasir Urug (T 5 cm)

TYPICAL DRAINASE TIPE 80/80

Skala 1:100

3% 3%

Nama Gambar

Dosen Pembimbing

Nama & NIM

Judul Tugas Akhir

Program Studi

Drainase Jalan

Teknik Lingkungan

Skala Nomor Gambar

Nama Gambar

Dosen Pembimbing

Nama & NIM

Judul Tugas Akhir

Program Studi

Peta Kontur dan Lingkungan Institut Teknologi Sumatera

Teknik Lingkungan

Skala Nomor Gambar

(25)

Nama Gambar

Dosen Pembimbing

Nama & NIM

Judul Tugas Akhir

Program Studi

Tampak Atas Sumur Resapan

Teknik Lingkungan

Skala Nomor Gambar

Tampak Atas

Saluran air hujan

Nama Gambar

Dosen Pembimbing

Nama & NIM

Judul Tugas Akhir

Program Studi

Peta Tematik Institut Teknologi Sumatera

Teknik Lingkungan

Skala Nomor Gambar

LEGENDA EMBUNG

BANGUNAN TERBANGUN

JALAN

DRAINASE ALAMI BATAS WILAYAH BANGUNAN RENCANA

FO EKSISTING

0 50 100 200 350 500 Meter

1 : 100

(26)

Pasangan bata tebal 8 cm Batu kali / Bata merah

Pasangan bata plester

Saluran air hujan

Potongan Sumur Resapan

Bak Kontrol

Nama Gambar

Dosen Pembimbing

Nama & NIM

Judul Tugas Akhir

Program Studi

Potongan A-A Sumur Resapan

Teknik Lingkungan

Skala Nomor Gambar

Nama Gambar

Dosen Pembimbing

Nama & NIM

Judul Tugas Akhir

Program Studi

Peta Jalan Institut Teknologi Sumatera

Teknik Lingkungan

Skala Nomor Gambar

(27)

Nama Gambar

Dosen Pembimbing

Nama & NIM

Judul Tugas Akhir

Program Studi

Desain Jaringan Drainase

Teknik Lingkungan

Skala Nomor Gambar

Gd. GKU

Pusat Olaraga

Embung Besar

Asrama ITERA

Perumahan

Embung Sumatera

Jl. Terusan Ryacudu

Jl. Pangeran Sinopati Raya

Gerbang Barat

Nama Gambar

Dosen Pembimbing

Nama & NIM

Judul Tugas Akhir

Program Studi

Peta Peletakan Sumur Resapan

Teknik Lingkungan

Skala Nomor Gambar

LEGENDA EMBUNG

BANGUNAN TERBANGUN

JALAN Sumur Resapan BATAS WILAYAH BANGUNAN RENCANA

FO EKSISTING

0 50 100 200 350 500 Meter

1 : 25.000
