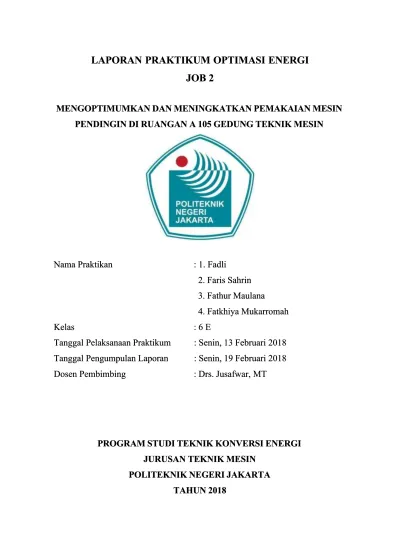

LAPORAN PRAKTIKUM OPTIMASI ENERGI

JOB 2

MENGOPTIMUMKAN DAN MENINGKATKAN PEMAKAIAN MESIN

PENDINGIN DI RUANGAN A 105 GEDUNG TEKNIK MESIN

Nama Praktikan

: 1. Fadli

2. Faris Sahrin

3. Fathur Maulana

4. Fatkhiya Mukarromah

Kelas

:

: 6

6 E

E

Tanggal

Tanggal Pelaksanaan

Pelaksanaan Praktikum

Praktikum

:

: Senin,

Senin, 13

13 Februari

Februari 2018

2018

Tanggal

Tanggal Pengumpulan

Pengumpulan Laporan

Laporan

:

: Senin,

Senin, 19

19 Februari

Februari 2018

2018

Dosen

Dosen Pembimbing

Pembimbing

:

: Drs.

Drs. Jusafwar,

Jusafwar, MT

MT

PROGRAM STUDI TEKNIK KONVERSI ENERGI

JURUSAN TEKNIK MESIN

POLITEKNIK NEGERI JAKARTA

TAHUN 2018

(2)

I.Tujuan praktikum :

1. Melakukan pendataan terhadap mesin pendingin dan ruangan yang didinginkan. 2. Membuat rancangan Optimasi terhadap sistem pendinginan.

3. Melakukan tindakan Optimasi sesuai dengan rancangan yang dibuat optimasi.

4. Menentukan saving dana pembayaran energi listrik, jika dilakukan tindakan optimasi sesuai rencana yang dibuat.

5. Membuat laporan yang berisikan : Data operasi mesin sebelumnya, rancangan untuk melakukan optimasi, Data setelah hasil optimasi, hasil perbandingan data sebelum dan sesudah tindakan optimasi)

II. Kegiatan yang dilakukan :

1. Minta tolong petugas UPT untuk membantu mengoptimumkan mesin pendingin yang telah dipilih pada Job!

2. Sebelum dilakukan optimasi, ukur data suhu ruangan (minimal ada 3 titik pengukuran) menggunakan alat ukur suhu, dll. Jika memungkinkan ada fotonya

3. Lakukan kegiatan optimasi sesuai dengan pilihan (dari huruf A s/d S ) 4. Setelah dilakukan tindakan optimasi, catat suhu udara ruangan kembali. III.Peralatan praktikum : 1. Meteran 2. Tachometer 3. Anemometer 4. Termometer Humidity 5. Lux Mete 6. Tang Meter IV.Langkah praktikum :

1. Mencatat data aktual (Data lapangan). 2. Menyiapkan data danprosedur yang ideal.

3. Membandingkan data yang didapat dari lapangan dengan data yang ideal ( Sesuai manual).

4. Menentukan Langkah-langkah untuk melakukan pengoptimasian penggunaan mesin pendingin.(Berupa perencanaan yang akan dilakukan untuk mengoptimasikan mesin). 5. Menghitung perkiraan pemborosan biaya daya listrik setiap bulan jika mesin AC

beroperasi sesuai dengan data yang didapat dari lapangan.

6. Menghitung biaya yang bias dihemat setiap bulan dan setiap tahun ,jika dilakukan langkah

_—

langkah pengoptimasian penggunaan mesin pendingin.

7. Membandingkan data hasil optimasi, setelah langkah optimasi dilakukan sesuai dengan perencanaan.(Terutama suhu ruangan, kelembaban udara ruangan).

(3)

V.Hasil praktikum

DATA RUANGAN

NO VARIABEL DATA MANUAL

DATA

AKTUAL CATATAN 1 Luas Ruangan - 61,2 m2

2 Volume Ruangan - 198,9 m3

3 Jumlah cahaya dalam ruangan 250 Lux 282 Lux Tidak Sesuai 4 Kebocoran panas udara

masuk - 25,3° C

5 Posisi Kondensor Vertikal Vertikal 6 Suhu di pusat ruangan - 23,6° C 7 Suhu di depan AC - 19,5° C DATA AC

DATA

AKTUAL CATATAN

1 Merk AC LG LG

2 Kapasitas AC (PK) 2 PK 2 PK 3 Temperatur terendah yang

diinginkan 18° C 19° C Tidak Sesuai 4 Daya Listrik (Watt) yang

diambil AC 5,27 kW 4 kW Tidak Sesuai 5 Tegangan Listrik yang

diambil AC (Volt) 220-240 V 200 V Tidak Sesuai 6 Ampere Listrik yang diambil

AC (I) 7,3 A 4,6 A Tidak Sesuai 7 Putaran Fan Condensor (rpm) - 808 rpm

8 Putaran Fan Evaporator (rpm) - 600 rpm 9

Kecepatan Angin segar yang dihembuskan oleh Evaporator (m/dt)

- 2,4 m/dt 10 Jumlah AC dalam ruangan 1 1

11 Fungsi Remote AC Untuk Menghidupkan dan Mematikan AC Untuk Menghidupkan dan Mematikan AC Sesuai

DATA OPERASI DALAM RUANGAN

DATA

AKTUAL CATATAN 1 Jadwal Penggunaan AC

Sesuai Jadwal 8 Jam 8 Jam Sesuai

2

Petugas yang bertanggung jawab terhadap

menghidupkan dan mematikan AC

Ada Ada Sesuai

(4)

Menghidupkan AC 4 Ketersediaan pedoman

pemeliharaan AC Ada Tidak Tidak Sesuai 5

Ketersediaan pedoman penghematan Energi di

ruangan

Ada Tidak Tidak Sesuai

HASIL DATA SETELAH DILAKUKAN OPTIMASI AC DI RUANGAN : NO VARIABEL DATA SEBELUM OPTIMASI DATA SESUDAH OPTIMASI CATATAN

1 Suhu ruangan dengan tidak

dihidupkan AC 28° C 26° C Kinerja AC telah di optimasi setelah dilakukan pembersihan 2

Suhu ruangan di beberapa titik: a. Depan AC b. Ditengah ruangan c. Dibelakang d. Samping kiri e. Samping kanan 19,5° C 23,6° C 24,5° C 24, 8° C 24, 9° C 13,8° C 23° C 23,4° C 23,7° C 23,9° C Kinerja AC telah di optimasi setelah dilakukan pembersihan

3 Putaran Fan Condensor (rpm) 808 rpm 1128 rpm

Kinerja Fan optimal setelah

dilakukan pembersihan

4 Putaran Fan Evaporator (rpm) 600 rpm 660 rpm

Kinerja Fan optimal setelah

dilakukan pembersihan

5 Suhu Minimum yang bisa di

dinginkan 19° C 14° C Kinerja AC telah di optimasi setelah dilakukan pembersihan 6

Kecepatan aliran udara dingin dari AC masuk ruangan

(m/dt) 2,4 m/dt 3,0 m/dt Kinerja AC telah di optimasi setelah dilakukan pembersihan 7 Berfungsinya Remote Ya Ya

8 Suara dari Evaporator 50 db 43 db 9 Suara dari Condensor 72 db 64 db

10 Kerapatan Ruangan Tidak Rapat Tidak Rapat

Tidak melakukan optimasi pada

kerapatan ruangan 11 Kebocoran Kondensasi AC Tidak ada Tidak Ada

(5)

Program optimasi yang bisa dilakukan adalah:

A. Pembersihan Evaporator AC dengan peralatan pembersih B. Pembersihan Condensor AC dengan peralatan pembersih. C. Pengisolasian pipa Fluida Freon yang terbuka.

D. Penambahan fluida Freon.

E. Penutupan lubang udara dalam ruangan, sehingga udara panas tidak masuk dari luar ruangan.

F. Pembuatan tanda

_—

tanda petunjuk penggunaan AC diruangan, seperti :ajakan untuk tidak merokok, mensetting kecepatan/temperature sesuai kebutuhan, mematikan AC pada waktunya (Jika tidak digunakan).

G. Memasang alat penutup pintu otomatis dibelakang pintu, sehingga kalau ada orang yang keluar masuk pintunya dapat menutup sendiri..

H. Memasang alat penghemat energy listrik sebagai sumber energi AC.

I. Mengusulkan pemasangan alat penghemat energi listrik sebagai sumber ene rgy AC. J. Mengusulkan penambahan/pengurangan orang sebagai penghuni ruangan.

K. Mengusulkan pengurangan pemakaian lampu! pengurangan jumlah watt lampu.

L. Mengusulkan agar ruangan diberi kain ordeng, terutama dari arah datangnya sinar matahari.

M. Mengusulkan penambahan AC diruangan, jika kapasitas AC yang ada kurang memberi pendinginan.

N. Membuat buku petunjuk cara pengoperasian AC di ruangan , yang nantinya diserahkan kepada Helper yang bertanggung jawab dalam menghidupkan dan mematikan AC tersebut.

O. Membuat buku petunjuk perawatan AC yang nanti diserahkan kebagian UPT Perawatan dan Helper yang menjadi penanggung jawab ruangan tersebut.

P. Mengganti salah satu komponen utama AC

Q. Mengusulkan penggantian salah satu komponen utama AC.

R. Memasang peralatan tambahan/control sehingga operasi AC bias lebih effisien

S. Membuat usulan dalam bentuk rancangan untuk penggunaan peralatan tambahan/control.

Optimalisasi yang dilakukan ialah poin: A,B,K,L, dan M VI. Kesimpulan atau Usulan

1. Perawatan AC harus sering dilakukan secara berkala dan terjadwal minimal 3 bulan sekali. Hal tersebut sangat berguna bagi optimasi komponen pada AC

sehingga kinerja yang dihasilkan bagus dan pendinginan dapat dilakukan secara optimal

2. Jika terjadi masalah maupun kebocoran segera ditangani, jangan hanya dibiarkan atau menunggu untuk dilakukan perbaikan. Hal tersebut dapat mempengaruhi komponen lainnya

3. AC pada ruang A 105 bisa bekerja optimal untuk mendinginkan ruangan. Sayang, ruang yang cukup besar tidak dilengkapi dengan kain Gorden sehingga cahaya

(6)

langsung masuk melalui jendela. Hal tersebut dapat meningkatkan suhu dalam ruangan dan membuat AC bekerja tidak optimal

4. Optimalisasi yang dilakukan oleh tim kami cukup berpengaruh pada kinerja AC setelah optimasi. Terjadi penurunan suhu dan penurunan bising suara pada

komponen evaporator dan kondensor. Hal tersebut karena kotora n yang menempel sudah dibersihkan

5. Selalu mengingatkan dalam pemakaian AC. Jika sedang tidak digunakan maka langsung dimatikan. Dan sesuaikan suhu dengan keadaan ruangan. Jika tidak banyak orang maka suhu dapat dinaikan jika banyak orang maka suhu dapat di

turunkan

VII. LAMPIRAN Lampiran I

(7)

LAMPIRAN I

DOKUMENTASI PRAKTIKUM

Gambar 1.1 Pengukuran suhu pada mulut AC sebelum dilakukan optimasi

(8)

Gambar 1.4 Pembersihan komponen AC Gambar 1.5 Pembersihan komponen AC

Gambar 1.6 Pembersihan komponen AC Gambar 1.7 Pembersihan Komponen AC
