Abstract—Dalam melakukan browsing, upload dan download di internet kadang kita merasakan akses internet terlalu lambat. Memang hal ini tidak bisa dihindari mengingat banyaknya jumlah komputer dalam sebuah instansi yang menginginkan terkoneksi ke internet tidak diimbangi dengan ketersediaan cukupnya IP (Internet Protocol) dan bandwidth. Jadi jika akses internet lambat bisa juga karena link ke ISP sudah overload, atau banyak yang membuka situs-situs yang banyak mengkonsumsi bandwidth seperti games online, Youtube, Video Streaming dan lain-lain. Masalah yang sering dihadapi ketika didalam trafik internet adalah kurangnya alokasi bandwidth untuk setiap user. Dengan adanya suatu manajemen bandwidth yang tepat dalam mengoptimalisasi keterbatasan bandwidth, maka kita bisa memanajemen dan memonitoring bandwidth untuk setiap user baik dalam jaringan LAN maupun wireless, sehingga pembatasan akses ke website-website yang selalu memerlukan bandwidth yang besar bisa kita atasi dengan menggunakan proxy server . ClearOS merupakan suatu sistem operasi yang bisa memanajemen, memonitoring dan membatasi akses bandwidth maupun memblokir website-website dalam suatu jaringan. Dengan adanya penerapan ClearOs pada jaringan ini maka bisa dianalisa hasil dari trafik untuk setiap akses ke internet maupun intranet. Dengan diberika n la ya na n internet sesua i denga n kebutuha n da n priorita s maka dipastikan tidak akan ada monopoli penggunaan bandwidth, akses ke situs-situs yang banyak mengkonsumsi bandwidth seperti games online, Youtube, Video Streaming bisa dibatasi.
Keywords— Browsing, Overload, ISP, Bandwidth, manajemen bandwidth
1. PENDAHULUAN
erkembangan ilmu pengetahuan terutama bidang teknologi informasi saat ini sangat pesat. Pemanfaatan komputer juga semakin berkembang. Pada mulanya komputer bekerja sendiri tanpa terhubung dengan komputer yang lainnya. Dalam kondisi seperti itu, pertukaran data antara komputer yang satu dengan lainnya harus dilakukan secara tradisional. Data yang akan dipindahkan ke komputer yang lain, harus dicopy
dulu di disket, flashdisk, cd maupun media penyimpanan yang lain. Dengan kondisi tersebut, maka tidak memungkinkan dilakukan pertukaran data dalam jumlah
Apri Siswanto, Agus Teddyana, Universitas Islam Riau, Pekanbaru(info@aprisiswanto.com)
yang besar dan waktu yang cepat. Sehingga
dikembangkanlah sebuah teknologi baru untuk
menghubungkan komputer yang satu dengan yang lain. Selain masalah waktu dan besarnya data, teknologi ini juga menawarkan penggunaan perangkat komputer secara bersamaan.
Dalam sebuah teknologi jaringan diperlukan suatu perangkat yang dapat melakukan manajemen antar jaringan yang ada. perangkat tersebut disebut dengan
router. Selain berfungsi untuk menghubungkan beberapa jaringan yang ada, router juga berfungsi untuk meningkatkan kinerja jaringan, menentukan jalur terbaik dalam pertukaran data, dan dapat meningkatkan keamanan sebuah jaringan. Kunci keberhasilan suatu layanan jaringan adalah dapat melakukan routing layanan dengan baik (David Lai and Zhongwei Zhang 2009).
Bandwidth manajemen juga mengacu pada proses optimalisasi bandwidth yang membawa lalu lintas melalui jaringan. Bandwidth yang ditransfer melalui saluran komunikasi dalam jumlah waktu tertentu dapat dikontrol oleh alat. manajemen bandwidth sering disebut sebagai traffic (lalu lintas) atau packet shapers
(pembentuk paket)
Permasalahan bandwidth, adalah permasalahan yang paling sering kita temui dalam teknologi jaringan komputer. Banyaknya jumlah komputer dalam sebuah instansi yang menginginkan terkoneksi ke internet tidak diimbangi dengan ketersediaan cukupnya IP (Internet Protocol) dan bandwidth. Sehingga hanya komputer-komputer tertentu saja yang dapat menikmati fasilitas internet. Minimnya bandwidth yang tersedia, sangat berpengaruh dengan kecepatan akses ke internet. Oleh karena itulah harus ada suatu manajemen bandwidth yang tepat dalam mengoptimalisasi keterbatasan bandwidth. Selain manajemen bandwidth yang baik, perlu didukung pula dengan pembatasan akses ke website-website yang bertolak belakang dengan bidang dari sebuah instansi, misalnya sebuah instansi sekolah tidaklah cocok dengan
contents pornografi, games, kekerasan, dan lain-lain.
Manajemen bandwidth menjadi hal yang mutlak
diperlukan bagi jaringan multi layanan, semakin banyak dan bervariasinya aplikasi yang dapat dilayani oleh suatu
jaringan berpengaruh pada penggunaan link dalam
Manajemen Penggunaan
Bandwidth
Dan Monitoring Akses Data
Apri Siswanto, Agus Tedyyana Fakultas Teknik Universitas Islam Riau
jaringan tersebut. Link-link yang ada harus mampu menangani kebutuhan user akan aplikasi tesebut bahkan dalam keadaan kongesti sekalipun, harus ada suatu jaminan bahwa link tetap dapat berfungsi sebagaimana mestinya walaupun terjadi ledakan permintaan aplikasi.
Manajemen bandwidth memegang peranan penting
dalam pengaturan alokasi bandwidth untuk berbagai layanan aplikasi internet. Aplikasi yang berbeda memerlukan suatu persyaratan QoS tertentu agar selama proses pentransmisian tidak terlalu banyak paket yang hilang, layanan real-time yang baik, delay yang rendah, dan alokasi bandwidth yang baik. Dengan alokasi yang tepat diharapkan mampu menjalankan aplikasi yang
delay-sensitif seperti misalnya, video streaming, video conference, dan lain-lain.
Bandwidth yang ada di SMK Negeri 1 pangkalan lesung diperoleh dari bantuan pemerintah, dengan kapasitas 2Mbps. Namun dengan kecepatan akses sebesart itu, terkadang sering didengar keluhan “konektifitas internet sangat lambat” kadang juga beberapa guru mengeluhkan beberapa siswa yang selalu membuka situs jejaring sosial ketika jam pelajaran, bahkan pernah beberapa siswa yang ketahuan membuka stus-situs yang tidak sesuai dengan norma.
2. METODE PENELITIAN
Metode yang penulis gunakan untuk
pengendalian trafik bandwidth berupa metode prioritas dengan semua bahan diperoleh dari buku-buku, jurnal, hasil observasi lapangan dan referensi internet yang berkaitan dengan manajemen Bandwidth dan buku-buku pendukung lainnya dalam analisis, perancangan dan implementasi Metode penelitian yang dilakukan untuk pembuatan laporan ini.
Sebelum melakukan penelitian penulis
sebelumya meminta dan mengajukan persetujuan terhadap kepala sekolah secara tertulis untuk melakukan
penelitian. Setelah disetujui dan didapat
permasalahannya, penulis mengajukan rancangan untuk mengubah sistem yang ada.
2.1 Kerangka Penelitian
Kerangka penelitian dipakai untuk langkah-langkah mengerjakan suatu penelitian dengan membuat tahapan metodologi penelitian untuk mengerjakan tesis sehingga tidak terjadi kerancuan selama pengerjaan dan hasil yang akan dicapai menjadi lebih maksimal, sesuai kerangka kerja pada gambar 2.1.
Gambar 2.1 Kerangka Penelitian
2.1.1 Identifikasi Masalah
Pada tahap ini yang dilakukan adalah meganalisis sistem yang ada di SMKN 1 Pangkalan Lesung, mempelajari masalah yang akan diteliti. Ruang lingkup masalah yang diteliti harus ditentukan terlebih dahulu, karena tanpa menentukan serta mendefenisikan batasan masalah yang akan diteliti, maka tidak pernah ada solusi dari masalah tersebut. Jadi tahap pertama ini adalah tahap awal yang terpenting dalam penyelesaian penelitian ini.
2.1.2 Menganlisa Masalah
Setelah menentukan atau mengidentifikasi
masalah yang akan diteliti, maka masalah-masalah tersebut perlu di analisa. Hal ini perlu dilakukan agar tidak ada kendala dalam pemecahan masalah tersebut.
1) Menilai sebuah jaringan untuk menentukan apakah infrastruktur sistem yang ada dan lingkungan operasional mampu mendukung sistem yang diusulkan.
2) Memastikan bahwa sumber daya yang ada di
router memadai untuk membangun PC Router
untuk memanajemen ba ndwidth di SMKN
1 Pangkalan Lesung tersebut.
2.1.3 Desain Sistem
Dalam tahap Desain yang dilakukan adalah merancang topologi jaringan komputer di SMKN 1 Pangkalan Lesung, baik topologi fisik maupun topologi logis sesuai dengan ketersediaan teknologi yang ada di SMKN 1 Pangkalan Lesung. Dalam tahap ini juga
Idendifikasi Masalah
Menganalisa Masalah
Penentuan Tujuan
Studi Literatur
Desain Sistem
Implementasi Pembahasan
256 digunakan di jaringan di SMKN 1 Pangkalan Lesung dan IP yang akan digunakan dalam jaringan ini adalah IP kelas C karena dalam jaringan ini belum melebihi 254 Host.
Gambar 2.2 Rancangan Topologi Jaringan &
Pengalokasian Bandwidth
Dalam tahapan desain system ini, terdapat dua tahapan yaitu tahapan perancangan dan tahapan implementasi guna menunjang management bandwidth. Dalam tahapan perancangan yang dilakaukan adalah menetapkan topologi apa yang akan diterapkan nantinya setelah kita mengadakan audit terhadap jaringan ataupun topologi sebelumnya. Sedangakan tahapan implementasi
adalah tahapan kita membangun management bandwidth
tersebut agar dapat dijalankan secara berkala didalam jaringan sekolah tersebut.
Setelah tahapan perancangan selesai maka kita dapat melakukan tahapan selanjutnya yaitu tahapan instalasi dan konfigurasi. Pada tahapan instalasi ini yanag akan
dulakukan adalah menginstal server dengan
menggunakan clearOs yanga nantinya akan menjadi
system operasi server yang berfungsi memanajemen maupun memonitoring jaringan nantinya.
Setelah tahapan instalasi selesai maka akan kita tentukan range IP yang akan digunakan oleh client
beserta subnet dan juga gateway yang akan digunakan. Penentuan range IP ini berdasarkan subnet yang telah kita tentukan sebelumnya. Hal ini berguna sebagai penentuan alokasi bandwidth nantinya.
Setelah tahapan penentuan range IP maka selanjutnya kita akan membagi bandwidth dan juga hak akses yang telah kita tentukan sebelumnya. Dalam hal ini clearOS kita gunakan sebagai proxy server berserta bandwidth management. Disinilah alokasi bandwidth tadi kita terapkan agar setiap user bisa mendapat banwidth sesuai dengan alokasi yang telah ditentukan oleh admisntrator
jaringan.
Dari hasil analisa di atas maka kita sudah dapat
menyimpulkan hasil kinerja dari bandwidth management
ini dengan menggunakan metode prioritas Hasil yang didapat dapat berupa grafik MRTG yang berguna mengukur kecepatan akses setiap user dan alaokasi
bandwidth yang telah diterapkan.
3. HASIL DAN PEMBAHASAN
Pada bagian ini akan diuraikan proses
implementasi manajemen bandwidth yang didasarkan
pada seluruh hasil analisis sesuai dengan pola penggunaan internet oleh user yang sudah diperoleh pada bab sebelumnya
Sebagian dari user di SMKN 1 Pangkalan Lesung menggunakan fasilitas internet untuk membuka halaman
web yang tidak mendukung kegiatan belajar. Hal ini mengakibatkan user lain yang ingin membuka suatu halaman web yang sangat penting menjadi tidak bisa
karena bandwidth yang ada sudah terpakai untuk
membuka halaman web yang tidak diperlukan tersebut.
Sebagai contoh, hampir seluruh user di SMKN 1
Pangkalan Lesung yang menggunakan fasilitas internet
membuka halaman facebook, games online,youtube dan lain sebaginya yang memakan cukup banyak bandwidth
sehingga user lain mangalami kesulitan untuk membuka halaman lain yang penting untuk kegiatan belajar. Hal ini mengakibatkan bandwidth yang ada menjadi terpakai dengan percuma untuk membuka halaman web yang tidak perlu. Untuk mengatasi hal ini, maka akan dilakukan pemblokiran terhadap situs-situs tersebut sehingga
bandwidth yang ada dapat digunakan secara maksimal oleh user untuk membuka halaman web yang dapat mendukung kegiatan belajar di SMKN 1 pangkalan Lesung.
Untuk skenario bandwidth management kita
hanya akan mengatur bandwidth yang akan
ditransmisikan ke jaringan LAN (Local Area Network), dengan klasifikasi dan kriteria sebagai berikut:
a) Maximum bandwidth incoming dan outgoing
traffic diset sebesar sesuai kebutuhan masing-masing
b) Traffic control diterapkan untuk outgoing traffic
pada eth1 (yaitu traffic yang keluar dari komputer
Berikut ini adalah hasil monitoring bandwidth
yang ditampilkan dalam bentuk grafik dan
pembahasannya.
Gambar 3.1 Total Bandwidth yang Digunakan
Gambar 5.15 merupakan hasil pengukuran terhadap bandwidth yang ada di SMKN 1 Pangkalan Lesung, yang mana bandwidth yang dipakai sebesar 2Mbps untuk download dan 0,5Mbps untuk upload.

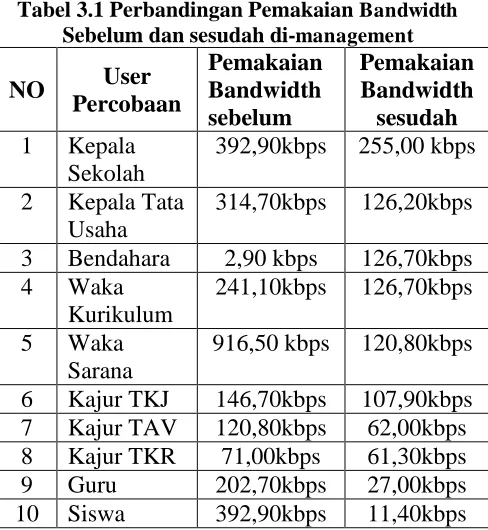

Tabel 3.1 Perbandingan Pemakaian Bandwidth
Sebelum dan sesudah di-management
NO
User
Percobaan
Pemakaian
Bandwidth
sebelum
Pemakaian
Bandwidth
sesudah
1
Kepala
Sekolah
392,90kbps
255,00 kbps
2
Kepala Tata
Usaha
314,70kbps
126,20kbps
3
Bendahara
2,90 kbps
126,70kbps
4
Waka
Kurikulum
241,10kbps
126,70kbps
5
Waka
Sarana
916,50 kbps
120,80kbps
6
Kajur TKJ
146,70kbps
107,90kbps
7
Kajur TAV
120,80kbps
62,00kbps
8
Kajur TKR
71,00kbps
61,30kbps
9
Guru
202,70kbps
27,00kbps
10
Siswa
392,90kbps
11,40kbps
Hasil dari analisa di atas dapat kita simpulkan bahwa jika bandwidth tanpa di-management akan menguras pemakaian bandwidth dalam jaringan tersebut. Efek yang ditimbulkan akan mempengaruhi akses ke internet untuk semua client. Dapat kita bandingkan hasil dari monitoring untuk pemakaian bandwidth setiap user yang terhubung pada tabel 3.1
Batasan Akses Client
Akses client yang dibatasi adalah akses terhadap situs-situs yang dianggap tidak sesuai dengan norma seperti pornografi, penjudian, sara dll, seperti pada gambar 3.2
Gambar 5.29 Hasil Blokir Situs yang dilarang
Monitoring Pemakaian Bandwidth
Salah satu bagian dari tugas monitoring jaringan adalah memantau konsumsi bandwidth pada jaringan,
untuk memantau kecepatan download dan upload.
Laporan yang diberikan biasanya berupa format grafik dan angka yang terkategori ke dalam laporan harian, mingguan, bulanan dan lain sebagainya.
Gambar 3.3 Trafik Pemakaian Bandwidth Harian
Untuk trafik Daily Graph (5 Minute Average) / Gambar 5.32 menunjukan pemakaian bandwidth harian dalam lima menit terakhir untuk download (grafik warna hijau) nilai tertinggi 92,4kB/s dengan rata-rata pemakaian 3453,0 B/s sedangkan bandwidth yang sedang digunakan saat itu ialah 2053,0 B/s. Sedangkan untuk
upload, browsing dan chating (grafik warna biru) nilai tertinggi 1040,9 kB/s dengan rata-rata pemakaian
bandwidth 34,4 kB/s dan bandwidth yang sedang digunakan saat itu ialah 4009,0 B/s
4. KESIMPULAN
1. Optimalisasi penggunaan bandwith pada jaringan menggunakan sistem operasi yang free dan legal menjadikan pemakaian bandwith lebih sesuai dengan kebutuhan.
2. Memonitoring bandwidth berguna untuk
menganalisa apakah suatu jaringan masih cukup layak untuk digunakan atau perlu penambahan kapasitas bandwith.
3. Penggunaan aplikasi-aplikasi khususnya yang
bertentangan dengan norma akan dilakukan pemblokiran, baik pemblokiran secara otomatis dari server nawala, maupun pemblokiran oleh
administrator jaringan.
4. Dengan diberikan layanan internet sesuai
dengan kebututuhan dan prioritas masing-masing ruang kerja di SMKN 1 Pangkalan Lesung, maka dipastikan tidak akan ada
monopoli penggunaan bandwidth.
.
5. SARAN
Untuk pengembangan penelitian selanjutnya
dapat menggunakan sistem operasi yang lainnya
untuk membangun sebuah
PC router,menggunakan
aplikasi-aplikasi
yang
lain
untuk
mengukur
penggunaan
bandwidthdan
metode yang lain untuk
mengukur penggunaan
bandwidthDalam penelitian ini tentulah masih terdapat
kekurangan dan kesalahan. Demi meningkatkan
kulitas dan kuantitas penelitian yang penulis buat
ini, maka penulis sangat membutuh kan saran dari
pembaca semua.
UCAPAN TERIMA KASIH
Penulis mengucapkan terima kasih kepada pihak yang telah memberi dukungan moral dan financial terhadap penelitian ini.
