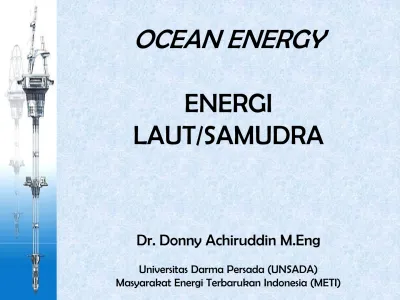

OCEAN ENERGY
ENERGI
LAUT/SAMUDRA
Dr. Donny Achiruddin M.Eng
Universitas Darma Persada (UNSADA)
ENERGI KELAUTAN/SAMUDRA
Energi laut/samudra adalah energi yang dapat
dihasilkan dari konversi gaya mekanik, gaya
potensial serta perbedaan temperature air
laut menjadi energi listrik
Energi samudra murni, dapat digolongkan
menjadi empat jenis yaitu energi gelombang
(wave power), energi pasang surut (tidal
power), energi arus laut (current power), dan
energi panas laut
Exclusive Economic Zone
(= Useful Ocean Area ×10
4
km
2
)
0
100
200
300
400
500
600
700
800
アメリ カ オー ストラ リア イン ドネ シア ニュ ージ ーラ ンド カナダ 日本 旧ソ 連 ブラジル メキ シコ排他的経済水域(万平方km )
US
A
Au
st
ralia
In
d
o
n
esia
NZ
Can
ad
a
Jap
an
Russia
B
raz
il
M
exic
o
ENERGI GELOMBANG
Energi gelombang adalah energi kinetik yang memanfaatkan
beda tinggi gelombang laut, dan salah satu bentuk energi
yang dapat dikonversikan menjadi energi listrik melalui
parameter gelombangnya, yaitu tinggi gelombang, panjang
gelombang, dan periode waktunya.
Sampai saat ini ada lima teknologi energi gelombang yang
telah diaplikasikan sebagai pembengkit listrik yaitu sistem
Rakit Cockerell/Pelamis, Tabung Tegak Kayser, Pelampung
20 kW/m
15 kW/m
10 kW/m
< 10 kW/m
POTENSI ENERGI GELOMBANG
Konversi gelombang laut dengan tinggi rata-rata 1 meter dan periode
9 detik mempunyai daya sebesar 4,3 kW per meter panjang
gelombang. Sedangkan deretan gelombang dengan tinggi 2 meter dan
3 meter dapat membangkitkan daya sebesar 39 kW per meter panjang
gelombang
ENERGY PASANG SURUT
Energi pasang surut adalah energi kinetik dari pemanfaatan
beda ketinggian pasang permukaan laut antara saat pasang
dan surut. prinsip kerja dari energi pasang surut ini sama
dengan pembangkit listrik tenaga air (PLTA), seperti waduk
POTENSI ENERGI PASANG SURUT DI PERAIRAN INDONESIA
SIA
PASANG SURUT
H > 3 – 5 m
ENERGI ARUS LAUT
Cara kerja pembangkit listrik tenaga arus laut tidak
berbeda jauh dengan pembangkit listrik tenaga angin
yang memanfaatkan putaran kincir untuk menggerakkan
generator sehingga menghasilkan listrik
Kecepatan arus laut minimum yaitu kecepatan 2 m/detik,
namun yang ideal adalah 2,5 m/det.
2-3 m/det
POTENSI ENERGI ARUS
Energi panas laut
(Ocean Thermal Energy Conversion/OTEC)
OTEC adalah pembangkit listrik dengan
memanfaatkan perbedaan temperatur air laut di
permukaan dan air laut dalam, dengan selisih
temperatur minimal 20
o
C
OTEC merupakan salah satu teknologi masa depan
bagi bangsa Indonesia, karena selain menghasilkan
listrik, system OTEC juga menghasil beberapa produk
sampingan seperti, air tawar, lithium, pendingin
ruangan (A/C), budidaya perikanan laut air dingin
(lobster, salmon, abalone, dll), dan meningkatkan
By Products of Hybrid OTEC Plant
And DOWA
Deep Ocean Water (DOW)
Surface Water Hydrogen
Lithium
DOW IceFoods
Mineral WaterCool Green House Plant Local Area Chilling System
Aquaculture
Potable Water Power Supply Surface W.Desalination
Deep Ocean Water
(DOW)
Electricity
Fresh Water
Re-use of DOW
Sumber: Univ. Darma Persada
Sumber: Univ. Darma Persada
Potensi OTEC di Indonesia
Prakiraan Potensi Listrik dari OTEC di Indonesia
Indonesia memiliki panjang pantai 95.181 km, sekitar 70% memiliki kedalaman >1000m yang
merupakan sumber OTEC.
Panjang pantai
: 95.181 km
Sumber OTEC 70%
: 0,7 x 95.181 km = 66.627 km.
Jarak antar OTEC 100 MW
: 30 km
Prakiraan potensi listrik dengan pembangkit listrik OTEC :
{ 66,627 / 30 } x 100 MW
= 222.089 MW = + 220.000 MW
= 222 GW listrik
Kapasitas factor OTEC adalah 0,8, berarti Indonesia memiliki potensi listrik dengan OTEC
adalah:
0.8 x 24 x 365 x 222 GW = 15.557.760 GWh or 15.557 TWh
= + 15.500 TWh
Kondisi Energi Samudra Saat Ini
Energi Samudra
Indonesia
Luar Negeri
Produksi
Energi Gelombang
BPPT, tahun 2005
Kanada, China
Listrik
Di Baron. Yogyakarta
Myanmar, Afrika Barat
Korea Selatan, USA
Inggris
Energi Pasang Surut
?????
Perancis, 1966, 240 MW
Listrik
Rusia, 200 MW
USA dan Kanada
Energi Arus Laut
P3GL, ITB & PT.DI,
10 kW
Norwegia, 700 MW
Listrik
BPPT
Inggris, 300 MW
OTEC
BPPT
USA, 250 kW
Listrik
Univ. Darma Persada
Jepang, 70 kW
Air Tawar
Masih FS
India, 2008, 1 MW
Lithium
Philippine, 2012, 5 MW
Perikanan
Hawai, 2013, 10 MW
A/C
Potensi Energi Samudra di Indonesia & Kapasitas Pembangkit
Energi Gelombang Energi Pasang Surut Energi Arus Laut OTEC
a Potensi Indonesia ????? Indonesia ????? 6.000 MW Indonesia: 220.000 MW > 15.500 TWh b Kapasitas Pembangkit 0,5 - 2 MW 10 - 200 MW 10 - 200 MW 5 - 100 MW c Cocok untuk daerah Pesisir dan Wilayah Timur Bali - NTT *Main grid
pulau-pulau kecil *Pesisir dan pulau-pulau kecil d Kebutuhan listrik 100 kW - 1,5 MW Kebutuhan listrik 1 - 20 MW Kebutuhan listrik
> 10 MW > 5 MW e Tahapan 2011-2012 2011-2014 2011-2012 2011-2012
Tercipta rancangan Study Kelayakan (FS) Tercipta rancangan Study Kelayakan (FS) 0,5 - 1 MW 1 - 10 MW 5 MW listrik
dan produk sampingan
2013 - 2025 2015 2013 - 2025 2013-2014
Telah mampu Pembangunan di Merauke Pembangkit utama Pilot project di Manado menggantikan untuk wilayah dengan bantuan Jepang pembangkit listrik Bali - NTT
diesel 2015 - 2025 2015 - 2020
Pembangkit utama *Daerah wisata untuk wilayah Timur *Daerah yang bertetangga
dengan negara lain
2020 - 2050
*Main grid *Ekspor produk
Roadmap Energi Samudra di Indonesia
Energi Samudra 2010-2015 2010-2020 2010-2025
Total 1.650 MW
Energi Gelombang
50 MWa Teknologi Uji coba Pengganti pembangkit listrik Pembangkit listrik utama, diesel pada daerah terpencil bersaing dengan pembangkit
dan pulau-pulai kecil listrik lainnya b Output per unit < 100 kW 100 kW - 1 MW 0,5 - 2 MW c Electricity cost Rp. 1.500 - 2.000,- Rp. 1.000 -
1.500,-Energi Pasang Surut
1.000 MWa Teknologi Pilot project Pembangkit utama Pembangkit utama untuk wilayah timur Indonesia untuk wilayah timur Indonesia b Output per unit 1 MW 10 - 50 MW 50 - 200 MW
c Electricity cost Rp. 1.000 - 1.500,- Rp. 800 - 1.200,- Rp. 600 -
1.000,-Energi Arus Laut
500 MWa Teknologi Uji coba Pengganti pembangkit listrik Pembangkit utama diesel pada daerah Nusa untuk Nusa Tenggara Tenggara Barat dan Timur
b Output per unit < 100 kW 100 kW - 1 MW 10 - 100 MW c Electricity cost Rp. 1.500 - 2.000,- Rp. 1.000 -
1.500,-OTEC
100 MWa Teknologi FS & Pilot Project Pengganti pembangkit listrik Pembangkit listrik utama, 1 - 5 MW diesel pada pulau-pulai kecil. bersaing dengan pembangkit
Pembangkit pada daerah wisata listrik lainnya dan Industri produk sampingan
b Output per unit 1 - 5 MW 50 - 100 MW c Electricity cost Rp. 1.500 - 2.500,- Rp. 1.000 -
