TEKNIK SAMPLING

udara

Atmosfer

Sumber Emisi Reseptor

Pemantauan Kualitas Udara

Pengawasan

- Inspeksi Lapangan

- Data sekunder dan /atau primer

Pengukuran langsung (sampling)

- Data sekunder dan /atau primer Pengendalian

Latar belakang

3

TUJUAN SAMPLING udara

• Untuk mengetahui dipenuhi atau tidaknya peraturan yang terkait

• Evaluasi jalannya proses industri

• Untuk mengevaluasi efektivitas

metode pengendalian dan peralatan

pengendali pencemar yang dipasang

TAHAPAN SAMPLING

• Persiapan sampling

• Pelaksanaan sampling

• Serah terima sampel kepada lab

penguji

5

SURVEY PENDAHULUAN

• Jenis Kegiatan / Industri / Fasilitas

• Tipe dan ukuran/kapasitas

• Hasil utama

• Bahan Bakar

• Temperatur dan tekanan dalam cerobong

• Komposisi gas (jika diketahui)

• Informasi tentang fasilitas pengolahan limbah gas

• Situasi dan bentuk cerobong

• Tinggi dan luas pijakan

• Sumber listrik terdekat

Jenis rangkaian

SAMPLING GAS

7

SAMPLING MANUAL

• Collector

berfungsi untuk mengumpulkan gas yang

tertangkap; dapat berupa impinger, fritted bubbler atau tube adsorber

• Flowmeter

untuk mengetahui volume udara ambien yang terkumpul

• Pompa Vacuum

untuk menghisap udara ke dalam collector

SAMPLING MANUAL

9

ABSORBER - BUBBLER

SOx, HCl, HF

ABSORBER - BUBBLER

SO₂

11

BOTOL VAKUM

NOx

SYRINGE

NOx

13

SAMPLING DENGAN ALAT

OTOMATIK

LOKASI SAMPLING EMISI

NO METODA DARI

BELOKAN

DARI ATAS

JENIS ALIRAN 1 USEPA

STANDARD

8D 2D LAMINER

2 AUSTRALIAN STANDARD

5D LAMINER

3 JIS STANDARD 4D 2D LAMINER

4 KEPDAL 205 8D 2D LAMINER

15

DIAGRAM LOKASI SAMPLING

Australian Standard

DIAMETER EKIVALEN

Diameter dalam pada aliran atas lebih kecil dari pada diameter dalam aliran bawah:

Untuk cerobong berpenampang empat persegi panjang:

W L

De 2LW

 

2dD

17

FASILITAS SAMPLING

• TANGGA yang aman untuk menuju ke lokasi lubang pengambilan contoh uji.

• SCAFFOLD atau penyangga yang kuat untuk pijakan petugas dan tempat

penyimpanan peralatan yang disertai dengan pagar pengamannya.

• LUBANG PENGAMBILAN CONTOH UJI dengan diameter dalam minimal 10 cm dengan flange yang dapat ditutup serta dibuat pada ketinggian sekitar 1,5m dari penyangga.

3. Listrik

2. Platform 1. Sampling hole

Sampling hole

19

PLATFORM SAMPLING EMISI CEROBONG

PLATFORM 360^o

FASILITAS LUBANG SAMPLING EMISI CEROBONG

21

SAMPLING GAS PADA SISTEM TUBING

STACK TERLALU DEKAT DENGAN PROSES

23

JAMINAN MUTU SAMPLING PARTIKULAT

• Lokasi titik sampling partikulat harus dalam kondisi ISOKINETIK .

• Seluruh peralatan ukur terkalibrasi dengan baik:

– Gas meter – Pitot tube – Termometer – Labu vakum

25

JAMINAN MUTU SAMPLING GAS

• Untuk menghilangkan gangguan partikulat, maka ketika sampling harus menggunakan penyaring

• Untuk menghindari kondensasi, maka perlu dilakukan pemanasan pada aliran gas

• Saluran sampling dan sistem pengumpulan gas harus terbuat dari bahan yang inert

• Teknik pengumpulan gas, seperti absorpsi dengan pereaksi kimia, harus diketahui

efisiensi pengumpulannya

27

TEKNIK SAMPLING EMISI

• Teknik Absorpsi

Pengumpulan menggunakan larutan

penyerap dalam impinger atau bubbler

• Teknik Adsorpsi

Pengumpulan menggunakan media

padat (filter, glass bead, tenax, dll)

TEKNIK SAMPLING EMISI

⁽²⁾

• Teknik Pendinginan

Teknik sampling dengan cara mencairkan gas

• Pengumpulan dengan kantong udara

digunakan untuk gas pencemar yang

tidak memerlukan pemekatan contoh

uji (teddlar bag)

29

SAMPLING TOTAL PARTIKULAT

TAHAPAN DAN PENGUKURANNYA

PENENTUAN TITIK LINTAS

31

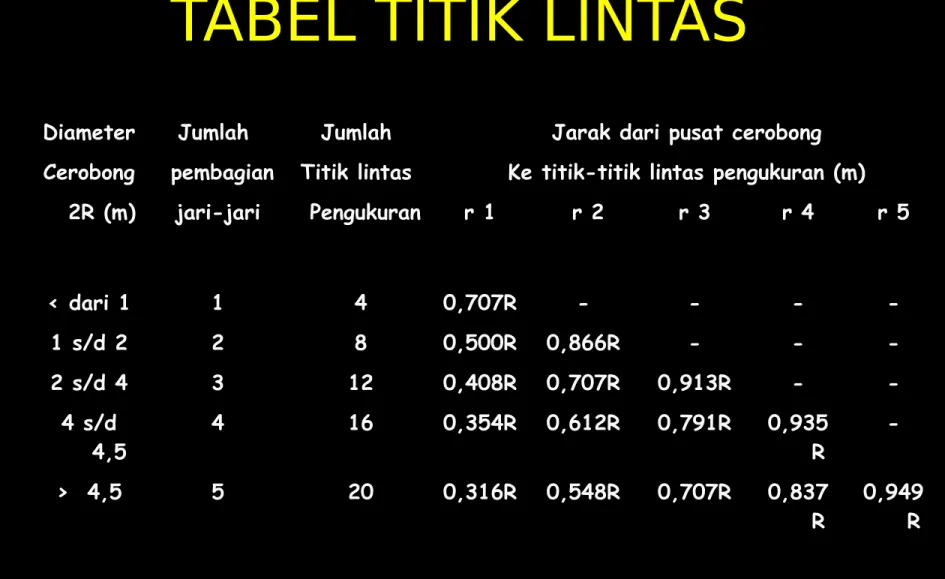

TABEL TITIK LINTAS

Diameter Jumlah Jumlah Jarak dari pusat cerobong Cerobong pembagian Titik lintas Ke titik-titik lintas pengukuran (m)

2R (m) jari-jari Pengukuran r 1 r 2 r 3 r 4 r 5

< dari 1 1 4 0,707R - - - -

1 s/d 2 2 8 0,500R 0,866R - - -

2 s/d 4 3 12 0,408R 0,707R 0,913R - -

4 s/d 4,5

4 16 0,354R 0,612R 0,791R 0,935

R

-

> 4,5 5 20 0,316R 0,548R 0,707R 0,837

R

0,949 R

CEROBONG PERSEGI

LUAS IRISAN LINTANG

CEROBONG (A,M²)

PANJANG SISI PEMBAGI (l)

<1 l ≤ 0,5l ≤

33

PENGUKURAN KADAR AIR

Xw  ^{24 , 4518} m

Vm  ₂₇₃²⁹⁸_Tm  ^{Pa Pm}₇₆₀^Pv  ^{24, 45}₁₈ m 100

PENGUKURAN KECEPATAN ALIR GAS BUANG

v  c(2  g  h

j )^{1 / 2}

35

PENENTUAN KOMPOSISI GAS

SAMPLING TOTAL PARTIKULAT

 Xw 273  tm Pa  Ps

37

SAMPLING DEBU DAN GAS DENGAN

METODA USEPA

PEMBACAAN OPASITAS

SEBAGAI ALAT BANTU

DALAM SELF MONITORING PABRIK

39

PEMANTAUAN OPASITAS EMISI CEROBONG

PENGGUNAAN RINGLEMANN CHART UNTUK PEMANTAUAN OPASITAS EMISI CEROBONG

41

SERAH TERIMA SAMPEL

•Identifikasi yang jelas

•Kelengkapan data lapangan dan hasil analisa in-situ

PERHITUNGAN

Jumlah Udara yang dihisap selama periode sampling :

Vn

'

^{ Vm } ₂₇₃ ²⁹⁸ _{ tm} ^{ Pa } ₇₆₀ ^{Pm  Pv  10}

^3

43

TIPS

• Identifikasi pencemar udara dilakukan dengan merujuk kepada neraca massa proses keseluruhan

• Industri menyediakan fasilitas sampling sesuai

dengan Kepdal 205 th 1996; meliputi titik sampling yang representatif dan aman bagi petugas

• Pengukuran menggunakan metoda dan peralatan yang standard dan dilakukan oleh lab yang

kompeten

• Pengukuran dilakukan pada saat kondisi Normal bukan pada saat start up atau ketika shut down

• Perhatikan perbedaan interpretasi dari penggunaan metoda alternatif (otomatik) untuk menggantikan metoda manual

• Perhatikan konsensus yang digunakan dalam

konversi konsentrasi dari ppm ke satuan berat per volume.

DAFTAR PUSTAKA

• Stern, Arthur C. 1993. Air Pollution, vol. III. Academic Press Inc., San Diego.

• Stern, Arthur C. 1993. Air Pollution, vol.VI I. Academic Press Inc., San Diego.

• Williamson, S.J. 1973. Fundamentals of Air Pollution.

Addison-Wesley Publishing Corporation.

• Colls, Jeremy. 1997, Air Pollution An Introduction, E&FN SPON, London.

• Keputusan Kepala Badan Pengendalian Dampak Lingkungan Nomor : Kep-205/BAPEDAL/07/1996 tentang Pedoman Teknis Pengendalian Pencemaran Udara Sumber Tidak Bergerak

• Anonim, 1994. Air Quality Monitoring Manual, Environmental Management Bureau, Department of Environment & Natural Resources.

45
