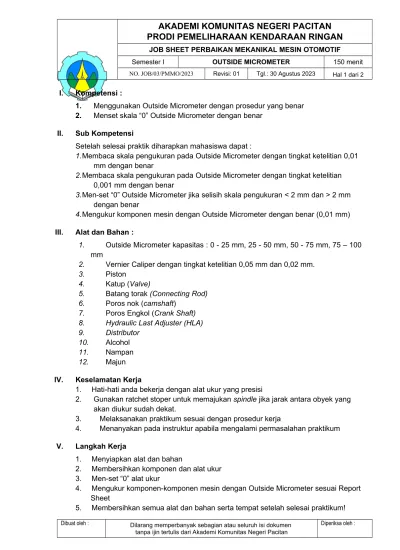

AKADEMI KOMUNITAS NEGERI PACITAN PRODI PEMELIHARAAN KENDARAAN RINGAN
JOB SHEET PERBAIKAN MEKANIKAL MESIN OTOMOTIF
Semester I OUTSIDE MICROMETER 150 menit
NO. JOB/03/PMMO/2023 Revisi: 01 Tgl.: 30 Agustus 2023 Hal 1 dari 2
I. Kompetensi :
1. Menggunakan Outside Micrometer dengan prosedur yang benar 2. Menset skala “0” Outside Micrometer dengan benar
II. Sub Kompetensi
Setelah selesai praktik diharapkan mahasiswa dapat :
1.Membaca skala pengukuran pada Outside Micrometer dengan tingkat ketelitian 0,01 mm dengan benar
2.Membaca skala pengukuran pada Outside Micrometer dengan tingkat ketelitian 0,001 mm dengan benar
3.Men-set “0” Outside Micrometer jika selisih skala pengukuran < 2 mm dan > 2 mm dengan benar
4.Mengukur komponen mesin dengan Outside Micrometer dengan benar (0,01 mm)
III. Alat dan Bahan :
1. Outside Micrometer kapasitas : 0 - 25 mm, 25 - 50 mm, 50 - 75 mm, 75 – 100 mm
2. Vernier Caliper dengan tingkat ketelitian 0,05 mm dan 0,02 mm.
3. Piston
4. Katup (Valve)
5. Batang torak (Connecting Rod) 6. Poros nok (camshaft)
7. Poros Engkol (Crank Shaft) 8. Hydraulic Last Adjuster (HLA) 9. Distributor
10. Alcohol 11. Nampan 12. Majun IV. Keselamatan Kerja
1. Hati-hati anda bekerja dengan alat ukur yang presisi
2. Gunakan ratchet stoper untuk memajukan spindle jika jarak antara obyek yang akan diukur sudah dekat.
3. Melaksanakan praktikum sesuai dengan prosedur kerja
4. Menanyakan pada instruktur apabila mengalami permasalahan praktikum V. Langkah Kerja
1. Menyiapkan alat dan bahan
2. Membersihkan komponen dan alat ukur 3. Men-set “0” alat ukur
4. Mengukur komponen-komponen mesin dengan Outside Micrometer sesuai Report Sheet
5. Membersihkan semua alat dan bahan serta tempat setelah selesai praktikum!
Dibuat oleh : Dilarang memperbanyak sebagian atau seluruh isi dokumen
tanpa ijin tertulis dari Akademi Komunitas Negeri Pacitan
Diperiksa oleh :
AKADEMI KOMUNITAS NEGERI PACITAN PRODI PEMELIHARAAN KENDARAAN RINGAN
JOB SHEET PERBAIKAN MEKANIKAL MESIN OTOMOTIF
Semester I OUTSIDE MICROMETER 150 menit
NO. JOB/03/PMMO/2023 Revisi: 01 Tgl.: 30 Agustus 2023 Hal 2 dari 2
HASIL PRAKTIK PENGUKURAN TEKNIK TOPIK : OUTSIDE MICROMETER
No Komponen yang diukur Standar Hasil Ukur Ketelitian (0,01mm (
1
2
3
4
5
6
7
Piston :
a. Diameter luar piston b. Tinggi piston
Valve :
a. Diameter luar batang Valve b. Diameter luar kepala Valve Connecting Rod
Ketebalan Connecting Rod Camshaft : EX / IN
*
a. Diameteter Camshaft b. Tinggi angkat nok silinder 1
1 ( Nok 1
2 ( Nok 2
c. Diameter luar jurnal tepi Hydraulic Last Adjuster (HLA (
a. Diameter Luar HLA Crank Shaft
a. Diameter Crankpin Silinder 1 b. Diameter luar Main Journal Distributor
a. Diameter Poros Distributor b. Diameter Dudukan Bodi Distributor
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
____________
Kelompok: :
1. --- 4. --- 2. --- 5. --- 3. --- 6. ---
Dibuat oleh : Dilarang memperbanyak sebagian atau seluruh isi dokumen
tanpa ijin tertulis dari Akademi Komunitas Negeri Pacitan
Diperiksa oleh :
