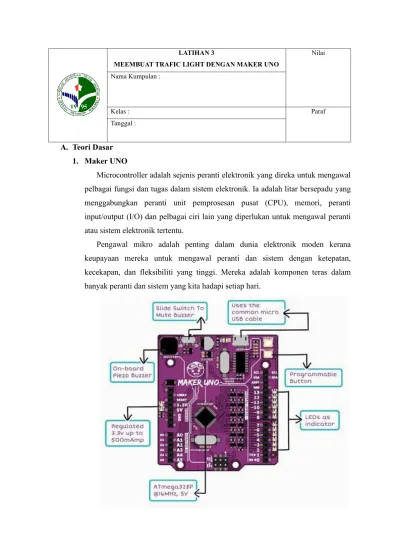

LATIHAN 3
MEEMBUAT TRAFIC LIGHT DENGAN MAKER UNO
Nilai
Nama Kumpulan :
Kelas : Paraf
Tanggal :
A. Teori Dasar 1. Maker UNO
Microcontroller adalah sejenis peranti elektronik yang direka untuk mengawal pelbagai fungsi dan tugas dalam sistem elektronik. Ia adalah litar bersepadu yang menggabungkan peranti unit pemprosesan pusat (CPU), memori, peranti input/output (I/O) dan pelbagai ciri lain yang diperlukan untuk mengawal peranti atau sistem elektronik tertentu.
Pengawal mikro adalah penting dalam dunia elektronik moden kerana keupayaan mereka untuk mengawal peranti dan sistem dengan ketepatan, kecekapan, dan fleksibiliti yang tinggi. Mereka adalah komponen teras dalam banyak peranti dan sistem yang kita hadapi setiap hari.
2. LED (Light Emitting Diode)
LED yang akan digunakan untuk traffic light, terdapat 3 warna lampu (merah, kuning, dan hijau. LED mempunyai dua terminal: katoda (negatif) dan anoda (positif). Apabila arus mengalir dari katoda ke anoda, LED mengeluarkan cahaya.
PERHATIAN! pastikan LED positif dan negatif sesuai, supaya aliran semasa boleh mengalir, atau LED tidak akan menyala.
B. Tujuan Praktek
1. Murid dapat menyatakan maksud mikropengawal (microcontroller) dan Pemprosesmikro (microprocessor) dengan betul.
2. Murid dapat menghasilkan lakaran reka bentuk litar elektronik dengan betul 3. Murid dapat menerangkan 3 cara membuat penyambungan litar input dan litar
output kepada mikropengawal (microcontroller) dengan betul.
4. Murid dapat menganalisis 3 cara membuat pengujian dan penilaian kefungsian litar elektronik dengan betul
C. Alat dan Komponen yang digunakan 1. Maker UNO : 1 pcs
2. LED : 3 pcs (merah, kuning, hijau) 3. Resistor : 3 pcs
4. Kabel/Wayar : secukupnya 5. Project Board : 1 pcs
6. Kabel Micro-USB : 1 pcs
7. Laptop : 1 unit
D. Langkah Kerja
1. Menyediakan bahan-bahan yang diperlukan.
2. Lihat gambar dibawah ini, buat litar dengan peranti gambar berikut ini:
PERHATIKAN CATHODE DAN ANODE PADA LED!
3. Jika litar sudah benar, Nyalakan laptop
4. Sambungkan Uses the common micro dengan wayar
5. Beri tahu guru jika rangkaian sudah selesai dan meminta inputkan program traffic light nya
6. Sambungkan kabel Micro – USB Maker UNO ke laptop 7. Klik tombol berikut :
8. Trafic light akan menyala secara bergantian 9. Analisis!
No. Aspek yang dinilai Berfungsi/Tidak Catatan
1 Lampu Merah Menyala selama ……. Detik
2 Lampu Kuning Menyala selama ……. Detik
3 Lampu Hijau Menyala selama ……. Detik
10. Jika lampu tidak menyala, mengapa?
