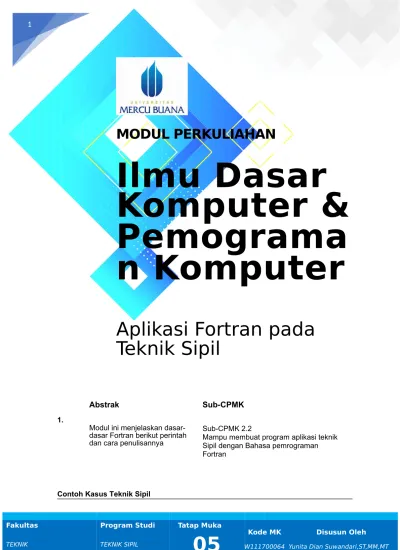

Modul Perkuliahan: Ilmu Dasar Komputer & Pemograma n Komputer

(1)

1 MODUL PERKULIAHAN

Ilmu Dasar

Komputer &

Pemograma n Komputer

Aplikasi Fortran pada Teknik Sipil

1.

Contoh Kasus Teknik Sipil

Fakultas Program Studi Tatap Muka

Kode MK Disusun Oleh W111700064 Yunita Dian Suwandari,ST,MM,MT

TEKNIK TEKNIK SIPIL

05 Abstrak Sub-CPMK

Modul ini menjelaskan dasar- dasar Fortran berikut perintah dan cara penulisannya

Sub-CPMK 2.2

Mampu membuat program aplikasi teknik Sipil dengan Bahasa pemrograman Fortran

(2)

Contoh Kasus adalah menghitung ukuran kolom yang akan di pakai pada middle risk building

Yang dimana untuk kebutuhan yang diperlukan adalah.

 Fc yang akan dipakai.

 Fy yang akan dipakai.

 Fys yang akan dipakai.

Biasanya ketiga point ini ditentukan sesuai dengan kebutuhan dari bangunan tersebut.

Beban hidup Beban Mati.

Contoh Perhitungan Beban Mati dan Hidup, hal ini sesuai dengan gambar area yang diambil

2021

2

Ilmu Dasar Komputer & Pemograman

Komputer Biro Bahan Ajar E-learning dan MKCU

Yunita Dian Suwandari, ST,MM,MT http://pbael.mercubuana.ac.id/

(3)

Menghitung Dimensi Kolom.

Menghitung Dimensi Penulangan.

2021

3

(4)

2021

4

(5)

Dari data di atas dibuat Flowchart,

2021

5

(6)

2021

6

(7)

2021

7

(8)

2021

8

(9)

2021

9

(10)

2021

1 0

(11)

Berikut Algoritmanya

2021

1

(12)

Initial

fc,a,e,e1,fy,fys,f,f1,d,l,pu,ag,ag2,b,b2,b3,luastul diatul,aspilih,kebtul,b15,h15,b20,h20,b25,h25,b30 h30,b35,h35,b40,h40,b45,h45,b50,h50,b55,h55,b60,h60 b65,h65,b70,h70,b75,h75,b80,h80,luasdkolom,asperlu,rasio pembulatan,pembulatan2,pemb,

cek,cek2,cek3,cek4,cek5,cek6,cek7,iostat,ios

Tampilkan

'Perhitungan Kolom Square pada Middle Risk Building' '1. Menentukkan Material yang digunakan'

'Masukkan nilai fc satuan Mpa'

Input cek Jika ios.ne.0

Tampilkan Masukkan angka Goto 11

Proses a=cek

fc=a*(10**(5))

Tampilkan

print *, 'fc=',a,'Mpa' print *, 'fc=',fc,'kg/m2'

Proses

e=4700*SQRT(a) e1 = e*(10**(5))

Tampilkan 'E=4700*fc^0.5' 'E=',e, 'Mpa' 'E=',e1, 'kg/m2'

Input cek2 Jika ios.ne.0

2021

1

2

(13)

Proses f=cek2 fy=f*(10**(5))

Tampilkan 'fy=', f, 'Mpa' 'fy=',fy,'kg/m2'

Proses f1=cek3 fys=f1*(10**(5))

Tampilkan 'fys=', f1, 'Mpa' 'fys=',fys,'kg/m2'

Tampilkan

'2. Menentukkan nilai Ag'

'Masukkan nilai Beban Mati(DL) dan Beban Hidup(LL)' 'Nilai Beban Mati(DL) satuan kg'

Proses d=cek4

2021

1

3

(14)

Tampilkan

'Nilai Beban Hidup (LL) satuan kg'

Proses l=cek5

Tampilkan 'DL=',d,'kg' 'LL=',l,'kg'

Proses

pu=1.2*d+1.6*l

Tampilkan 'Pu=',pu,'kg'

Proses

ag=pu/(0.2*(fc+(fy*0.015)))

Tampilkan 'Ag=',ag,'m2'

Proses

ag2=ag*(10**(6))

Tampilkan 'Ag=', ag2,'mm2' 'b/h = ag^0.5'

Proses b=ag2**(0.5)

Tampilkan 'b=',b,'mm'

2021

1

4

(15)

Proses b2=b/10 b3=b/10

Tampilkan ' =',b2,'cm'

Jika b2<=15

Tampilkan Ukuran balok diambil 15x15cm Jika b2<=20

Tampilkan U kurang balok diambil 70x70cm Jika b2<=75

Tampilkan Ukuran balok diambil 80x80cm Else

Tampilkan Ukuran balok melebihi 80x80cm Goto 14

Tampilkan

2021

1

5

(16)

Menghitung Penulangan menggunakan Rasio Luas Tulangan Dapatkan Tulangan dari ETABS satuan mm2

Proses diatul=cek7

aspilih=(3.14*diatul**2)/4

Tampilkan

Maka As pilih 1/4 x p x d2 : ',aspilih,'mm2

Proses

kebtul=luastul/aspilih

Tampilkan

Jumlah Kebutuhan Tulangan(n):As/As pilih',kebtul,'buah

Proses

pembulatan=CEILING(kebtul)

Tampilkan

Sehingga dibulatkan : ', pembulatan,'buah

Syarat Rasio Luas Tulangan Kolom 1% < ?% <8%

Jika b2<=15

Proses b15=150, h15=150, luasdkolom=b15*h15 Jika b2<=20

2021

1

6

(17)

Proses b80=800, h80=800, luasdkolom=b80*h80

Tampilkan

Ag = Luas Dimensi Kolom = ', luasdkolom,'mm2 Proses

asperlu=aspilih*pembulatan

Tampilkan

Kebutuhan tulangan yang dibulatkan = ',asperlu,'mm2 Rasio Prosentasi Penulangan Tulang : (Asperlu/Ag)*100%

Proses

rasio=(asperlu/luasdkolom)*100

Tampilkan

Check Syarat Rasio Luas Penulangan 1% < ',rasio,' < 8%

Jika rasio>1 .AND. rasio<8

Tampilkan Penggunaan Tulangan Aman digunakan Else

Penggunaan Tulangan Tidak Aman digunakan

goto 17

2021

1

7

(18)

Berikut program dari Fortran

program kelompok 4

real fc,a,e,e1,fy,fys,f,f1,d,l,pu,ag,ag2,b,b2,b3,luastul real diatul,aspilih,kebtul,b15,h15,b20,h20,b25,h25,b30 real h30,b35,h35,b40,h40,b45,h45,b50,h50,b55,h55,b60,h60 real b65,h65,b70,h70,b75,h75,b80,h80,luasdkolom,asperlu,rasio real pembulatan,pembulatan2,pemb,

integer cek,cek2,cek3,cek4,cek5,cek6,cek7,iostat,ios

11 call system('cls')

print *, 'Perhitungan Kolom Square pada Middle Risk Building' Print *, '1. Menentukkan Material yang digunakan'

Print *, 'Masukkan nilai fc satuan Mpa'

read (*,*,iostat=ios) cek if(ios.ne.0) then

print*, 'Masukkan angka' goto 11

endif a=cek

fc=a*(10**(5)) print *, 'fc=',a,'Mpa' print *, 'fc=',fc,'kg/m2'

e=4700*SQRT(a) e1 = e*(10**(5)) print *, ''

print *, 'E=4700*fc^0.5' print *, 'E=',e, 'Mpa' print *, 'E=',e1, 'kg/m2' print *, ''

12 print *, 'Masukkan nilai fy satuan Mpa' read (*,*,iostat=ios) cek2

if(ios.ne.0) then

print*, 'Masukkan angka'

2021

1

8

(19)

goto 12 endif f=cek2

print *, 'fy=', f, 'Mpa' fy=f*(10**(5))

print *, 'fy=',fy,'kg/m2' print *, ''

13 print *, 'Masukkan nilai fys satuan Mpa' read (*,*,iostat=ios) cek3

if(ios.ne.0) then

endif f1=cek3

print *, 'fys=', f1, 'Mpa' fys=f1*(10**(5))

print *, 'fys=',fys,'kg/m2' print *, ''

Print *, '2. Menentukkan nilai Ag'

print *, 'Masukkan nilai Beban Mati(DL) dan Beban Hidup(LL)'

14 print *, 'Nilai Beban Mati(DL) satuan kg' read (*,*,iostat=ios) cek4

if(ios.ne.0) then

endif d=cek4

15 print *, 'Nilai Beban Hidup (LL) satuan kg'

read (*,*,iostat=ios) cek5 if(ios.ne.0) then

endif

2021

1

9

(20)

l=cek5

print *, ''

print *, 'DL=',d,'kg' print *, 'LL=',l,'kg' pu=1.2*d+1.6*l print *, 'Pu=',pu,'kg'

print *, ''

ag=pu/(0.2*(fc+(fy*0.015))) print *, 'Ag=',ag,'m2'

ag2=ag*(10**(6)) print *, 'Ag=', ag2,'mm2'

print *, ''

print *, 'b/h = ag^0.5' b=ag2**(0.5)

print *, 'b=',b,'mm' b2=b/10

b3=b/10

print *, ' =',b2,'cm'

print *, '' if(b2<=15) then

print*, 'Ukuran balok diambil 15x15cm'

else if(b2<=20) then

else if(b2<=25) then

elseif(b2<=30) then

elseif(b2<=35) then

elseif(b2<=40) then

2021

2

0

(21)

elseif(b2<=45) then

elseif(b2<=50) then

elseif(b2<=55) then

elseif(b2<=60) then

elseif(b2<=65) then

elseif(b2<=70) then

elseif(b2<=75) then

elseif(b2<=80) then

else

print*, 'Ukuran balok melebihi 80x80cm' goto 14

endif

print*,''

print*, 'Menghitung Penulangan menggunakan Rasio Luas Tulangan' print*,''

16 print*, 'Dapatkan Tulangan dari ETABS satuan mm2' read (*,*,iostat=ios) cek6

if(ios.ne.0) then

endif

2021

2

1

(22)

luastul=cek6

17 print*, 'Masukkan Diameter Tulangan yang akan dipakai satuan mm' read (*,*,iostat=ios) cek7

if(ios.ne.0) then

endif diatul=cek7

aspilih=(3.14*diatul**2)/4

print*, 'Maka As pilih 1/4 x p x d2 : ',aspilih,'mm2'

kebtul=luastul/aspilih

print*, 'Jumlah Kebutuhan Tulangan(n):As/As pilih',kebtul,'buah'

pembulatan=CEILING(kebtul) !pembulatan=FLOOR(kebtul)

print*, 'Sehingga dibulatkan : ', pembulatan,'buah'

print*,''

print*,'Syarat Rasio Luas Tulangan Kolom 1% < ?% <8%'

if(b2<=15) then b15=150 h15=150

luasdkolom=b15*h15 else if(b2<=20) then b20=200

h20=200

luasdkolom=b20*h20 else if(b2<=25) then b25=250

h25=250

luasdkolom=b25*h25 elseif(b2<=30) then b30=300

h30=300

luasdkolom=b30*h30 elseif(b2<=35) then

2021

2

(23)

b35=350 h35=350

h40=400

h45=450

h50=500

h55=550

h60=600

h65=650

h70=700

h75=750

h80=800

luasdkolom=b80*h80 endif

2021

2

3

(24)

print*, 'Ag = Luas Dimensi Kolom = ', luasdkolom,'mm2' asperlu=aspilih*pembulatan

print*, 'Kebutuhan tulangan yang dibulatkan = ',asperlu,'mm2'

print*,''

print*, 'Rasio Prosentasi Penulangan Tulang : (Asperlu/Ag)*100%'

print*, 'Rasio Prosentasi Penulangan = ',rasio,'%'

print*, 'Check Syarat Rasio Luas Penulangan 1% < ',rasio,' < 8%'

print*,''

if(rasio>1 .AND. rasio<8)then

print*, 'Penggunaan Tulangan Aman digunakan' else

print*, 'Penggunaan Tulangan Tidak Aman digunakan' goto 17

endif

read *,Selesai end

2021

2

4

(25)

Daftar Pustaka

Dimas S, (2014), Tugas Besar Bahasa Pemrograman.

Nasution, A. (1987). FOTRAN 77. Jakarta: Erlangga.

Hahn, Brian D. (1993). Introduction to Fortran 90 for Scientist and Engineers. Cambridge, University Press, ISBN 0-340-60034-9
