PBG BMW Pandan Wilis

(1)

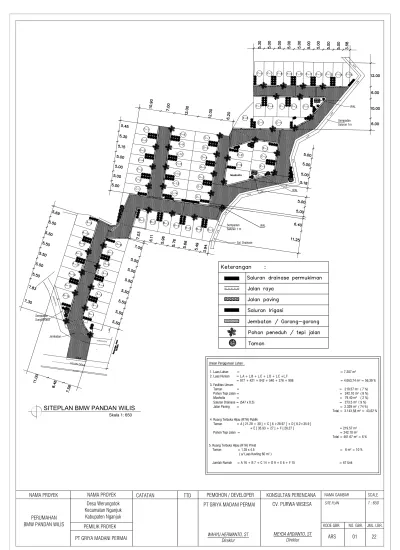

SITEPLAN BMW PANDAN WILIS

Skala 1: 650

Uraian Penggunaan Lahan :

1. Luas Lahan = = 7.207 m² 2. Luas Hunian = L.A + L.B + L.C + L.D + L.E +L.F

= 977 + 421 + 842 + 540 + 376 + 908 = 4.063,74 m² = 56,39 % 3. Fasilitas Umum

Taman = = 219.57 m² ( 7 %) Pohon Tepi Jalan = = 242.10 m² ( 8 %)

Musholla = = 79.40 m² ( 2 %)

Saluran Drainase = (547 x 0.5) = 273.5 m² ( 9 %) Jalan Paving = = 2.329 m² ( 74 %) Total = 3.143,58 m² = 43,62 % 4. Ruang Terbuka Hijau (RTH) Publik

Taman = A [ 21.28 + 30 ] + C [ 6 +28.97 ] + D [ 6.2+35.9 ]

+ E [ 35.93 + 27 ] + F [ 28.27 ] = 219.57 m²

Pohon Tepi Jalan = = 242.10 m² Total = 461.67 m² = 6 % 5. Ruang Terbuka Hijau (RTH) Privat

Taman = 1.35 x 4.5 = 6 m² = 10 % ( u/ Luas Kavling 60 m² )

Jumlah Rumah = A 16 + B 7 + C 14 + D 9 + E 6 + F 15 = 67 Unit JALAN DESA

SALURAN SUNGAI KECIL

300

692

1003

677

Jembatan

Sal. Drainase Sempadan Saluran 1 m

Sempadan Saluran 1m

Sempadan Sungai Kecil

SUNGAI KECIL

100

699

IPAL

100

IPAL

703

975

951 550

NAMA PROYEK

PERUMAHAN BMW PANDAN WILIS

NAMA PROYEK Desa Werungotok Kecamatan Nganjuk

Kabupaten Nganjuk PEMILIK PROYEK

PEMOHON / DEVELOPER PT GRIYA MADANI PERMAI

KONSULTAN PERENCANA CV. PURWA WISESA

NAMA GAMBAR SCALE

SITE PLAN 1 : 650

KODE GBR. NO. GBR. JML. LBR.

CATATAN TTD

(2)

PEMILIK PROYEK LOKASI PROYEK

CATATAN

PEMOHON / DEVELOPER Desa Werungotok Kecamatan Nganjuk

Kabupaten Nganjuk

PT GRIYA MADANI PERMAI

WAHYU HERMANTO, ST Direktur PERUMAHAN BMW PANDAN WILIS

GAMBAR KERJA TYPE 30/60

PT GRIYA MADANI PERMAI TTD

MEYDA ARDIANTO, ST Direktur

NAMA GAMBAR SCALE

ARS 00 22

Ukuran 5 x 12m

(3)

R.TAMU

TERAS RUANG TIDUR

CARPORT

KM/ WC RUANG TIDUR

250 250

350400150150150

150 100 250

150300300100350

500

1200 60

DENAH TYPE 30/60

A A'

B'

TAMPAK DEPAN

SKALA 1 : 100 C

B A

7

6

5

3 3

2 2

4

1 1

7

6

5

4

C B

A

PEMILIK PROYEK LOKASI PROYEK

CATATAN

PEMOHON / DEVELOPER Desa Werungotok Kecamatan Nganjuk Kabupaten Nganjuk

WAHYU HERMANTO, ST Direktur BMW PANDAN WILIS

PT GRIYA MADANI PERMAI TTD

NAMA GAMBAR SCALE DENAH TYPE 30/60 1 : 100

250 250

Cat Putih Cream

Cat Abu-abu Tua Nat 2 cm

Roster Plat Beton Genteng Beton

Plat Beton

Nat 2 cm

P +3.40

P -0.20 P +5.88

P ±0.00 P +2.05

Top Kuda-kuda

Top Ring Balok

Top Kusen Pintu

Lantai

P +2.84 P +5.45

P -0.20 P ±0.00 P +2.44

Top Ring Balok Top Kusen Jendela

Lantai

Batu Alam

TAMPAK DEPAN 1 : 100

(4)

TAMPAK SAMPING KIRI

SKALA 1 : 100

TAMPAK SAMPING KANAN

SKALA 1 : 100

PEMILIK PROYEK LOKASI PROYEK

CATATAN

NAMA GAMBAR SCALE

TAMPAK SAMPING KANAN

1 : 100

ARS 02 22

TAMPAK BELAKANG

1 : 100

TAMPAK BELAKANG

SKALA 1 : 100

P +2.55

P -0.20 P +6.04

P ±0.00 P +2.05

Top Gewel

Top Plat Beton Belakang

Top Kusen Jendela

Lantai

P +2.55

P -0.20 P +6.04

P ±0.00

Top Gewel

Top Plat Beton Teras

Lantai

P +5.88

Top Kuda-kuda

P +3.40

Top Ring Balok

P +3.40

Top Ring Balok

P -0.20 P +6.04

P ±0.00 P +2.05

Top Gewel

Top Kusen Pintu

Lantai

P +3.40 Top Ring Balok

TAMPAK SAMPING KIRI

1 : 100

(5)

60 60

60 15/15

Plafon +3.02

Gewel Ikatan Angin Gewel

P +3.40 P +5.45

P -0.60

60 60 15/15

Plafon +3.52

P +3.40 P +5.88

P -0.60

Galvalum Canal C 75.35.6.0.6

POTONGAN A-A'

SKALA 1 : 100

POTONGAN B-B'

250

550

15/15

60 250

Balok 15/15 Ikatan Angin

± 0.00 ± 0.00

P +5.88

Sloof

15/20 Sloof

15/20

(Disesuaikan dg BM (Bench Mark))P ±0.00

Balok 15/15

Ikatan Angin

± 0.00

Penutup Atap Genteng

Hanger Kayu 2/3 Pasangan Bata

1 PC : 8 PS

Plesteran 1 PC : 6 PS

Pasangan Bata 1 PC : 8 PS

Plesteran 1 PC : 6 PS

(Disesuaikan dg BM (Bench Mark))P ±0.00

PEMILIK PROYEK LOKASI PROYEK

CATATAN

NAMA GAMBAR SCALE

POTONGAN B-B

1 : 100 1 : 100 POTONGAN A-A

(6)

DENAH RENCANA ATAP

SKALA 1 : 100

TERAS

CARPORT Keramik 40x40

±0.00

250 250

350400150150150

150 100 250

150300300100350

500

1200

DENAH RENCANA KERAMIK LANTAI

SKALA 1 : 100

Keramik 40x40

±0.00

Keramik 40x40

±0.00

Keramik 40x40 -0.05

Keramik 25x25 -0.03

PEMILIK PROYEK LOKASI PROYEK

CATATAN

NAMA GAMBAR SCALE

DENAH RENCANA KERAMIK

1 : 100

ARS 04 22

1 : 100 DENAH RENCANA ATAP

250 250

350400150150150

150 100 250

150300300100350

500

1200

Penutup Atap Genteng Beton

Listplank Penutup Atap Genteng Beton

(7)

CARPORT Hexaboard

+3.02

250 250

350400150150150

150 100 250

150300300100350

500

1200

DENAH RENCANA PLAFON

SKALA 1 : 100

Hexaboard +3.02

Hexaboard +3.52

Hexaboard +3.02 Hexaboard

+3.52

Hexaboard +3.52

PEMILIK PROYEK LOKASI PROYEK

CATATAN

NAMA GAMBAR SCALE

DETAIL POTONGAN PLAFON

1 : 100 1 : 50 DENAH RENCANA PLAFON

Hexaboard 9mm Rangka Kayu 4/6

Penggantung Kayu 4/6

30 30 30 30 30

DETAIL POTONGAN PLAFON

SKALA 1 : 50

(8)

Plafon 120x240

150

Plafon 120x240

Keramik 25x40

150

POTONGAN A - A

SKALA 1 : 25

POTONGAN B - B

SKALA 1 : 25 P -0.03

P ±0.00 P +1.50 P +3.02

- 0.03

KM/ WC

150

DENAH KAMAR MANDI

SKALA 1 : 50

A A'

B

B'

- Arah kloset menyesuaikan untuk tidak mengarah kiblat

- Posisi kran berada di sisi kanan kloset

PEMILIK PROYEK LOKASI PROYEK

CATATAN

NAMA GAMBAR SCALE 1 : 50 1 : 25 1 : 25 KODE GBR. NO. GBR. JML. LBR.

ARS 06 22

DENAH KAMAR MANDI POTONGAN A-A POTONGAN B-B

(9)

PEMILIK PROYEK LOKASI PROYEK

CATATAN

NAMA GAMBAR SCALE 1 : 100 DENAH RENCANA KUSEN

DENAH RENCANA KUSEN

SKALA 1 : 100

R.TAMU

TERAS RUANG TIDUR

CARPORT

KM/ WC RUANG TIDUR

250 250

350400150150150

150 100 250

150300300100350

500

1200 60

P1 P2

P2

P2 J3

J1

J2 J4

J5

(10)

5 70 5

12 5190

Kusen : Kayu

Daun Pintu : Double Takewood Handle Pintu : SNI

Engsel dan Slot Kunci : SNI Warna Pintu sesuai Kusen Spesifikasi :

DETAIL P2

SKALA 1 : 25

206

12

10

5 80 5

12 5190

Kusen : Kayu Daun Pintu : Panil Handle Pintu : SNI

Engsel dan Slot Kunci : SNI Warna Pintu sesuai Kusen Spesifikasi :

DETAIL P1

SKALA 1 : 25

206

12

10 51295

12

Kusen : Kayu Daun Jendela : Kayu Engsel dan Slot Kunci : SNI Spesifikasi :

12

5 43

5 43 5

Kaca Bening 5mm

DETAIL J3

SKALA 1 : 25

PEMILIK PROYEK LOKASI PROYEK

CATATAN

NAMA GAMBAR SCALE 1 : 25 1 : 25 1 : 25 KODE GBR. NO. GBR. JML. LBR.

ARS 08 22

DETAIL P1 DETAIL P2 DETAIL J3

(11)

55705705

12

5 50 5

230 5485505485

5 35 5

165

Spesifikasi : Kusen : Kayu Daun Jendela : Kayu Engsel dan Slot Kunci : SNI

DETAIL J1

SKALA 1 : 25

71

Spesifikasi : Kusen : Kayu Daun Jendela : Kayu Engsel dan Slot Kunci : SNI

DETAIL J2

12

5 5 35

5 75 5 75

5205

12

DETAIL J5

SKALA 1 : 25

Spesifikasi : Kusen : Kayu

5 40

12

6

3066

12

Spesifikasi : Kusen : Kayu

DETAIL J4

SKALA 1 : 25

5 PEMILIK PROYEK

LOKASI PROYEK

CATATAN

NAMA GAMBAR SCALE 1 : 25 1 : 25 1 : 25 1 : 25 DETAIL J1

DETAIL J2 DETAIL J4 DETAIL J5

(12)

CATATAN

NAMA GAMBAR SCALE 1 : 100

STR 10 22

DENAH RENCANA SLOOF

SL 15x20

250 250

350400150150150

150 100 250

150300300100350

500

1200

DENAH RENCANA SLOOF

SKALA 1 : 100

TYPE SLOO 1 /20

GAMBAR

DIMENSI TULANGAN ATAS TULANGAN TORSI TULANGAN BAWAH

1 20 2 10

15

20

1 20 2 10

15

20

SL 15x20

SL 15x20 SL 15x20

SL 15x20

SL 15x20SL 15x20 SL 15x20 SL 15x20SL 15x20 SL 15x20

BEGEL/SENGKANG MUTU BETON

1 0 K 2 0

2 10 2 10

POTONGAN TUMPUAN LAPANGAN

(13)

PEMILIK PROYEK LOKASI PROYEK

CATATAN

NAMA GAMBAR SCALE 1 : 100 DENAH RENCANA KOLOM

TYPE KOLOM PRAKTIS Kp

GAMBAR

15

DIMENSI TUL. UTAMA BEGEL/SENGKANG MUTU BETON

1 1 1

1 K 2 Kp

(15/15)

250 250

350400150150150

150 100 250

150300300100350

500

1200

DENAH RENCANA KOLOM

SKALA 1 : 100 Kp

(15/15) Kp (15/15)

Kp (15/15)

Kp (15/15) Kp

(15/15) Kp (15/15) Kp

(15/15)

Kp (15/15)

Kp (15/15) Kp

(15/15)

Kp (15/15)

(14)

PEMILIK PROYEK LOKASI PROYEK

CATATAN

NAMA GAMBAR SCALE 1 : 100

KODE GBR. NO. GBR. JML. LBR.

STR 12 22

DENAH RENCANA RING BALOK

250 250

350400150150150

150 100 250

150300300100350

500

1200

DENAH RENCANA RING BALOK Elv. +3.40

SKALA 1 : 100

RB 15x15

RB 15x15 RB 15x15

RB 15x15RB 15x15RB 15x15

RB 15x15RB 15x15 RB 15x15RB 15x15

TYPE RB 1 /1

GAMBAR

DIMENSI TULANGAN ATAS TULANGAN TORSI TULANGAN BAWAH

1 2 2 1

BEGEL/SENGKANG MUTU BETON

1 K 2

2 1 2 1

POTONGAN TUMPUAN LAPANGAN

15

(15)

250 250

350400150150150

150 100 250

150300300100350

500

1200

DENAH RENC. PONDASI ROLLAG BATA

SKALA 1 : 100

Pondasi Rollag Bata

PEMILIK PROYEK LOKASI PROYEK

CATATAN

NAMA GAMBAR SCALE 1 : 100 1 : 25 DENAH RENC. PONDASI

ROLLAG BATA

DETAIL PONDASI ROLLAG BATA

25

25 25

25

2525

Balok Sloof 15x20

Pondasi Rollag Bata Pasir 5cm Tanah urug

Lantai Keramik 40x40

30

25

DETAIL PONDASI ROLLAG BATA

SKALA 1 : 25

(16)

Balok Sloof 15x20

Ø 10- 150

60

60 15 60

DETAIL PONDASI TIPE A

SKALA 1 : 25

Balok Sloof 15x20

Ø 10- 150

60

15

60

DETAIL PONDASI TIPE B

SKALA 1 : 25 (Sampai mencapai

tanah keras)

(Sampai mencapai tanah keras)

60

Tulangan Utama Ø8 Sengkang Ø6

Tulangan Utama Ø8

Sengkang Ø6 Ø 10- 150

Ø 10- 150

RENCANA PONDASI

SKALA 1 : 100

PEMILIK PROYEK LOKASI PROYEK

CATATAN

1 : 25 1 : 25 KODE GBR. NO. GBR. JML. LBR.

STR 14 22

RENCANA PONDASI DETAIL PONDASI TYPE A DETAIL PONDASI TYPE B

250 250

350400150150150

150 100 250

150300300100350

500

1200

Type A Type A

Type A

Type B

Type B Type B

Type B

(17)

CATATAN

PT GRIYA MADANI PERMAI TTD

NAMA GAMBAR SCALE 1 : 100 DENAH RENCANA KOLOM

DAN BALOK GEWEL

250 250

350400150150150

250

150300300100350

500

1200

DENAH RENC. KOLOM DAN BALOK GEWEL

SKALA 1 : 100

RB 15x15

RB 15x15 RB 15x15RB 15x15

Kp (15/15)

Kp (15/15) Kp

(15/15) Kp (15/15)

Kp (15/15)

Kp (15/15) Kp

(15/15)

RB 15x15

250

(18)

250 250

350400150150150

150 100 250

150300300100350

500

1200

Kuda-kuda Galvalum 2

Listplank Kuda-kuda Galvalum 2

Kuda-kuda Galvalum 1

PEMILIK PROYEK LOKASI PROYEK

CATATAN

KODE GBR. NO. GBR. JML. LBR.

STR 16 22

DENAH RENCANA RANGKA ATAP

Reng Galvalum Reng Galvalum

Pas. Gewel

DENAH RENCANA RANGKA ATAP

SKALA 1 : 100

(19)

DENAH KANOPI

SKALA 1 : 100

60

25510

DETAIL KANOPI

SKALA 1 : 50

253

60

253

10

60

10

90

35

90

6

35

6

DETAIL K1

SKALA 1 : 50

DETAIL K2

K1 K2

PEMILIK PROYEK LOKASI PROYEK

CATATAN

NAMA GAMBAR SCALE 1 : 100 1 ; 50 1 : 50 1 : 50 DENAH KANOPI

DETAIL KANOPI DETAIL K1 DETAIL K2

(20)

15/15

Plafon +3.52 Galvalum Canal C 75.35.6.0.6

15/15 Galvalum Canal C 75.35.6.0.6

Ikatan Angin

Hanger Kayu 2/3

550 59

237

32°

15/15

Plafon +3.02 Galvalum Canal C 75.35.6.0.6

Ikatan Angin

600

74 30

32°

47 35 56 39 54 60 60 53 40 39

32°

49 33 61 52 53 60 34 49 30 74

205

DETAIL KUDA-KUDA GALVALUM 1

SKALA 1 : 50

DETAIL KUDA-KUDA GALVALUM 2

SKALA 1 : 50 Reng Galvalum TCT 45mm

PEMILIK PROYEK LOKASI PROYEK

CATATAN

NAMA GAMBAR SCALE 1 : 50 1 : 50 KODE GBR. NO. GBR. JML. LBR.

STR 18 22

DETAIL KUDA-KUDA GALVALUM 1 DETAIL KUDA-KUDA GALVALUM 2 Reng Galvalum TCT 45mm

(21)

SAKLAR TUNGGAL SAKLAR GANDA STOP KONTAK MCB

METERAN

1 4 1 3

1

LAMPU 5

STOP KONTAK BAWAH 1

DENAH INSTALASI LISTRIK

SKALA 1 : 100

R.TAMU

TERAS RUANG TIDUR

CARPORT

KM/ WC

RUANG TIDUR

250 250

350400150150150

150 100 250

150300300100350

500

1200

PEMILIK PROYEK LOKASI PROYEK

CATATAN

NAMA GAMBAR SCALE 1 : 100 DENAH INSTALASI LISTRIK

(22)

RUANGAN Teras R. Tamu R. Tidur 1 R. Tidur 2

1 1

Kamar Mandi

No. KOMPONEN

1 2 3 4 5

- Lampu 5 watt - Lampu 10 watt - Stop Kontak - Lampu 9 watt - Stop Kontak - Lampu 9 watt - Stop Kontak - Lampu 5 watt

JUMLAH

2 1 1 1 1 1

DAYA

(Watt) TOTAL DAYA

(Watt)

5 10 100

10 100

5

5 10 200

10 100

5

6 Taman Belakang - Stop Kontak Bawah 1 150 150

Keseluruhan Daya 590 watt

MCB

MCB KWH

METER

SUMBER PLN

SAKLAR GANDA

PEMILIK PROYEK LOKASI PROYEK

CATATAN

NAMA GAMBAR SCALE -

KODE GBR. NO. GBR. JML. LBR.

MEP 20 22

DIAGRAM DISTRIBUSI INSTALASI LISTRIK

LAMPU TERAS

LAMPU R. TAMU

LAMPU R. TIDUR 1

LAMPU R. TIDUR 2

LAMPU KM/WC

SAKLAR TUNGGAL

STOP KONTAK

R. TAMU

STOP KONTAK

R. TIDUR 1

STOP KONTAK

R. TIDUR 2

STOP KONTAK

TAMAN BELAKANG GROUNDING

DIAGRAM DISTRIBUSI INSTALASI LISTRIK

SKALA -

(23)

DENAH INSTALASI AIR BERSIH

SKALA 1 : 100

R.TAMU

TERAS RUANG TIDUR

CARPORT

KM/ WC RUANG TIDUR

250 250

350400150150150

150 100 250

150300300100350

500

1200

Bak Kontrol 40x40

Pipa PVC 3"

Meteran PDAM Pompa Air

60

KETERANGAN :

SALURAN AIR BERSIH

CATATAN

NAMA GAMBAR SCALE 1 : 100 DENAH INSTALASI AIR

BERSIH LEGENDA :

Pompa Sumur Dangkal Daya Motor : 125 W Daya Input : 0,3 kW Daya Dorong : 33 m Daya Hisap : 9 m Pipa Hisap : 1 Inch Pipa Dorong : 1 Inch

(24)

R.TAMU

TERAS RUANG TIDUR

CARPORT

KM/ WC RUANG TIDUR

250 250

350400150150150

150 100 250

150300300100350

500

1200

Bak Kontrol 40x40

SAPTICTANK

SUMUR RESAPAN

Pipa PVC 3"

Meteran PDAM Pompa Air

60

KETERANGAN :

SALURAN LIMBAH KOTORAN

SALURAN AIR KOTOR

DENAH INSTALASI AIR KOTOR

SKALA 1 : 100

PEMILIK PROYEK LOKASI PROYEK

CATATAN

KODE GBR. NO. GBR. JML. LBR.

MEP 22 22

DENAH INSTALASI AIR KOTOR

(25)

DENAH SAPTICTANK DAN RESAPAN

SKALA 1 : 40 15

70

95 15 50 15

1 1

22

72 108

3 3

RESAPAN AIR HUJAN

SKALA 1 : 40

POTONGAN 1 - 1

SKALA 1 : 40 Pas.Trassram 1 Bata

Pipa PVC 2" Tutup Plat T 7 cm

Pas.Trassram 1 Bata

15 50

6150

15 95

15

661093

Ijuk

Kerikil Pasir Pas.Batu Kosong

POTONGAN 2 - 2

SKALA 1 : 40

18 72 18

60120

Pas.Trassram 1 Bata

Pas.Batu Kosong Ijuk Kerikil Pasir Tutup Plat T 15 cm

POTONGAN 3 - 3

SKALA 1 : 40

15 70

693

15

106

PEMILIK PROYEK LOKASI PROYEK

CATATAN

NAMA GAMBAR SCALE 1 : 40 1 : 40 DENAH SAPTICTANK DAN

RESAPAN

RESAPAN AIR HUJAN
