Juknis Instalasi ODBC dan Install SIKI

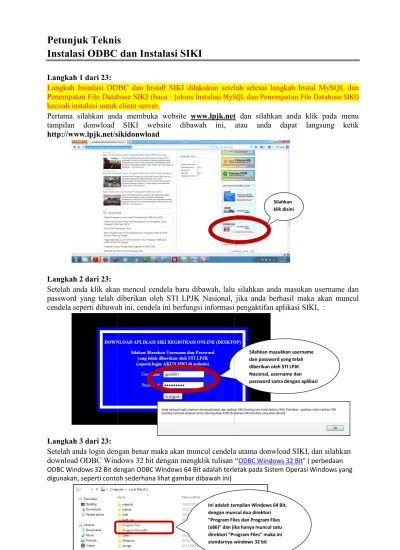

Petunjuk Teknis

Instalasi ODBC dan Instalasi SIKI

Langkah 1 dari 23:

Langkah Instalasi ODBC dan Install SIKI dilakukan setelah selesai langkah Instal MySQL dan Penempatan File Database SIKI

kecuali instalasi untuk client server.

Pertama silahkan anda membuka website

tampilan donwload SIKI website dibawah ini, atau anda dapat langsung ketik http://www.lpjk.net/si

Setelah anda klik akan mencul cendela baru dibawah, lalu silahkan anda masukan username dan password yang telah diberikan oleh STI LPJK Nasional, jika anda berhasil maka akan muncul cendela seperti dibawah ini, cendela in

Setelah anda login dengan benar download ODBC Windows 32 bit

ODBC Windows 32 Bit dengan ODBC Windows 64 Bit adalah terletak pada Sistem Operasi Windows yang digunakan, seperti contoh

ODBC dan Install SIKI

Petunjuk Teknis

ODBC dan Instalasi SIKI

Langkah Instalasi ODBC dan Install SIKI dilakukan setelah selesai langkah Instal MySQL dan Penempatan File Database SIKI (baca : Juknis Instalasi MySQL dan Penempatan File Database SIKI

untuk client server.

ertama silahkan anda membuka website www.lpjk.net

tampilan donwload SIKI website dibawah ini, atau anda dapat langsung ketik http://www.lpjk.net/sikidonwload

Setelah anda klik akan mencul cendela baru dibawah, lalu silahkan anda masukan username dan password yang telah diberikan oleh STI LPJK Nasional, jika anda berhasil maka akan muncul cendela seperti dibawah ini, cendela ini berfungsi informasi pengaktifan aplikasi SIKI, :

Setelah anda login dengan benar maka akan muncul cendela utama donwload SIKI, dan silahkan ODBC Windows 32 bit dengan mengklik tulisan “

ODBC Windows 32 Bit dengan ODBC Windows 64 Bit adalah terletak pada Sistem Operasi Windows yang digunakan, seperti contoh sederhana lihat gambar dibawah ini)

Ini adalah tampilan Windows 64 Bit, dengan muncul dua direktori

“Program Files dan Program Files (x86)” dan jika hanya muncul satu direktori “Program Files” maka ini standarnya windows 32 bit

Halaman 1 dari Langkah Instalasi ODBC dan Install SIKI dilakukan setelah selesai langkah Instal MySQL dan

Juknis Instalasi MySQL dan Penempatan File Database SIKI

www.lpjk.net dan silahkan anda klik pada menu tampilan donwload SIKI website dibawah ini, atau anda dapat langsung ketik

Setelah anda klik akan mencul cendela baru dibawah, lalu silahkan anda masukan username dan password yang telah diberikan oleh STI LPJK Nasional, jika anda berhasil maka akan muncul

i berfungsi informasi pengaktifan aplikasi SIKI, :

maka akan muncul cendela utama donwload SIKI, dan silahkan dengan mengklik tulisan “ODBC Windows 32 Bit” ( perbedaan ODBC Windows 32 Bit dengan ODBC Windows 64 Bit adalah terletak pada Sistem Operasi Windows yang

Silahkan klik disini

Silahkan masukkan username dan password yang telah diberikan oleh STI LPJK Nasional, username dan password sama dengan aplikasi

Ini adalah tampilan Windows 64 Bit, dengan muncul dua direktori

“Program Files dan Program Files (x86)” dan jika hanya muncul satu direktori “Program Files” maka ini standarnya windows 32 bit

dari 9 Langkah Instalasi ODBC dan Install SIKI dilakukan setelah selesai langkah Instal MySQL dan Juknis Instalasi MySQL dan Penempatan File Database SIKI)

dan silahkan anda klik pada menu tampilan donwload SIKI website dibawah ini, atau anda dapat langsung ketik

Setelah anda klik akan mencul cendela baru dibawah, lalu silahkan anda masukan username dan password yang telah diberikan oleh STI LPJK Nasional, jika anda berhasil maka akan muncul

maka akan muncul cendela utama donwload SIKI, dan silahkan

ODBC Windows 32 Bit dengan ODBC Windows 64 Bit adalah terletak pada Sistem Operasi Windows yang

(2)

Juknis Instalasi ODBC dan Install SIKI Halaman 2 dari 9 windows belum dirubah atau masih standart. Intuk itu kita coba tinggalkan perbedaan tersebut dan kita lanjutkan proses download ODBC dengan mengunakan aplikasi windows 32 bit. Silahkan klik ODBC

Windows 32 bit maka akan muncul cendela “Opening odbc_windows_32_bit.zip” lalu ceklist tulisan “Save File” dan tekan “Ok”

Kemudian setelah ditekan tombol “Ok” maka akan muncul menu donwnload sebagai gambar dibawah lalu klik kanan pada file yang telah terdonwload dan klik “Open”

Klik disini Pilih ini

Tekan ini

Klik disini Klik disini

(3)

Juknis Instalasi ODBC dan Install SIKI Halaman 3 dari 9 Langkah 6 dari 23:

Kemudian setelah diklik pada file “mysql-connector-odbc-3.51.27-win32.msi”, maka akan muncul cendela selamat datang setup wizard sebagaimana gambar dibawah ini dan tekan tombol

“Next” :

Setup Wizard MySQL Connector / ODBC 3,51 dimulai. Selanjutnya klik tombol “Next” untuk memulai proses instalasi.

1. Anda harus memilih jenis instalasi. Pilihan Typical menyediakan standar instalasi file yang perlu untuk terhubung ke database MySQL menggunakan ODBC. Pilihan Complete akan menginstal semua file yang tersedia, termasuk debug dan komponen utilitas. Dianjurkan anda memilih salah satu dari dua pilihan untuk menyelesaikan instalasi. Jika memilih salah satu metode ini, klik Next untuk melanjutkan. Anda dapat juga memilih Custom instalasi, yang memungkinkan anda untuk memilih komponen individual yang akan diinstall.

Apablila Anda memilih metode ini, klik Next untuk melanjutkan.

2. Jika anda memilih custom instalasi, menggunakan pop-up untuk memilih komponen yang akan diinstall dan kemudian klik Next untuk menginstal file-file yang diperlukan.

(4)

Juknis Instalasi ODBC dan Install SIKI Halaman 4 dari 9 Setelah diklik tombol nek akan muncul cendela sebagai berikut dan silahkan tekan tombol

“Install” sebagaimana gambar dibawah ini.

Setelah proses instalasi selesai maka akan muncul cendela gambar dibawah dan instalasi odbce selesai dilaksanakan. Kemudian tekan tombol “Finish”

Setelah berhasil menginstal ODBC dilanjutkan dengan konfigurasi database SIKI yang telah dicopy pada pelatihaan instalasi MySQL dan Penempatan database SIKI sebelumnya, kemudian klik “Start” Pada Windows dan klik “Contol Panel”. Berikut tampilan gambarnya:

Instalasi sedang berlangsung

Klik disini

(5)

Kemudian akan muncul cendela menu Control Panel sebagaimana gambar dibawah, lalu klik pada menu “Administrative Tools” dan jangan lupa pilih kategori “view by : large icons” agar tampak menu administrative tools tersebut.

Setelah diklik pada menu administrator tools akan muncul cendela sebagaimana gambar dibawah, dan akan muncul file “Data Sources (ODBC)”, lalu klik file tersebut.

Kemudian akan muncul cendela “ODBC Data Source Administrator ”, dan langsung klik pada tombol “Add” sebagaimana gambar dibawah ini serta tekan “Ok”.

Klik disini

(6)

Juknis Instalasi ODBC dan Install SIKI Halaman 6 dari 9 Lalu muncul cendela “ODBC Data Source Administrator ”, dan langsung klik pada tombol “Add”

sebagaimana gambar dibawah ini

Setelah dipilih driver tersebut dan ditekan tombol “Finish”, maka akan muncul gambar seperti dibawah dan isikan seperti petunjuk dibawah lalu tekan tombol “Ok” jika sudah berhasil :

Setelah diklik “Ok” maka akan muncul nama “Data Source Name” seperti dibawah dengan nama

“mysqllpjk2013” dan setelah muncul maka instal ODBC dan konfigurasi ODBC selesai.

Pilih pada driver tersebut

Jika driver

“MySQL ODBC 3.51 Driver”

belum mencul, geser scrool tersebut kebawah

Ketik source name: mysqllpjk2013

Ketik TCP/IP Server : localhost, kecuali jika database berasal dari server, maka yang

digunakan ip server seperti contoh : 192.168.1.72

Ketik : root, kecuali jika sudah dibuatkan username mysql sendiri

Pilih : lpjknsiki_asmet2013, karena nama database lokal yang telah dicopy bernama : lpjknsiki_asmet2013.

Klik disi untuk mencoba berhasil

Hasil dari test coba koneksi

Hasil konfigurasi ODBC selesai

(7)

Setelah selesai melakukan instalasi dan konfigurasi ODBC selanjutnya, mendowload Aplikasi SIKI di menu donwload, berikut contoh file yang akan di download.

Setelah selesai download aplikasi SIKI, maka akan muncul cendela “Downloads” dan klik kanan lalu tekan “Open” seperti gambar dibawah ini.

Setelah diklik “Open” akan muncul cendela windows dengan muncul file “SIKI_V012.exe” . Untuk mempermudah penguna silahkan dicopy file tersebut ke “Desktop” dengan klik kanan file dan pilih “Copy”

Klik disini

Pilih ini

(8)

Juknis Instalasi ODBC dan Install SIKI Halaman 8 dari 9 Berikut tampilan Desktop lalu klik kanan pada cendela desktop akan muncul frame sebagaimana gambar dibawah lalu tekan “Paste”.

Maka akan muncul Aplikasi SIKI_V0112.exe (Versi Pertama Tahun 2012) dalam desktop, lalu klik 2 kali untuk membuka Aplikasi (tunggu beberapa saat nanti akan muncul menu login SIKI), sebelum anda mengunakan aplikasi tersebut silahkan daftarkan PC ID anda di Aplikasi Webbase.

Setelah menu login SIKI berjalan/terbuka selanjutnya masukkan PC ID yang terdapat pada Aplikasi Desktop ke Aplikasi Webbase dengan menginput Nomor PC ID seperti gambar dibawah lalu tekan tombol “Simpan” dan Aplikasi sudah terdaftar.

Klik 2 kali file dibawah, maka akan muncul menu login seperti disamping

Tampilan Menu Login SIKI Registrasi Online

PC ID Komputer yang harud didaftarkan di webbase

Input PC ID disini kemudian tekan tombol “Simpan” maka aplikasi Desktop langsung Aktif

Dapat login setelah terdaftar diwebbase, Username dan Password sama dengan Aplikasi Webbase

(9)

Juknis Instalasi ODBC dan Install SIKI Halaman 9 dari 9 Langkah 23 dari 23 :

Setelah selesai pendaftaran diwebsite tersebut diatas, selanjutnya silahkan jalankan Aplikasi SIKI Desktop dan akan muncul menu Utama Pada Aplikasi SIKI Desktop tersebut. Berikut contoh Menu Utama Aplikasi SIKI Desktop.

Catatan :

- Update Aplikasi SIKI : untuk update aplikasi SIKI silahkan donwload file update aplikasi SIKI dimenu download SIKI (webbase) dengan mendonwload SIKI versi terahkhir (misal nama file : SIKI_V0113) lalu replace aplikasi tersebut di aplikasi yang lama, maka aplikasi langsung terupdate yang terbaru

- Update Databae SIKI : Untuk update Database SIKI (lpjknsiki_asmet2013) tidak boleh langsung dilakukan replace seperti aplikasi SIKI karena data yang telah tersimpan dapat hilang, untuk itu sebelum melakukan replace sebaiknya database tersebut diupdate.
