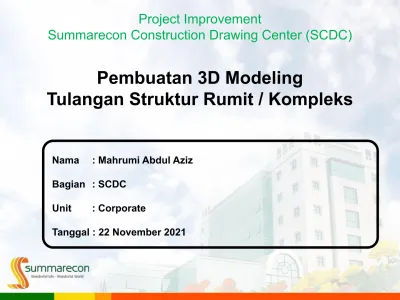

Summarecon Construction Drawing Center (SCDC)
Pembuatan 3D Modeling
Tulangan Struktur Rumit / Kompleks
Summarecon Construction Drawing Center (SCDC)
Merupakan bagian dari PDV (Property Development), Divisi ini menangani seluruh
Construction Drawing (gambar kerja) untuk Bangunan Massal berupa Cluster
perumahan, Ruko, maupun Condovilla dari seluruh Region Group PT Summarecon
Agung, Tbk.
Pembuatan Shopdrawing saat ini menggunakan software Sketchup, hasil yang didapatkan berupa : 1. 3D Modeling bangunan
2. 2D sebagai shopdrawing
Source : Project Mahogany – Summarecon Bogor
ARSITEK STRUKTUR MEP
D E F I N E WORKSHOP EKSTERNAL CLUSTER MAGENTA
Planning & Design Pelakasana
Kontraktor
Peserta :
REGION 1
MOM MEETING WORKSHOP
D E F I N E WORKSHOP EKSTERNAL RUKAN MELODY
Planning & Design Pelakasana
Kontraktor
Peserta :
REGION 2
Survei kusioner ke Pelaksana dilapangan
LINK
D E F I N E
RESPONSES
WHY ?
Berdasarkan survei diatas
Mereka Butuh 3D Detail Pembesian (tulangan)
● Gambar 3D dapat mempermudah dalam metode pemasangan dilapangan,
● Gambar 3D sebagai simulasi
● Mengurangi pekerjaan bongkar jika gambar 2D tidak jelas terbaca
D E F I N E
DURDAY PROJECT SANGAT KETAT
PROJECT BERIKUTNYA SUDAH MENUNGGU
Durday tidak menghitung Modeling 3D Pembesian
Gambar detail 2D jelas
DURDAY PROJECT SANGAT KETAT
PROJECT BERIKUTNYA SUDAH MENUNGGU
M E A S U R E
UKURAN KINERJA
KONDISI SEKARANG
TARGET PERBAIKAN
Pembuatan 3D Modeling Tulangan Pipa Tembus Balok
1 jam 52 menit ± 80%
MAN METHOD
Waktu Membuat 3D model Tulangan Lama
ENVIRONTMENT
Belum Paham cara buat 3D penulangan
Laptop kurang support
Target Pekerjaan Ketat
Rumit / Kompleks
Belum ada SOP
Skill
A N A L Y Z E
Membuat tekuk tekukan tulangan 3D sulit (sengkang, kait , tekuk tulangan)
Belum ada yg membuat Library pembesian
Pembuatan 3D Modeling Rumit / Kompleks
Masalah Alternatif A Alternatif B
Belum ada yg membuat Library pembesian
Library pembesian berupa :
sengkang, tekuk tulangan,dengan macam2 diamter besi
Kelebihan :
1. Dengan adanya Detail 3D tulangan pembesian sebagai study bisa terpasang atau tidak nya besi dilapangan
2. Library pembesian Effisien waktu untuk pembuatan berbagai macam pembesian dgn diameter yg sdh tersedia
Kekurangan :
1. Butuh waktu banyak di awal, untuk membuat per ukuran balok
2. Personil tidak fokus karena tetap di kejar waktu durday project
Penambahan Personil (SDM) khusus membuat 3D modeling
Kelebihan :
1. Fokus mengerjakan 3D modeling tulangan untuk detail-detail sulit
2. Memahami semua detail prinsip tiap project
Kekurangan :
1. Menambah anggaran
Masalah Alternatif A Alternatif B
Belum ada yg membuat Library pembesian
Library pembesian berupa :
sengkang, tekuk tulangan,dengan macam2 diamter besi
Kelebihan :
1. Dengan adanya Detail 3D tulangan pembesian sebagai study bisa terpasang atau tidak nya besi dilapangan
2. Library pembesian Effisien waktu untuk pembuatan berbagai macam pembesian dgn diameter yg sdh tersedia
Kekurangan :
1. Butuh waktu banyak di awal, untuk membuat per ukuran balok
Tidak Perlu membuat 3D modeling tulangan struktur
Kelebihan :
1. Tidak perlu repot membuat 3D penulangan
Kekurangan :
1. Tidak ada Bank data Library sengkang, tekuk tulangan 2. Tidak bisa memprediksi
tulangan detail
