PENGUJIAN PEMADATAN DI LAPANGAN

( Uji Kepadatan Lapangan )

Disusun oleh:

Tim KBK Geoteknik Prodi Teknik Sipil FT UNS

Lab. Mekanika Tanah FT UNS, Jl Ir Sutami 36 a Surakarta

Fungsi kurva kepadatan tanah di laboratorium

Tanah yg sudah dipadatkan

_d,lapangan= ? w_lapangan = ? Spesifikasi

pemadatan

Bandingkan…..!

w

_d

Pengaruh pemadatan di lapangan

Pengaruh pemadatan di lapangan

Alat Berat Pemadatan di lapangan

• Penggilas 3 roda

• Tandem roller

• Vibration roller

• Pnuematic roller

Penggilas roda 3

Tandem Roller

Vibration Roller

• Proses pemadatan dengan cara digetarkan

• Cocok untuk pekerjaan besar (timbunan untuk bendungan, jalan raya dll)

• Cocok untuk tanah granuler

Pneumatic Roller

Pemadat kecil

Stamper

Vibration Roller

Stamper kodok

Pengujian di lapangan

Sandcone CBR Lapangan

DCP PLT

Kepadatan di lapangan

• Berdasarkan kepadatan tanah dengan menhitung berat

volume kering lapangan

• Sandcone

• Rubber balloon

• Berdasarkan nilai penetrasi pada tanah

• CBR Lapangan

• DCP

• PLT

pompa Pengukur

tekanan udara

tekanan udara

air

Sandcone Test

Perhitungan berat pasir

Berat isi pasir dihitung

Perhitungan berat pasir

Contoh dalam Tabel hitungan

CBR Lapangan

• Cek kepadatan untuk subgrade dan basecoarse atau subbase, dengan proving ring berbeda

• Subgrade, kaps 2 ton

• Basecoarse/subbase kaps 5 ton

• SNI 1738:2011

Tabel Data Lapangan

Grafik koreksi

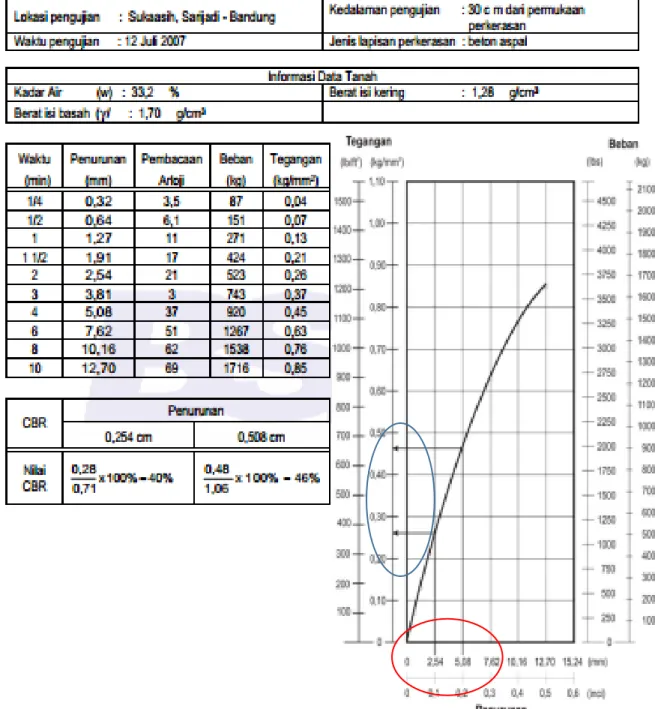

Grafik nilai CBR

Dynamic Cone Penetrometer Test

(DCP Test) SNI

Detail DCP

Hasil test

Grafik Hubungan CBR dengan DCP

Tabel hitungan

Grafik Hub. Komulatif Penetrasi vs Komulatif Tumbukan

Plate Bearing Load Test (PLT)

Diameter pelat besi: 76 cm, 54 cm 30 cm, tebal 5 cm

Modulus Reaksi Subgrade Vertikal (kv)

Uji Beban Pelat Repetitif

Uji Beban Pelat Monotonik

Grafik Nomogram Oglesby

• k_{v =} p/δ, tegangan/lendutan

• k_h = 5 hingga 10 k_v

• kτ = ^𝑓𝑠_𝛿

Modulus reaksi subgrade

Nilai CBR dan kv

Koreksi nilai kv dari PLT

Implementasi di lapangan

Urugan besar

Hati hati, bukan material

timbunan

Perlayer timbunan

Pemadatan khusus

Efek meramas tanah lunak

Pemadatan di lapangan

Penggunaan Geosintetik

• Geogrid

• Geotextile

• PVD

• Materi lebih detail akan disampaikan saat mata kuliah pilihan:

• Perkuatan tanah dengan Geosintetik (smt 7 atau 8)

Vertical drain

Keruntuhan

Geotekstile untuk timbunan di tanah rawa

Perlunya geosintetik yang cocok

Ilustrasi perkutan geosintetik pada timbunan

Geogrid vs geotextile

Keuntungan Geogrid

DAFTAR PUSTAKA

Surat Edaran Menteri Pekerjaan Umum No. 04/SE/M/2010. 2010.

Pemberlakuan Pedoman Cara Uji California Bearing Ratio (CBR) dengan Dynamic Cone Penetrometer (DCP). Jakarta: Kementerian Pekerjaan Umum.

SNI 2828:2011. 2011. Metode uji densitas tanah di tempat (lapangan) dengan alat conus pasir. Bandung: Badan Standarisasi Nasional.

Holtz R.D. dan Kovacs, W.D. 1981. An Introduction to Geotechnical Engineering. New Jersey. Prentice-Hall, Inc., Englewood Cliffs.

Sekian dan terimakasih

Tim KBK Geoteknik Prodi Teknik Sipil UNS
