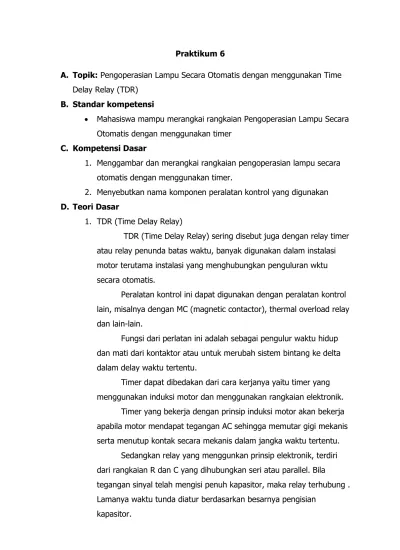

Praktikum 6
A. Topik: Pengoperasian Lampu Secara Otomatis dengan menggunakan Time Delay Relay (TDR)
B. Standar kompetensi
Mahasiswa mampu merangkai rangkaian Pengoperasian Lampu Secara Otomatis dengan menggunakan timer
C. Kompetensi Dasar
1. Menggambar dan merangkai rangkaian pengoperasian lampu secara otomatis dengan menggunakan timer.
2. Menyebutkan nama komponen peralatan kontrol yang digunakan D. Teori Dasar
1. TDR (Time Delay Relay)
TDR (Time Delay Relay) sering disebut juga dengan relay timer atau relay penunda batas waktu, banyak digunakan dalam instalasi motor terutama instalasi yang menghubungkan penguluran wktu secara otomatis.
Peralatan kontrol ini dapat digunakan dengan peralatan kontrol lain, misalnya dengan MC (magnetic contactor), thermal overload relay dan lain-lain.
Fungsi dari perlatan ini adalah sebagai pengulur waktu hidup dan mati dari kontaktor atau untuk merubah sistem bintang ke delta dalam delay waktu tertentu.
Timer dapat dibedakan dari cara kerjanya yaitu timer yang menggunakan induksi motor dan menggunakan rangkaian elektronik.
Timer yang bekerja dengan prinsip induksi motor akan bekerja apabila motor mendapat tegangan AC sehingga memutar gigi mekanis serta menutup kontak secara mekanis dalam jangka waktu tertentu.
Sedangkan relay yang menggunkan prinsip elektronik, terdiri dari rangkaian R dan C yang dihubungkan seri atau parallel. Bila tegangan sinyal telah mengisi penuh kapasitor, maka relay terhubung . Lamanya waktu tunda diatur berdasarkan besarnya pengisian
kapasitor.
Bagian input timer biasanya dinyatakan sebagai kumparan (Coil) dan bagian outputnya sebagai kotak NO (normally open) atau NC (normally close). Kumparan pada timer akan bekerja selama mendapat sumber arus. Apabila telah mencapai batas waktu yang diinginkan mata secara otomatis timer akan mengunci dan membuat kontak NO akan menjadi NC dan sebaliknya NC menjadi NO.
Gambar 1. Time Delay Relay (TDR)
Pada umumnya timer memiliki 8 buah kaki 2 diantaranya merupakan kaki koil sebagai contoh pada gambar diatas adalah TDR tipe H3BA dengan 8 kaki yaitu kaki 2 dan 7 adalah kaki koil, sedangkan kaki yang lain berpasangan NO dan NC, kaki 1 akan NC dengan 4 dan NO dengan kaki 3. Sedangkan kaki 8 akan NC dengan kaki 5 dan NO dengan kaki 6. Kaki-kaki tersebut akan berbeda tergantung dengan jenis relay-nya.
E. Alat dan Bahan
1. Magnetic contactor (MC) 3 buah
2. Push button ON 2 buah
3. Push button OFF 1 buah
4. MCB 1 phase 1 buah
5. Timer 1 buah
6. Lampu indikator 3 buah
7. Multi meter 1 buah
8. Kabel jumper/penghubung secukupnya F. Langkah Kerja
1. Siapkan alat dan bahan praktek.
2. Perhatikan keselamatan kerja.
3. Siapkan kabel jumper atau kabel penghubung serta multimeter sesuai dengan kebutuhan praktek.
4. Perikasalah alat dan bahan praktek sebelum digunakan dan pastikan semua alat dan bahan dalam keadaan baik!
5. Rangkaialah seperti pada gambar pelaksnaan yang telah Anda buat!
6. Jika telah selesai, periksakan hasil pekerjaan saudra pada dosen pengajar.
7. Uji fungsi tiap-tiap komponen instalasi listrik yang saudara pasang.
8. Laporkan hail pekerjaan saudara pada dosen untuk dinilai.
9. Setelah selesai, lepas rangkaian saudara dan kembalikan alat dan bahan pada tempatnya.
10.Bersihkan area kerja sebelum meninggalkan tempat.
G. Gambar Rangkaian
Gambar 2 Rangkaian Kontrol Lampu Otomatis menggunakan TDR H. Tugas
1. Buat Laporan hasil praktek Saudara.
2. Bagaimana cara kerja dari rangkaian tersebut?
3. Sebutkan contoh penerapan rangkaian tersebut dan jelaskan serta deskripsikan rangkaian tersebut!
