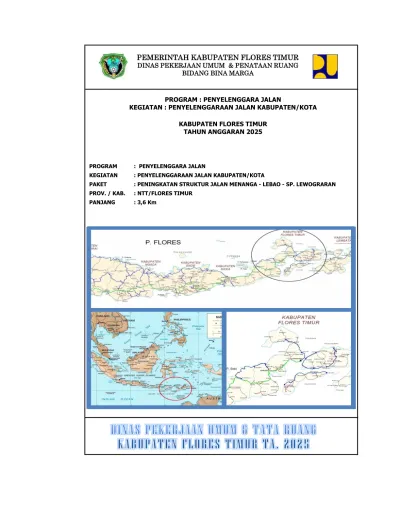

RAB Lewograran-Lebao-Liwo

(1)

PROGRAM : PENYELENGGARA JALAN

KEGIATAN : PENYELENGGARAAN JALAN KABUPATEN/KOTA KABUPATEN FLORES TIMUR

TAHUN ANGGARAN 2025

PROGRAM : PENYELENGGARA JALAN

KEGIATAN : PENYELENGGARAAN JALAN KABUPATEN/KOTA

PAKET : PENINGKATAN STRUKTUR JALAN MENANGA - LEBAO - SP. LEWOGRARAN PROV. / KAB. : NTT/FLORES TIMUR

PANJANG : 3,6 Km

DINAS PEKERJAAN UMUM & TATA RUANG KABUPATEN FLORES TIMUR TA. 2025

PEMERINTAH KABUPATEN FLORES TIMUR DINAS PEKERJAAN UMUM & PENATAAN RUANG

BIDANG BINA MARGA

(2)

REKAPITULASI

PERKIRAAN HARGA PEKERJAAN

PROGRAM : PENYELENGGARA JALAN

KEGIATAN : PENYELENGGARAAN JALAN KABUPATEN/KOTA

PAKET : PENINGKATAN STRUKTUR JALAN MENANGA - LEBAO - SP. LEWOGRARAN PROV. / KAB. : NTT/FLORES TIMUR

PANJANG : 3,6 Km

Jumlah Harga

No. Divisi Uraian Pekerjaan

(Rupiah)

1 Umum 210.429.150

2 Drainase 104.426.265

3 Pekerjaan Tanah Dan Geosintetik 530.334.180

4 Pekerasan Berbutir dan Perkerasan Beton Semen 4.709.291.395

5 Perkerasan Aspal 6.170.756.657

6 Struktur 2.210.719.126

7 Pekerjaan Harian Dan Pekerjaan Lain-Lain 28.007.229

(A) Jumlah Harga Pekerjaan ( termasuk Biaya Umum dan Keuntungan ) 13.963.964.000 (B) Pajak Pertambahan Nilai ( PPN ) = 11% x (A) 1.536.036.040

(C) JUMLAH TOTAL HARGA PEKERJAAN = (A) + (B) 15.500.000.041

(D) DIBULATKAN 15.500.000.000

Terbilang :

Larantuka, ………Juli 2025 Dibuat Oleh:

Ahli Muda Teknik Jalan dan Jembatan Fungsional Umum Bidang Bina Marga Bidang Bina Marga Dinas PU.PR Dinas Pekerjaan Umum dan Penataan Ruang

Kabupaten Flores Timur Kabupaten Flores Timur

BERNARDUS BALA MARAN, ST FERDINANDUS GIAN BORUK, ST

NIP. 19780412 201001 1 017 NIP 19890530 202012 1 000

Mengetahui :

Kepala Dinas Pekerjaan Umum & Penataan Ruang Kabupaten Flores Timur

SAUL PAULUS LAGADONI HEKIN, ST.M.Si Disetujui Oleh :

Lima Belas Miliard Lima Ratus Juta Rupiah

(3)

PAKET : PENINGKATAN STRUKTUR JALAN MENANGA - LEBAO - SP. LEWOGRARAN PROV. / KAB. : NTT/FLORES TIMUR

PANJANG : 3,6 Km

No. Mata Uraian Satuan Perkiraan Harga Jumlah

Pembayaran Kuantitas Satuan Harga-Harga

(Rupiah) (Rupiah)

a b c d e f = (d x e)

DIVISI 1. UMUM

1.2 Mobilisasi LS 1,0 143.131.400 143.131.400,00 1.8.(1) Manajemen dan Keselamatan Lalu Lintas LS 1,0 39.067.750 39.067.750,00 1.19 Keselamatan dan Kesehatan Kerja LS 1,0 28.230.000 28.230.000,00 Jumlah Harga Pekerjaan DIVISI 1 (masuk pada Rekapitulasi Perkiraan Harga Pekerjaan) 210.429.150,00 DIVISI 2. DRAINASE

2.1.(1) Galian untuk Selokan Drainase dan Saluran Air M³ 177,6 81.907,38 14.546.629,59 2.2.(1) Pasangan Batu dengan Mortar M³ 88,2 1.018.977,01 89.879.635,16 Jumlah Harga Pekerjaan DIVISI 2 (masuk pada Rekapitulasi Perkiraan Harga Pekerjaan) 104.426.265

DIVISI 3. PEKERJAAN TANAH DAN GEOSINTETIK

3.1.(1) Galian Biasa M³ 1.492,4 70.280,83 104.888.019

3.1.(3) Galian Batu M³ 291,9 284.716,67 83.101.678

3.1.(4) Galian Struktur dengan kedalaman 0 - 2 meter M³ 60,0 54.316,03 3.258.962 3.2.(2a) Timbunan Pilihan dari sumber galian M³ 1.132,5 193.622,39 219.277.359 3.3.(1) Penyiapan Badan Jalan M² 27.000,0 4.437,34 119.808.162 Jumlah Harga Pekerjaan DIVISI 3 (masuk pada Rekapitulasi Perkiraan Harga Pekerjaan) 530.334.180

DIVISI 5. PERKERASAN BERBUTIR

5.1.(1) Lapis Pondasi Agregat Kelas A M³ 2.970,00 894.174,97 2.655.699.669,07 5.1.(2) Lapis Pondasi Agregat Kelas B M³ 2.970,00 691.445,03 2.053.591.725,46 Jumlah Harga Pekerjaan DIVISI 5 (masuk pada Rekapitulasi Perkiraan Harga Pekerjaan) 4.709.291.395

DIVISI 6. PERKERASAN ASPAL

6.1 (1) Lapis Resap Pengikat - Aspal Cair/Emulsi Liter 21.780,00 39.037,71 850.241.347 6.3(3) Lataston Lapis Aus (HRS-WC) Ton 2.207,70 2.409.981,12 5.320.515.311 Jumlah Harga Pekerjaan DIVISI 6 (masuk pada Rekapitulasi Perkiraan Harga Pekerjaan) 6.170.756.657

DIVISI 7. STRUKTUR

7.1 (7a) Beton strukur, fc’20 MPa M³ 16,88 1.607.177,18 27.121.115

7.1 (8) Beton , fc’15 Mpa M³ 1.087,50 1.461.965,14 1.589.887.092

7.3 (1) Baja Tulangan Polos-BjTP 280 Kg 789,21 23.120,21 18.246.703

7.9.(1) Pasangan Batu M³ 606,43 948.937,37 575.464.216

Jumlah Harga Pekerjaan DIVISI 7 (masuk pada Rekapitulasi Perkiraan Harga Pekerjaan) 2.210.719.126 DIVISI 9. PEKERJAAN HARIAN & PEK. LAIN-LAIN

9.2.(1) Marka Jalan Termoplastik M² 159,75 175.319,11 28.007.229

DAFTAR KUANTITAS DAN HARGA SPESIFIKASI UMUM 2018

PEMERINTAH KABUPATEN FLORES TIMUR

DINAS PEKERJAAN UMUM & PENATAAN RUANG

BIDANG BINA MARGA

Alamat : Jln. Imam Bonjol No. 33 (0383) 21130 - Larantuka

(4)

No. U R A I A N SATUAN VOL. SATUAN HARGA

(Rp.) (Rp.)

A. Sewa Tanah M2 500 40.000 20.000.000

B. PERALATAN

Periksa lembar 1.2-2 59.500.000

C. Kantor Lapangan dan Fasilitas 1

Base Camp 100 100.000 10.000.000

2

Kantor 30 100.000 3.000.000

3

Barak 30 50.000 1.500.000

4

Bengkel 50 50.000 2.500.000

5

Gudang, dan lain-lain 50 50.000 2.500.000

D. MOBILISASI FASILITAS LABORATORIUM set 1 7.500.000 7.500.000

1

Ruang Laboratorium (sesuai Gambar) 2

Soil & Aggregate Testing Compaction Test

CBR Test Specific Gravity Atterberg Limits Grain Size Analysis

Field Density Test by Sand Cone Methode Moisture Content

Abrasion of Aggregate by Los Angeles Machine 3

Bituminous Testing Marshall Asphalt Test

Extraction Test, Centrifuge/Refflux Method Specific Gravity for Coarse Aggregate Specific Gravity for Fine Aggregate Mix Air Viod Content (Accurate Method) Core Drill

Metal Thermometer Accessories and Tolls Penetration Test Softening Point

Refusal Density Compactor 4

Concrete Testing Slump Cone

Cylinder/Cube Mould for Compressive Strength Beam Mould for Flexural Strength (RIGID) Crushing Machine

5

Pendukung (Periksa Fasilitas Laboratorium) 6

Operasional (Periksa Fasilitas Laboratorium) E. MOBILISASI LAINNYA

E.I. Pekerjaan Darurat -

E.II. LAIN-LAIN 1

Komunikasi Lapangan Lengkap Set 1 4.500.000 4.500.000,00

2

Papan Nama Proyek Ls 2 515.700 1.031.400,00

3

As Build Drawing Ls 1 4.000.000 4.000.000,00

4

Administrasi dan Dokumentasi Ls 1 7.000.000 7.000.000,00

F. Manajemen dan Keselamatan lalu lintas LS -

G. DEMOBILISASI LS 1 20.100.000 20.100.000

Total Biaya Mobilisasi 143.131.400

(5)

ITEM PEMBAYARAN NO.: 1.2

JENIS PEKERJAAN : MOBILISASI

Lembar 1.2-2

KODE HARGA JUMLAH

No. JENIS ALAT ALAT SATUAN VOL. SATUAN HARGA

(Rp.) (Rp.)

B. PERALATAN 1

ASPHALT MIXING PLANT E01 Unit 1 -

2

ASPHALT FINISHER E02 Unit 1 6.000.000,00 6.000.000,00

5

COMPRESSOR 4000-6500 L\M E05 Unit 1 250.000,00 250.000,00 6

CONCRETE MIXER 0.3-0.6 M3 E06 Unit 6 250.000,00 1.500.000,00 8

DUMP TRUCK 3 - 4 M3 E08 Unit 12 250.000,00 3.000.000,00 10

EXCAVATOR 80-140 HP E10 Unit 3 6.000.000,00 18.000.000,00

13

MOTOR GRADER >100 HP E13 Unit 1 6.000.000,00 6.000.000,00 15

WHEEL LOADER 1.0-1.6 M3 E15 Unit 1 6.000.000,00 6.000.000,00 17

TANDEM ROLLER 6-8 T. E17 Unit 1 6.000.000,00 6.000.000,00 18

TIRE ROLLER 8-10 T. E18 Unit 1 6.000.000,00 6.000.000,00

19

VIBRATORY ROLLER 5-8 T. E19 Unit 1 6.000.000,00 6.000.000,00 20

CONCRETE VIBRATOR E20 Unit 1 250.000,00 250.000,00 21

STONE CRUSHER E21 Unit 1 - - 23

WATER TANKER 3000-4500 L. E23 Unit 2 250.000,00 500.000,00

Total untuk Item B pada Lembar 1 59.500.000,00

(6)

SATUAN PEMBAYARAN : Lump Sum

PERKIRAAN HARGA JUMLAH

No. U R A I A N SATUAN KUANTITAS SATUAN HARGA

(Rp.) (Rp.)

A. DATA DAN ASUMSI 1

Panjang Lokasi Pekerjaan KM 3,60

2

Total Masa Pelaksanaan Kegiatan Bulan 6,00

3

Masa Mobilisasi Bulan 2,00

4

Periode Pekerjaan Perkerasan Jalan Bulan 6,00

5

Panjang zona kerja Perkerasan Jalan M 3.600,00

B. URUTAN KERJA 1

Penyedia menyiapkan perlengkapan keselamatan jalan selama periode konstruksi sesuai ketentuan

2

Buat rencana kerja manajemen lalu-lintas sesuai schedule pekerjaan dan koordinasikan dengan seluruh personil yang terkait 3

Kelompok kerja pengatur lalu-lintas selama konstruksi menggunakan tenaga pengatur dan flagman dengan 3 shift 4

Pengalihan arus lalu-lintas harus ijin PPK dan pihak terkait 5

Semua rambu harus jelas dan terbaca oleh Pengguna Jalan

C. PERALATAN KESELAMATAN LALU LINTAS

1 Rambu Batas Kecepatan Tabel 1.8.B.1 Lampiran Buah 2 300.000 600.000

2 Rambu Perintah Mengikuti Lajur Tabel 1.8.B.1 Lampiran Buah 660.000 -

3 Rambu Pengarah Tikungan Tabel 1.8.B.1 Lampiran Buah 660.000 -

4 Rambu Larangan Berjalan Terus (Giveaway) Tabel 1.8.B.1 Lampiran Buah - 660.000 - 5 Rambu Larangan Menyalip Kendaraan Lain Tabel 1.8.B.1 Lampiran Buah 4 300.000 1.200.000 6 Rambu Peringatan Jalan Licin Tabel 1.8.B.1 Lampiran Buah - 660.000 - 7 Rambu Pengarah Tikungan Ganda Tabel 1.8.B.1 Lampiran Buah - 660.000 -

8 Rambu APILL Tabel 1.8.B.1 Lampiran Buah - 660.000 -

9 Rambu Peringatan dengan Kata-Kata Tabel 1.8.B.1 Lampiran Buah 5 300.000 1.500.000

10 Rambu Peringatan Pekerjaan di Jalan Tabel 1.8.B.1 Lampiran Buah 4 300.000 1.200.000

24 Peralatan komunikasi dan Lainnya …… Set 1 2.500.000 2.500.000

25 Alat Bantu Ls - -

D. TENAGA / PERSONIL 1

Pekerja (Flagman) OB 6,00 2.118.875 12.713.250

2

Koordinator / Pengatur OB 6,00 3.225.750 19.354.500

E TOTAL BIAYA MANAJEMEN DAN KESELAMATAN LALU LINTAS 39.067.750

Catatan : 1. Harga Satuan Personil tersebut sudah termasuk seluruh pajak dan bea (kecuali PPN), Asuransi Tenaga Kerja dan pengeluaran lainnya.

2. Biaya Satuan tersebut sudah termasuk biaya perlengkapan personil pengatur lalu-lintas dan biaya perijinan yang diperlukan dengan pihak terkait dengan manajemen lalu-lintas 3. Biaya satuan tersebut sudah termasuk kebutuhan perlengkapan dan peralatan pendukung yang

(7)

Analisa El - 119

ITEM PEMBAYARAN NO. : 1.19

JENIS PEKERJAAN : Keselamatan Dan Kesehatan Kerja SATUAN PEMBAYARAN : Lump Sum

PERKIRAAN HARGA JUMLAH

No. U R A I A N SATUAN KUANTITAS SATUAN HARGA

(Rp.) (Rp.)

A. DATA DAN ASUMSI SE Menteri No. 11 Tahun 2019 1 Pekerjaan Jalan dan Jembatan

Nilai Pekerjaan Jalan Asumsi Rp

Nilai Pekerjaan Jembatan Asumsi Rp

2 Jangka Waktu Pekerjaan Jalan Merujuk Ke Masa Pelaksanaan Bulan 12

Jangka Waktu Pekerjaan Jembatan Merujuk Ke Masa Pelaksanaan Bulan 12

3 Penyuluhan Penanggulangan HIVAIDS Jika disebutkan dalam kontrak Org 150

B. Keselamatan dan Kesehatan Kerja SE Menteri No. 11 Tahun 2019 1 Penyiapan RKK :

a Pembuatan Dokumen Rencana Keselematan Konstruksi b Pembuatan Prosedur dan Instruksi Kerja

c Penyiapan Formulir

2 Sosialisasi dan Promosi Dan Pelatihan:

a Induksi K3 (Safety Induction) Org 5 200.000 1.000.000

b Pengarahan K3 (Safety briefing). -

c Pertemuan keselamatan (Safety Talk /Tool Box Meeting Org 40 10.000 400.000

d Pelatihan K3 Org 1 1.000.000 1.000.000

e P3K Org 1 350.000 350.000

g Simulasi K3 Org 40 25.000 1.000.000

h Spanduk (Banner) Lbr 2 350.000 700.000

i Poster Lbr 10 150.000 1.500.000

j Papan Informasi K3 Buah 2 500.000 1.000.000

3 Alat Pelindung Kerja (APK) dan Alat Pelindung Diri (APD) Alat Pelindung Diri (APD) terdiri atas:

a Topi pelindung (Safety helmet) Pekerja, Staf, dan Tamu Buah 50 65.000 3.250.000

d Pelindung pernafasan dan mulut (Masker) Sesuai Kebutuhan Box 10 150.000 1.500.000

e Sarung tangan (Safety gloves) Sesuai Kebutuhan Psg 80 5.000 400.000

f Sepatu keselamatan (Safety shoes) Pekerja, Staf, dan Tamu Psg 20 300.000 6.000.000

h Rompi keselamatan (Safety vest) Sesuai Kebutuhan Buah 50 50.000 2.500.000

5

Personel K3 Konstruksi Bulan

a Ahli K3 Risiko K3 Tinggi OB -

b Petugas K3 Risiko K3 Sedang/kecil OB -

c Petugas tanggap darurat OB -

d Petugas P3K OB -

e Petugas Paramedis OB -

6

Fasilitas sarana kesehatan

a Peralatan P3K (Kotak P3K, Tandu, Obat Luka, Perban, Dll) Ls 1 500.000 500.000

b Ruang P3K (tempat Tidur Pasien, Stetoskop, Timbangan berat badan) Ls 1 1.500.000 1.500.000

c Peralatan pengasapan (fogging) LS 1 1.000.000 1.000.000

7

Rambu-rambu terdiri atas: Ada di 1.8 (Manajemen Keselamatan Lalu Lintas)

9

Lain-lain terkait pengendalian risiko K3

a Alat pemadam api ringan (APAR) Buah 4 500.000 2.000.000

b Bendera K3 Buah 1 50.000 50.000

c Lampu darurat (Emergency lamp) Buah 4 70.000 280.000

d Pembuatan Kartu Identitas Pekerja (KIP) Lb 60 5.000 300.000

e Program inspeksi Ls 1 1.000.000 1.000.000

f Pelaporan dan penyelidikan insiden Ls 1 500.000 500.000

g Titik Kumpul (assembly Poin) Ls -

h Ambulance atau Mobil untuk angkutan ke RS Bulan -

E TOTAL BIAYA KESELAMATAN DAN KESEHATAN KERJA 28.230.000

Catatan : 1. Perkiraan Kuantitas harus disesuaikan dengan kebutuhan di lapangan 2. Harga perlu disesuaikan dengan harga terbaru, termasuk biaya personil

FORMULIR STANDAR UNTUK

PEREKAMAN ANALISA MASING-MASING HARGA SATUAN

Set 1 500.000 500.000

(8)

PAKET : PENINGKATAN STRUKTUR JALAN MENANGA - LEBAO - SP. LEWOGRARAN

……….

PROP / KAB / KODYA : NTT/FLORES TIMUR

ITEM PEMBAYARAN NO. : 2.1.(1) PERKIRAAN VOL. PEK. : 177,60

JENIS PEKERJAAN : Galian untuk Selokan Drainase dan Saluran Air TOTAL HARGA (Rp.) : 14.546.629,59

SATUAN PEMBAYARAN : M3 0 % THD. BIAYA PROYEK : 0,09

PERKIRAAN HARGA JUMLAH

NO. KOMPONEN SATUAN KUANTITAS SATUAN HARGA

(Rp.) (Rp.)

A. TENAGA

1. Pekerja (L01) jam 0,1606 12.107,86 1.945,04

2. Mandor (L03) jam 0,0268 18.432,86 493,52

JUMLAH HARGA TENAGA 2.438,55 B. BAHAN

-

JUMLAH HARGA BAHAN 0,00

C. PERALATAN

1. Mini Excavator (E10a) jam 0,0268 236.869,36 6.341,88

2. Dump Truck (E08) jam 0,1687 377.574,98 63.680,82

3. Alat Bantu Ls 1,0000 2.000,00 2.000,00

JUMLAH HARGA PERALATAN 72.022,70

D. JUMLAH HARGA TENAGA, BAHAN DAN PERALATAN ( A + B + C ) 74.461,26

E. OVERHEAD & PROFIT 10,0 % x D 7.446,13

F. HARGA SATUAN PEKERJAAN ( D + E ) 81.907,38

Note: 1 Satuan dapat berdasarkan atas jam operasi untuk Tenaga Kerja dan Peralatan, volume dan/atau ukuran berat untuk bahan-bahan.

2 Kuantitas satuan adalah kuantitas perkiraan setiap komponen untuk menyelesaikan satu satuan pekerjaan dari nomor mata pembayaran. Harga Satuan yang disampaikan Penyedia Jasa tidak dapat diubah kecuali terdapat Penyesuaian Harga (Eskalasi/Deskalasi) sesuai ketentuan dalam Instruksi Kepada Peserta Lelang 3 Biaya satuan untuk peralatan sudah termasuk bahan bakar, bahan habis dipakai dan operator.

(9)

……….

JENIS PEKERJAAN : Pasangan Batu dengan Mortar TOTAL HARGA (Rp.) : 89.879.635,16

SATUAN PEMBAYARAN : M3 % THD. BIAYA PROYEK : 0,58

(Rp.) (Rp.)

A. TENAGA

1. Pekerja (L01) jam 3,3735 12.107,86 40.845,78

2. Tukang Batu (L02) jam 1,1245 15.180,00 17.069,88

3. Mandor (L03) jam 0,5622 18.432,86 10.363,86

68.279,52 B. BAHAN

1. Batu (M02) M3 1,2000 255.600,00 306.720,00

2. Semen (PC) (M12) Kg 232,0000 1.650,00 382.800,00

3. Pasir (M01) M3 0,4808 218.600,00 105.108,91

794.628,91 C. PERALATAN

1. Conc. Mixer (E06) jam 0,5622 109.265,30 61.434,30

2. Alat Bantu Ls 1,0000 2.000,00 2.000,00

63.434,30

F. HARGA SATUAN PEKERJAAN ( D + E ) 1.018.977,01

JUMLAH HARGA BAHAN

JUMLAH HARGA PERALATAN

Analisa EI-221

JUMLAH HARGA TENAGA

(10)

……….

ITEM PEMBAYARAN NO. : 3.1.(1) PERKIRAAN VOL. PEK. : 1.492,41

JENIS PEKERJAAN : Galian Biasa TOTAL HARGA (Rp.) : 104.888.018,95

(Rp.) (Rp.)

A. TENAGA

1. Pekerja (L01) Jam 0,0810 12.107,86 980,36

2. Mandor (L03) Jam 0,0405 18.432,86 746,25

1.726,61 B. BAHAN

-

0,00

C. PERALATAN

1. Excavator (E10) Jam 0,0405 708.867,65 28.698,17

2. Dump Truck (E09) Jam 0,0688 377.574,98 25.966,89

3. Alat Bantu Ls 1,0000 7.500,00 7.500,00

62.165,05

4 Biaya satuan sudah termasuk pengeluaran untuk seluruh pajak yang berkaitan (tetapi tidak termasuk PPN JUMLAH HARGA TENAGA

(11)

Analisa EI-313 FORMULIR STANDAR UNTUK

……….

JENIS PEKERJAAN : Galian Batu TOTAL HARGA (Rp.) : 83.101.677,58

(Rp.) (Rp.)

A. TENAGA

1. Pekerja (L01) Jam 0,7997 12.107,86 9.682,58

2. Mandor (L03) Jam 0,1000 18.432,86 1.842,58

11.525,16

B. BAHAN

0,00 C. PERALATAN

1. Excavator (E10) Jam 0,1000 708.867,65 70.859,67

2. Rock Drill Breaker (E37) Jam 0,1147 779.754,42 89.472,68

3. Dump Truck (E09) Jam 0,2304 377.574,98 86.975,82

247.308,17

(12)

……….

JENIS PEKERJAAN : Galian Struktur dengan kedalaman 0 - 2 meterTOTAL HARGA (Rp.) : 3.258.961,98

(Rp.) (Rp.)

A. TENAGA

1. Pekerja (L01) Jam 0,0972 12.107,86 1.176,43

2. Mandor (L03) Jam 0,0243 18.432,86 447,75

JUMLAH HARGA TENAGA 1.624,18

B. BAHAN -

C. PERALATAN

1. Excavator (E10) Jam 0,0243 708.867,65 17.218,90

2. Dump Truck (E09) Jam 0,0454 415.389,50 18.842,09

3. Loader (E015) Jam 0,0085 493.031,25 4.193,04

4. Alat bantu Ls 1,0000 7.500,00 7.500,00

(13)

……….

ITEM PEMBAYARAN NO. : 3.2.(2a) PERKIRAAN VOL. PEK. : 1.132,50

JENIS PEKERJAAN : Timbunan Pilihan Dari Sumber Galian TOTAL HARGA (Rp.) : 219.277.358,76

PERKIRAAN HARGA

NO. KOMPONEN SATUAN KUANTITAS SATUAN

(Rp.)

A. TENAGA

1. Pekerja (L01) Jam 0,0153 12.107,86 185,24

2. Mandor (L03) Jam 0,0038 18.432,86 70,50

JUMLAH HARGA TENAGA 255,74

B. BAHAN

1. Bahan pilihan (M09) (M09) M3 1,2000 57.000,00 68.400,00

JUMLAH HARGA BAHAN 68.400,00

C. PERALATAN

1. Wheel Loader (E15) Jam 0,0085 493.031,25 4.193,04

2. Dump Truck (E09) Jam 0,1922 415.389,50 79.822,37

3. Motor Grader (E13) Jam 0,0038 174.470,44 667,32

3. Tandem (E17) Jam 0,0112 457.156,88 5.099,92

4. Water Tanker (E23) Jam 0,0341 368.577,58 12.581,97

5. Alat Bantu Ls 1,0000 5.000,00 5.000,00

4 Biaya satuan sudah termasuk pengeluaran untuk seluruh pajak yang berkaitan (tetapi tidak termasuk PPN PEREKAMAN ANALISA MASING-MASING HARGA SATUAN

JUMLAH HARGA (Rp.) Analisa EI-322a FORMULIR STANDAR UNTUK

(14)

……….

JENIS PEKERJAAN : Penyiapan Badan Jalan TOTAL HARGA (Rp.) : 119.808.162,24

SATUAN PEMBAYARAN : M2 0 % THD. BIAYA PROYEK : 0,77

PERKIRAAN HARGA

NO. KOMPONEN SATUAN KUANTITAS SATUAN

(Rp.)

A. TENAGA

1. Pekerja (L01) jam 0,0034 12.107,86 41,68

2. Mandor (L02) jam 0,0017 18.432,86 31,73

JUMLAH HARGA TENAGA 73,41

B. BAHAN

C. PERALATAN

1. Motor Grader (E13) jam 0,0017 456.570,57 785,84

2. Tandem / Vibro Roller (E17) jam 0,0037 457.156,88 1.674,70

3 Alat Bantu Ls 1,0000 1.500,00 1.500,00

E. OVERHEAD & PROFIT 10,0 % x D 403,39

HARGA (Rp.) JUMLAH

(15)

……….

JENIS PEKERJAAN : Lapis Fondasi Agregat Kelas A TOTAL HARGA : 2.655.699.669,07

NO. KOMPONEN SATUAN KUANTITAS SATUAN HARGA

(Rp.) (Rp.)

A. TENAGA

1. Pekerja (L01) jam 0,1039 12.107,86 1.257,57

2. Mandor (L03) jam 0,0130 18.432,86 239,31

1.496,88

B. BAHAN

1. Agregat A M26 M3 1,0500 489.431,57 513.903,15

513.903,15 C. PERALATAN

1. Wheel Loader (E15) jam 0,0088 493.031,25 4.361,72

2. Dump Truck (E09) jam 0,7586 377.574,98 286.444,51

4. Vibratory Roller (E19a) jam 0,0130 278.706,08 3.618,43

5 Alat Bantu Ls 1,0000 2.500,00 2.500,00

297.486,31

Analisa EI-511

(16)

……….

JENIS PEKERJAAN : Lapis Fondasi Agregat Kelas B TOTAL HARGA : 2.053.591.725,46

(Rp.) (Rp.)

A. TENAGA

1. Pekerja (L01) jam 0,1039 12.107,86 1.257,57

2. Mandor (L03) jam 0,0130 18.432,86 239,31

1.496,88 B. BAHAN

1. Aggregat B M27 M3 1,0500 317.763,91 333.652,10

333.652,10 C. PERALATAN

1. Wheel Loader (E15) jam 0,0087 493.031,25 4.302,38

2. Dump Truck (E09) jam 0,7481 377.574,98 282.454,94

4. Vibratory Roller (E19a) jam 0,0130 278.706,08 3.618,43

5 Alat Bantu Ls 1,0000 2.500,00 2.500,00

293.437,40

JUMLAH HARGA PERALATAN JUMLAH HARGA TENAGA

(17)

PAKET : PENINGKATAN STRUKTUR JALAN MENANGA - LEBAO - SP. LEWOGRARAN ……….

ITEM PEMBAYARAN NO. : 6.1 (1) PERKIRAAN VOL. PEK. : 21.780,00

JENIS PEKERJAAN : Lapis Resap Pengikat - Aspal Cair/Emulsi TOTAL HARGA (Rp.) : 850.241.346,73

SATUAN PEMBAYARAN : Liter % THD. BIAYA PROYEK : 5,49

(Rp.) (Rp.)

A. TENAGA

1. Pekerja (L01) Jam 0,0015 12.107,86 17,74

2. Mandor (L03) Jam 0,0007 18.432,86 13,50

31,24 B. BAHAN

1. Aspal Emulsi CSS-1 (M31a) Liter 1,7167 20.541,67 35.263,19

atau SS-1

35.263,19 C. PERALATAN

1. Asp. Distributor E41 Jam 0,00020 406.300,55 81,59

2. Compressor E05 Jam 0,00073 154.026,45 112,81

194,40

Analisa EI-611

(18)

PROYEK :

No. PAKET KONTRAK : PENYELENGGARA JALAN

NAMA PAKET : PENYELENGGARAAN JALAN KABUPATEN/KOTA

: PENINGKATAN STRUKTUR JALAN MENANGA - LEBAO - SP. LEWOGRARAN PROP / KAB / KODYA : NTT/FLORES TIMUR

ITEM PEMBAYARAN NO. : 6.3(5a) PERKIRAAN VOL. PEK. : 0,00

JENIS PEKERJAAN : Laston Lapis Aus (AC-WC) TOTAL HARGA (Rp.) : 0,00

SATUAN PEMBAYARAN : Ton % THD. BIAYA PROYEK : 0,00

(Rp.) (Rp.)

A. TENAGA

1. Pekerja (L01) Jam 0,2008 12.107,86 2.431,30

2. Mandor (L03) Jam 0,0201 18.432,86 370,14

2.801,43 B. BAHAN

1. Agr Pch Mesin 5-10 & 10-15(M92) M3 0,3206 349.887,73 112.162,87

2. Agr Pch Mesin 0 - 5 (M91) M3 0,4193 407.831,59 170.997,30

3 Semen (M12) Kg 9,6820 1.650,00 15.975,30

4 Aspal (M10) Kg 62,3150 20.541,67 1.280.053,96

1.579.189,43 C. PERALATAN

1. Wheel Loader E15 Jam 0,0054 493.031,25 2.647,12

2. AMP E01 Jam 0,0201 9.968.492,98 200.170,54

3. Genset E12 Jam 0,0201 360.364,95 7.236,24

4. Dump Truck E09 Jam 0,1173 415.389,50 48.717,44

5. Asp. Finisher E02 Jam 0,0125 322.169,91 4.035,73

6. Tandem Roller E17a Jam 0,0128 472.412,95 6.026,19

7 P. Tyre Roller E18 Jam 0,0084 507.227,71 4.264,94

8 Alat Bantu Ls 1,0000 0,00 0,00

273.098,21

D. JUMLAH HARGA TENAGA, BAHAN DAN PERALATAN ( A + B + C ) 1.855.089,08

(19)

Analisa El-717a FORMULIR STANDAR UNTUK

……….

ITEM PEMBAYARAN NO. :7.1 (7a) PERKIRAAN VOL. PEK. : 16,88

JENIS PEKERJAAN :Beton struktur fc’ 20 Mpa TOTAL HARGA (Rp.) : 27.121.114,87

SATUAN PEMBAYARAN :M3 % THD. BIAYA PROYEK : 0,17

(Rp.) (Rp.)

A. TENAGA

1. Pekerja (L01) jam 3,2129 12.107,86 38.900,75

2. Tukang (L02) jam 4,8193 15.180,00 73.156,63

3. Mandor (L03) jam 0,4016 18.432,86 7.402,75

B. BAHAN

1. Semen (M12) Kg 272,9500 1.650,00 450.367,50

2. Pasir Beton (M01a) M3 0,6343 291.900,00 185.165,26

3. Agregat Kasar (M03) M3 0,7922 320.915,80 254.231,71

4. Kayu Perancah (M19) M3 0,2000 1.000.000,00 200.000,00

5. Paku (M18) Kg 2,4000 25.000,00 60.000,00

6. Air (M170) Ltr 190,5500 14,65 2.791,56

7. Plastizier (M182) Kg 0,8189 40.000,00 32.754,00

JUMLAH HARGA BAHAN 1.185.310,02

C. PERALATAN

1. Concrete Mixer (E43) jam 0,4016 86.343,91 34.676,27

2 Concrete Vibrator (E20) jam 2,4096 43.600,54 105.061,55

3 Water Tang Truck (E23) jam 0,0382 368.577,58 14.062,20

4 Alat Bantu Ls 1,0000 2.500,00 2.500,00

4 Biaya satuan sudah termasuk pengeluaran untuk seluruh pajak yang berkaitan (tetapi tidak termasuk PPN yang dibayar dari kontrak) dan biaya-biaya lainnya.

(20)

……….

ITEM PEMBAYARAN NO. :7.1 (8) PERKIRAAN VOL. PEK. : 1.087,50

JENIS PEKERJAAN :Beton struktur fc’ 15 Mpa TOTAL HARGA (Rp.) : 1.589.887.091,69

SATUAN PEMBAYARAN :M3 % THD. BIAYA PROYEK : 10,26

(Rp.) (Rp.)

A. TENAGA

1. Pekerja (L01) jam 3,2129 12.107,86 38.900,75

2. Tukang (L02) jam 4,8193 15.180,00 73.156,63

3. Mandor (L03) jam 0,4016 18.432,86 7.402,75

B. BAHAN

1. Semen (M12) Kg 271,9200 1.650,00 448.668,00

2. Pasir Beton (M01a) M3 0,6488 291.900,00 189.392,77

3. Agregat Kasar (M03) M3 0,7784 320.915,80 249.816,35

4. Kayu Perancah (M19) M3 0,1000 1.000.000,00 100.000,00

5. Paku (M18) Kg 1,2000 25.000,00 30.000,00

6. Air (M170) Ltr 190,5500 14,65 2.791,56

7. Plastizier (M182) Kg 0,8158 40.000,00 32.630,40

JUMLAH HARGA BAHAN 1.053.299,08

C. PERALATAN

1. Concrete Mixer (E43) jam 0,4016 86.343,91 34.676,27

2 Concrete Vibrator (E20) jam 2,4096 43.600,54 105.061,55

3 Water Tank Truck (E23) jam 0,0382 368.577,58 14.062,20

4 Alat Bantu Ls 1,0000 2.500,00 2.500,00

(21)

Analisa El-731 FORMULIR STANDAR UNTUK

……….

ITEM PEMBAYARAN NO. : 7.3 (1) PERKIRAAN VOL. PEK. : 789,21

JENIS PEKERJAAN : Baja Tulangan Polos BjTP 280 TOTAL HARGA (Rp.) : 18.246.702,91

SATUAN PEMBAYARAN : Kg % THD. BIAYA PROYEK : 0,12

(Rp.) (Rp.)

A. TENAGA

1. Pekerja Biasa (L01) jam 0,1050 12.107,86 1.271,33

2. Tukang (L02) jam 0,0350 15.180,00 531,30

3. Mandor (L03) jam 0,0350 18.432,86 645,15

B. BAHAN

1. Baja Tulangan Polos BjTP 280 (M57a) Kg 1,0300 15.020,00 15.470,60

2. Kawat Beton (M14) Kg 0,0200 30.000,00 600,00

C. PERALATAN

1. Alat Bantu Ls 1,0000 2.500,00 2.500,00

(22)

……….

JENIS PEKERJAAN : Pasangan Batu TOTAL HARGA (Rp.) : 575.464.216,20

(Rp.) (Rp.)

A. TENAGA

2. Tukang (L02) jam 1,2851 15.180,00 19.508,43

3. Mandor (L03) jam 0,6426 18.432,86 11.844,41

B. BAHAN

1. Batu Kali (M02) M3 1,0238 255.600,00 261.670,50

2. Semen (PC) (M12) Kg 173,0000 1.650,00 285.450,00

3. Pasir (M01a) M3 0,4562 291.900,00 133.166,79

C. PERALATAN

1. Conc. Mixer (E06) jam 0,6426 109.265,30 70.210,63

2. Water Tanker (E23) jam 0,0014 368.577,58 518,08

3. Alat Bantu Ls 1,0000 2.500,00 2.500,00

4 Biaya satuan sudah termasuk pengeluaran untuk seluruh pajak yang berkaitan (tetapi tidak termasuk PPN

(23)

JENIS PEKERJAAN : Marka Jalan Termoplastik TOTAL HARGA (Rp.) : 28.007.228,62

(Rp.) (Rp.)

A. TENAGA

2. Tukang (L02) jam 0,0178 25.827,27 461,00

3. Mandor (L03) jam 0,0178 30.066,21 536,66

4.566,96 B. BAHAN

1. Cat Marka Thermoplastic (M17b) Kg 3,3218 40.000,00 132.870,00

2. Glass Bead (M34) Kg 0,4635 30.000,00 13.905,00

146.775,00 C. PERALATAN

1. Dump Truck (E08) Jam 0,0178 377.574,98 6.739,40

2. Thermoplastic Road Marking Machine (E85) Jam 0,0178 72.812,76 1.299,65

3. Alat Bantu Ls 1,0000 0,00 0,00

8.039,05

F. HARGA SATUAN PEKERJAAN ( D + E ) 175.319,11

JUMLAH HARGA PERALATAN JUMLAH HARGA BAHAN

(24)

1. Pekerja (L01) Jam 12.107,86 84.755,00

2. Tukang (L02) Jam 15.180,00 106.260,00

3. M a n d o r (L03) Jam 18.432,86 129.030,00

4. Operator (L04) Jam 15.180,00 106.260,00

5. Pembantu Operator (L05) Jam 12.107,86 84.755,00

6. Sopir / Driver (L06) Jam 15.180,00 106.260,00

7. Pembantu Sopir / Driver (L07) Jam 12.107,86 84.755,00

8. Mekanik (L08) Jam 15.180,00 106.260,00

9. Pembantu Mekanik (L09) Jam 12.107,86 84.755,00

10. Kepala Tukang (L10) Jam 16.806,43 117.645,00

DAFTAR

HARGA DASAR SATUAN BAHAN HARGA

No. U R A I A N KODE SATUAN SATUAN KETERANGAN

( Rp.)

1 Pasir Pasang (Sedang) M01b M3 218.600,00 Base Camp

2 Pasir Beton (Kasar) M01a M3 291.900,00 Lokasi Pekerjaan

3 Pasir Halus (untuk HRS) M01c M3 218.600,00 Base Camp

4 Pasir Urug (ada unsur lempung) M01d M3 291.900,00 Base Camp

5 Batu Kali M02 M3 255.600,00 Lokasi Pekerjaan

5 Gravel M02 M3 278.700,00 Base Camp

6 Agregat Pecah Kasar M03 M3 320.915,80 Base Camp

7 Agg. Halus LP A M04 M3 276.339,07 Base Camp

8 Agregat Lolos # 1 " M38 M3 349.887,73 Base Camp

9 Lolos screen1 ukuran ( 0 - 5) M89a M3 276.339,07 Base Camp

10 Lolos screen2 ukuran ( 0 - 5) M89b M3 407.831,59 Base Camp

11 Lolos screen2 ukuran ( 5 - 9,5) M89c M3 349.887,73 Base Camp

12 Lolos screen2 ukuran ( 9.5 - 19,0) M89d M3 303.532,64 Base Camp

14 Batu Belah / Kerakal M06 M3 287.500,00 Lokasi Pekerjaan

15 Gravel M07 M3 278.700,00 Base Camp

16 Bahan Tanah Timbunan M08 M3 20.000,00 Borrow Pit/quarry

17 Bahan Pilihan M09 M3 57.000,00 Quarry

18 Aspal M10 Kg 20.541,67 Base Camp

19 Kerosen / Minyak Tanah M11 LITER 13.900,00 Base Camp

20 Semen / PC (40 kg) - Zak 66.000,00 Base Camp

21 Semen / PC (kg) M12 Kg 1.650,00

22 Besi Beton M13 Kg 13.750,00 Lokasi Pekerjaan

23 Kawat Beton M14 Kg 30.000,00 Lokasi Pekerjaan

25 S i r t u M16 M3 234.000,00 Lokasi Pekerjaan

29 Cat Marka (Thermoplastic) M17b Kg 40.000,00 Lokasi Pekerjaan

30 P a k u M18 Kg 25.000,00 Lokasi Pekerjaan

31 Kayu Perancah M19 M3 1.000.000,00 Lokasi Pekerjaan

33 S o l a r M21 LITER 15.420,00 Base Camp

34 Minyak Pelumas / Oli M22 LITER 40.000,00 Pertamina

39 Agr. Kelas A (analisis) M26 M3 489.431,57 Base Camp

41 Agr. Kelas B (analisis) M27 M3 317.763,91 Base Camp

44 Arg. Kelas S (analisis) M29 M3 232.428,96 Base Camp

50 Glass Bead M34 Kg 30.000,00 Lokasi Pekerjaan

62 Pasir Urug M44 M3 92.000,00 Base Camp

65 Beton Fc' 10 MPa M47 M3 1.355.244,69 Lokasi Pekerjaan

75 Baja Tulangan M57a Kg 15.020,00 Lokasi Pekerjaan

85 Beton Struktur Fc' 15 MPa M60 M3 1.329.059,22 Lokasi Pekerjaan

98 Multipleks 12 mm M73 Lbr 181.500,00

120 Agregat Pecah Mesin 0-5 mm M91 M3 407.831,59

121 Agregat Pecah Mesin 5-10 & 10-20 mm M92 M3 349.887,73

122 Agregat Pecah Mesin 20-30 mm M93 M3 205.977,42

128 Kayu Acuan M99 Kg 1.000.000,00

199 Pasir Kasar M164 M3 195.000,00

209 Air M170 Liter 14,65 14650/kubik

212 BjTP 280 M173 Kg 15.020,00 Lokasi Pekerjaan

221 Plastizier' M182 Kg 40.000,00

(25)

HARGA & JARAK RATA-RATA DARI SUMBER BAHAN (QUARRY)

HARGA JARAK

No. U R A I A N SATUAN ROYALTY QUARRY KET.

(Rp) ( Km )

1. M01 - P a s i r Pasang M3 83.000,00 10,00 Ke Base Camp

M01 - P a s i r Beton M3 82.000,00 25,00 Ke Lokasi Pek.

2. M02 - Batu Kali M3 83.000,00 12,00 Ke Lokasi Pek.

3. M06 - Batu Belah/Batu Quarry Besar M3 83.000,00 12,00 Ke Lokasi Pek.

4. M07 - Gravel M3 70.000,00 10,00 Ke Base Camp

5. M10 - Aspal Cement (Pelabuhan) KG Ke Base Camp-

6. M16 - S i r t u M3 50.000,00 10,00 Ke Lokasi Pek.

7. M44 - Pasir Urug M3 46.000,00 3,00 Ke Lokasi Pek.

8 M08 - Tanah Timbun M3 36.000,00 3,00 Ke Lokasi Pek.

9 M09 - Material Pilihan M3 57.000,00 8,00 Ke Lokasi Pek.

Catatan : Harga Royalty sudah memperhitungkan biaya retribusi galian c

(26)

HARGA

No. URAIAN KODE KOEF. SATUAN SATUAN

(Rp.) I. ASUMSI

1 Menggunakan alat berat 2 Kondisi Jalan : baik

3 Jarak Quarry ke lokasi Base Camp L 10,00 Km

4 Harga satuan pasir di Quarry RpM01 1,00 M3 83.000,00

5 Harga Satuan Dasar Excavator RpE10 1,00 Jam 708.867,65

6 Harga Satuan Dasar Dump Truck RpE09 1,00 Jam 415.389,50

7 Berat volume pasir Bil 1,42 ton/m3

II. URUTAN KERJA 1 Pasir digali dengan Excavator 2 Excavator sekaligus memuat pasir hasil

galian ke dalam Dump Truck

3 Dump Truck mengangkut pasir ke lokasi Base Camp

III. PERHITUNGAN

EXCAVATOR (E10)

Kapasitas Bucket V 0,93 M3

Faktor Bucket Fb 0,90 -

Faktor Efisiensi alat Fa 0,83 -

Waktu siklus Ts1

- Menggali / memuat T1 0,50 menit

- Lain-lain T2 0,50 menit

Ts1 1,00 menit

Kap. Prod. / jam =

V x Fb x Fa x 60 Q1 41,6826 M3 / Jam

Ts1

Biaya Excavator / M3 = (1 : Q1) x RpE10 Rp1 17.006,32 Rupiah

DUMP TRUCK (E09)

Kapasitas bak V 4,00 ton

Faktor efisiensi alat Fa 0,83 -

Kecepatan rata-rata bermuatan v1 30,00 KM/Jam

Kecepatan rata-rata kosong v2 40,00 KM/Jam

Waktu siklus Ts2

- Muat = (V x 60)/Q1 x Bil) T1 4,05 menit

- Waktu tempuh isi = (L/v1) x 60 T2 20,00 menit

- Waktu tempuh kosong = (L/v2) x 60 T3 15,00 menit

Ts2 40,05 menit

Kapasitas Produksi / Jam =

V x Fa x 60 Q2 3,50 M3 / Jam

Ts2 x Bil

Biaya Dump Truck / M3 = (1 : Q2) x RpE08 Rp2 118.606,63 Rupiah

IV. HARGA SATUAN DASAR BAHAN DI LOKASI BASE CAMP Harga Satuan Dasar Pasir =

( RpM01 + Rp1 + Rp2 ) M01 218.612,95 Rupiah

(27)

ANALISA HARGA DASAR SATUAN BAHAN

Jenis : M02 - Batu Kali Lokasi : Quarry Tujuan : Lokasi Pekerjaan

HARGA

No. URAIAN KODE KOEF. SATUAN SATUAN

(Rp.) I. ASUMSI

1 Menggunakan alat berat 2 Kondisi Jalan : baik

3 Jarak Quarry ke Lokasi Pekerjaan L 12,00 Km

4 Harga satuan batu kali di Quarry RpM02 1,00 M3 83.000,00

5 Harga Satuan Dasar Excavator RpE10 1,00 Jam 708.867,65

6 Harga Satuan Dasar Dump Truck RpE09 1,00 Jam 415.389,50

7 Berat volume batu kali Bil 1,44 ton/m3

II. URUTAN KERJA

1 Batu kali digali dengan Excavator 2 Excavator sekaligus memuat batu kali

hasil galian ke dalam Dump Truck 3 Dump Truck mengangkut batu kali ke

lokasi pekerjaan III. PERHITUNGAN

EXCAVATOR (E10)

Kapasitas Bucket V 0,93 M3

Faktor Bucket Fb 0,75 -

Faktor Efisiensi alat Fa 0,83 -

Waktu siklus Ts1

- Menggali / memuat T1 0,75 menit

Ts1 1,25 menit

Kap. Prod. / jam =

V x Fb x Fa x 60 Q1 27,7884 M3 / Jam

Ts1

Biaya Excavator / M3 = (1 : Q1) x RpE10 Rp1 25.509,48 Rupiah

DUMP TRUCK (E09)

Kapasitas bak V 4,00 ton

Faktor efisiensi alat Fa 0,83 -

Kecepatan rata-rata bermuatan v1 30,00 KM/Jam

Kecepatan rata-rata kosong v2 40,00 KM/Jam

Waktu siklus Ts2

- Muat = (V x 60)/(Q1 x Bil) T1 6,00 menit

- Waktu tempuh isi = (L/v1) x 60 T2 24,00 menit

- Waktu tempuh kosong = (L/v2) x 60 T3 18,00 menit

Ts2 49,00 menit

Kapasitas Produksi / Jam =

V x Fa x 60 Q2 2,82 M3 / Jam

Ts2 x Bil

Biaya Dump Truck / M3 = (1 : Q2) x RpE08 Rp2 147.131,08 Rupiah

IV. HARGA SATUAN DASAR BAHAN DI LOKASI PEKERJAAN Harga Satuan Dasar Batu kali =

( RpM02 + Rp1 + Rp2 ) M02 255.640,56 Rupiah
