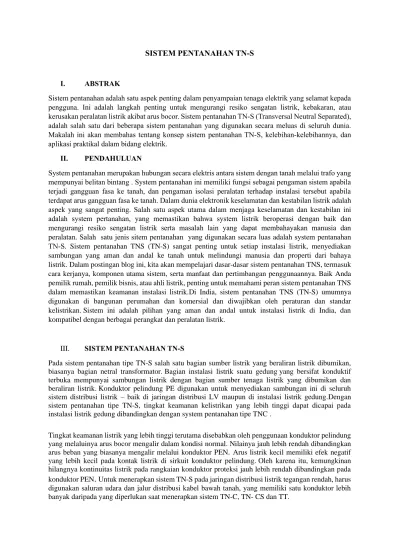

SISTEM PENTANAHAN TN-S
I. ABSTRAK
Sistem pentanahan adalah satu aspek penting dalam penyampaian tenaga elektrik yang selamat kepada pengguna. Ini adalah langkah penting untuk mengurangi resiko sengatan listrik, kebakaran, atau kerusakan peralatan listrik akibat arus bocor. Sistem pentanahan TN-S (Transversal Neutral Separated), adalah salah satu dari beberapa sistem pentanahan yang digunakan secara meluas di seluruh dunia.
Makalah ini akan membahas tentang konsep sistem pentanahan TN-S, kelebihan-kelebihannya, dan aplikasi praktikal dalam bidang elektrik.
II. PENDAHULUAN
System pentanahan merupakan hubungan secara elektris antara sistem dengan tanah melalui trafo yang mempunyai belitan bintang . System pentanahan ini memiliki fungsi sebagai pengaman sistem apabila terjadi gangguan fasa ke tanah, dan pengaman isolasi peralatan terhadap instalasi tersebut apabila terdapat arus gangguan fasa ke tanah. Dalam dunia elektronik keselamatan dan kestabilan listrik adalah aspek yang sangat penting. Salah satu aspek utama dalam menjaga keselamatan dan kestabilan ini adalah system pertanahan, yang memastikan bahwa system listrik beroperasi dengan baik dan mengurangi resiko sengatan listrik serta masalah lain yang dapat membahayakan manusia dan peralatan. Salah satu jenis sitem pentanahan yang digunakan secara luas adalah system pentanahan TN-S. Sistem pentanahan TNS (TN-S) sangat penting untuk setiap instalasi listrik, menyediakan sambungan yang aman dan andal ke tanah untuk melindungi manusia dan properti dari bahaya listrik. Dalam postingan blog ini, kita akan mempelajari dasar-dasar sistem pentanahan TNS, termasuk cara kerjanya, komponen utama sistem, serta manfaat dan pertimbangan penggunaannya. Baik Anda pemilik rumah, pemilik bisnis, atau ahli listrik, penting untuk memahami peran sistem pentanahan TNS dalam memastikan keamanan instalasi listrik.Di India, sistem pentanahan TNS (TN-S) umumnya digunakan di bangunan perumahan dan komersial dan diwajibkan oleh peraturan dan standar kelistrikan. Sistem ini adalah pilihan yang aman dan andal untuk instalasi listrik di India, dan kompatibel dengan berbagai perangkat dan peralatan listrik.
III. SISTEM PENTANAHAN TN-S
Pada sistem pentanahan tipe TN-S salah satu bagian sumber listrik yang beraliran listrik dibumikan, biasanya bagian netral transformator. Bagian instalasi listrik suatu gedung yang bersifat konduktif terbuka mempunyai sambungan listrik dengan bagian sumber tenaga listrik yang dibumikan dan beraliran listrik. Konduktor pelindung PE digunakan untuk menyediakan sambungan ini di seluruh sistem distribusi listrik – baik di jaringan distribusi LV maupun di instalasi listrik gedung.Dengan sistem pentanahan tipe TN-S, tingkat keamanan kelistrikan yang lebih tinggi dapat dicapai pada instalasi listrik gedung dibandingkan dengan system pentanahan tipe TNC .
Tingkat keamanan listrik yang lebih tinggi terutama disebabkan oleh penggunaan konduktor pelindung yang melaluinya arus bocor mengalir dalam kondisi normal. Nilainya jauh lebih rendah dibandingkan arus beban yang biasanya mengalir melalui konduktor PEN. Arus listrik kecil memiliki efek negatif yang lebih kecil pada kontak listrik di sirkuit konduktor pelindung. Oleh karena itu, kemungkinan hilangnya kontinuitas listrik pada rangkaian konduktor proteksi jauh lebih rendah dibandingkan pada konduktor PEN
.
Untuk menerapkan sistem TN-S pada jaringan distribusi listrik tegangan rendah, harus digunakan saluran udara dan jalur distribusi kabel bawah tanah, yang memiliki satu konduktor lebih banyak daripada yang diperlukan saat menerapkan sistem TN-C, TN- CS dan TT.Tujuan utama sistem pentanahan TNS (TN-S) adalah untuk menjamin keselamatan instalasi listrik dan melindungi manusia dan properti dari bahaya listrik. Hal ini dicapai dengan menyediakan sambungan resistansi rendah ke tanah, yang membantu menghilangkan arus listrik dan mencegah sengatan listrik atau kebakaran.
Dalam sistem pentanahan TNS, suplai listrik dihubungkan ke konduktor “netral” (N), dan konduktor bumi (S) dihubungkan ke struktur logam, seperti pipa air logam atau batang logam, yang ditanam di dalam tanah. tanah. Instalasi listrik dihubungkan dengan penghantar “hidup” (T). Jika terjadi gangguan pada instalasi listrik (seperti korsleting), arus gangguan akan mengalir melalui penghantar bumi ke tanah, bukan melalui instalasi listrik atau orang yang menggunakannya. Hal ini membantu mencegah sengatan listrik dan kerusakan pada instalasi listrik.Penting untuk dicatat bahwa sistem pentanahan TNS tidak akan mencegah terjadinya gangguan atau korsleting, namun akan membantu memastikan bahwa arus gangguan dibuang dengan aman ke tanah, sehingga melindungi manusia dan harta benda dari bahaya listrik.
3.1 Tujuan Sistem Pentanahan
Sistem Pentanahan dipasang bertujuan untuk mengamankan manusia dari : a. Tegangan sentuh tidak langsung
Tegangan sentuh tidak langsung adalah tegangan pada bagian alat/ komponen/ rangkaian/
instalasi yang secara normal tidak dilalui arus namun akibat kegagalan isolasi pada peralatan tersebut maka bagian – bagian tersebut mempunyi tegangan terhadap tanah.
Bila tidak ada petanahan, maka tegangan sentuh tersebut sama tingginya dengan tegangan kerja (tegangan langsung). Hal ini sudah tentu membahayakan manusia yang mengoprasikannya atau yang ada di sekitar tempat itu.
Selama alat pengaman arus lebih tidak bekerja memutuskan rangkaian, keadaan ini akan tetap bertahan. Namun dengan adanya pentanahan secara baik, kemungkinan tegangan sentuh selama terjadi gangguan dibatasi pada tingkat aman. Yaitu maksimum 50 Volt (V) untuk tegangan bolak balik (AC).
Gambar diatas adalah contoh terjadinya tegangan sentuh tidak langsung dari body peralatan elektronik. Pada gambar tersebut terlihat jelas perbedaan antara sebelum dan sesudah ada pentanahan (grounding) pada alat yang berbody logam.
Pada keadaan sebelum diketanahkan, bila terjadi gangguan (arus bocor), maka selungkup alat mempunyai tegangan terhadap tanah sama dengan tegangan sumber (tegangan antara fasa dan Netral). Tegangan ini tentu sangat membahayakan operator atau orang yang
menyentuh selungkup alat tersebut dan pengaman arus beban lebih tidak bekerja memutuskan aliran bila tidak melampaui batas kerjanya.
b. Tegangan eksposur
Tegangan eksposur adalah tegangan Ketika terjadinya gangguan tanah dengan arus yang besar, akan memungkinkan timbulnya beda potensial antara bagian – bagian yang dilalui arus dan antara bagian – bagian yang tidak dilalui arus terhadapat tanah
Tegangan ini bisa menimbulkan busur tanah (grounding arc) yang memungkinkan terjadinya kebakaran bahkan ledakan. Dengan adanya sistem pentanahan, akan membuat potensial semua bagian struktur, peralatan dan prmukaan tanah menjadi sam (uniform) shingga mencegah terjadinya loncatan listrik dari bagian peralatan ke tanah.
Selain itu, ketika terjadi gangguan tanah, tegangan fasa yang mengalami ganguan akan menurun. Pnurunan tegangan ini sangat menggangu karja paralel generator-generator sehingga secara ksluruhan akan mengganggu kinerja sistem tenaga.
c. Tegangan langkah
Tegangan langkah adalah tegangan yang terjadi akibat arus gangguan yang melewati tanah.
Arus gangguan ini relatif besar dan apabila mengalir dari tempat terjadinya gangguan kembali ke sumber (titik Netral) malalui tanah yang mempunyai tahanan relatif besar maka tegangan di permukaan tanah akan menjadi tinggi.
Gambar diatas menunjukkan bahwa satu tangan memegang dudukan lampu dan tangan satunya lagi memegang krain air. Diantara kran air dan dudukan lampu dalam keadaan normal tidak bertegangan. Tetapi ketika terjadi gangguan ketanah, arus mengalir kembali ke sumber melalui pentanahan Ra dan Rb. Adanya aliran arus gangguan ini menimbulkan
tegangan antara letak dangguan dan Ra sebesar Vf dan antara krain air dan dudukdan lampu sebesar Vb.
Besar tegangan ini ditentukan oleh besar arus gangguan dan tahanan pentanahannya.
Semakin besar arus dan tahanan maka. Akan semakin besar pula tegangan sentuhnya.
Pada gambar diatas dijelaskan bahwa dimana ada salah satu saluran fasa yang putus dan menyentuh tanah, maka akan terjadi tegangan eksposur dengan gardien.
Tegangan tersebut ditimbulkan oleh adanya arus gangguan tanah yang besar dan mengalir melalui tanah untuk kembali lagi ke sumber. Gardien tersebut akan semakin menurun searah dengan semakin jaunya jarak dari gangguan tersebut
Tegangan ini akan sangat membahayakan orang yang ada diatas permukaan tanah disekitar tempat tersebut terjadinya gangguan, walaupun yang bersangkutan tidak meyentuh bagian bagian mesin.
Tegangan ini adalah tegangan antar kaki dan kearah itulah kemudian disebut tegangan langkah. Untuk mengamakan tegangan langkah inilah pentanahan dilakukan. Tegangan langkah dibatasi serendah mungkin dan dalam waktu yang sependek – pendeknya. Besar tegangan langkah diminimalisir dengan sistem pentanahan (grounding) sedangkan waktu pemutusan dilakukan dengan peralatan pengaman.
3.2 Karakteristik pentanahan TN-S
Adapun ciri ciri dari system pentanahan TNS berikut adalah:
• Ketika sistem berjalan normal, tidak ada arus pada jalur proteksi khusus, tetapi terdapat arus yang tidak seimbang pada jalur nol yang berfungsi. Tidak ada tegangan pada saluran PE ke tanah, sehingga proteksi nol pada cangkang logam peralatan listrik dihubungkan ke saluran proteksi khusus PE, yang aman dan andal.
• Saluran netral yang berfungsi hanya digunakan sebagai rangkaian beban penerangan satu fasa.
• Jalur proteksi khusus PE tidak boleh memutus jalur, juga tidak boleh masuk ke saklar kebocoran.
• Apabila digunakan pelindung kebocoran pentanahan pada saluran L maka saluran nol yang berfungsi tidak boleh dibumikan berulang kali, dan saluran PE telah dibumikan berulang kali, namun tidak melewati pelindung kebocoran bumi, sehingga pelindung kebocoran juga dapat dipasang pada saluran L catu daya sistem TNS.
• Sistem pentanahan TNS aman dan andal, cocok untuk sistem catu daya tegangan rendah seperti bangunan industri dan sipil. Sistem ini harus digunakan sebelum pekerjaan konstruksi dimulai.
• Sistem TNS dapat digunakan bahkan dengan konduktor fleksibel dan saluran kecil.
• Karena pemisahan konduktor netral dan konduktor proteksi, sistem ini menyediakan PE yang bersih (sistem komputer dan bangunan dengan risiko khusus).
• Konsumen besar mungkin memiliki satu atau lebih trafo HV/LV yang didedikasikan untuk pemasangannya dan dipasang berdekatan atau di dalam lokasinya. Dalam situasi seperti ini, bentuk sistem pentanahan yang umum adalah TNS.
Kode huruf yang digunakan untuk sebutan jenis system pentanhan mempunyai arti sebagai berikut.
Huruf pertama menentukan ada tidaknya pentanahan pada bagian aktif sumber listrik:
• T – satu bagian aktif dari sumber listrik dibumikan.Tambahan konduktor PEN, PEM, PEL dan konduktor pentanahan pelindung (PE) pada jaringan distribusi listrik (jika ada) dapat disediakan.
Huruf kedua mengatur pentanahan pada bagian instalasi listrik yang bersifat konduktif terbuka atau adanya sambungan listrik antara bagian konduktif terbuka tersebut dengan bagian aktif sumber tenaga yang dibumikan:
• N – bagian konduktif terbuka mempunyai hubungan langsung dengan bagian aktif yang dibumikan dari sumber listrik yang dilaksanakan oleh konduktor PEN, PEM, PEL atau konduktor pentanahan pelindung (PE).
Huruf N berikutnya setelahnya menentukan bagaimana sambungan listrik antara bagian aktif yang dibumikan dari sumber listrik dan bagian konduktif terbuka dari instalasi listrik dilakukan dalam sistem distribusi , dan juga menetapkan ciri-ciri susunan konduktor yang menjalankan fungsinya.
konduktor pentanahan pelindung (PE) dan konduktor netral (N), tengah (M) atau saluran pentanahan (LE) dalam sistem distribusi.
• S – sambungan khusus disediakan di seluruh sistem distribusi melalui konduktor pentanahan pelindung (PE). Fungsi konduktor pentanahan proteksi dan konduktor saluran netral, tengah atau bumi disediakan di seluruh sistem distribusi melalui konduktor terpisah – konduktor pentanahan proteksi dan konduktor saluran netral, tengah atau bumi.
Pada sistem pentanahan TNS , terdapat terminal pentanahan pada posisi listrik masuk. Terminal pentanahan ini dihubungkan dengan konduktor pelindung suplai (PE) kembali ke titik awal (netral) belitan sekunder transformator suplai, yang pada titik tersebut juga dihubungkan ke elektroda pentanahan. Konduktor bumi biasanya berbentuk pelindung dan selubung (jika ada) dari kabel suplai bawah tanah. Sistem ditunjukkan secara diagram pada gambar di bawah ini.
Pada gambar
diagram yang kedua yaitu gambar system TN-S 3 fasa 4 kawat. Diagram 1 menunjukan
• 1- pentanahan pada sumber listrik
• 2 – pengaturan pentanahan pada instalasi listrik suatu bangunan
• 3 – bagian konduktif terbuka
• 4 – kontak pelindung stopkontak
• TS – gardu trafo
• UC – kabel bawah tanah
• OL – saluran udara
Adapun hal hal yang harus diperhatikan Ketika merancang system pentanahan TN-S untuk lokasi atau jenis bangunan tertentu :
Diagram gambar 1
Diagram gambar 2
1. Kode dan standar lokal: Penting untuk mematuhi kode dan standar kelistrikan lokal saat merancang sistem pentanahan TNS. Kode dan standar ini akan menentukan persyaratan minimum untuk sistem pentanahan di area tersebut, termasuk bahan yang dapat digunakan, ukuran konduktor pentanahan dan elektroda pentanahan , serta batas resistansi pentanahan . Untuk India, lihat IS 3043 (2018) – Kode Praktik Pentanahan dan Kode Bangunan Nasional (2016) saat merancang sistem pentanahan.
2. Kondisi tanah: Kondisi tanah di lokasi instalasi listrik dapat berdampak pada desain sistem pentanahan TNS. Misalnya, jika tanah sangat resistif (seperti tanah kering dan berpasir), mungkin perlu menggunakan elektroda pentanahan yang lebih besar atau melakukan tindakan khusus (seperti menggunakan pentanahan kimia) untuk memastikan bahwa resistansi pentanahan berada dalam batas yang dapat diterima. .
3. Bahan bangunan: Bahan yang digunakan dalam konstruksi bangunan juga dapat mempengaruhi desain sistem pentanahan TNS. Misalnya, jika bangunan terbuat dari bahan yang tidak konduktif (seperti beton atau batu bata), mungkin perlu menggunakan elektroda pentanahan dengan luas permukaan yang lebih besar untuk memastikan sambungan dengan resistansi rendah ke tanah.
4. Ukuran dan kompleksitas instalasi listrik: Ukuran dan kompleksitas instalasi listrik juga akan mempengaruhi desain sistem pentanahan TNS. Instalasi yang lebih besar atau lebih kompleks mungkin memerlukan sistem pentanahan yang lebih kuat dengan konduktor pentanahan dan elektroda pentanahan yang lebih besar, dan mungkin juga memerlukan perangkat pelindung tambahan (seperti pemutus arus atau sekering).
3.3 Komponen system pentanahan TN-S
Komponen utama system pentanahan TN-S antara lain:
1. Konduktor Bumi : Ini adalah konduktor (biasanya terbuat dari tembaga atau aluminium) yang digunakan untuk menghubungkan instalasi listrik ke tanah. Dalam sistem pentanahan TNS, konduktor bumi (S) dihubungkan ke struktur logam (seperti pipa air logam atau batang logam) yang terkubur di dalam tanah.
2. Konduktor netral : Merupakan konduktor (biasanya terbuat dari tembaga atau alumunium) yang digunakan untuk menghubungkan instalasi listrik ke titik netral sumber listrik. Dalam sistem pentanahan TNS, konduktor netral (N) dihubungkan ke suplai listrik.
3. Konduktor aktif : Ini adalah konduktor (biasanya terbuat dari tembaga atau aluminium) yang digunakan untuk mengalirkan arus listrik dari sumber listrik ke instalasi listrik. Pada sistem pentanahan TNS, penghantar hidup (T) dihubungkan dengan instalasi listrik.
4. Elektroda pentanahan : Ini adalah struktur logam (seperti batang logam atau pipa air) yang ditanam di dalam tanah dan digunakan untuk menyediakan sambungan resistansi rendah ke bumi. Dalam sistem pentanahan TNS, konduktor bumi (S) dihubungkan ke elektroda pentanahan .
5. Alat pelindung : Merupakan alat (seperti pemutus arus atau sekring) yang digunakan untuk melindungi instalasi listrik dari kondisi arus lebih atau korsleting.
6. Pengkabelan : Merupakan konduktor (biasanya terbuat dari tembaga atau alumunium) yang digunakan untuk menghubungkan berbagai komponen instalasi listrik.
3.3.1 Jenis – Jenis elektroda pentanahan
Adapun jenis-jenis elektroda pentanahan adalah sebagai berikut : a. Elektroda batang (ROD)
Elekroda batang adalah elektroda dari pipa atau besi profil yang dipasangkan ke dalam tanah. Elektroda ini merupakan elektroda yang pertama kali digunakan sekalis menjadi landasan teori – teori baru dari elektrodajenis lain.
Secara teknis, elektroda batang ini mudah pemasangannya, yaitu dengan menancabkannya kedalam tanah.kelebih elekroda jenis batang (ROD) adalah tidak memerlukan lahan yang luas. Elektroda ini sering digunakan pada gardu – gardu induk.
Berikut rumus tahanan pentanahan untuk elektroda batang (ROD) :
Dengan keterangan :
RG = Tahanan pentanahan (ohm)
RR = Tahanan Pentanahan untuk batang tunggal (ohm) Ρ = Tahanan jenis tanah (ohm-meter)
LR = panjang elektroda (meter) AR = diameter elekroda (meter) b. Eletroda pelat
Elektroda plat adalah elektroda dari bahan pelat logam (utuh atau berlubang) atau dari kawat kasa. Elektroda ini digunakan bila diinginkan tahanan pentanahan yang kecil dan sulit diperoleh dengan menggunakan jenis – jenis elektroda yang lain. Pada umumnya elektroda ini ditanam dalam.
Rumus tahanan pentanahan untuk elektroda batang (ROD) :
Yaitu :
RP = tahanan pentanahan pelat (ohm) P = tahanan jenis tanah (ohm-meter) LP = panjang pelat (m)
WP = lebar pelat (m) TP = tebal pelat (m) c. Elektroda Pita
Elektroda pita adalah elektroda yang terbuat dari hantaran berbentuk pita atau berpenampang bulat atau hantaran pilin yang pada umumnya ditanam secara dalam.
Pemasangan eketroda jenis ini akan sulit dilakukan bila mendapati lapisan – lapisan tanah yang berbatu.
Disamping sulit pemasangannya, untuk mendapati nilai tahanan yang rendah juga akan bermasalah. Untuk mengatasi hal tersebut pemasangan secara vertikal kedalam tanah dapat dilakukan dengan menanam batang hantaran secara horizontal dan dangkal.
Disamping itu, ternyata tahanan pentanahan yang dihasilkan sangat dipengaruhi oleh bentuk konfigurasi elektrodanya, seperti dalam bentuk melingkar, radial atau kombinasi antar keduanya.
Berikut rumus dari perhitungannya :
Dimana :
RW = Tahanan dengan kisi – kisi (grid) kawat (ohm) P = Tahanan jenis tanah (Ohm-meter)
LW = panjang total grid kawat (m) dW = Diameter kawat (m)
AW = Luasan yang dicakup oleh grid (m²0) ZW = kedalaman penanaman (m)
3.4 PENERAPAN SISTEM PENTANAHAN TN-S
Sistem pentanahan TN-S banyak digunakan dalam berbagai aplikasi kelistrikan. Beberapa contoh Penerapannya antara lain:
1. Bangunan perumahan : Rumah dan bangunan tempat tinggal sering kali menggunakan sistem grounding TN-S untuk memberikan perlindungan terhadap arus bocor dan sengatan listrik.
2. Bangunan Komersial: Bangunan komersial seperti perkantoran, restoran, dan pusat perbelanjaan juga mengadopsi sistem grounding TN-S untuk keselamatan penghuni dan peralatan listrik.
3. Pabrik dan Industri: Industri yang mengoperasikan alat berat dan sistem tenaga sering kali mengandalkan sistem grounding TN-S untuk melindungi pekerja dan peralatannya.
Penting untuk dicatat bahwa sistem pentanahan TNS tidak akan mencegah terjadinya gangguan atau korsleting, namun akan membantu memastikan bahwa arus gangguan dibuang dengan aman ke tanah, sehingga melindungi manusia dan harta benda dari bahaya listrik.
3.5 POTENSI BAHAYA PENTANAHAN TN-S
Meskipun sistem pentanahan TN-S itu dibilang paling aman dibandingkan dengan system pentanahan yang lain, tetapi tidak menutup kemungkinan akan terjadinya bahaya yang ditimbulkan dari system tersebut. Adapun potensi bahaya yang terkait dengan pentanahan/pentanahan TN-S antara lain:
1. Sengatan listrik : Jika sistem pentanahan TNS tidak berfungsi dengan baik, maka terdapat resiko sengatan listrik bagi orang yang menggunakan instalasi listrik tersebut. Hal ini dapat disebabkan oleh berbagai faktor, seperti rusaknya konduktor pentanahan atau elektroda pentanahan, atau kegagalan perangkat pelindung (seperti pemutus arus atau sekring). Untuk memitigasi risiko ini, penting untuk memeriksa dan memelihara sistem pentanahan TNS secara rutin, dan memastikan bahwa sistem tersebut dirancang dan dipasang dengan benar sesuai dengan kode dan standar kelistrikan yang relevan.
2. Kebakaran : Jika sistem pentanahan TNS tidak berfungsi dengan baik maka terdapat resiko kebakaran listrik yang disebabkan oleh penumpukan arus listrik pada instalasi listrik. Untuk memitigasi risiko ini, penting untuk memeriksa dan memelihara sistem pentanahan TNS secara rutin, dan memastikan bahwa sistem tersebut dirancang dan dipasang dengan benar sesuai dengan kode dan standar kelistrikan yang relevan.
3. Korosi: Bahan yang digunakan dalam sistem pentanahan TNS, seperti konduktor tembaga atau aluminium dan struktur logam (seperti batang logam atau pipa air), rentan terhadap korosi seiring berjalannya waktu. Hal ini dapat mempengaruhi kinerja sistem pentanahan TNS dan meningkatkan risiko bahaya listrik. Untuk memitigasi risiko ini, penting untuk menggunakan bahan tahan korosi saat merancang dan memasang sistem pentanahan TNS, serta memeriksa dan memelihara sistem secara berkala untuk memastikan sistem berfungsi dengan baik.
Inilah sebabnya mengapa sangat penting untuk memelihara dengan baik Sistem Pentanahan yang kita terapkan, karena seaman apapun itu kalau tidak dilakukannya perawatan akan percuma saja.
3.6 PEMELIHARAAN SISTEM PENTANAHAN TN-S
Ada beberapa langkah yang dapat Anda lakukan untuk merawat sistem pentanahan TN-S dengan baik:
1. Lakukan inspeksi rutin: Penting untuk memeriksa komponen sistem pentanahan TNS Anda secara rutin untuk memastikan komponen dalam kondisi baik dan berfungsi dengan baik. Hal ini harus mencakup pemeriksaan kondisi konduktor pentanahan, elektroda pentanahan, dan perangkat pelindung apa pun (seperti pemutus arus atau sekring).
2. Uji resistansi pentanahan: Resistansi pentanahan pada sistem pentanahan TNS harus diuji secara berkala untuk memastikan bahwa resistansi tersebut berada dalam batas yang dapat diterima. Hal ini dapat dilakukan dengan menggunakan alat penguji resistansi pentanahan.
3. Perbaiki atau ganti komponen yang rusak: Jika ada komponen sistem pentanahan TNS Anda yang rusak atau tidak berfungsi dengan baik, komponen tersebut harus diperbaiki atau diganti sesegera mungkin untuk memastikan keamanan dan keandalan instalasi listrik.
4. Ikuti prosedur yang benar saat melakukan perubahan pada instalasi listrik: Setiap perubahan atau modifikasi pada instalasi listrik harus dilakukan oleh teknisi listrik yang berkualifikasi, dan harus dilakukan sesuai dengan peraturan dan standar kelistrikan yang relevan.
5. Ikuti prosedur yang benar saat menggunakan peralatan listrik: Penting untuk menggunakan peralatan listrik sesuai dengan petunjuk pabriknya dan mencabutnya bila tidak digunakan.
IV. KESIMPULAN
Sistem Pentanahan TN-S merupakan salah satu jenis sistem grounding listrik yang penting dalam konstruksi kelistrikan dan lingkungan industri. Dalam sistem ini, netral dan ground dipisahkan sepenuhnya, dengan netral tidak bersentuhan langsung dengan ground. Keunggulan sistem TN-S meliputi keamanan, stabilitas, perawatan mudah, dan beragam aplikasi yang sesuai.
Dengan pemisahan netral dan ground, sistem TN-S memberikan tingkat keamanan yang tinggi kepada konsumen listrik, sehingga mengurangi risiko sengatan listrik. Ia juga mampu bekerja dengan baik dalam berbagai kondisi, termasuk saat terjadi gangguan listrik, dan pemisahan ini membantu menghindari masalah seperti "ground loop".
Sistem TN-S mudah perawatannya dan memudahkan pendeteksian permasalahan pada sistem kelistrikan. Ini menjadikannya pilihan yang baik untuk bangunan perumahan, industri, dan komersial.
Oleh karena itu, kesimpulannya, sistem grounding TN-S merupakan pilihan tepat untuk yang mengutamakan keselamatan, kelayakan, dan stabilitas pada sistem penyediaan tenaga listrik
