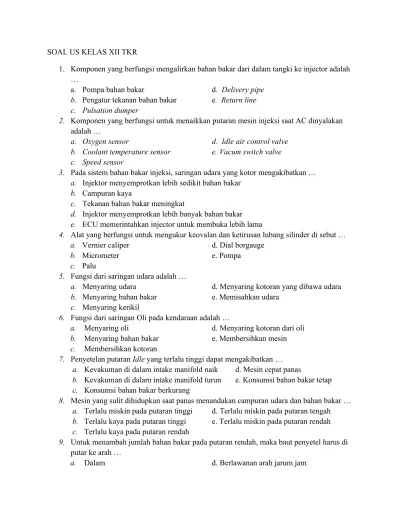

SOAL US KELAS XII TKR
1. Komponen yang berfungsi mengalirkan bahan bakar dari dalam tangki ke injector adalah
…
a. Pompa bahan bakar d. Delivery pipe b. Pengatur tekanan bahan bakar e. Return line c. Pulsation dumper
2. Komponen yang berfungsi untuk menaikkan putaran mesin injeksi saat AC dinyalakan adalah …
a. Oxygen sensor d. Idle air control valve b. Coolant temperature sensor e. Vacum switch valve c. Speed sensor
3. Pada sistem bahan bakar injeksi, saringan udara yang kotor mengakibatkan … a. Injektor menyemprotkan lebih sedikit bahan bakar
b. Campuran kaya
c. Tekanan bahan bakar meningkat
d. Injektor menyemprotkan lebih banyak bahan bakar e. ECU memerintahkan injector untuk membuka lebih lama
4. Alat yang berfungsi untuk mengukur keovalan dan ketirusan lubang silinder di sebut …
a. Vernier caliper d. Dial borgauge
b. Micrometer e. Pompa
c. Palu
5. Fungsi dari saringan udara adalah …
a. Menyaring udara d. Menyaring kotoran yang dibawa udara b. Menyaring bahan bakar e. Memisahkan udara
c. Menyaring kerikil
6. Fungsi dari saringan Oli pada kendaraan adalah …
a. Menyaring oli d. Menyaring kotoran dari oli b. Menyaring bahan bakar e. Membersihkan mesin c. Membersihkan kotoran
7. Penyetelan putaran Idle yang terlalu tinggi dapat mengakibatkan … a. Kevakuman di dalam intake manifold naik d. Mesin cepat panas
b. Kevakuman di dalam intake manifold turun e. Konsumsi bahan bakar tetap c. Konsumsi bahan bakar berkurang
8. Mesin yang sulit dihidupkan saat panas menandakan campuran udara dan bahan bakar … a. Terlalu miskin pada putaran tinggi d. Terlalu miskin pada putaran tengah b. Terlalu kaya pada putaran tinggi e. Terlalu miskin pada putaran rendah c. Terlalu kaya pada putaran rendah
9. Untuk menambah jumlah bahan bakar pada putaran rendah, maka baut penyetel harus di putar ke arah …
a. Dalam d. Berlawanan arah jarum jam
b. Bawah e. Searah jarum jam c. Atas
10.Bahan bakar yang menguap sangat berbahaya bila terhirup oleh manusia. Gas yang dihasilkan dari uap bahan bakar disebut …
a. HC d. CO₂
b. CO e. H SO₂ ₄
c. NOₓ
11. Jenis mekanisme katup dengan posisi camshaft berada di blok cylinder adalah tipe …
a. SOHC c. HLA e. VVT-i
b. OHC d. DOHC
12. Alat yang digunakan untuk membuka dan memasang katup adalah … a. Piston ring kompresor d. Ring guide
b. Ring expander e. Spring valve kompresor c. Kunci T
13. Sistem ini didasarkan pada pengukuran tekanan udara yang masuk kedalam manifold pemasukan adalah efi dengan tipe ....
a. TIPE D-tronik d. Tipe U b. Tipe L-tronik e. Tipe C c. Tipe E
14. Komponen mesin yang berfungsi untuk merubah gerak naik turun piston menjadi gerak putar adalah ….
a. Camshaft d. Valve guide b. Crankshaft e. Sproket c. Rocker shaft
15. Komponen mesin yang berfungsi untuk membuka dan menutup valve sesuai dengan timing yang telah ditentukan adalah …
a. Camshaft d. Valve guide b. Crankshaft e. Sproket c. Rocker shaft
16. Fungsi utama ECU pada sistem Engine manajemen adalah … a. Mengatur jumlah bahan bakar dan waktu penyemprotan b. Mengatur jumlah injeksi dan mengontrol sensor
c. Mengontrol bahan bakar dan sensor
d. Mengatur speed engine dan mengontrol sensor e. Mengontrol laju kendaraan
17. Udara yang mengalir melalui venture akan mengalami…
a. Kenaikan suhu d. Penigkatan kecepatan aliran
b. Penurunan suhu e. Penurunan kecepatan aliran c. Tidak dapat mengalir
18. Untuk mengukur jumlah udara pada sistem EFI digunakan … a. Water temperature sensor
b. Cold start injector c. Circuit opening relay
d. Intake air temperature sensor e. Air flow meter
19. Input utama ECU dalam menentukan jumlah semprotan bensin (Basic injection) pada injektor adalah …
a. Temperatur sensor dengan Engine speed (Rpm) sensor b. Throttle Position Sensor dan vacuum sensor
c. Intake air temperatur sensor dan Air flow sensor d. Air flow sensor dan Engine speed sensor
e. Semua sensor
20. Sensor yang bertugas untuk mengukur kadar oksigen di dalam gas buang adalah … a.Knok Sensor
b.Vehikle Speed Sensor c.Oxygen Sensor d.TPS
e.CTS
21. Pada mesin bensin dengan sistem Engine manajemen system, yang mengatur putaran stasioner (idle) ádalah …
a. Intake air temperatura sensor b. Manifold absolut pressure sensor c. Idle actuator control
d. Speed sensor e. VSS
22. Fuel Pressure Regulator berfungsi untuk …
a. Mengatur tekanan bahan bakar pada delivery Pipe (fuel rail) b. Mengatur tekanan bahan bakar pada tangki bensin
c. Pemasok bensin pada injektor
d. Memanaskan bensin sebelum disemprotkan oleh injector e. Mengatur tekanan bahan bakar pada saringan bensin 23. Fungsi utama dari injector adalah …
a. Mengkabutkan bahan bakar
b. Throttle Position Sensor dan vacuum sensor berkabut c. Merubah bahan bakar menajdi gas
d. Udara menajdi bahan bakar
e. Membaca udara yang masuk ke trottlebody
24. Kegiatan-kegiatan di bawah ini yang termasuk kegiatan perawatan mesin adalah … a. Memeriksa ketinggian air radiator
b. Memeriksa sirkulasi air pendingin c. Menyetel kecepatan stasioner mesin
d. Mengatur speed engine dan mengontrol sensor e. Menyetel celah katup
25. Perhatikan gambar dibawah ini! Pada gambar merupakan proses pemeriksaan komponen sistem pendingin. Apa penyebab kendaraan harus dilakukan pemeriksaan tersebut …
a. Air radiator selalau berkurang serta terjadi panas berlebihan (over heating) b. Over heating dan pompa air bocor
c. Air raditor selalau berkurang dan slang bocor d. Radiator dan salang bocor
e. Pompa air dan seal bocor
26. Dibawah ini adalah fungsi sistem pelumasan kecuali ...
a. Untuk melumasi bagian-bagian mesin yang bergesekan b. Untuk membantu meredam getaran mesin
c. Untuk membantu pendinginan mesin
d. Untuk mencegah terjadi karat pada komponen-komponen mesin e. untuk membuang kotoran kotoran dari mesin
27. Komponen sistem pelumasan berfungsi untuk mendeteksi bila tekanan kerja oli mesin di bawahspesifikasi melalui lampu peringatan tekanan oli ...
a. Switch tekanan oli b. Pompa oli
c. Katup pengatur tekan d. Oli strainer
e. Saringan oli
28. Pada motor 4 tak 4 silinder dengan F.O 1-3-4-2, bila silinder no. 1 sedang melakukan langkah buang, maka silinder lainnya sedang melakukan …
a. Silinder 2 usaha, silinder 3 buang, silinder 4 hisap b. Silinder 2 buang, silinder 3 usaha, silinder 4 hisap c. Silinder 2 hisap, silinder 3 usaha, silinder 4 kompresi d. Silinder 2 usaha, silinder 3 hisap, silinder 4 buang e. Silinder 2 buang, silinder 3 hisap, silinder 4 kompres
29. Sensor oksigen terletak pada....
a. Intake manifold
b. Exhaust manifold ke arah knalpot c. Engine
d. Head silinder e. Block silinder
30. Yang termasuk komponen Cylinder Head pada mesin DOHC Kecuali … a.Valve
b.Valve Keeper c.Camshaft d.Crankshaft e.Valve spring
31. Pada efi tipe L-tronik, sinyal udara yang diberikan didasarkan pada jumlah udara yang msuk pada manifold pemasukan, alat pengukur itu adalah …
a. Pengukuran aliran udara b. Sensor MAF
c. ABS sensor d. Air flow meter e. Knocking sensor
32. Fungsi uatma dadri penggunaan alat gasanalizer adalah …
a. Mengukur proporsi dan kandungan oxygen dari gabungan gas buang b. Mengatur tekanan bahan bakar pada tangki bensin
c. Pemasok gas buang kendaraan d. Memanaskan kenalpot
e. Mengatur bahan bakar yang keluar melaui asap kendaraan
33. Bila Check Engine menyala saat mesin hidup menunjukkan bahwa … a. Terjadi gangguan pada salah satu sensor
b. Terjadi gangguan pada sistem bahan bakar c. Terjadi gangguan pada main relay
d. Terjadi gangguan pada sumber arus ke ECU e. Terjadi gangguan pada engine
34. Jika hasil pengukuran berat jenis elektrolit baterai adalah 1.280 atau lebih, tindakan yang dilakukan adalah ...
a. Tidak diperlukan tindakan.
b. Melakukan pengisian lambat.
c. Melakukan pengisian cepat.
d. Baterai rusak dan perlu diganti.
e. Menambahkan air suling
35. Fungsi dari sensor CKP pada Kendaraan adalah … a. Membaca sensor mati
b. Membaca kerusakan mesin
c. Memberikan informasi mengenai kecepatan putaran mesin serta timing dari pengapian d. Memberikan informasi ke ECU pengapian mati sehingga lampu indicator menyala e. Membaca trable pada kerusakan kendaraan
Essay
1. Tuliskan fungsi poros engkol?
2. Tuliskan fungsi noken as ?
3. Apa kepanjangan VVT-I, ECU, TP Sensor dan ECT ?
4. Pada mesin bensin dengan sistem Engine manajemen system, yang mengatur putaran stasioner (idle) ádalah?
5. Tuliskan Fungsi dari Sensor Oxygen pada kendaraan ?
Kunci jawaban
1. D 6. D 11. B 16. A 21.A 26.B 31.D
2. D 7. D 12. E 17. A 22.A 27.A 32.A
3. D 8. D 13. A 18. E 23.A 28.C 33.A
4. D 9. D 14. B 19. D 24.A 29.B 34.A
5. D 10. D 15. A 20. C 25.A 30.D 35.C
ESAY
1. Berfungsi untuk merubah gerak naik turun piston menjadi gerak putar
2. Untuk membuka dan menutup valve sesuai dengan timing yang telah ditentukan 3. Variable Valve Timing Intelegent, Elektronik Control Unit, Throthle Position Sensor,
Dan Engine Coolent Temperature 4. Idle actuator control/Idle speed control
5. Sensor yang bertugas untuk mengukur kadar oksigen di dalam gas buang
