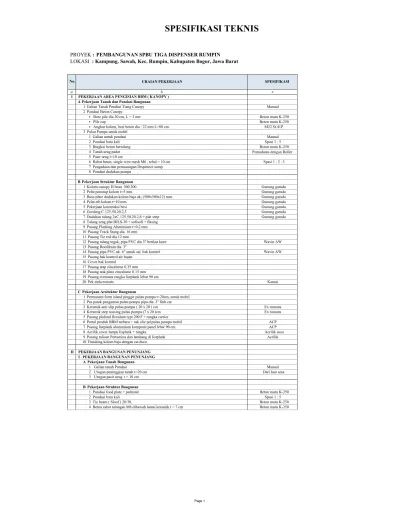

SPESIFIKASI TEKNIS

PROYEK : PEMBANGUNAN SPBU TIGA DISPENSER RUMPIN LOKASI : Kampung. Sawah, Kec. Rumpin, Kabupaten Bogor, Jawa Barat

No. URAIAN PEKERJAAN SPESIFIKASI

a b e

I PEKERJAAN AREA PENGISIAN BBM ( KANOPY ) A Pekerjaan Tanah dan Pondasi Bangunan

1 Galian Tanah Pondasi Tiang Canopy Manual

2 Pondasi Beton Canopy

• Bore pile dia.30 cm, L = 3 mtr Beton mutu K-250

• Pile cap Beton mutu K-250

• Angkur kolom, besi beton dia : 22 mm L=80 cm. M22 St.41P

3 Pulau Pompa untuk mobil

1 Galian untuk pondasi Manual

2 Pondasi batu kali Spasi 1 : 5

3 Bingkai beton bertulang Beton mutu K-250

4 Tanah urug padat Pemadatan dengan Roller

5 Pasir urug t=10 cm

6 Rabat beton, single wire mesh M6 , tebal = 10 cm Spasi 1 : 2 : 3

7 Pengadaan dan pemasangan Dispencer sump 8 Pondasi dudukan pompa

B Pekerjaan Struktur Bangunan

1 Kolom canopy H bean 300.300. Gunung garuda

2 Pelat penutup kolom t=5 mm. Gunung garuda

3 Base-plate dudukan kolom baja uk; (500x500x12) mm. Gunung garuda

4 Pelat-rib kolom t=10 mm. Gunung garuda

5 Pekerjaan konstruksi besi Gunung garuda

6 Gordeng C.125.50.20.2,3 Gunung garuda

7 Dudukan talang 2xC.125.50.20.2,6 + plat strip Gunung garuda

8 Talang seng plat BJLS-30 + sofisofi + flasing 9 Pasang Flashing Aluminium t=0,2 mm 10 Pasang Track Stang dia. 16 mm 11 Pasang Tie rod dia.12 mm

12 Pasang talang tegak, pipa PVC dia 3" berikut knee Wavin AW

13 Pasang Roofdrain dia 3"

14 Pasang pipa PVC uk. 6" untuk sal. bak kontrol Wavin AW

15 Pasang bak kontrol air hujan 16 Cover bak kontrol 17 Pasang atap zincalume 0.35 mm 18 Pasang nok plate zincalume 0.15 mm 19 Pasang cremona rangka listplank lebar 90 cm

20 Pek zinkcromate Kansai

C Pekerjaan Arsitektur Bangunan

1 Permanent form island pinggir pulau pompa t=20cm, untuk mobil 2 Pas patok pengaman pulau pompa pipa dia. 3" finh.cat

3 Keramik anti slip pulau pompa ( 20 x 20 ) cm Ex romans

4 Keramik step nossing pulau pompa (7 x 20 )cm Ex romans

5 Pasang plafond flexalum typt 200 F + rangka carrier

6 Portal produk BBM terbaru + rak olie pd pulau pompa mobil ACP

7 Pasang listplank alumunium komposit panel lebar 90 cm ACP

8 Acrilik cover lampu lisplank + rangka Acrilik susu

9 Pasang tulisan Pertamina dan lambang di listplank Acrilik

10 Finishing kolom baja dengan cat duco II PEKERJAAN BANGUNAN PENUNJANG

I . PEKERJAAN BANGUNAN PENUNJANG A Pekerjaan Tanah Bangunan

1 Galian tanah Pondasi Manual

2 Urugan peninggian tanah t=20 cm Dari luar area

3 Urugan pasir urug t = 10 cm B Pekerjaan Struktur Bangunan

1 Pondasi food plate + pedestal Beton mutu K-250

3 Tie beam ( Sloof ) 20/30, Beton mutu K-250

4 Beton rabat tulangan M6 dibawah lantai keramik.t = 7 cm Beton mutu K-250

(2)

5 Kolom Beton struktur 20/30 Beton mutu K-250

6 Kolom Beton semi struktur 15/20 Beton mutu K-250

7 Kolom Beton praktis15/15, Beton mutu K-225

8 Plate canopy beton bertulang tebal 10 cm Beton mutu K-250

9 Balok Gantung Kusen 15/20 Beton mutu K-250

10 Pondasi rollak ps batu bata

11 Plate lantai beton bertulang tebal 12 cm Beton mutu K-250

13 Meja dapur beton + keramik Beton mutu K-250

14 Rafter ( 2 CNP 125.50.20.2,3 ) Gunung garuda

15 Base plate dudukan rafter Gunung garuda

17 Trekstang dia : 16 mm. Besi beton polos+

spanwartel

18 Tie Rod dia: 12 mm. Besi beton polos + drat &

19 Pasang Flashing zingalume t=0,2mm mur

20 Pasang talang beton Beton mutu K-250

21 Pasang talang tegak, pipa PVC dia 3" berikut knee 22 Pasang Roofdrain dia 3"

23 Pasang atap spandex dengan zinc alume 0.35 mm

C Pekerjaan Arsitektur Bangunan 1 Pekerjaan Pasangan a Pek. Dinding dan Plesteran

- Pas. Rabat dinding 1/2 bata 1 : 3 Spasi 1 : 3

- Pas. dinding 1/2 bata 1 : 5 Spasi 1 : 5

- Plesteran & aci 1 : 3 Spasi 1 : 3

b Pek. Lantai

- Pas. lantai keramik uk 60x60 cm, Polish

- Pas. plin dinding, keramik homogenius uk 10x60 cm Polish

- Pas. lantai keramik uk 20x20 cm,

• Tempat Wudhu - Pas. dinding keramik

• dinding keramik Tempat Wudhu, uk 20x40 cm, c Pek. Clading dinding alucopan

- Clading alumunium composit portal

• Rangka dudukan alucopan panel hollow

• Alumunium composit panel t = 4 mm ACP

- Clading alumunium composit dinding

• Rangka dudukan alucopan panel hollow

• Alumunium composit panel t = 4 mm ACP

2 Pek. Kusen, Pintu dan jendela

a Kusen almunium 3" powder coating warna putih, daun pintu swing kaca polos 8 mm, kaca asahimas dan frame alumunium, engsel, handle dan kunci ex kend (minimarket) kusen alexindo b Kusen almunium 3" powder coating warna putih, daun pintu swing double kaca polos 5 mm, kaca asahimas dan

frame alumunium, engsel, handle dan kunci ex kend (ATM, tangga, gudang ) kusen alexindo c Kusen almunium 3" powder coating warna putih, daun pintu swing spandril, kaca asahimas dan

frame alumunium, engsel, handle dan kunci ex kend (rmh genzet) kusen alexindo d Kusen almunium 3" powder coating warna putih, jendela casemet kaca polos 5 mm, kaca asahimas dan

frame alumunium, engsel, ex kend (mushola) kusen alexindo

e Curtain wall kaca mati, kusen alumunium 3" powder coating warna putih kaca asahimas dan kaca 8 mm polos.

f Bovenly + kaca mati (gudang) kusen alexindo

3 Pek. Langit-langit

a Pas. plafond gypsumboard 9mm rangka hollow steel Jaya board

b Pas. List plafond gypsunboard 4 Pek. Pengecatan

a Cat dinding Interior dana paint

b Cat dinding eksterior dana wattershiel

c Cat plafond Gypsum dana paint

2. PEKERJAAN BANGUNAN PENUNJANG TOILET A Pekerjaan Tanah Bangunan

1 Galian tanah Pondasi batu kali Manual

2 Urugan peninggian tanah t=20 cm Dari luar area

3 Urugan pasir urug t = 10 cm B Pekerjaan Struktur Bangunan

2 Tie beam ( Sloof ) 15/25, Beton mutu K-250

3 Beton rabat tulangan M6 dibawah lantai keramik.t = 7 cm Beton mutu K-250

4 Kolom Beton praktis15/15, Beton mutu K-225

5 Ring balk 15/25 Beton mutu K-250

7 Rafter ( CNP 125.50.20.2,3 ) Gunung garuda

(3)

9 Trekstang dia : 16 mm. Besi beton polos+

spanwartel

10 Tie Rod dia: 12 mm. Besi beton polos + drat &

11 Pasang Flashing zingalume t=0,2mm mur

12 Pasang talang beton Beton mutu K-250

13 Pasang talang tegak, pipa PVC dia 3" berikut knee 14 Pasang Roofdrain dia 3"

15 Pasang atap spandex dengan zinc alume 0.35 mm

C Pekerjaan Arsitektur Bangunan 1 Pekerjaan Pasangan a Pek. Dinding dan Plesteran

- Pas. Rabat dinding 1/2 bata 1 : 3 Spasi 1 : 3

- Pas. dinding 1/2 bata 1 : 5 Spasi 1 : 5

b Pek. Lantai

- Pas. lantai keramik uk 60x60 cm, Polish

- Pas. lantai keramik uk 20x20 cm,

• KM / Toilet

- Pas. Bordes (plin) dinding KM, keramik uk 10x20 cm - Pas. dinding keramik

• dinding keramik KM, uk 20x40 cm, c Pek. Clading dinding alucopan

• Rangka dudukan alucopan hollow

• Alucopan panel t = 4 mm ACP

2 Pek. Kusen, Pintu dan jendela

a Kusen almunium 3" powder coating warna putih, daun pintu swing spandril, kaca asahimas dan

frame alumunium, engsel, handle dan kunci ex kend (KM) kusen alexindo

3 Pek. Langit-langit

a Pas. plafond gypsumboard 9mm rangka hollow steel Jaya board

b Pas. List plafond gypsunboard 4 Pek. Pengecatan

a Cat dinding Interior dana paint

b Cat dinding eksterior dana wattershiel

c Cat plafond Gypsum dana paint

5 Pek. Sanitary

a Pas. Kran dinding Ex toto

b Pas. Floor Drain Ex toto

c Pas. Closet jongkok d Instalasi air bersih e Instalasi air buangan

III PEKERJAAN FUELING SYSTEM & EQUIPMENT 1 PEKERJAAN TANKI PENDAM

1 Galian Tanah by excavator

2 Pemadatan dasar galian stamper / baby roller

3 Urugan pasir t = 10 cm

4 Lantai kerja t = 5 cm spasi 1 : 2 : 3

5 Dinding pas batu kali Spasi 1 : 5

6 Plesteran + acian Spasi 1 : 5

7 Beton slab bawah t= 20 cm mutu beton K-250

8 Pas pondasi beton bertulang mutu beton K-250

9 Pas kolom beton bertulang 30/30 mutu beton K-250

10 Pas balok beton bertulang 30/50 mutu beton K-250

11 Penimbunan tangki dengan Pasir Urug 12 Pasang kawat sling + spanwartel 13 Transport tangki pendam

14 Penyetelan tangki sebelum ditimbun by crane cap 35 ton

15 Tangki pendam lengkap dengan Appendes, tutup

- Kap.30 Kl single wall

16 Pemasangan dombak

17 Pemasangan manhole cover plate besi u/k diatas Taman 18 Pemasangan kabel grounding untuk tangki pendam 19 Pemasangan paking manhole dan flens 20 Pengadaan dan pemasangan Tanksump 21 Pengisian air bersih tanki untuk hydrotest

22 Pengetesan hydrotest tanki by Pertamina

23 Pekerjaan Kuras Tanki tanki

(4)

2 PEKERJAAN TEMPAT LOSSING ( FILLING POINT )

1 Galian tanah Manual

3 Pas batu bata Spasi 1 : 5

4 Pengurugan kembali 5 Urug pasir

6 Pengadaan dan pemasangan pipa loosing dia. 4" Nupi

7 Elbow dia. 4" Nupi

8 Flange kit dai.4" Nupi

9 Adaptor/Welding socket 4" Nupi

10 Elbow dia. 4" Glv Nupi

11 Double Neple 4", glv Nupi

12 Pes spill contaiment grade level c/w raintight coler cover UJB

13 Side seal adaptor. Cap & strainer 4" UJB

3 PEKERJAAN RUMAH SELANG LOSING

1 Galian tanah manual

2 Pondasi batu kali spasi 1 : 5

3 Pas batu bata spasi 1 : 5

4 Pas pipa pvc dia 8" lion D

5 Pas pipa pvc dia 2" lion D

6 Plesteran + acian spasi 1 : 5

7 Pengecatan dana paint

4 PEKERJAAN INSTALASI PIPA HAWA

1 Pipa galvanized dia. 2" medium sii,

2 Elbow galvanis dia. 2" ( drat )

3 Flange k10 dai.2" Nupi

4 Pasang Free vant dia. 2" Imey

5 Pasang PV valve dia. 2" Imey

6 Rumah dipstik Imey

5 PEKERJAAN INSTALASI PEMIPAAN (OUTLET) 1 Galian tanah untuk jalur pipa flexible

2 Penimbunan pasir urug jalur pipa flexible 3 Pemasangan pipa cassing pvc dia. 2,5"

4 Pengadaan dan pemasangan pipa flexible UPP dia. 1,5 "

5 Welding Socket UPP 63 mm (1,5")

6 Peng. dan pemasangan EF 90 Elbow 43 104 310, dia.1,5" nupi

7 Peng. dan pemasangan EF Tee 43 104 310. dia.1,5" nupi

8 Reducer glv 2" - 1,5" nupi

9 Double nepple glv 1,5" nupi

10 Flange 1,5", K10 11 Ball valve 1.5"

12 Emergancy valve nupi

13 Hose master nupi

14 Pneumatic Test by pertamina

6 PEKERJAAN SUMERSIBLE PUMP

1 Sumersible Turbin Pump ( STP ) Kap 1½ HP

2 Dudukan sumersible pump

IV PEKERJAAN PLUMBING, TATA UDARA & VENTILASI MEKANIK, LISTRIK & PENANGKAL PETIR

A PEKERJAAN PLUMBING I PEKERJAAN AIR BERSIH I.1 PERALATAN UTAMA

a Reservoir Atas excel

Bahan : Stainlies steel

Panel Type

Volume : 1000 liter

lengkap dengan accessories

b Jet Pump (pompa isep) simitzu / setara

Tipe : Centrifugal, Jet Pump

Kapasitas : 50 Lt/men

Head : 25 meter

Power Input : 0,4 kW/220V, 1Ph,50Hz.

Harga Termasuk biaya pengeboran, pemipaan, cassing dan rumah pompa

c Pump (pompa dorong) simitzu / setara

Tipe : Centrifugal,

Kapasitas : 50 Lt/men

Head : 25 meter

Power Input : 0,4 kW/220V, 1Ph,50Hz.

d Instalasi Pemipaan

II PEKERJAAN AIR KOTOR, BUANGAN & AIR HUJAN II.1 PERALATAN UTAMA

Septic Tank Konfensional II.2 INSTALASI PEMIPAAN Septicktank II.3 INSTALASI AIR HUJAN

(5)

B PEKERJAAN TATA UDARA & VENTILASI MEKANIK I PERALATAN UTAMA

I.1 UNIT AIR CONDITIONING by owner

I.2 PEMIPAAN DRAIN Pipa

bahan : PVC - klas AW (10 kg/cm2) Isolasi

bahan : Elastomeric Nitric Rubber a. Pipa

Di : 20 mm

b. Fitting-fitting, Tee, Elbow, Reducer, Penggantung, Clamp C PEKERJAAN SYSTEM LISTRIK dan PENANGKAL PETIR

I PERALATAN UTAMA 1 PANEL LISTRIK

a. Panel Utama b Sub panel

● Panel ATS

● Panel ATM

● Panel Minimarket

● Panel SPBU 2 Pekerjaan Grounding panel II KABEL DISTRIBUSI

1 Dari kWH-Meter PLN ke Panel Utama NYY 4x35 mm² kabelmetal

2 Dari Genset ke Panel Utama NYY 4x35 mm² kabelmetal

3 Dari Panel Utama

a ke panel ATS, NYY 4 x 35 mm² kabelmetal

b ke panel SPBU, NYY 4 x 25 mm² kabelmetal

c ke panel Minimarket, NYY 4 x 10 mm² kabelmetal

d ke panel ATM, NYY 4 x 10 mm² kabelmetal

5 Dari Panel BBM dan Juction Box

a ke pompa dispencer, NYFGBY 3x4 mm2 kabelmetal

b ke pompa ke STP, NYFGBY 3x4 mm2 kabelmetal

c ke Kanopi, NYY 3 x4 mm² kabelmetal

d ke Signed Pertamina, NYY 3 x 2,5 mm² kabelmetal

e ke Ranning Tax, NYY 3 x 2,5 mm² kabelmetal

f ke penerangan jalan umum, NYY 3 x 4 mm² kabelmetal

III PEKERJAAN INSTALASI & FIXTURES 1 PENERANGAN LUAR

a. Instalasi penerangan luar menggunakan jenis kabel NYM, 3 x 2,5 mm2, Klem, MCB dan aksesoris.

Instalasi penerangan Taman Single b. Fixtures & Armatures

Lengkap ballast, kapasitor, starter. Holder, wiring dan aksesoris

- Lampu Penerangan Jalan 2 x HPL-N 125 W phillip

Termasuk tiang hollow 100, tinggi 6,0 meter lengkap dengan pondasi & Acc 2 PENERANGAN KANOPI

a. Instalasi penerangan & stop kontak lengkap dengan kabel, NYM 3 x 2,5 mm², konduit uPVC, klem dan accessories.

Instalasi penerangan Kanopi b. Fixtures dan Armatures

- Lampu C1 80 watt / 865 reflektor inbow+kisi2 standart pertamina

- Lampu C2 & 3 54 watt / 865 reflektor inbow standart pertamina

- Lampu C3 & 3 54 watt / 865 reflektor inbow standart pertamina

- Lamp, TL'D 1x36 W phillip

3 PENERANGAN BANGUNAN PENUNJANG a. Instalasi penerangan & stop kontak lengkap dengan kabel, NYM 3 x 2,5 mm², konduit uPVC, klem dan accessories.

- Instalasi penerangan Bangunan - Instalasi stop kontak dinding 1 Ph, 10 A - Instalasi stop kontak untuk AC - Instalasi stop kontak untuk ATM b. Fixtures dan Armatures

- Recessed Mounted Light, RMD0236T, Type RM M1 2x36 W phillip

- Baret Kotak light type BR 1065-A, TLE 32W phillip

- Lampu Downlight PLC 18W phillip

IV PEKERJAAN PENANGKAL PETIR (konfensional) V TRENCH/SPARING PIPA KABEL dan BAK KONTROL

(6)

V PEKERJAAN FASILITAS LK3 dan RAMBU-RAMBU A PEKERJAAN RUMAH RACUN API

B PEKERJAAN OIL CATCHER C PEKERJAAN RAMBU-RAMBU DAN LK3

1 Memasang lampu lambang Pertamina type baru tinggi 7 m bahan alumunium composite

2 Pengadaan dan pemasangan Rambu-rambu

a Dilarang merokok di areal SPBU dari alumunium sheet b Tanda keluar dan masuk

c Tatacara bongkar BBM dari alumunium sheet 3 Jembatan tiris mobil tangki

4 Pekerjaan sumur pantau + cover 5 Pekerjaan observasi + cover

VI PEKERJAAN LUAR BANGUNAN, PEDESTTRIAN dan PAGAR A PEKERJAAN PERKERASAN JALAN RIGID

1 Pembentukan badan jalan dan pemadatan 2 Pasang lime stone / makadam, kondisi sdh padat 3 Pasang sirdam/sirtu, padat

3 Beton slab, tebal 20 cm, double M-7 mutu beton K-300

3 Beton Bertulang, tebal 20 cm, single M-7 mutu beton K-300

3 Area Parkir, Paving Block t=10cm 3 Floor hardener

B PEKERJAAN KANSTEEN JALAN C PEKERJAAN SALURAN GRILL

D PEKERJAAN SALURAN TERBUKA, lebar 60 cm ( Saluran Kota ) E PEKERJAAN SALURAN DUIKER, lebar 60 cm

F PEKERJAAN PAGAR 1 PAGAR KELILING, tinggi 2,5 mtr

a Galian untuk pondasi manual

b Pondasi batu kali Spasi 1 : 5

c Sloof 15/20, Beton mutu K-250

d Kolom 15/20, Beton mutu K-250

e Ring balk 15/20, Beton mutu K-250

f Pas. dinding Batako Spasi 1 : 5

g Plesteran & aci ad. 1:5 (sisi dalam) Spasi 1 : 5

h Pengecatan (sisi dalam) 2 PAGAR DEPAN

a Galian tanah manual

b Pondasi batu kali 1 : 5 spasi 1 : 5

c Sloof dan ring balok beton bertulang ukuran 20 x 15 cm spasi 1 : 2 : 3

d Pas. dinding 1/2 bata ( tinggi 80 cm ) Spasi 1 : 5

e Plesteran & aci Spasi 1 : 5

f Pengecatan

G PEKERJAAN AIR DAN ANGIN H PEKERJAAN PERTAMANAN VII PEKERJAAN LAIN-LAIN

A PENGADAAN & PEMASANGAN DAYA LISTRIK PLN 23 KVA B PENGADAAN dan PEMASANGAN STABILIZER 3 PASE 30 KVA C PENGADAAN PERLENGKAPAN LOSSING

1 Alumunium tight fill dia. 4"

2 Hose dia 3 " untuk lossing 3 Gravity coupler 4"x4"

4 Tongkat Dipstick 2 meter 5 Tongkat Dipstick 4 meter 6 Bejana Ukur 10 liter 7 Bejana Ukur 20 liter 8 Gelas Ukur 1 ltr 9 Idensity Premium 10 Idensity Solar 11 Pasta Air 12 Pasta Solar

D PENGADAAN RACUN API

1 Racun Api; PINA Fire Extinguisher ABC Dry Chemical Alpindo

Powder model PA800/Cap.150 lbs

2 Racun api dry cemical powder cartidge 9 kg Alpindo

3 Racun api CO2, 4 kg Alpindo

(7)

VIII PEKERJAAN KALIBRASI TANKI, CEK FISIK, TESTING dan COMMISIONING

A KALIBRASI TANKI DARI SEKSI METROLOGI by metrologi

B CEK FISIK by pertamina

IX PENGADAAN dan PEMASANGAN DISPENSER UNIT ( SYSTEM DORONG )

1 Two Hose, One product + tiket printer merk wayne

2 Transportasi 3 Ongkos Pasang

4 TERA by metrologi

X PENGADAAN dan PEMASANGAN GENSET 1 Pengadaan Genzet Sealent, Kap 30 KVA, 3 phase 2 Transportasi

3 Ongkos Pasang 4 Pekerjaan Grounding
