Prosesor berperan sebagai penghubung antara stasiun master dan stasiun jarak jauh serta berfungsi menyediakan media penyimpanan sementara (buffer) dan mengkomunikasikan pertukaran data antara stasiun master dan stasiun jarak jauh. Private Automatic Branch eXchange adalah pertukaran telepon otomatis yang secara khusus menangani lalu lintas komunikasi suara dalam kantor tertentu menggunakan teknologi Internet Protocol (IP). Konfigurasi telekontrol dimana pusat kendali atau stasiun master terhubung ke lebih dari satu stasiun jarak jauh sedemikian rupa sehingga terjadi pertukaran data secara simultan antara stasiun master dan stasiun jarak jauh lainnya.
Konfigurasi kendali jarak jauh dimana pusat kendali atau stasiun master terhubung ke lebih dari satu stasiun jarak jauh melalui link umum sehingga hanya satu stasiun jarak jauh pada satu waktu yang dapat mengirim data ke stasiun master, stasiun master dapat mengirim data ke satu atau lebih yang dipilih stasiun jarak jauh atau pesan global ke semua stasiun jarak jauh secara bersamaan. Konfigurasi kendali jarak jauh, dimana hubungan komunikasi antar semua stasiun berbentuk ring, pusat kendali atau stasiun induk dapat berkomunikasi dengan masing-masing stasiun jarak jauh menggunakan dua jalur yang berbeda. Konfigurasi kendali jarak jauh dimana pusat kendali atau stasiun master terhubung ke lebih dari satu stasiun jarak jauh sehingga hanya satu stasiun jarak jauh yang dapat mengirim data ke stasiun master kapan saja, stasiun master dapat mengirim data ke satu atau lebih stasiun jarak jauh yang dipilih, atau pesan global ke semua stasiun jarak jauh secara bersamaan.
Private Automatic Branch eXchange adalah sentral telepon otomatis yang khusus menangani lalu lintas komunikasi suara dalam kantor tertentu.
Kinerja Telekomunikasi
Operasi Realtime
Komunikasi suara digunakan untuk mengeluarkan perintah kepada operator di induk/stasiun pembangkit dan petugas distribusi di lapangan sehingga dapat tercapai koordinasi yang optimal dalam pengoperasian sistem tenaga listrik. Sistem telepon yang menggunakan jalur tersendiri untuk keperluan komunikasi dalam mengoperasikan sistem tenaga listrik, dimana terminal operator gardu induk/pembangkitan hanya dapat dihubungkan ke terminal koordinator di pusat kendali dan dari pusat kendali regional (RCC) ke kendali antarwilayah. pusat (IRCC). Sistem komunikasi telepon yang menggunakan transponder satelit untuk lalu lintas suara sebagai media komunikasi cadangan dalam keadaan darurat ketika seluruh media komunikasi suara tidak dapat digunakan, misalnya pada saat terjadi bencana alam.
Komunikasi radio (SSB, HF, VHF, UHF) adalah perangkat yang berfungsi sebagai pemancar dan penerima baik untuk stasiun bergerak (radio handy talkie dan radio bergerak) maupun stasiun tetap yang menawarkan keunggulan dibandingkan komunikasi suara telepon, dimana radio melakukan komunikasi secara langsung. disiarkan agar petugas penyalur di lapangan, gardu induk/pembangkit, dapat mendengar perbincangan antara klien dan pelaksana pekerjaan, sehingga koordinasi lebih efektif dan aman. Sistem trunking menggunakan banyak saluran (dengan frekuensi nyata, bukan virtual) dan dapat memiliki kelompok speaker yang hampir tidak terbatas. Komputer yang mengontrol saluran mengirimkan paket data sehingga sekelompok speaker dapat berbicara satu sama lain tanpa memandang frekuensi yang digunakan.
Peralatan komunikasi yang mempunyai peranan penting dalam proteksi peralatan sistem tenaga dengan mengirimkan dan menerima sinyal (logika atau status) dari satu relay ke relay lainnya guna mempercepat reaksi dalam isolasi gangguan dan proteksi peralatan selanjutnya disebut teleproteksi. Pengawasan video ini tidak secara langsung mengendalikan sistem tenaga listrik, namun membantu dalam pengambilan keputusan dan pengendalian oleh petugas operator/operator.

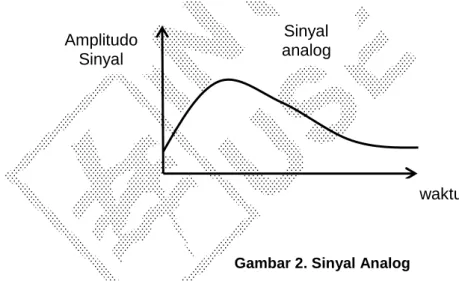

Analog
Saluran komunikasi yang dibutuhkan minimal fiber optic/microwave dengan kapasitas transmisi video minimal 30 frame per detik. detik (fps) dengan resolusi 640*480 piksel.
Digital
Multiplexer PDH

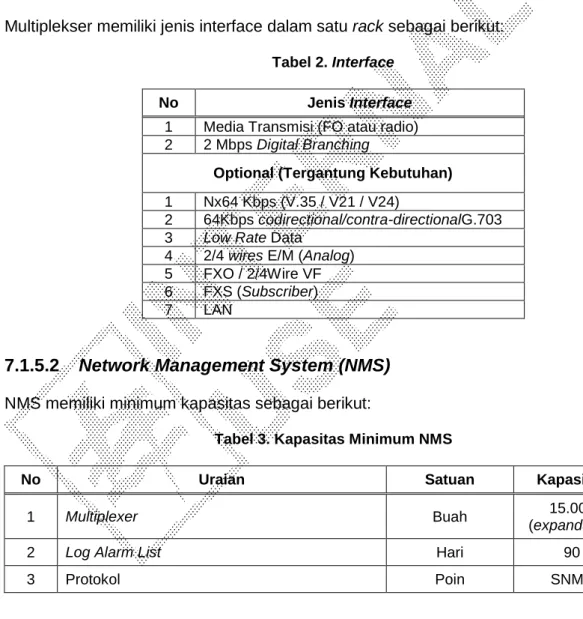

Semua saluran data 64 Kbps dan Nx64 Kbps di sisi anak sungai bersama dengan sinyal umum menurut struktur multiframe ITU-T G.706. Semua aliran yang diperoleh dari anak sungai analog, setelah pengkodean PCM menurut ITU-T G.711, digabungkan dengan sinyal relatif menurut struktur multiframe ITU-T G.706. MUX dapat melakukan submultiplexing pada saluran dengan kapasitas 64 Kbps menurut ITU-T
MUX dapat, secara fleksibel dan dapat diprogram, melakukan koneksi silang dari berbagai saluran sebagai berikut. Kesalahan pengalamatan saluran pada sisi agregat tidak mengganggu alokasi saluran yang dipetakan pada sisi anak sungai melalui koneksi Point-to-Multipoint. Jika saluran yang terlibat dalam sambungan titik-ke-titik adalah saluran suara dengan agregasi sinyal, peralatan memberikan koreksi yang benar pada saluran suara dan sinyal.

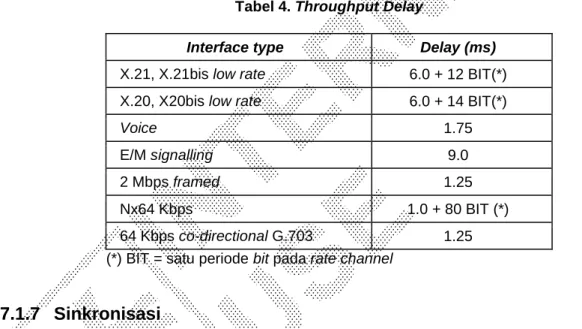

Batas penggunaan setiap struktur Point to Multipoint dengan hanya satu terminal transit adalah 64 kbps. MUX dapat melakukan sinkronisasi sendiri dalam kisaran 50 ppm. Untuk memberikan kemampuan sinkronisasi pada jaringan, MUX akan melaporkan sinyal 2048 kHz dan kemudian menguncinya ke sumber sinkronisasi yang sesuai. Kartu ini digunakan untuk perangkat telepon yang sinyal suaranya diubah dari analog ke digital dan sebaliknya, menurut ITU-T G.711.
Kartu ini digunakan untuk PAX, dimana sinyal suara akan diubah dari analog ke digital dan sebaliknya, sesuai ITU-T G.711. MUX dapat menampilkan alarm baik sebagai alarm root tunggal melalui LT (operator lokal), sistem manajemen (DCN) atau antarmuka Ethernet melalui port ETH. MUX dapat mengklasifikasikan alarm menurut standar ITU-T (M.3010) dimana alarm dibedakan menjadi beberapa jenis yaitu.
Dengan menjalankan tes diagnostik internal, MUX dapat menentukan apakah telah terjadi kesalahan port antarmuka atau kartu. MUX dapat melakukan pengujian internal dengan mengirimkan sinyal secara internal ke port antarmuka: Nx64 kbps, 8 Mbps FO, pada antarmuka V28, VF E/M, dll., sehingga pengujian tidak memerlukan peralatan eksternal. MUX dapat mengelola saluran layanan (EOC = Saluran Operasi Tertanam) pada aliran yang memungkinkan mereka terhubung ke peralatan berbeda di jaringan.
EMS akan meneruskan informasi perubahan konfigurasi ke FMS menggunakan protokol komunikasi yang digunakan oleh FMS. NMS harus memiliki kemampuan audit yang dapat dengan jelas mengidentifikasi pengguna mana yang mempunyai otoritas untuk setiap perubahan status.
Multiplexer SDH
Perangkat Terminal Multiplexer (TM) merupakan perangkat multipleks SDH yang fungsinya mengubah anak sungai dari sistem PDH 2 Mbps, 34 Mbps atau 140 Mbps atau dari agregat sistem SDH menjadi agregat berkecepatan lebih tinggi dan sebaliknya pada arah penerimaan. Perangkat Add/Drop Multiplexer (ADM) merupakan perangkat multipleks SDH yang mempunyai fungsi drop/insert tributary dari sistem PDH atau dari agregat sistem SDH menjadi agregat dengan kecepatan lebih tinggi. Perangkat Digital Cross Connect (DXC) merupakan multipleks SDH yang mempunyai fungsi sebagai penghubung silang anak-anak sungai dari sistem PDH atau dari agregat sistem SDH.
Setiap saluran 2 Mbps atau 34 Mbps harus mudah diidentifikasi dalam struktur rangka STM-1, STM-4 atau STM-16. Sistem STM-N harus dapat memiliki kombinasi tributary sebesar 2 Mbps atau 34 Mbps dan pada STM-4 dan STM-16 harus ditambah dengan 140 Mbps. Pada STM-1 seharusnya dapat melakukan drop & insert pada kecepatan 2 Mbps atau 34 Mbps dan pada STM-4 dan STM-16 ditambahkan pada 140 Mbps.
Setiap saluran 2 Mb/s atau 34 Mb/s yang akan dijatuhkan/dimasukkan harus dapat diatur ke arah kiri atau kanan sistem STM-1, dan untuk STM-4 dan STM-16 ditambah menjadi 140 Mb/dtk. Pada STM-1 harus mampu menjalankan fungsi cross-link pada level 2 Mbps atau 34 Mbps, dan pada STM-4 dan STM-16 ditambah pada 140 Mbps. Setiap saluran 2 Mb/s atau 34 Mb/s yang akan dihubungkan silang harus dapat diatur ke arah kiri atau kanan sistem STM-1, dan ditambahkan 140 Mb/s untuk STM-4 dan STM- 16.
Database Network Management System (NMS) harus dapat terhubung ke beberapa database NMS dan membentuk database NMS gabungan yang dapat menampilkan alarm besar. Persyaratan dan prosedur keselamatan di atas untuk sinyal laser optik harus mematuhi Rekomendasi ITU G.664, versi IEC 60825-1 dan IEC 60825-2. Persyaratan keselamatan sinyal optik di atas hanyalah persyaratan wajib untuk laser optik di atas kelas 1M.
Pada regenerator SDH tipe A berdasarkan hierarki 2048 kBit/s, jitter maksimum yang diperbolehkan pada keluaran STM-N sesuai Tabel 7 jika tidak ada jitter pada masukan STM-N. Untuk terminal dan regenerator saluran SDH yang digunakan pada sistem saluran, termasuk regenerator Tipe A harus mampu menahan getaran input sesuai Gambar 20 dengan parameter sesuai Tabel 10. Untuk terminal saluran dan regenerator SDH yang digunakan pada sistem saluran, khususnya yang menggunakan regenerator tipe B atau sistem listrik tanpa regenerator harus mampu menahan getaran input sesuai gambar 20 dengan parameter sesuai tabel 11.
Interface G.703

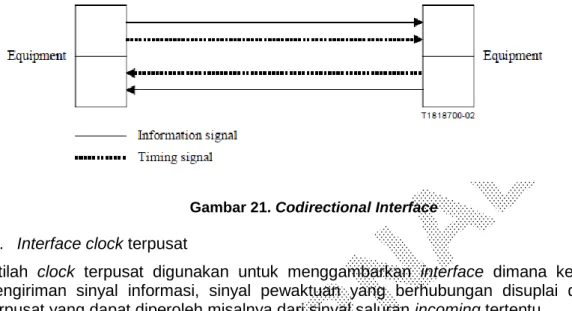

Istilah jam terpusat digunakan untuk menggambarkan antarmuka di mana kedua arah mengirimkan sinyal informasi, sinyal waktu yang sesuai disediakan oleh jam terpusat, seperti dapat diperoleh dari sinyal saluran masuk tertentu. Istilah kontradireksional digunakan untuk mendeskripsikan antarmuka di mana sinyal pewaktuan yang berkaitan dengan kedua arah transmisi disalurkan ke peralatan budak. Sinyal digital pada port input harus memenuhi ketentuan di atas, namun harus dimodifikasi sesuai dengan karakteristik pasangan yang terhubung.
Besarnya jitter yang dapat ditoleransi pada port input, sesuai dengan 7.1.1/G.823 Return loss pada port input, harus memenuhi nilai minimum sebagai berikut. Jika pasangan kabel yang digunakan memiliki shield, maka shield tersebut harus terhubung dengan jaringan bonding, baik pada port input maupun pada port output. Pasangkan di setiap arah Pasangkan simetris Pasangkan simetris Impedansi beban uji Resistif 120 ohm Resistif 120 ohm “tanda” tegangan puncak.
Persegi, dengan waktu naik dan turun kurang dari 1 us Impedansi beban uji nominal resistansi 110 ohm resistansi 110 ohm. pilihan antara parameter a) dan b) memungkinkan kebisingan yang berbeda dan panjang kabel maksimum yang berbeda antara ketiga perangkat yang terlibat. Sepasang per arah Sepasang koaksial Sepasang simetris Impedansi beban uji Resistansi 75 ohm Resistansi 120 ohm Tegangan puncak terukur untuk.
Interface Sinkronisasi 2048 kHz
Sinyal harus mengacu pada gambar 30. Nilai B berarti nilai puncak maksimum Nilai V1 berarti nilai puncak minimum.
Ethernet 10 BT (LAN-ETH) interface
Data Interface
VF E/M
FXS
FXO
Management Interfaces
HDSL / SDSL
Kartu antarmuka VSD dapat mengirimkan data ke VSD hingga jarak 70 km dan memiliki beberapa fitur berikut. Pengujian meliputi kesesuaian perangkat baru dengan perangkat terpasang serta pengujian fungsi dan kinerja agar sistem telekomunikasi tetap terintegrasi. Mutu seluruh peralatan yang dipasok harus terjamin, mulai dari bahan, desain teknik dan prosedur pembuatan, pengujian dan pengemasan, serta ditunjukkan dengan sertifikat kendali mutu/sistem garansi pabrik.
Memiliki prinsipal di Indonesia dan harus memiliki teknisi pendukung teknis berpengalaman yang merupakan warga negara Indonesia, yang mampu melakukan pemecahan masalah dan analisis masalah. Ketika FAT harus diuji secara fungsional dan mampu bekerja dengan baik bila dipasang di lingkungan yang dimaksudkan.
Kompatibilitas Peralatan
Sertifikasi Peralatan Telekomunikasi Sebelum Pengoperasian
