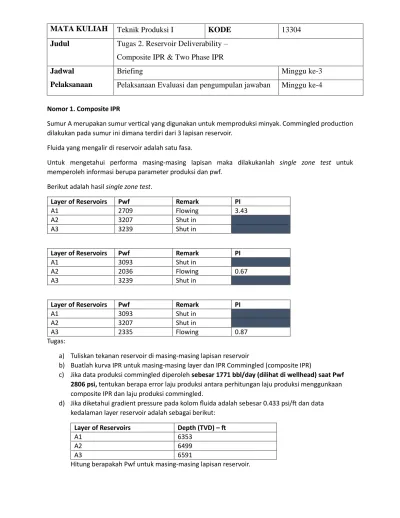

MATA KULIAH Teknik Produksi I KODE 13304 Judul Tugas 2. Reservoir Deliverability –
Composite IPR & Two Phase IPR Jadwal
Pelaksanaan
Briefing Minggu ke-3
Pelaksanaan Evaluasi dan pengumpulan jawaban Minggu ke-4
Nomor 1. Composite IPR
Sumur A merupakan sumur vertical yang digunakan untuk memproduksi minyak. Commingled production dilakukan pada sumur ini dimana terdiri dari 3 lapisan reservoir.
Fluida yang mengalir di reservoir adalah satu fasa.
Untuk mengetahui performa masing-masing lapisan maka dilakukanlah single zone test untuk memperoleh informasi berupa parameter produksi dan pwf.
Berikut adalah hasil single zone test.
Layer of Reservoirs Pwf Remark PI
A1 2709 Flowing 3.43
A2 3207 Shut in
A3 3239 Shut in
Layer of Reservoirs Pwf Remark PI
A1 3093 Shut in
A2 2036 Flowing 0.67
A3 3239 Shut in
Layer of Reservoirs Pwf Remark PI
A1 3093 Shut in
A2 3207 Shut in
A3 2335 Flowing 0.87
Tugas:
a) Tuliskan tekanan reservoir di masing-masing lapisan reservoir
b) Buatlah kurva IPR untuk masing-masing layer dan IPR Commingled (composite IPR)
c) Jika data produksi commingled diperoleh sebesar 1771 bbl/day (dilihat di wellhead) saat Pwf 2806 psi, tentukan berapa error laju produksi antara perhitungan laju produksi menggunkaan composite IPR dan laju produksi commingled.
d) Jika diketahui gradient pressure pada kolom fluida adalah sebesar 0.433 psi/ft dan data kedalaman layer reservoir adalah sebagai berikut:
Layer of Reservoirs Depth (TVD) – ft
A1 6353
A2 6499
A3 6591
Hitung berapakah Pwf untuk masing-masing lapisan reservoir.
MATA KULIAH Teknik Produksi I KODE 13304 Judul Tugas 2. Reservoir Deliverability –
Composite IPR & Two Phase IPR Jadwal
Pelaksanaan
Briefing Minggu ke-3
Pelaksanaan Evaluasi dan pengumpulan jawaban Minggu ke-4
e) Berdasarkan data produksi commingled di atas (no.3), tentukan berapa persen kontribusi masing-masing lapisan reservoir terhadap produksi commingled.
Nomor 2. Perbandingan Laju Alir Menggunakan Beberapa Metode
Diketahui data tekanan reservoir pada sumur Carry City adalah 1600 psi, dan tekanna bubble point adalah 2530 psi (estimated).
Diperoleh data lapangan sebagai berikut:
Pwf (psi) Qo (STB/d)
1194 1470
1066 1625
996 1765
867 1895
787 1965
Tugas:
a) Bandingkan kurva IPR metode Vogel dan Fetkovich.
b) Gambarkan data lapangan pada kedua kurva IPR, dan tuliskan manakah metode IPR yang cocok digunakan untuk menggambarkan performa reservoir pada sumur Carry City.
