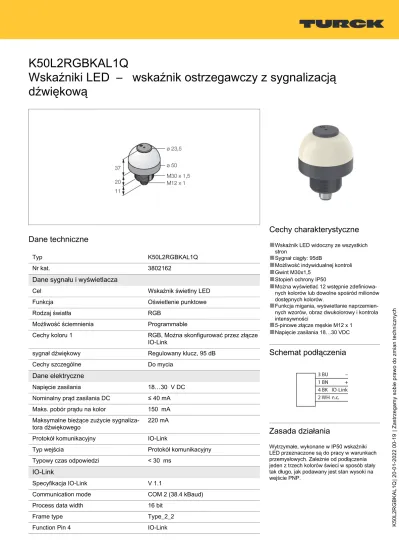

K50L2RGBKAL1Q

Wskaźniki LED – wskaźnik ostrzegawczy z sygnalizacją dźwiękową

Dane techniczne

Typ K50L2RGBKAL1Q

Nr kat. 3802162

Dane sygnału i wyświetlacza

Cel Wskaźnik świetlny LED

Funkcja Oświetlenie punktowe

Rodzaj światła RGB

Możliwość ściemnienia Programmable

Cechy koloru 1 RGB, Można skonfigurować przez złącze IO-Link

sygnał dźwiękowy Regulowany klucz, 95 dB

Cechy szczególne Do mycia

Dane elektryczne

Napięcie zasilania 18…30 V DC

Nominalny prąd zasilania DC ≤ 40 mA Maks. pobór prądu na kolor 150 mA Maksymalne bieżące zużycie sygnaliza-

tora dźwiękowego 220 mA

Protokół komunikacyjny IO-Link

Typ wejścia Protokół komunikacyjny

Typowy czas odpowiedzi < 30 ms

IO-Link

Specyfikacja IO-Link V 1.1

Communication mode COM 2 (38.4 kBaud)

Process data width 16 bit

Frame type Type_2_2

Function Pin 4 IO-Link

Cechy charakterystyczne

■

Wskaźnik LED widoczny ze wszystkich stron

■

Sygnał ciągły: 95dB

■

Możliwość indywidualnej kontroli

■

Gwint M30x1,5

■

Stopień ochrony IP50

■

Można wyświetlać 12 wstępnie zdefiniowa- nych kolorów lub dowolne spośród milionów dostępnych kolorów.

■

Funkcja migania, wyświetlanie naprzemien- nych wzorów, obraz dwukolorowy i kontrola intensywności

■

5-pinowe złącze męskie M12 x 1

■

Napięcie zasilania 18…30 VDC

Schemat podłączenia

Zasada działania

Wytrzymałe, wykonane w IP50 wskaźniki LED przeznaczone są do pracy w warunkach przemysłowych. Zależnie od podłączenia jeden z trzech kolorów świeci w sposób stały tak długo, jak podawany jest stan wysoki na wejście PNP.

(2)

Dane techniczne

Maximum cable length 20 m

W zestawie SIDI GSDML Tak

Dane mechaniczne

kaskadowe nie

Wykonanie Półkula, K50L

Wymiary Ø 50 x 68 x 68 mm

Materiał obudowy Tworzywo sztuczne, PC

PC, Kat6^A Czarny

Window material Poliwęglan, rozproszone

Połączenie elektryczne Złącza, M12 × 1, PVC

Liczba żył przewodu 4

Temperatura pracy -20…+50 °C

Wilgotność względna 0…90 %

Klasa ochrony IP50

Testy/aprobaty

Certyfikaty CE, UL w wykazie

Akcesoria

SMB30A 3032723

Uchwyt montażowy,

prostopadłościenny, stal nierdzewna, dla czujników z gwintem 30mm

SMB30SC 3052521

Uchwyt montażowy, czarny PBT, dla czujników z gwintem 30 mm, obrotowy

Akcesoria

Rysunek wymiarowy Typ Nr kat.

RKC4.4T-2/TEL 6625013 Przewód podłączeniowy, złącze żeńskie

M12, proste, 4-pinowe, długość: 2 m;

materiał otuliny: PVC, czarny; certyfikat cULus; dostępne również inne długości kabli i typy otuliny, patrz www.turck.com

WKC4.4T-2/TEL 6625025 Przewód podłączeniowy, złącze żeńskie

M12, kątowe, 4-pinowe, długość: 2 m;

(3)

Rysunek wymiarowy Typ Nr kat.

RKC4.5T-2/TEL 6625016 Przewód podłączeniowy, złącze żeńskie

M12, proste, 5-pinowe, długość: 2 m;

WKC4.5T-2/TEL 6625028 Przewód podłączeniowy, złącze żeńskie

M12, kątowe, 5-pinowe, długość: 2 m;
