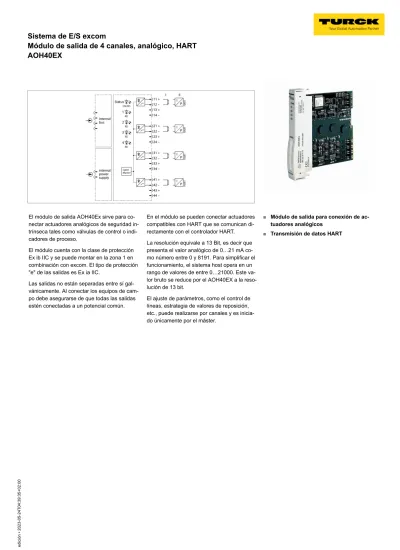

Sistema de E/S excom
Módulo de salida de 4 canales, analógico, HART AOH40EX
edición • 2023-05-24T04:39:35+02:00
1 / 2 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ [email protected] ñ www.turck.com
El módulo de salida AOH40Ex sirve para co- nectar actuadores analógicos de seguridad in- trínseca tales como válvulas de control o indi- cadores de proceso.
El módulo cuenta con la clase de protección Ex ib IIC y se puede montar en la zona 1 en combinación con excom. El tipo de protección
"e" de las salidas es Ex ia IIC.
Las salidas no están separadas entre sí gal- vánicamente. Al conectar los equipos de cam- po debe asegurarse de que todas las salidas estén conectadas a un potencial común.
En el módulo se pueden conectar actuadores compatibles con HART que se comunican di- rectamente con el controlador HART.
La resolución equivale a 13 Bit, es decir que presenta el valor analógico de 0…21 mA co- mo número entre 0 y 8191. Para simplificar el funcionamiento, el sistema host opera en un rango de valores de entre 0…21000. Este va- lor bruto se reduce por el AOH40EX a la reso- lución de 13 bit.
El ajuste de parámetros, como el control de líneas, estrategia de valores de reposición, etc., puede realizarse por canales y es inicia- do únicamente por el máster.
■
Módulo de salida para conexión de ac- tuadores analógicos
■
Transmisión de datos HART
Sistema de E/S excom
Módulo de salida de 4 canales, analógico, HART AOH40EX
edición • 2023-05-24T04:39:35+02:00
2 / 2 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ [email protected] ñ www.turck.com
Tipo AOH40EX
N.º de ID 6884003
Tensión de alimentación A través del rack del módulo, módulo de fuente de alimentación central
Consumo de potencia ð 3 W
Aislamiento galvánico para el bus int. y para el circuito de corriente de ali- mentación
Número de canales 4
Circuitos de salida seguridad intrínseca conforme a EN 6007911 0/4…20 mA
Tensión sin carga 16 VDC
Impedancia HART > 240 ò
Carga externa ð 600 ò
Cortocircuito < 50 ò (sólo en „live zero“)
Rotura de hilo > 15 V (sólo en "live zero") Temperatura de referencia del transmisor de presión 25 °C
Resolución 13 Bit
Variación de temperatura ð 0.005 % del valor final/K
Tiempo de subida o de caída ð 50 ms (10-90 %)
Desviación máx. de medición bajo influencia CEM ð 0.1 % with shielded signal cable ð 1 % with unshielded signal cable
Hommologación Ex conforme a la certificación IECEX PTB 12.0030 Hommologación Ex conforme a la certificación PTB 02 ATEX 2051
Identificación del aparato É II 2 (1) G Ex ib [ia Ga] IIC T4 Gb Identificación del aparato É II (1) D [Ex ia Da] IIIC Pantallas/controles
Operatividad 1 × verde/rojo
Estado / Error 4 × rojo
Material de la cubierta Plástico
Tipo de sujeción Construcción de tipo modular, enchufable en porta- módulos
Grado de protección IP20
Temperatura ambiente -20…+60 °C
Humedad relativa del aire ð 93 % a 40 °C según IEC 60068-2-78
Control de vibraciones Conforme a IEC 60068-2-6
Control de choques Conforme a IEC 60068-2-27
CEM De conformidad con EN 61326-1
De conformidad con Namur NE21
MTTF 66 Años según SN 29500 (ed. 99) 40 °C
Medidas 18 x 118 x 106 mm
Aprobaciones ATEX
IECEx INMETRO KOSHA EAC Ex DNV GL BV LR KR CMI KCC CE
