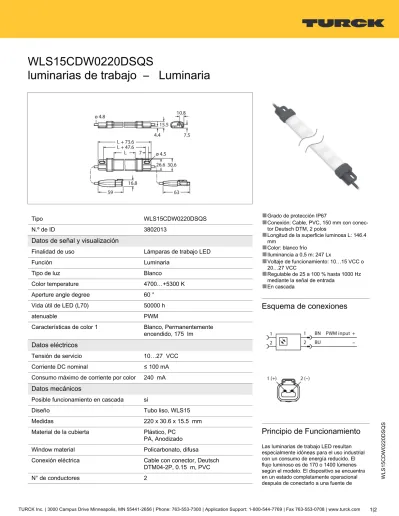

WLS15CDW0220DSQS luminarias de trabajo – Luminaria

(1)

WLS15CDW0220DSQS

luminarias de trabajo – Luminaria

Tipo WLS15CDW0220DSQS

N.º de ID 3802013

Datos de señal y visualización

Finalidad de uso Lámparas de trabajo LED

Función Luminaria

Tipo de luz Blanco

Color temperature 4700…+5300 K

Aperture angle degree 60 °

Vida útil de LED (L70) 50000 h

atenuable PWM

Características de color 1 Blanco, Permanentemente encendido, 175 lm

Datos eléctricos

Tensión de servicio 10…27 VCC

Corriente DC nominal ≤ 100 mA

Consumo máximo de corriente por color 240 mA

Datos mecánicos

Posible funcionamiento en cascada sí

Diseño Tubo liso, WLS15

Medidas 220 x 30.6 x 15.5 mm

Material de la cubierta Plástico, PC PA, Anodizado

Window material Policarbonato, difusa

Conexión eléctrica Cable con conector, Deutsch DTM04-2P, 0.15 m, PVC

N° de conductores 2

■

Grado de protección IP67

■

Conexión: Cable, PVC, 150 mm con conector Deutsch DTM, 2 polos

■

Longitud de la superficie luminosa L: 146.4

■

mmColor: blanco frío

■

Iluminancia a 0,5 m: 247 Lx

■

Voltaje de funcionamiento: 10…15 VCC o 20…27 VCC

■

Regulable de 25 a 100 % hasta 1000 Hz mediante la señal de entrada

■

^{En cascada}

Esquema de conexiones

Principio de Funcionamiento

Las luminarias de trabajo LED resultan especialmente idóneas para el uso industrial con un consumo de energía reducido. El flujo luminoso es de 170 o 1400 lúmenes según el modelo. El dispositivo se encuentra en un estado completamente operacional después de conectarlo a una fuente de

(2)

WLS15CDW0220DSQS

Temperatura ambiente -40…+60 °C

Temperatura de almacén -40…+70 °C

Grado de protección IP66

IP67

Pruebas/aprobaciones

Aprobaciones CE, cULus, cURus

energía (10 a 15 o 20 a 27 VCC). Por lo tanto, la serie WLS15 se puede operar con cualquiera de los sistemas eléctricos incorporados comunes de 12 V o de 24 V comunes en aplicaciones industriales. Hay también disponibles versiones conectables en cascada. Existen variantes disponibles con un cable de 2 m o un cable corto con M12 x 1 o conector Deutsch.

Información de aplicación:

Una conexión en serie con un suministro de 12 V permite una longitud de luz total de 2,4 m. Una conexión en serie con un suministro de 24 V permite una longitud de luz total de 6 m.

LMBWLS15 3802486

Accesorios de montaje, kit compuesto de tres sujetadores de retención para el montaje de las luces de trabajo WLS15 en muros

LMBWLS15-150S 3802214

Accesorios de montaje, kit compuesto de dos sujetadores de retención con una opción de rotación de 150°, para el montaje de las luces de trabajo WLS15 en muros, acero inoxidable

LMBWLS15MAG 3802238

Accesorios de montaje, kit compuesto de dos sujetadores de retención con base magnética, para el montaje de las luces de trabajo WLS15 en muros, fuerza de retención de hasta 16 lb

LMBWLS15TD 3802296

Accesorios de montaje, kit compuesto de dos tiras de cinta adhesiva de doble cara, para el montaje de las luces de trabajo WLS15 en muros

LMBWLS15TF 3801144

Accesorios de montaje, kit compuesto de dos tiras de cinta de uretano espumoso de doble cara, para el montaje de las luces de trabajo WLS15 en muros
