Perbandingan Kinerja Jaringan Very Small Aperture Terminal Berdasarkan Diameter Antena Pelanggan Di Pasifik Satelit Nusantara Medan

PERBANDINGAN KINERJA JARINGAN VERY SMALL APERTURE TERMINAL BERDASARKAN DIAMETER ANTENA PELANGGAN DI

PASIFIK SATELIT NUSANTARA MEDAN

TUGAS AKHIR

Diajukan untuk memenuhi salah satu persyaratan dalam menyelesaikan pendidikan sarjana ( S-1 ) pada Departemen Teknik Elektro

Oleh :

AKBAR PARLIN NIM : 110422035

PROGRAM PENDIDIKAN SARJANA EKSTENSI DEPARTEMEN TEKNIK ELEKTRO

FAKULTAS TEKNIK

UNIVERSITAS SUMATERA UTARA MEDAN

ABSTRAK

Jaringan kabel kurang sesuai untuk menghubungkan sistem komunikasi yang terpisah jauh secara geografis disebabkan proses instalasi yang tidak efesien dan membutuhkan dana yang cukup besar. Oleh karena itu, dibutuhkan teknologi alternatif seperti Very Small Aperture Terminal (VSAT). Namun demikian, VSAT rentan terhadap interferensi, kelemahan perangkat maupun redaman yang dapat menurunkan kinerja jaringan VSAT. Tugas Akhir ini menganalisis perbandingan kinerja jaringan VSAT berdasarkan diameter antena pelanggan di Pasifik Satelit Nusantara (PSN) Medan, dengan parameter kinerja meliputi Energy Bit to Noise Density Ratio (Eb/No), Energy Symbols per Noise (Es/No), Latency dan Link Availability.

Dari analisis matematis, level sinyal Eb/No dan Es/No untuk diameter antena 1,2 meter sebesar 7,36 dB dan 9,13 dB, sedangkan untuk diameter antena 1,8 meter sebesar 15,74 dB dan 17,51 dB. Sementara itu, besar Latency dari kedua diameter antena VSAT sebesar 239,7 ms. Berdasarkan data yang ada, level sinyal Eb/No dan Es/No untuk diameter antena 1,2 meter sebesar 3,8 dB dan 7 dB, sedangkan untuk diameter antena 1,8 meter sebesar 7.9 dB dan 10 dB. Sementara itu, besar Latency untuk diameter antena 1,2 meter sebesar 925 ms, sedangkan untuk diameter antena 1,8 meter sebesar 740 ms. Link Availability pada perhitungan link budget VSAT sebesar 99,99 % , sedangkan Link Availability

yang dijadikan Standar Operasional Prosedur (SOP) PSN Medan sebesar 99,5 %. Dari hasil yang diperoleh, disimpulkan kinerja jaringan VSAT untuk diameter antena 1,8 meter lebih baik jika dibandingkan dengan diameter antena VSAT 1,2 meter.

Kata kunci : Jaringan Kabel, VSAT, Energy Bit to Noise Density Ratio

KATA PENGANTAR

Segala puji dan syukur penulis haturkan kehadirat Allah SWT atas berkat dan rahmat yang telah diberikan-Nya, penulis mampu dan tabah menghadapi segala cobaan, halangan dan rintangan dalam menyelesaikan Tugas Akhir ini sehingga penulis dapat menyelesaikan tepat pada waktunya. Tidak lupa pula, ucapan terima kasih penulis sampaikan kepada Ayah dan Ibu atas segala doa dan dukungan baik moril maupun materil yang telah diberikan selama ini.

Tugas Akhir ini dibuat dengan maksud dan tujuan untuk memenuhi sebagian persyaratan dalam menyelesaikan pendidikan Program Sarjana (S-1) Jurusan Teknik Elektro Program Studi Teknik Telekomunikasi Universitas Sumatera Utara. Adapun judul Tugas Akhir ini adalah Perbandingan Kinerja Jaringan Very Small Aperture Terminal Berdasarkan Diameter Antena Pelanggan Di Pasifik Satelit Nusantara Medan.

Selama penulis menjalani pendidikan di Universitas Sumatera Utara hingga terselesaikannya Tugas Akhir ini, penulis banyak menerima bantuan, bimbingan dan dukungan dari berbagai pihak. Untuk itu dalam kesempatan ini, penulis ingin mengucapkan terima kasih banyak kepada :

1. Ir. Surya Tarmizi Kasim, M.Si, selaku Ketua Departemen Teknik Elektro Fakultas Teknik Universitas Sumatera Utara.

2. Rahmad Fauzi, ST. MT, selaku Sekretaris Departemen Teknik Elektro Universitas Sumatera Utara.

3. Ali Hanafiah Rambe, ST. MT, selaku Dosen Pembimbing Tugas Akhir.

4. Seluruh staf pengajar dan administrasi Jurusan Teknik Elektro khususnya Program Studi Teknik Telekomunikasi atas bimbingan dan nasehat yang diberikan selama masa akademik di Universitas Sumatera Utara.

5. Andi Handoko, ST, selaku staf karyawan PT. PSN Medan yang telah banyak membantu dalam pengumpulan data yang dibutuhkan dalam pembuatan Tugas Akhir ini.

Yopie, Ebie, Lani, Mimin, Sabet, Mediska, Lucky, Mutiara dan lainnya yang tidak dapat disebutkan namanya yang telah banyak mendukung dalam pembuatan Laporan Tugas Akhir ini.

Penulis menyadari bahwa Tugas Akhir ini masih jauh dari kesempurnaan. Oleh karena itu, penulis mengharapkan kritik dan saran yang sifatnya membangun demi perbaikan dan kesempurnaan Tugas Akhir ini.

Akhir kata semoga Tugas Akhir ini dapat bermanfaat bagi semua pihak yang membutuhkannya dan dapat menambah wawasan, ilmu pengetahuan serta memberi informasi yang berguna bagi pembaca.

Medan, Januari 2014 Hormat Penulis,

DAFTAR ISI

LEMBAR SAMPUL LEMBAR PENGESAHAN

ABSTRAK ... i

KATA PENGANTAR ... ii

DAFTAR ISI ... iv

DAFTAR GAMBAR ... viii

DAFTAR TABEL ... x

BAB I PENDAHULUAN ... 1

1.1 Latar Belakang Masalah ... 1

1.2 Rumusan Masalah ... 1

1.3 Batasan Masalah ... 2

1.4 Tujuan Penulisan ... 2

1.5 Metodologi Penelitian ... 3

1.6 Sistematika Penulisan ... 3

BAB II LANDASAN TEORI ... 5

2.1 Konfigurasi Sistem Komunikasi Satelit ... 5

2.1.1 Keunggulan dan Kelemahan Sistem Komunikasi Satelit ... 6

2.2 Orbit Satelit ... 6

2.2.1 Low Earth Orbit (LEO) ... 7

2.2.2 Medium Earth Orbit (MEO) ... 7

2.2.3 Geosynchronous Earth Orbit (GEO) ... 7

2.3 Sistem Akses Jamak Satelit (Satellite Multiple Access) ... 8

2.3.1 Frequency Division Multiple Access (FDMA) ... 8

2.3.2 Time Division Multiple Access (TDMA) ... 9

2.3.3 Code Division Multiple Access (CDMA) ... 10

2.3.4 Random Time Division Multiple Access (RTDMA) ... 10

2.4 Alokasi Band Frekuensi Satelit ... 11

2.6 Sistem Komunikasi VSAT ... 13

2.7 Konfigurasi Jaringan VSAT ... 14

2.8 Arsitektur Jaringan VSAT ... 15

2.9 Komponen Jaringan VSAT ... 16

2.9.1 Hub Station ... 16

2.9.2 Remote Station ... 17

2.9.3 Satelit ... 21

2.10 Topologi Jaringan VSAT ... 23

2.10.1 Topologi Star ... 23

2.10.2 Topologi Mesh ... 24

2.10.3 Perbandingan Topologi Star dan Mesh ... 25

2.11 Jenis-Jenis Jasa VSAT ... 25

2.12 Link Budget Pada Jaringan VSAT ... 26

2.12.1 Sudut Pandang Antena (Look Angles) ... 26

2.12.2 Slant Range ... 29

2.12.3 Gain Antena ... 30

2.12.4 Effective Isotropic Radiated Power (EIRP) ... 31

2.12.5 Rugi-Rugi Lintasan ... 31

2.12.6 Redaman Ruang Bebas (Path Loss) ... 35

2.12.7 Figure Of Merit / Gain To Temperature (G/T) ... 35

2.12.8 Carrier To Noise Ratio (C/N) ... 36

2.12.9 Lebar Pita Frekuensi / Bandwidth ... 37

2.12.10 Energy Bit To Noise Ratio (Eb/No) ... 38

2.12.11 Energy Symbols per Noise (Es/No) ... 39

2.12.12 Link Availability ... 39

2.12.13 Latency ... 39

2.13 Profil PT. Pasifik Satelit Nusantara ... 40

2.13.1 Product & Service PT. Pasifik Satelit Nusantara ... 40

BAB III KONSEP JARINGAN DAN INSTALASI VSAT ... 42

3.1 Konsep Jaringan VSAT Pada PT. Pasifik Satelit Nusantara .. 42

3.2.1 Mempersiapkan Material Bahan dan Tools ... 44

3.2.2 Pemasangan Perangkat Jaringan VSAT ... 49

3.2.3 Aktivasi Jaringan VSAT ... 52

3.3 Perawatan Jaringan VSAT ... 56

BAB IV ANALISIS LINK BUDGET DAN PERFORMANSI JARINGAN VSAT... 58

4.1 Analisis Link Budget Jaringan VSAT ... 58

4.1.1 Analisis Link Budget Jaringan VSAT Untuk Diameter Antena 1,2 Meter ... 60

4.1.2 Analisis Link Budget Jaringan VSAT Untuk Diameter Antena 1,8 Meter ... 73

4.1.3 Perbandingan Performansi Pada Kedua Diameter Antena VSAT Secara Matematis ... 86

4.1.4 Perbandingan Performansi Pada Kedua Diameter Antena VSAT Secara Data Existing ... 89

4.2 Analisis Jaringan VSAT Pelanggan Yang Mengalami Gangguan ... 92

4.2.1 Daftar Jumlah Jaringan VSAT Pelanggan Yang Mengalami Gangguan ... 93

4.2.2 Perbandingan Jumlah Gangguan Jaringan VSAT Untuk Kedua Diameter Antena ... 98

4.2.3 Penyebab Gangguan Yang Terjadi Pada Kedua Diameter Antena ... 100

4.2.4 Penyebab Gangguan Yang Terjadi Pada Diameter Antena 1,2 Meter ... 101

4.2.5 Penyebab Gangguan Yang Terjadi Pada Diameter Antena 1,8 Meter ... 101

BAB V KESIMPULAN DAN SARAN ... 104

5.1 Kesimpulan ... 104

5.2 Saran ... 105

DAFTAR PUSTAKA ... 107

LAMPIRAN 1 STANDAR KELAYAKAN OPERASIONAL PT. PSN MEDAN ... 109

LAMPIRAN 2 SPESIFIKASI ANTENA STASIUN BUMI 9 METER .. 110

LAMPIRAN 3 SPESIFIKASI ANTENA VSAT 1,2 METER ... 112

LAMPIRAN 4 SPESIFIKASI ANTENA VSAT 1,8 METER ... 114

LAMPIRAN 5 SPESIFIKASI GILAT SKYEDGE IP ... 115

LAMPIRAN 6 SPESIFIKASI RF ODU DAN LNB ... 116

DAFTAR GAMBAR

Gambar 2.1 Konfigurasi Sistem Komunikasi Satelit ... 5

Gambar 2.2 Orbit Satelit Berdasarkan Jarak ... 7

Gambar 2.3 Konsep FDMA ... 9

Gambar 2.4 Konsep TDMA ... 9

Gambar 2.5 Konsep CDMA ... 10

Gambar 2.6 Prinsip kerja RTDMA ... 11

Gambar 2.7 Uplink dan Downlink Stasiun VSAT ke Satelit ... 14

Gambar 2.8 Satelit Geostasioner ... 15

Gambar 2.9 Arsitektur Jaringan VSAT ... 15

Gambar 2.10 Sistem Hub VSAT ... 17

Gambar 2.11 Komponen Remote VSAT ... 17

Gambar 2.12 Antena VSAT ... 18

Gambar 2.13 Up Converter ... 20

Gambar 2.14 Down Converter ... 20

Gambar 2.15 Modem Satelit ... 21

Gambar 2.16 Gambaran Visual Satelit Indonesia ... 22

Gambar 2.17 Topologi Star ... 24

Gambar 2.18 Topologi Mesh ... 24

Gambar 2.19 Posisi Sudut Azimuth dan Elevasi Antena Hub / Remote ... 27

Gambar 2.20 Segitiga Pengganti untuk Perhitungan Sudut Elevasi ... 28

Gambar 2.21 Penentuan Slant Range ... 30

Gambar 2.22 Sketsa Penentuan Redaman Hujan ... 32

Gambar 2.23 BER Versus Eb/No ... 38

Gambar 3.1 Arsitektur Jaringan VSAT IP Pada Bank Sumut Medan ... 43

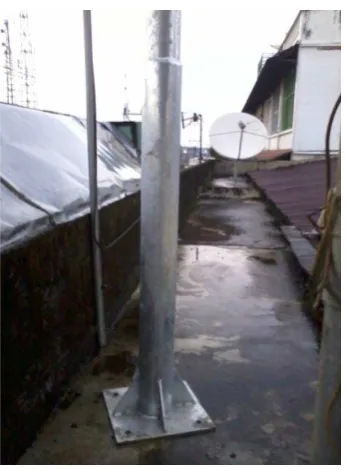

Gambar 3.2 Tiang Penyangga VSAT ... 44

Gambar 3.3 Mounting Reflector VSAT ... 45

Gambar 3.4 Dish Antena 1,8 Meter dan 1,2 Meter ... 46

Gambar 3.5 Feedhorn... 47

Gambar 3.7 Low Noise Amplifier (LNA) ... 48

Gambar 3.8 Kabel IFL... 48

Gambar 3.9 Modem VSAT ... 49

Gambar 3.10 Visualisasi Pointing Receive ... 51

Gambar 3.11 Tampilan Sky Manage ... 52

Gambar 3.12 Login Intaller Sky Manage ... 53

Gambar 3.13 Tampilan Data VSAT ID ... 53

Gambar 3.14 Perolehan Rx Signal EbNo Untuk Diameter Antena 1,8 Meter .... 54

Gambar 3.15 Test Ping Koneksi Modem Pelanggan ... 55

Gambar 3.16 Info VSAT ID Pada Modem Pelanggan ... 55

Gambar 3.17 Program Whatsup Gold ... 57

Gambar 4.1 Spesifikasi Teknis Satelit Palapa D ... 59

Gambar 4.2 Perencanaan Pita Frekuensi Palapa D ... 59

Gambar 4.3 (a) Level Sinyal pada Diameter Antena 1,8 Meter ... 90

Gambar 4.3 (b) Latency pada Diameter Antena 1,8 Meter ... 90

Gambar 4.4 (a) Level Sinyal pada Diameter Antena 1,2 Meter ... 91

Gambar 4.4 (b) Latency pada Diameter Antena 1,2 Meter ... 91

Gambar 4.5 Grafik Perbandingan Jumlah Gangguan Untuk Kedua Diameter Antena... 99

Gambar 4.6 Grafik Penyebab Gangguan Yang Terjadi Pada Kedua Diameter Antena... 100

Gambar 4.7 Grafik Penyebab Gangguan Yang Terjadi Pada Diameter Antena 1,2 Meter... 101

DAFTAR TABEL

Tabel 2.1 Alokasi Band Frekuensi Satelit ... 12

Tabel 2.2 Alokasi Link Frekuensi Komunikasi Satelit ... 13

Tabel 2.3 Kelebihan dan Kekurangan Band Frekuensi Satelit ... 23

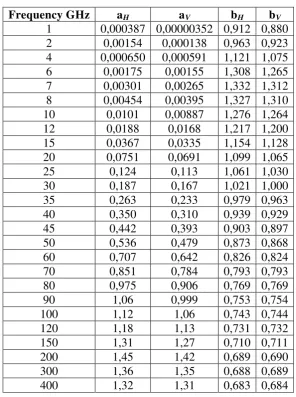

Tabel 2.4 Specific Attenuation Rain Parameters ... 34

Tabel 2.5 Rainfall Climatic Region, Rainfall Intensity Exceeded (mm/H) ... 35

Tabel 4.1 Parameter Stasiun Bumi ... 68

Tabel 4.2 Perbandingan Link Budget Kedua Diameter Antena VSAT ... 86

Tabel 4.3 Daftar Gangguan Periode September 2012 ... 93

Tabel 4.4 Daftar Gangguan Periode Oktober 2012 ... 94

Tabel 4.5 Daftar Gangguan Periode November 2012 ... 95

Tabel 4.6 Daftar Gangguan Periode Desember 2012 ... 96

Tabel 4.7 Daftar Gangguan Periode Januari 2013 ... 97

Tabel 4.8 Daftar Gangguan Periode Februari 2013 ... 98

ABSTRAK

Jaringan kabel kurang sesuai untuk menghubungkan sistem komunikasi yang terpisah jauh secara geografis disebabkan proses instalasi yang tidak efesien dan membutuhkan dana yang cukup besar. Oleh karena itu, dibutuhkan teknologi alternatif seperti Very Small Aperture Terminal (VSAT). Namun demikian, VSAT rentan terhadap interferensi, kelemahan perangkat maupun redaman yang dapat menurunkan kinerja jaringan VSAT. Tugas Akhir ini menganalisis perbandingan kinerja jaringan VSAT berdasarkan diameter antena pelanggan di Pasifik Satelit Nusantara (PSN) Medan, dengan parameter kinerja meliputi Energy Bit to Noise Density Ratio (Eb/No), Energy Symbols per Noise (Es/No), Latency dan Link Availability.

Dari analisis matematis, level sinyal Eb/No dan Es/No untuk diameter antena 1,2 meter sebesar 7,36 dB dan 9,13 dB, sedangkan untuk diameter antena 1,8 meter sebesar 15,74 dB dan 17,51 dB. Sementara itu, besar Latency dari kedua diameter antena VSAT sebesar 239,7 ms. Berdasarkan data yang ada, level sinyal Eb/No dan Es/No untuk diameter antena 1,2 meter sebesar 3,8 dB dan 7 dB, sedangkan untuk diameter antena 1,8 meter sebesar 7.9 dB dan 10 dB. Sementara itu, besar Latency untuk diameter antena 1,2 meter sebesar 925 ms, sedangkan untuk diameter antena 1,8 meter sebesar 740 ms. Link Availability pada perhitungan link budget VSAT sebesar 99,99 % , sedangkan Link Availability

yang dijadikan Standar Operasional Prosedur (SOP) PSN Medan sebesar 99,5 %. Dari hasil yang diperoleh, disimpulkan kinerja jaringan VSAT untuk diameter antena 1,8 meter lebih baik jika dibandingkan dengan diameter antena VSAT 1,2 meter.

Kata kunci : Jaringan Kabel, VSAT, Energy Bit to Noise Density Ratio

BAB I PENDAHULUAN

1.1 Latar Belakang Masalah

Perkembangan teknologi telekomunikasi menyebabkan kebutuhan akan komunikasi kian meningkat, dimana informasi yang dapat dikirimkan dapat berupa suara, data maupun gambar. Teknologi Very Small Aperture Terminal

(VSAT) merupakan salah satu teknologi yang mendukung dalam pengiriman informasi ini. VSAT merupakan perangkat sistem komunikasi satelit dengan antena berbentuk parabola yang berdiameter hingga 4 meter, yang tersebar di banyak lokasi dan terhubung ke hub sentral melalui satelit. Teknologi ini sangat sesuai untuk sistem komunikasi yang terpisah jauh secara geografis, apabila dibandingkan dengan jaringan kabel yang memiliki kekurangan seperti cakupan area yang terbatas serta instalasi yang membutuhkan biaya yang besar dengan waktu yang cukup lama.

Secara umum, diameter antena VSAT pada pelanggan berbeda-beda tergantung kebutuhan pelanggan itu sendiri, apakah itu mobile (bergerak) atau dipasang di sebuah kantor. Umumnya untuk pelanggan mobile menggunakan antena VSAT berdiameter 1,2 meter sedangkan untuk aplikasi perkantoran digunakan antena VSAT berdiameter 1,8 meter. Namun demikian, ada juga beberapa aplikasi di perkantoran yang menggunakan antena VSAT berdiameter 1,2 meter.

Walaupun VSAT memiliki kelebihan bila dibandingkan dengan jaringan kabel, adapula permasalahan yang timbul di lapangan yang disebabkan adanya gangguan terhadap media akses antena, baik interferensi, kelemahan perangkat maupun redaman, yang pada akhirnya menurunkan kinerja jaringan VSAT.

1.2 Rumusan Masalah

saja, faktor lain seperti interferensi, kelemahan perangkat maupun karena adanya redaman juga harus diperhitungkan. Oleh karenanya, diperlukan analisis untuk mengetahui sejauh mana pengaruh diameter antena penerima terhadap kinerja jaringan VSAT.

Adapun yang menjadi rumusan masalah dalam penulisan Tugas Akhir ini adalah sebagai berikut :

a. Bagaimana sistem VSAT di Pasifik Satelit Nusantara (PSN) Medan ?

b. Bagaimana proses instalasi, perawatan serta pelaksanaan Standar Operasional Prosedur (SOP) untuk antena 1,2 meter dan 1,8 meter ?

c. Bagaimana analisis Link Budget untuk diameter antena 1,2 meter dan 1,8 meter ?

d. Bagaimana kinerja jaringan VSAT untuk diameter antena 1,2 meter dan 1,8 meter ?

e. Apa saja permasalahan yang menjadi penyebab adanya gangguan terhadap antena VSAT di lapangan ?

1.3 Batasan Masalah

Berdasarkan dari identifikasi masalah yang ada, maka penulis membatasi pembahasan yakni :

a. Hanya membahas mengenai antena VSAT untuk diameter 1,2 meter dan 1,8 meter.

b. Analisis Link Budget hanya membahas pada sisi link komunikasi Outbound. c. Adapun parameter kinerja jaringan VSAT yang dibahas adalah Energy Bit to

Noise Density Ratio (Eb/No), Energy Symbols per Noise (Es/No), Latency

dan Link Availability.

d. Data diambil berdasarkan data pelanggan di PSN Medan yang menggunakan media akses VSAT selama 6 bulan.

1.4 Tujuan Penulisan

PSN Medan. Dimana hasil analisis ini diharapkan dapat digunakan sebagai pertimbangan atau acuan dalam pemilihan diameter antena VSAT yang diberikan sebagai layanan ke pelanggan.

1.5 Metodologi Penelitian

Metodologi penelitian yang digunakan dalam penulisan Tugas Akhir ini adalah :

a. Studi Literatur

Studi literatur ini dilakukan dengan membaca teori-teori yang berhubungan dengan topik Tugas Akhir yang terdiri dari buku-buku referensi baik dari penulis sendiri ataupun dari perpustakaan, serta dari artikel-artikel, jurnal maupun

internet.

b. Analisis Data Existing

Analisis data existing bertujuan untuk menganalisis data-data sebenarnya yang diperoleh di PSN Medan yang berhubungan dengan penulisan Tugas Akhir ini.

c. Analisis Matematis

Setelah data-data terkumpul maka dilakukan analisis secara matematis yang nantinya akan diperoleh hasil perbandingan kinerja dari jaringan VSAT untuk kedua diameter antena.

1.6 Sistematika Penulisan

Untuk memberikan gambaran mengenai Tugas Akhir ini, secara singkat dapat diuraikan sistematika penulisan sebagai berikut :

BAB I PENDAHULUAN

BAB II LANDASAN TEORI

Bab ini menjelaskan mengenai teori tentang Konfigurasi Sistem Komunikasi Satelit, Orbit Satelit, Sistem Akses Jamak Satelit (Satellite Multiple Access), Alokasi Band Frekuensi Satelit, Faktor Yang Mempengaruhi Kinerja Sistem Komunikasi Satelit, Sistem Komunikasi VSAT, Konfigurasi Jaringan VSAT, Arsitektur Jaringan VSAT, Komponen Jaringan VSAT, Topologi Jaringan VSAT, Jenis-Jenis Jasa VSAT, Link Budget Pada Jaringan VSAT dan Profil PT. Pasifik Satelit Nusantara.

BAB III KONSEP JARINGAN DAN INSTALASI VSAT

Bab ini menjelaskan tentang konsep jaringan VSAT pada PT. PSN Medan dan juga proses instalasi serta perawatan untuk antena pelanggan baik diameter 1,2 meter maupun 1,8 meter.

BAB IV ANALISIS LINK BUDGET DAN KINERJA JARINGAN VSAT

Bab ini berisikan hasil analisis perbandingan kinerja jaringan VSAT untuk diameter antena 1,2 meter dan 1,8 meter secara matematis, secara data existing dan juga hasil analisis terhadap jumlah jaringan yang mengalami gangguan pada antena pelanggan selama 6 bulan.

BAB V KESIMPULAN DAN SARAN

BAB II

LANDASAN TEORI

2.1 Konfigurasi Sistem Komunikasi Satelit

Satelit merupakan bagian perangkat telekomunikasi space segment yang bergerak mengitari bumi dan berada pada orbit tertentu. Satelit dapat disebut

repeater karena berfungsi sebagai penguat sinyal komunikasi, sehingga sistem ini dikatakan sebagai sistem komunikasi satelit [1]. Pada umumnya sistem komunikasi satelit memiliki konfigurasi yang dapat dilihat pada Gambar 2.1.

High Power Amplifier Modulator Up-Converter Encoding Information Input Transmit Waveguide Satellite Repeater Low Noise Block Converter Decoding Receiver and Demodulator Information Output Receive Antenna Receive Feed Transmit Antenna SB Receiver SB Transmit

Gambar 2.1 Konfigurasi Sistem Komunikasi Satelit [2]

Pada Gambar 2.1 terlihat bahwa sinyal yang dikirim dari Stasiun Bumi

Transmit akan diterima dan diperkuat kembali oleh satelit yang kemudian dikirimkan ke Stasiun Bumi Receive.

Segmen angkasa merupakan satelit yang terletak di orbit bumi sedangkan segmen bumi adalah seluruh perangkat-perangkat yang ada pada sebuah stasiun bumi.

2.1.1 Keunggulan dan Kelemahan Sistem Komunikasi Satelit

Adapun keunggulan dari sistem komunikasi satelit dapat dijelaskan sebagai berikut [3] :

1. Cakupan areanya yang sangat luas 2. Bandwidth yang cukup besar

3. Independen dari infrastruktur teresterial 4. Instalasi jaringan yang cepat

5. Biaya relatif rendah

6. Karakteristik layanan yang seragam 7. Layanan total hanya dari satu provider

8. Layanan mobile/wireless yang independen terhadap lokasi

Sementara itu, kelemahan dari sistem komunikasi satelit adalah sebagai berikut [3] :

1. Delay propagasi besar

2. Rentan terhadap pengaruh atmosfir dan lainnya

3. Up Front Cost tinggi : contoh untuk Satelit GEO : Spacecraft, Groun Segment & Launch = US $ 200 jt, Asuransi : $ 50 jt

4. Distance Insensitive : biaya komunikasi untuk jarak pendek maupun jauh relatif sama

5. Hanya ekonomis jika jumlah user besar dan kapasitas digunakan secara intensif

2.2 Orbit Satelit

Orbit satelit adalah posisi satelit pada ketinggian tertentu yang mengelilingi bumi dan tetap pada tempatnya disebabkan adanya gaya grafitasi bumi. Orbit satelit berdasarkan jaraknya dibagi atas tiga jenis yaitu : Low Earth Orbit (LEO),

2.2.1 Low Earth Orbit (LEO)

Satelit ini mengorbit pada ketinggian 500-1500 km dari permukaan bumi. Dengan ketinggian ini, satelit ini dapat digunakan untuk komunikasi suara tanpa menimbulkan delay propagasi dan power yang digunakan juga relatif kecil [4].

2.2.2 Medium Earth Orbit (MEO)

Satelit ini mengorbit pada ketinggian antara 9000-20000 km dari permukaan bumi. Satelit ini memiliki cakupan yang lebih sempit dan memiliki delay yang lebih kecil dibandingkan GEO [4].

2.2.3 Geosynchronous Earth orbit (GEO)

Satelit ini mengorbit pada ketinggian ± 36000 km dari permukaan bumi, sehingga diperlukan waktu 0.25 detik dalam mentransmisikan sinyal. Satelit ini disebut juga Geosynchronous karena waktu yang dibutuhkan satelit untuk mengitari bumi sama dengan waktu bumi berotasi pada porosnya. Jangkauan satelit ini dapat mencapai 1/3 luas permukaan bumi. Sedangkan kekurangan dari satelit ini adalah membutuhkan power dan delay yang besar [4].

Adapun Orbit Satelit berdasarkan jaraknya dapat dilihat pada Gambar 2.2.

2.3 Sistem Akses Jamak Satelit (Satellite Multiple Access)

Umumnya, setiap stasiun bumi dalam mengakses transponder satelit tidak sama satu sama lain. Hal ini disebabkan adanya perbedaan ukuran, kapasitas maupun frekuensi operasi dalam melayani node jaringan. Sebuah stasiun bumi dapat mengakses satu atau lebih transponder satelit. Hal ini memungkinkan untuk memanfaatkan satu carrier per transponder atau multi carrier per transponder. Akibatnya, tiap-tiap transponder satelit dapat diakses oleh satu carrier atau beberapa carrier. Sementara itu, tiap transponder adalah repeater non linear

dengan daya dan bandwidth yang terbatas, sehingga diperlukan suatu teknik untuk mengakses transponder satelit ke masing-masing stasiun bumi. Teknik ini disebut dengan Satellite Multiple Access [5]. Ada tiga jenis teknik yang digunakan pada sistem komunikasi satelit yaitu Frequency Division Multiple Access (FDMA),

Time Division Multiple Access (TDMA) dan Code Division Multiple Access

(CDMA). Sementara itu teknik multiple access yang digunakan di PSN Medan untuk jaringan VSAT IP adalah RTDMA (Random Time Division Multiple Access).

2.3.1 Frequency Division Multiple Access (FDMA)

FDMA merupakan teknik multiple access yang paling sederhana dimana setiap stasiun bumi telah ditentukan frekuensi kerjanya berdasarkan bandwidth

total dan dapat mengakses ke satelit dalam waktu yang bersamaan. Setiap sinyal

carrier dari stasiun bumi akan dipancarkan secara simultan. Apabila transponder

SB SB SB SB f1

f1 f1 f1 f1

Transponder

Gambar 2.3 Konsep FDMA [7]

2.3.2 Time Division Multiple Access (TDMA)

Pada TDMA, setiap stasiun bumi mendapat alokasi bandwidth yang sama tetapi diberikan alokasi waktu untuk mengakses ke satelit. Pembagian alokasi waktu dilakukan dalam selang waktu tertentu yang disebut kerangka TDMA (TDMA frame). Setiap frame dibagi atas sejumlah celah waktu (time slot). Dimana informasi dimasukkan dalam time slot yang berbeda dan dipancarkan secara priodik dengan selang waktu yang sama [6]. Gambar 2.4 mengilustrasikan konsep dari TDMA.

SB SB SB

f1

f2 f3

Transponder f1 f2 f3

2.3.3 Code Division Multiple Access (CDMA)

CDMA merupakan teknik multiple access bersama ke satelit yang membagi

bandwidth transponder satelit dengan memberikan kode-kode alamat tujuan dan pengenal untuk setiap data yang akan dikirimkan. Sinyal informasi memiliki kode tujuan dan pengenal masing-masing dan dipancarkan secara acak dan hanya stasiun tujuan yang dapat menerima informasi tersebut [6]. CDMA memiliki dua divisi utama, Spread-Spectrum Multiple-Access (SSMA) dan Pulse-Address Multiple-Access (PAMA). SSMA memanfaatkan angle-modulation coding dan PAMA memanfaatkan amplitude-modulation coding. CDMA dapat dicirikan sebagai teknik random-access sementara FDMA dan TDMA menggunakan teknik

controll-access[5]. Gambar 2.5 mengilustrasikan konsep CDMA.

SB SB SB SB

f1 _f1

f1 f1 Transponder

- - - XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX ++++++++++++++++++++++++++++++++++++++

Gambar 2.5 Konsep CDMA [7]

2.3.4 Random Time Division Multiple Access (RTDMA)

RTDMA merupakan pengembangan dari TDMA. Sistem ini dapat mengirimkan paket data secara acak/ random dan mencari slot yang kosong dimana dalam melakukan komunikasi datanya terdapat sebuah hub dan banyak

remote client tidak bisa langsung berkomunikasi. Adapun penggambaran mengenai sistem RTDMA dapat dilihat pada Gambar 2.6 [4].

Uplinks

VSAT 1

VSAT 2

VSAT 3

Combined Downlink

Collision due to 100 % overlap Time

Retransmission (different delay from VSAT 1)

Retransmission

Gambar 2.6 Prinsip Kerja RTDMA [4]

Gambar 2.6 memperlihatkan urutan proses transmisi dari protokol slotted aloha, yaitu tabrakan dari paket dalam time slot yang sama dan rate transmisi dari paket setelah waktu delay acak. Dengan slotted aloha, VSAT mengirimkan paket dalam time slot yang artinya terjadi sinkronisasi tetapi tidak terjadi koordinasi dalam arti, ketika mengirimkan paket pada time slot yang diberikan tidak perduli walaupun ada VSAT lain mengirimkan paket atau tidak pada time slot yang sama.

2.4 Alokasi Band Frekuensi Satelit

Pengalokasian band frekuensi untuk layanan satelit merupakan suatu proses rumit yang memerlukan koordinasi dan perencanaan Internasional. Hal ini dilakukan di bawah naungan International Telecommunication Union (ITU). Untuk memfasilitasi perencanaan frekuensi tersebut, maka dunia membaginya menjadi tiga wilayah [8] :

Wilayah 1 : Eropa, Afrika, dimana sebelumnya Uni Soviet dan Mongolia. Wilayah 2 : Amerika Utara dan Selatan maupun Greenland.

Dalam wilayah ini, band frekuensi dialokasikan ke berbagai layanan satelit, meskipun layanan yang diberikan memungkinkan dialokasikan band frekuensi yang berbeda pada wilayah yang berbeda. Beberapa layanan yang disediakan oleh satelit adalah :

1. Fixed Satellite Service (FSS)

2. Broadcasting Satellite Service (BSS) 3. Mobile Satellite Service

4. Navigational Satellite Service

5. Meteorological Satellite Service

Adapun Tabel 2.1 merupakan pembagian band frekuensi yang umum digunakan untuk layanan satelit.

Tabel 2.1 Alokasi Band Frekuensi Satelit [8] Rentang Frekuensi

(GHZ) Band Frekuensi Layanan

0.1 - 0.3 VHF Messaging

0.3 – 1.0 UHF Military, navigation mobile

1.0 – 2.0 L Mobile, radio broadcast

2.0 – 4.0 S Mobile navigation

4.0 - 8.0 C Fixed

8.0 – 12.0 X Military

12.0 – 18.0 Ku Fixed video broadcast

18.0 – 27.0 K Fixed

27.0 - 40.0 Ka Fixed, audio broadcast,

intersatellite

40.0 – 75 V Intersatellite

75 – 110 W Intersatellite

110 – 300 Mn Intersatellite

Frekuensi band yang sering digunakan untuk komunikasi VSAT adalah C-Band, Ku-Band dan Ka-Band. Pada masing-masing frekuensi ini, dibagi lagi alokasi frekuensi masing-masing untuk uplink dan downlink yang dapat dilihat pada Tabel 2.2 [9].

Tabel 2.2 Alokasi Link Frekuensi Komunikasi Satelit [9]

Band Frekuensi Frekuensi Uplink (GHZ) Frekuensi Downlink (GHZ)

C 5,925 – 7,075 3,7 – 4,2

Ku 14,0 – 14,5 11,7 – 12,2

Ka 27,5 – 31,0 17,7 – 21,2

2.5 Faktor Yang Mempengaruhi Kinerja Sistem Komunikasi Satelit

Faktor-faktor yang mempengaruhi kinerja sistem komunikasi satelit adalah sebagai berikut [10] :

1. Efek propagasi dari atmosfer

2. Efek Sun Outage, disebabkan oleh naiknya level noise dari sistem penerimaan karena arah antena dan datangnya sinar matahari berada pada satu garis lurus.

3. Kehandalan perangkat dan sistem 4. Redaman hujan, terutama pada Ku-Band

5. Ketepatan arah antenna 6. Interferensi jaringan

2.6 Sistem Komunikasi VSAT

VSAT merupakan perangkat sistem komunikasi satelit ground segment

dengan antena berbentuk parabola berdiameter hingga 4 meter yang digunakan untuk melakukan pengiriman data, gambar maupun suara via satelit [11].

komunikasi online seperti ATM (Automated Teller Machine). Infrastruktur jaringan telekomunikasi VSAT dirasakan lebih efektif apabila dibandingkan dengan jaringan kabel. Hal ini disebabkan, jaringan kabel kurang efesien karena instalasinya memakan waktu lama dan menelan biaya besar. Disamping itu, sangat rentan terhadap gangguan dan cakupan area yang terbatas karena kendala goegrafis. VSAT juga menawarkan value added service berbasis satelit seperti :

Internet, data, LAN, voice/fax dan dapat menyediakan jaringan komunikasi

private/public serta layanan multimedia [11].

Pada umumnya, VSAT berada di site pengguna, dimana dalam melakukan komunikasinya dibutuhkan perangkat untuk menghubungkan komputernya dengan antena luar yang mempunyai transceiver. Tranceiver berfungsi untuk menerima dan mengirim sinyal informasi ke transponder satelit yang kemudian akan dikuatkan untuk dikirimkan kembali menuju bumi [11].

2.7 Konfigurasi Jaringan VSAT

Antar stasiun VSAT terhubung dengan satelit melalui Radio Frequency

(RF). Link komunikasi dari stasiun VSAT ke satelit disebut Uplink, sedangkan dari satelit ke stasiun VSAT disebut Downlink, seperti pada Gambar 2.7 [6].

Satelit

Uplink Downlink

Gambar 2.7 Uplink dan Downlink Stasiun VSAT ke Satelit [6]

Gambar 2.8 Satelit Geostasioner [6]

2.8 Arsitektur Jaringan VSAT

Adapun arsitektur jaringan VSAT terdiri dari [12] : 1. Ground Segment (Segmen Bumi)

Adapun bagian-bagian dari segmen bumi meliputi : Hub Station / Master Earth Station, Network Management System (NMS) dan Remote Earth Station.

2. Space Segment (Segmen Angkasa)

Adapun bagian dari segmen angkasa berupa Transponder Satelit

Gambar 2.9 memperlihatkan tentang bagaimana arsitektur jaringan VSAT tersebut.

VSAT memiliki kemampuan untuk menerima maupun mengirimkan sinyal melalui satelit kepada VSAT lain pada jaringan tersebut. Dimana sinyal akan dikirimkan lewat satelit ke hubstation yang juga berfungsi sebagai pusat monitor, atau sinyal langsung dikirimkan ke VSAT lain dan hub digunakan hanya untuk mengawasi dan mengontrol, atau juga sinyal dikirimkan dari VSAT yang satu ke VSAT lainnya secara langsung tanpa menggunakan hub.

2.9 Komponen Jaringan VSAT

Adapun komponen jaringan VSAT terdiri dari Hub Station, Remote Station

dan Satelit yang dapat dijelaskan sebagai berikut [11].

2.9.1 Hub Station

Hub Station berfungsi mengontrol seluruh operasi jaringan komunikasi. Terdapat sebuah server Network Management System (NMS) yang berfungsi untuk memonitor dan mengontrol jaringan komunikasi yang terintegrasi dengan perangkat keras maupun perangkat lunak. Operator dapat mengakses server NMS untuk memonitor, memodifikasi dan men-download informasi konfigurasi individual ke masing-masing VSAT. Dimana NMS workstation terletak pada user

data center.

Stasiun ini mengatur multiple channel dari inbound dan outbound data. Pada jaringan private terdedikasi, hub ditempatkan bersama dengan fasilitas data-processing yang dimiki user. Pada jaringan hub yang dibagi-bagi, hub

dihubungkan ke data center atau peralatan user dengan menggunakan sirkuit

backhoul terrestrial.

Hub Station terdiri atas Radio Frequency (RF), Intermediate Frequency

(IF) dan peralatan Baseband. Peralatan RF meliputi antena, HPA (High Power Amplifier), LNA (Low Noise Amplifier) dan Up-Down Converter. Sementara peralatan IF dan Baseband meliputi IF Combiner/Devider, Modulator dan

[image:31.595.244.380.112.276.2]

Gambar 2.10 Sistem Hub VSAT [11]

2.9.2 Remote Station

Remote Station merupakan perangkat yang terdapat di site pelanggan yang meliputi unit outdoor (ODU), unit indoor (IDU) dan Inter Facility Link (IFL). Adapun komponen remote VSAT dapat dilihat pada Gambar 2.11.

Antenna

Circulator

2nd Up Converter 2nd Down

Converter

1st Down

Converter 1st Up Converter

Modulator Demodulator

Tx Filter Rx

Filter

LNA SSPA

[image:31.595.234.388.444.686.2]

a. Outdoor Unit (ODU)

Adapun bagian dari Outdoor Unit terdiri atas [11] : 1. Antena

Antena berfungsi untuk memancarkan dan menerima gelombang radio RF. Antena yang dipakai berupa solid dish antenna yang memiliki bentuk parabola. Fungsi antena pada komunikasi VSAT adalah sebagai berikut :

a. Memancarkan gelombang radio RF dari stasiun bumi ke satelit dengan frekuensi 5,925 GHz sampai 6,425 GHz.

b. Menerima gelombang radio RF dari satelit ke stasiun bumi dengan frekuensi 3,7 GHz sampai 4,2 GHz.

Bagian antena terdiri atas reflektor, feedhorn, lengan penyangga, LNA, SSPA dan Up-Down Converter. Ukuran piringan antena atau dish VSAT berkisar antara 0,6 – 3,8 meter. Ukuran dish sebanding dengan kemampuan antena untuk menguatkan sinyal. Adapun bentuk dari antena VSAT dapat dilihat pada Gambar 2.12.

Feedhorn dipasang pada frame antena pada titik fokusnya dengan bantuan lengan penyangga. Feedhorn mengarahkan tenaga yang ditransmisikan ke arah piringan antena atau mengumpulkan tenaga dari piringan tersebut.

2. Radio Frequency Transmitter (RFT)

RFT dipasang pada frame antena dan dihubungkan secara internal ke

feedhorn. RFT terdiri atas : a. Low Noise Amplifier (LNA)

LNA befungsi memberikan penguatan terhadap sinyal yang datang dari satelit melalui antena dengan noise yang cukup rendah dan bandwidth yang lebar (500 MHz). Lemahnya sinyal dari satelit yang diterima oleh LNA disebabkan oleh faktor berikut :

- Jauhnya letak satelit, sehingga mengalami redaman yang cukup besar disepanjang lintasannya.

- Keterbatasan daya yang dipancarkan oleh satelit untuk mencakup wilayah yang luas.

Untuk dapat memberikan sensitivitas penerimaan sinyal yang baik, maka LNA harus memiliki noise temperatur yang rendah dan mempunyai penguatan /

gain yang cukup tinggi (Gain LNA = 50 dB). LNA harus sanggup bekerja pada

band frekuensi antara 3,7 GHz sampai dengan 4,2 GHz (Bandwidth-nya 500 MHz).

b. Solid State Power Amplifier (SSPA)

SSPA berfungsi untuk memperkuat daya sehingga sinyal dapat dipancarkan pada jarak yang jauh. SSPA ini merupakan penguat akhir dalam rangkaian sisi pancar (transmite side) yang merupakan penguat daya frekuensi sangat tinggi dalam orde Giga Hertz.

menghasilkan daya pancar (EIRP) yang dikehendaki ke satelit. Ada hal yang perlu diperhatikan dalam mengoperasikan penguat daya frekuensi tinggi, diantaranya : - Besar daya output yang dihasilkan

- Lebar band frekuensi yang harus dicakup - Pengaruh intermodulasi yang muncul - Input dan outputBack-off

c. Up/Down Converter

Perangkat ini dikemas dalam satu kemasan tetapi memiliki dua fungsi yaitu sebagai up converter dan down converter.

Up Converter berfungsi untuk mengkonversi sinyal IF atau sinyal frekuensi menengah dengan frekuensi center-nya sebesar 70 MHz menjadi sinyal RF Up link (5,925 – 6,425). Gambar 2.13 memperlihatkan diagram up converter.

UP CONVERTER Sinyal IF

Dari Modem

Sinyal RF

Ke SSPA

Gambar 2.13 Up Converter [11]

Down converter berfungsi untuk mengkonversi sinyal RF Down link (3,7 MHz – 4,2 MHz) menjadi sinyal Intermediate Frequency dengan frekuensi center

sebesar 70 MHz. Adapun Gambar 2.14 memperlihatkan diagram dari down converter.

DOWN CONVERTER Sinyal RF

Dari LNA

Sinyal IF

Ke Modem

b. Indoor Unit (IDU)

Modem VSAT merupakan perangkat IDU yang berfungsi sebagai modulator

dan demodulator. Modulasi adalah proses penumpangan sinyal informasi kedalam sinyal IF pembawa yang dihasilkan oleh syntheisiser. Frekuensi IF besarnya mulai dari 52 MHz sampai 88 MHz dengan frekuensi center 70 MHz. Sedangkan demodulasi adalah proses memisahkan sinyal informasi digital dari sinyal IF dan meneruskannya ke perangkat teresterial yang ada. Teknik modulasi yang dipakai dalam modem satelit yaitu sistem Phase shift Keying (PSK). Adapun Gambar 2.15 memperlihatkan contoh dari modem satelit.

Gambar 2.15 Modem Satelit [11]

c. Inter Facility Link (IFL)

IFL merupakan media penghubung antara ODU dan IDU. Fisiknya biasanya berupa kabel dengan jenis koaksial dan biasanya menggunakan konektor jenis BNC (Bayonet Neill-Concelman).

2.9.3 Satelit

Satelit merupakan perangkat space segment yang berfungsi sebagai

repeater dalam melakukan komunikasinya dengan perangkat ground segment

Gambar 2.16 Gambaran Visual Satelit Indonesia [12]

Fungsi Transponder yang terdapat pada satelit adalah sebagai berikut : 1. Penerima sinyal

2. Translasi frekuensi 3. Penguatan

Jumlah transponder menentukan kapasitas satelit. Dimana setiap

transponder terdiri atas polarisasi vertikal dan horizontal. Umumnya tiap

transponder memiliki bandwith 40 MHz, untuk operasi lebar bidang frekuensi sebesar 36 MHz sementara 4 MHz berada di kiri maupun kanan satelit yang merupakan frekuensi gap (guard band frequency) untuk pengaman agar tidak terjadi interferensi antar transponder.

Di dunia Internasional, Ku-Band adalah band frekuensi yang populer.

[image:37.595.106.518.121.336.2]

Tabel 2.3 Kelebihan dan Kekurangan Band Frekuensi Satelit [12]

Frekuensi Keunggulan Kekurangan

C-Band

· World wide availability

· Teknologi yang termurah · Tahan dari redaman hujan

· Antena berukuran relatif lebih besar · Rentan terhadap interferensi dari satelit tetangga dan terrestrial

microwave

Ku-Band

· Kapasitas relatif besar

· Antena berukuran relatif lebih kecil (0,6 – 1,8 m)

· Rentan dari redaman hujan

·Availability terbatas (faktor regional)

2.10 Topologi Jaringan VSAT

Topologi VSAT ditentukan dari trafik jaringan VSAT yang digunakan dimana untuk setiap lokasi yang berbeda digunakan topologi yang berbeda pula. Topologi jaringan VSAT dapat berupa star atau mesh[10].

2.10.1 Topologi Star

VSAT HUB VSAT VSAT

VSAT

VSAT VSAT

VSAT VSAT

Gambar 2.17 Topologi Star [10]

2.10.2 Topologi Mesh

Pada topologi mesh, setiap VSAT dapat berkomunikasi secara langsung dengan VSAT lainnya tanpa harus melalui hub station terlebih dahulu. Dalam hal ini, hub station hanya berfungsi memonitor dan mengontrol jaringan saja. Topologi ini cocok digunakan untuk aplikasi telephony, disebabkan menggunakan

link komunikasinya bersifat point to point berkecepatan tinggi. Adapun bentuk dari topologi mesh dapat dilihat pada Gambar 2.18.

VSAT

VSAT

VSAT

VSAT

VSAT

[image:38.595.216.404.112.290.2]

VSAT

2.10.3 Perbandingan Topologi Star dan Mesh

Topologi star memiliki sifat-sifat sebagai berikut [10] : - Delay propagasi lebih besar

- Investasi besar untuk central hub

- VSAT antena lebih kecil (1,8 meter) - Biaya instalasi VSAT lebih murah - Cocok untuk aplikasi data interaktif

Sedangkan topologi mesh memiliki sifat-sifat sebagai berikut [10]: - Propagasi delay lebih kecil (250 ms)

- Dapat digunakan pada PAMA/DAMA - Investasi central hub lebih murah - Antena VSAT berukuran lebih besar - Biaya instalasi besar

- Cocok untuk komunikasi data dengan trafik tinggi

2.11 Jenis-Jenis Jasa VSAT

Adapun jenis-jenis jasa yang ada pada teknologi VSAT adalah sebagai berikut [13] :

1. VSAT Link

Merupakan jenis komunikasi yang langsung (point-to-point) berhubungan antara dua buah stasiun bumi tanpa ada stasiun pusat sebagai pengontrol.

2. VSAT Net

Dapat digunakan untuk berhubungan antara terminal VSAT (remote) yang satu ke terminal VSAT yang lainnya dengan menggunakan stasiun pusat bumi atau disebut stasiun hub.

3. VSAT Frame Relay

VSAT ini biasanya disebut juga dengan Sky Frame menggunakan topologi

poin- to-multipoint menggunakan media akses frame relay. 4. VSAT Teleport

5. VSAT IP

Sebagai layanan jasa telekomunikasi, dimana VSAT ini menerapkan teknologi TDM/TDMA dengan IP sebagai protokol komunikasi.

2.12 Link Budget Pada Jaringan VSAT

Dalam sistem komunikasi satelit, link budget menjadi hal yang sangat penting dalam perencanaan instalasi jaringan VSAT. Secara sederhana, link budget adalah jumlah total kerugian (losses) antara media pengirim (transmitter) dengan satelit dan kembali lagi ke penerima (receiver). Losses ini memberi penguatan negatif pada setiap media, apakah itu transmitter, satelit maupun juga pada receiver. Berikut ini akan dijelaskan komponen penting dalam perhitungan

link budget sebagai berikut [1].

2.12.1 Sudut Pandang Antena (Look Angles)

Dalam mengarahkan antena baik itu Stasiun Bumi (Hub) maupun VSAT (Remote Station) ke satelit diperlukan look angles (keterarahan sudut pandang antena). Look angles ini terdiri atas sudut azimuth (A), sudut elevasi (E) dan polarisasi offset berdasarkan data posisi lintang antena (θi), posisi bujur antena (θL) serta bujur satelit (θS).

Polarisasi offset adalah derajat arah dudukan feedhorn pada sisi Tx antena yang menentukan keterarahan sinyal dari sebuah antena terhadap arah polarisasi pada satelit tujuan, polasisasi offset ini dapat dirumuskan sebagai berikut [1] : b. Untuk Site Longitude < Satellite Longitude

Polarisasi Offset = (sudut azimuth – 1/10 site latitude) c. Untuk Site Longitude > Satellite Longitude

Polarisasi Offset = - (3600 - sudut azimuth) + 1/10 site latitude)

berkisar antara 00

– 3600 tergantung pada lokasi stasiun bumi/ VSAT, sedangkan

besarnya sudut elevasi berkisar antara 00

– 900 tergantung dari posisi satelit [1]. Dimana :

A = Sudut Azimuth

E = Sudut Elevasi

r = Jari-jari orbit geostasioner satelit (Km)

Re = Jari-jari ekuator bumi (Km)

θi = Posisi lintang stasiun bumi / VSAT (derajat utara) θS = Posisi bujur satelit (derajat)

θL = Posisi bujur stasiun bumi / VSAT (derajat)

M S Satelit P Point Selatan Stasiun Bumi Zenith E= Elevasi A= Azimuth

Posisi Bujur Satelit θS

Posisi Bujur Stasiun Bumi θL

Kutub Utara N T r Ekuator θi

θS-θL Re

[image:41.595.152.462.329.587.2]

O

Gambar 2.19 Posisi Sudut Azimuth dan Elevasi Antena Hub / Remote [1]

Berdasarkan Gambar 2.19, maka diperoleh suatu persamaan untuk menyelesaikan perhitungan keterarahan (look angles) dari antena stasiun bumi / VSAT.

= tan -1��� tan(θS−θL) ��tan θi �

= tan -1���

�

cos θi

� � tan(_θS−θL)

��tan θi �

= tan -1�tan(θS−θL)

sin θi � (2.1)

Sedangkan untuk perhitungan sudut elevasi, maka berdasarkan Gambar 2.18 dapat dibuat sebuah proyeksi untuk segitiga TSO yang memudahkan dalam perhitungan sudut elevasi yang dapat dilihat pada Gambar 2.20.

T

S

Re

O

r B δ

ω

[image:42.595.217.398.300.437.2]

γ

Gambar 2.20 Segitiga Pengganti untuk Perhitungan Sudut Elevasi [1]

Berdasarkan Gambar 2.20 maka didapatkan suatu persamaan untuk menghitung sudut elevasi (E) yaitu :

E = (�+ � − 900)

= �(900− �) + � − 900�

= (� − � ) (2.2)

Sedangkan sudut � sendiri dapat dihitung berdasarkan segitiga TPO berikut :

γ = cos -1���

Dengan : OP = ��⁄cos|θ_S− θ_L| = �_�⁄cosθ_icos|θ_S− θ_L| seperti yang ditunjukkan dari segitiga MPO dan TMO, sehingga :

γ = cos -1 ( cosθ_icos|θ_S− θ_L| ) (2.3b)

Sedangkan untuk perhitungan sudut δ berdasarkan Gambar 2.19

didapatkan persamaan sebagai berikut :

δ = tan -1��� ���

= tan -1��−��cos γ ��sin γ �

= tan -1� �−�����θicos(θS−θL)

��sin����−1(���θicos(θS−θL))�� (2.4)

Selanjutnya berdasarkan Persamaan 2.3 dengan memasukkan δ pada Persamaan 2.4 dan γ pada Persamaan 2.3b maka akan dapat diperoleh sudut elevasi E yang diekspresikan sebagai berikut :

E = tan-1� �−�����θicos(θS−θL)

��sin����−1(���θ_icos(θ_S−θ_L))�� − ���

−1_(���θ

i cos(θS− θL))

(2.5)

2.12.2 Slant Range

Satellite

H _{α max}

α

d

E

Re

[image:44.595.233.391.114.314.2]

ψ

Gambar 2.21 Penentuan Slant Range [1]

Berdasarkan Gambar 2.21 maka perhitungan slant range (d) dapat ditulis perumusannya sebagai berikut :

d2 = (Re + H)2 + Re2 - 2 Re (Re+ H) cos ψ

= (Re + H)2 + Re2 - 2 Re (Re + H) sin ��+���−1� ��

��+�cos��� (2.6)

Dimana :

Re = Jari-jari bumi pada bidang ekuator (km) E = Sudut elevasi (derajat)

H = Ketinggian orbit satelit dari bumi pada bidang ekuator (km) r = Jari-jari orbit geostasioner (km)

2.12.3 Gain Antena

Gain atau penguatan adalah perbandingan antara daya pancar antena terhadap antena referensinya. Persamaan untuk antena parabolik adalah sebagai berikut [1] :

G (dBi) = � ��2�2 �2 �= �

��� � �

2

Atau secara logaritmis dapat ditulis sebagai berikut :

G (dB) = 20.45 + 20 log f + 20 log d + 10 log � (2.8) Dimana :

η = efesiensi antena d = diameter antena (m)

c = kecepatan cahaya = 3 x 108 (m/s) f = frekuensi (GHz)

2.12.4 Effective Isotropic Radiated Power (EIRP)

EIRP digunakan untuk menyatakan daya pengiriman dari stasiun bumi atau satelit. Adapun rumus EIRP adalah sebagai berikut [1] :

EIRP (Watt) = PTX . GTX (2.9)

EIRP (dBW) = PTX (dBW) + GTX (dB) (2.10)

Dimana :

PTX = Daya pancar Pengirim dalam Watt atau dBW

GTX = Gain Antena Pemancar dalam dB

2.12.5 Rugi-Rugi Lintasan

Rugi-rugi pada lintasan transmisi adalah redaman yang terjadi pada proses pentransmisian sinyal dari Tx (Pengirim) ke Rx (Penerima). Rugi-rugi transmisi tersebut antara lain [1] :

1. Rugi-Rugi Saluran (LSAL)

Rugi-rugi pada saluran merupakan besarnya redaman yang terjadi sepanjang saluran yang dipergunakan. Dalam konfigurasinya redaman yang terjadi pada pengkoneksian konektor kabel dapat disimpulkan sebagai berikut :

 LSAL kabel IF (BNC Kabel) 1.3 dB/30 meter

 LSAL kabel RF (IFL Kabel) 0.7 dB/meter

2. Rugi-Rugi Pancaran Antena (LANT)

tidak pas pada arah pancar posisinya, sehingga menyebabkan loss pada daya maksimum yang diperlukan dalam pancaran, umumnya besar rugi pancaran sebesar 0.5 dB.

3. Rugi-Rugi Atmosfir (LATM)

Rugi-rugi atmosfir adalah rugi-rugi yang disebabkan akibat dari hasil proses absorbsi energi dengan gas atmosfir, proses absorbsi tersebut terjadi karena pengaruh cuaca. Nilai rugi-rugi atmosfir sangat kecil dan terjadi pada elevasi 100.

4. Rugi-Rugi Redaman Hujan (LRAIN)

Redaman hujan merupakan redaman yang memiliki pengaruh besar terhadap propagasi gelombang pada frekuensi di atas 10 GHz. Redaman ini adalah fungsi dari frekuensi dan curah hujan dalam mm/jam yang dapat dihitung dengan tahapan sebagai berikut yang dapt dilihat pada Gambar 2.22 [1].

ICE

LG

El

h0

LS

Rain

hr

Gambar 2.22 Sketsa Penentuan Redaman Hujan [1]

Dimana :

- R = Rain rate point, dimana nilai R dapat dilihat berdasarkan Tabel 2.5 titik laju hujan.

- Persamaan kuantitas koefisien empiris polarisasi :

bc = ����+����

2�� (2.12)

- Sehingga redaman hujan spesifik (dB/Km) dapat dinyatakan sebagai :

α = �_���� _(2.13)

- Tinggi atmosfir terjadinya hujan (hr) :

hr (km) = �

3 + 0.028 ���� 0 < �������� < 360

4−0.075 ������������ ≥ 360 (2.14)

- Panjang lintasan hujan efektif (LS) untuk sudut elevasi antena ≥ 100 :

LS = (ℎ�− ℎ0)�_sin� (2.15)

Dimana :

E = sudut elevasi

hr = ketinggian hujan (km)

h0 = tinggi antena (km)

- Jarak lintasan hujan (LG) :

LG = �_�cos� (2.16) - rP = rain rate reduction factor, dimana p (reduction factor) bergantung pada

kondisi daerah masing-masing :

for p = 0.001 % → �_0.001 = 10

10+�� ; for p = 0.01 % → �0.01 =

90 90+4��

for p = 0.1 % → �₀.1 = ₁₀180_+�

� ; for p = 1 % → �1 = 1

- faktor reduksi lintasan hujan pada wilayah Indonesia, memiliki persentase

unavailability 0.01 % sehingga dapat ditulis :

�0.01= ₉₀₊90_4�

� (2.17)

- Maka besarnya redaman hujan total persentase curah hujan sebesar 0.01 % adalah :

LRain (dB)( r =0.01 % ) = ����0.01 (2.18)

[image:48.595.163.460.210.608.2]

Adapun Specific Attenuation Rain Parameters dapat dilihat pada Tabel 2.4 dan Rainfall Climatic Region, Rainfall Intensity Exceeded (mm/H) dapat dilihat pada Tabel 2.5.

Tabel 2.4 Specific Attenuation Rain Parameters [1]

Frequency GHz aH aV bH bV

1 0,000387 0,00000352 0,912 0,880 2 0,00154 0,000138 0,963 0,923 4 0,000650 0,000591 1,121 1,075 6 0,00175 0,00155 1,308 1,265 7 0,00301 0,00265 1,332 1,312 8 0,00454 0,00395 1,327 1,310 10 0,0101 0,00887 1,276 1,264 12 0,0188 0,0168 1,217 1,200 15 0,0367 0,0335 1,154 1,128 20 0,0751 0,0691 1,099 1,065

25 0,124 0,113 1,061 1,030

30 0,187 0,167 1,021 1,000

35 0,263 0,233 0,979 0,963

40 0,350 0,310 0,939 0,929

45 0,442 0,393 0,903 0,897

50 0,536 0,479 0,873 0,868

60 0,707 0,642 0,826 0,824

70 0,851 0,784 0,793 0,793

80 0,975 0,906 0,769 0,769

90 1,06 0,999 0,753 0,754

100 1,12 1,06 0,743 0,744

120 1,18 1,13 0,731 0,732

150 1,31 1,27 0,710 0,711

200 1,45 1,42 0,689 0,690

300 1,36 1,35 0,688 0,689

Tabel 2.5 Rainfall Climatic Region, Rainfall Intensity Exceeded (mm/H) [1] Percentage

of Time (%)

A B C D E F G H J K L M N P

1,0 - 1 - 3 1 2 - - - 2 - 4 5 12

0,3 1 2 3 5 3 4 7 4 13 6 7 11 15 34

0,1 2 3 5 8 6 8 12 10 20 12 15 22 35 65

0,03 55 6 9 13 12 15 20 18 28 23 33 40 65 105

0,01 8 12 15 19 22 28 30 32 35 42 60 63 95 145

0,003 14 21 26 29 41 54 45 55 45 70 105 95 140 200

0,001 22 32 42 42 70 78 65 83 55 100 150 120 180 250

2.12.6 Redaman Ruang Bebas (Path Loss)

Redaman ruang bebas (LFS) merupakan hilangnya daya yang dipancarkan

pada ruang bebas saat pemancaran sehingga tidak seluruh daya dapat diterima oleh antena penerima. Adapun besar redaman ini dapat ditulis sebagai berikut [1] :

LFS = �

4������������

� �

2

= �4�����������������������

� �

2

(2.19)

Pada d Uplink = dDownlink , maka secara logaritmis LFS dapat ditulis sebagai berikut :

LFS (dB) = 92.45 + 20 log fU/D + 20 log dU/D (2.20)

Dimana :

C = kecepatan cahaya = 3 x 108 m/s

dU/D = jarak antar stasiun bumi / VSAT ke satelit baik Uplink maupun

Downlink (km)

fU/D = frekuensi baik Uplink maupun Downlink (Ghz)

2.12.7 Figure Of Merit / Gain To Temperature (G/T)

Merupakan parameter yang digunakan untuk menunjukkan performansi antena VSAT dan LNA dalam hubungan sensitifitas carrier pada saat downlink

G/T (dB/0K) = G / T (2.21)

Atau secara logaritmis dapat ditulis sebagai berikut :

G/T (dB/0K) = G (dB) – 10 log Tsys (2.22)

Dimana :

G = Gain antena (dB)

T = Temperatur sistem penerima (0K)

2.12.8 Carrier to Noise Ratio (C/N)

Carrier to Noise Ratio merupakan parameter untuk menentukan nilai kualitas seluruh link. C/N dapat dituliskan sebagai berikut [1] :

[C/N]up (dB) = EIRPSB – LTotal + [G/T]SAT – K – 10 log BW (2.23)

[C/N]down (dB) = EIRPSAT – LTotal + [G/T]VSAT – K - 10 log BW (2.24)

Dimana :

LTotal = redaman total (dB) = LFS + LRAIN + LSAL + LANT + LATM

K = Konstanta Bolzman = -228,6 dBW BW = Bandwidth yang digunakan (Hz)

Pada dasarnya kualitas keseluruhan link komunikasi tidak hanya berasal dari (C/N) uplink dan downlink saja, namun interferensi juga mempengaruhi kualitas keseluruhan link komunikasi yaitu :

a. Interferensi akibat Intermodulation Product

b. Interferensi akibat Adjacent Satellite

Interferensi yang diakibatkan oleh jarak antar satelit yang berdekatan (jarak satelit normalnya 2º), Pattern dari antenna yang tidak baik, daerah cakupan (coverage) dari satelit yang saling overlaping, dan beroperasi pada frekuensi yang sama. Adapun persamaan Adjacent Satellite adalah sebagai berikut [15] :

(C/N)Req = ���

���_���+ 10 log ��

�� (2.25) Sehingga,

(C/I)ADJ = ����

���+ 12,2 �� (2.26)

c. Interferensi akibat Crosspolarization

Interferensi ini akibat oleh gerakan antena akibat dari adanya angin atau gangguan lain. Masalah crosspolarization ini timbul karena munculnya

power/energi yang dipancarkan pada salah satu polarisasi di polarisasi sebaliknya. Untuk menghindarinya, maka sebelum mengakses ke satelit, stasiun bumi harus melakukan test cross polarisasi dengan referensi stasiun bumi standar yang telah ditetapkan oleh operator satelit. Dimana besar Interferensi akibat

Crosspolarization sebesar 30 dB [15].

Maka dari parameter-parameter di atas, nilai C/N total adalah sebagai berikut :

(C/N)Total = 10 ��� 1

��_�� �� −1 +�_��� ���� −1 +��_�� � −1 +��_�� ��� −1 +�_��� ����

−1 (2.27)

2.12.9 Lebar Pita Frekuensi / Bandwidth

Perhitungan Bandwidth untuk suatu carrier ditentukan dari besarnya bit informasi yang dikirim. Hal ini dapat ditulis sebagai berikut [1] :

Bandwidth (MHz) = ����� ��� �

1+�

� � (2.28) Dimana :

FEC = Forward Error Correction N = kecepatan symbol modulasi

α = roll of factor

2.12.10 Energy Bit to Noise Ratio (Eb/No)

Kualitas sinyal yang diterima ditentukan oleh perbandingan energi sinyal pembawa per bit per hertz yang diterima terhadap derau temperatur. Adapun persamaannya adalah sebagai berikut [16] :

���_��� (��) = ��

��_{�����} + 10 log ��

[image:52.595.172.450.380.734.2]

�� (2.29) Secara umum BER (bir error rate) terhadap Eb/No dapat diketahui pada modulasi yang digunakan yang dapat dilihat pada Gambar 2.23. Pada PT. PSN Medan, BER yang digunakan sebesar 10-9 dengan Modulasi QPSK.

2.12.11 Energy Symbols per Noise (Es/No)

Kualitas sinyal juga dapat dinyatakan dalam energy symbol per noise

yang dinyatakan dalam persamaan [16] :

�_�����(��) = ���

���+ 10 log�+ 10 log��� (2.30)

Dimana :

N = kecepatan symbol modulasi FEC= Forward Error Control

2.12.12 Link Availability

Link availability menunjukkan besar persentase kehandalan sistem dalam menjaga link margin agar tetap berjalan. Link availability dinyatakan dalam persamaan berikut [16] :

���������������� (%) = ���������−����_{���������}�������� × 100 % (2.31)

Dimana total link menunjukkan total waktu saat link komunikasi dapat berjalan dengan baik. Link terputus menunjukkan total waktu saat link komunikasi terganggu atau putus.

2.12.13 Latency

Latency dapat juga disebut delay, adalah waktu yang dibutuhkan data untuk menempuh jarak dari asal ke tujuan. Latency dapat dipengaruhi oleh jarak, media fisik atau juga waktu proses yang lama. Persamaan perhitungan delay[17] :

td (ms) = �

� (2.32) dimana :

td = latency (ms)

2.13 Profil PT. Pasifik Satelit Nusantara

PT. Pasifik Satelit Nusantara (PSN) adalah perusahaan telekomunikasi satelit swasta pertama di Indonesia dan terkemuka di Asia yang menyediakan berbagai layanan telekomunikasi berbasis satelit meliputi layanan telepon tetap (fixed telephone) dan bergerak (mobile telephone) [18]. Disamping itu, PSN juga mengembangkan strategi bisnis yang berfokus pada kawasan Asia-Pasifik seperti : 1. Menggunakan satelit untuk memberikan solusi komunikasi yang inovatif 2. Membangun basis pelanggan dengan memasarkan produk dan jasa secara

langsung kepada pengguna akhir

3. Mengembangkan dan memasarkan berbagai layanan multimedia telekomunikasi

4. Membangun hubungan dengan mitra strategis, termasuk pemegang saham dan co-investor

PSN juga memfokuskan diri menjadi penyelenggara secara langsung untuk produk dan jasa telekomunikasi berbasis satelit di Asia, termasuk penyewaan grosir transponder satelit. Disamping itu pula, PSN memiliki saham di Cellular Satellite (ACeS) jaringan Asia, yang merupakan penyedia layanan telepon seluler berbasis satelit di Asia Tenggara. Dimana pemegang saham perusahaan termasuk negara yang dikendalikan oleh operator PT Telekomunikasi Indonesia (PT Telkom).

2.14.1 Product & Services PT. Pasifik Satelit Nusantara

Adapun produc & services PT. Pasifik Satelit Nusantara adalah sebagai berikut [18] :

1. Voice

Voice terbagi dua jenis yaitu Mobile Aplication dan Fixed Aplication. Mobile Aplication meliputi :

a. BYRU

Sementara itu untuk Fixed Aplication meliputi : a. PASTI

b. PASTI TELUM

2. Data

Adapun Data dibagi atas empat macam yaitu : a. Virtual Private Network (VPN)

b. Cellular Backhaul

c. Multicast

d. Data Center

3. Internet

Internet terbagi atas empat jenis layanan yang dapat dijelaskan sebagai berikut :

a. Satellite

b. Terrestrial

c. Web Hosting

d. IP-Transit

4. Integrated Solution

Integrated Solution terbagi atas dua jenis layanan yaitu : a. Asset Tracking

BAB III

KONSEP JARINGAN DAN INSTALASI VSAT

3.1 Konsep Jaringan VSAT Pada PT. Pasifik Satelit Nusantara

Sistem jaringan VSAT pada PT. PSN menerapkan metode akses TDMA/RTDMA dalam melakukan komunikasi datanya. Jenis jasa layanan VSAT yang digunakan adalah VSAT IP yang artinya setiap pelanggan mempunyai IP (Internet Protocol) masing-masing sebagai identitasnya di jaringan. Sementara itu topologi jaringan yang digunakan adalah topologi star, dimana jaringan ini terdapat sebuah Hub Station dengan banyak Remote Client. Mekanisme kerja jaringan pada topologi ini, setiap remote client mengirimkan datanya melalui satelit sedangkan antar remote client tidak dapat langsung berkomunikasi, karena proses interaksi dalam pengiriman sinyal dan data melalui hub station terlebih dahulu. Proses pengiriman data dari hub station ke remote client menggunakan metode akses TDMA, sementara pengiriman data dari remote client ke hub station

menggunakan metode akses RTDMA.

Komunikasi satelit terdiri dari satelit Geostasioner Palapa D yang beroperasi pada transponder linear, Hub Station dan beberapa VSAT (Remote Client) yang ditempatkan di wilayah tertentu. Satelit Palapa D mengoperasikan 5

transponder Ku-Band dan 24 transponder C-Band dan 11 transponder Extended

C-Band. Pada tugas akhir ini, PT. PSN menggunakan alokasi band frekuensi

Ku-Band dan C-Band. Untuk range frequency C-Band, Uplink 6,105 GHz dan

Downlink 3,880 GHz. Sementara untuk range frequency Ku-Band, Uplink 14,378 GHz dan Downlink 12,630 GHz. Satelit Palapa D berada di atas pulau Kalimantan dengan posisi satelit 1130 E sementara posisi Hub Station PT. PSN berada di Jakarta tepatnya di Kota Cikarang. Data dikirimkan dari Hub ke VSAT melalui

transponder disebut outbound link/channel, sedangkan data yang dikirimkan dari VSAT ke Hub melalui transponder disebut inbound link/channel. Pada Outbound Channel, Min Symbol Rate 256 ksps dengan Maximal Bit Rate hingga 66 Mbps. Sementara untuk Inbound Channel, Symbol Rates 38,4 ksps – 1232 ksps dengan

membawa carrier dengan bandwidth yang sangat lebar jika dibandingkan inbound link yang membawa bandwidth yang sempit hanya untuk kepentingan request dari pelanggan. Sementara itu remote client atau VSAT pada PT. PSN menggunakan diameter antena 1,2 meter untuk frekuensi Ku-Band dan 1,8 meter untuk frekuensi C-Band. Antena 1,2 meter digunakan untuk pelanggan yang bersifat mobile

namun dapat juga digunakan untuk aplikasi perkantoran. Sedangkan untuk diameter antena 1,8 meter digunakan untuk aplikasi perkantoran. Gambar 3.1 menggambarkan arsitektur jaringan VSAT PT. PSN dengan pelanggan adalah Bank Sumut Pusat Medan.

Gambar 3.1 Arsitektur Jaringan VSAT IP Pada Bank Sumut Medan

3.2 Instalasi Jaringan VSAT

satelit. PT. PSN menggunakan dua buah antena VSAT yaitu 1,2 meter dan 1,8 meter dalam instalasi jaringannya, antara keduanya tidak ada perbedaan dalam pelaksanaannya. Berikut ini akan dijelaskan tahapan-tahapan yang harus dilakukan dalam proses instalasi jaringan VSAT, yaitu :

3.2.1 Mempersiapkan Material Bahan dan Tools

Sebelum melakukan instalasi jaringan VSAT, hal pertama yang harus dipersiapkan adalah material bahan dan tools yang akan digunakan sebagai media pendukung instalasi jaringan VSAT tersebut. Adapun material bahan adalah sebagai berikut :

1. Tiang Penyangga

Tiang penyangga berfungsi sebagai tempat pijakan dish antena / reflector

[image:58.595.227.401.419.654.2]

VSAT agar bisa tegak berdiri baik itu di atas tanah maupun di atas gedung. Adapun bentuk dari tiang penyangga dapat dilihat pada Gambar 3.2.

2. Mounting Reflector

[image:59.595.123.504.217.460.2]

Mounting Reflector adalah tempat dudukan dish antena dan feedhorn yang nantinya akan dihubungkan ke tiang penyangga yang berfungsi untuk mengatur posisi dish antena baik ke arah kanan-kiri (azimuth) maupun ke arah atas-bawah (elevasi). Adapun bentuk dari mounting reflector dapat dilihat pada Gambar 3.3.

Gambar 3.3 Mounting Reflector VSAT

3. Reflector / Dish Antena
