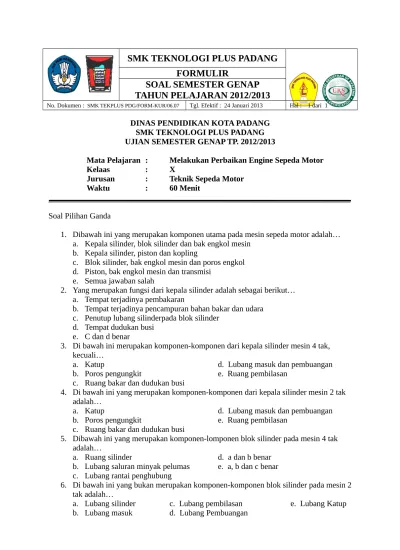

SMK TEKNOLOGI PLUS PADANG
FORMULIR
SOAL SEMESTER GENAP
TAHUN PELAJARAN 2012/2013
No. Dokumen : SMK TEKPLUS PDG/FORM-KUR/06.07 Tgl. Efektif : 24 Januari 2013 Hal : 1 dari 1
DINAS PENDIDIKAN KOTA PADANG SMK TEKNOLOGI PLUS PADANG UJIAN SEMESTER GENAP TP. 2012/2013
Mata Pelajaran : Melakukan Perbaikan Engine Sepeda Motor
Kelaas : X
Jurusan : Teknik Sepeda Motor
Waktu : 60 Menit
Soal Pilihan Ganda
1. Dibawah ini yang merupakan komponen utama pada mesin sepeda motor adalah… a. Kepala silinder, blok silinder dan bak engkol mesin
b. Kepala silinder, piston dan kopling
c. Blok silinder, bak engkol mesin dan poros engkol d. Piston, bak engkol mesin dan transmisi
e. Semua jawaban salah
2. Yang merupakan fungsi dari kepala silinder adalah sebagai berikut… a. Tempat terjadinya pembakaran
b. Tempat terjadinya pencampuran bahan bakar dan udara c. Penutup lubang silinderpada blok silinder
d. Tempat dudukan busi e. C dan d benar
3. Di bawah ini merupakan komponen-komponen dari kepala silinder mesin 4 tak, kecuali…
a. Katup d. Lubang masuk dan pembuangan
b. Poros pengungkit e. Ruang pembilasan
c. Ruang bakar dan dudukan busi
4. Di bawah ini yang merupakan komponen-komponen dari kepala silinder mesin 2 tak adalah…
a. Katup d. Lubang masuk dan pembuangan
b. Poros pengungkit e. Ruang pembilasan
c. Ruang bakar dan dudukan busi
5. Dibawah ini yang merupakan komponen-lomponen blok silinder pada mesin 4 tak adalah…
a. Ruang silinder d. a dan b benar
b. Lubang saluran minyak pelumas e. a, b dan c benar c. Lubang rantai penghubung
6. Di bawah ini yang bukan merupakan komponen-komponen blok silinder pada mesin 2 tak adalah…
a. Lubang silinder c. Lubang pembilasan e. Lubang Katup
7. Fungsi dari sirip-sirip pada blok silinder adalah… a. Tempat pernapasan mesin
b. Tempat pendinginan mesin c. Penampilan dari mesin d. Agar tidak mudah berkarat e. Agar tahan terhadap banjir
8. Fungsi dari piston adalah sebagai berikut.... a. Mengubah volume dari tabung
b. Menekan fluida di dalam silinder c. Membuka tutup jalur aliran d. a dan b benar
e. a, b dan c benar
9. Langkah piston pada mesin 4 tak adalah sebanyak…
a. 1 b. 2 c. 3 d. 4 e. 5
10. Pada permukaan piston motor 2 tak terdapat tonjolan cembung yang fungsinya adalah..
a. Mengurangi panas dan menyempurnakan pembakaran b. Untuk menyesuaikan dengan blok silinder
c. Menyempurnakan pembilasan dan melancarkan pembuangan gas sisa d. Menghemat pemakaian bahan bakar dan mengurangi polusi udara e. Hanya sebagai model saja
11. Berikut ini adalah syarat-syarat yang harus ada pada piston, kecuali,,, a. Tahan terhadap temperature tinggi
b. Sanggup menahan tekanan yang bekerja padanya c. Mudah menghantarkan panas pada bagian sekitarnya d. Ringan dan kuat
e. Mudah memuai
12. Ring piston pada mesin 4 tak terdiri dari 2 jenis ring, yaitu… a. Ring kompresi dan ring bahan bakar
b. Ring kompresi dan ring oli c. Ring bahan bakar dan ring oli d. Ring bahan bakar dan ring udara e. Semua jawaban salah
13. Alasan kenapa ring piston pada mesin 2 tak hanya terdiri dari satu jenis ring adalah… a. Karena kompresinya kecil
b. Karena hanya mempunyai 2 langkah kerja c. Karena bahan bakar dan oli mesinnya dicampur d. Karena cc nya lebih kecil
e. Agar gas buangnya lebih banyak
14. Berikut ini adalah akibat dari kerusakan yang terjadi pada ring piston 2 tak, kecuali… a. Dinding silinder bagian dalam cepat aus
b. Mesin tidak stationer c. Suara mesin pincang d. Tenaga mesin kurang e. Asapnya lebih tebal
15. Ring piston pada mesin dua tak hanya berfungsi untuk…
a. Ring oli b. Ring bahan bakar c. Ring kompresi d. Ring udara e. semua jawaban salah
16. Fungsi piston dan ring piston adalah sebagai berikut…
b. Mengubah tenaga gas menjadi usaha mekanis c. Menyekat hubungan gas di atas dan di bawah piston d. a dan b benar
e. a, b dan c benar
17. Semakin pendek langkah dari piston maka…. a. Kecepatan dan tenaga lebih tinggi
b. Kecepatan dan tenaga lebih rendah c. Kecepatan dan tenaga sama saja
d. Kecepatan dan tenaga naik pada suhu tinggi dan turun pada suhu rendah e. Kecepatan dan tenaga turun pada suhu tinggi dan naik pada suhu rendah 18. Katup digerakkan oleh mekanisme katup, yang terdiri atas…
a. Poros cam d. Rol baut penyetel
b. Batang penekan e. Semua jawaban benar c. Pegas penutup
19. Katup berfungsi untuk…
a. Membuka dan menutup ruang bakar b. Membuka dan menutup ruang bahan bakar c. Jalan masuknya udara
d. Jalan masuknya bahan bakar e. Keluarnya gas buang
20. Ada tiga macam inovasi katup berdasarkan penempatannya, yaitu…
a. Side valve c. SOHC e. semua jawaban benar
b. OHV d. DOHC
21. Berikut adalah gejala yang ditimbulkan karena celah katup terlalu renggang, kecuali…
a. Tekanan kompresi rendah d. Putaran tidak stasioner b. Tenaga motor berkurang e. Suaranya lebih lembut c. Mesin tersendat pada putaran tinggi
22. Fungsi chamsaft atau noken as adalah…
a. Memutar poros engkol d. Memutar rantai
b. Menggerakkan piston e. Menggerakkan gear
c. Menjalankan poppet valve
23. Untuk mengukur keregangan busi dapat dilakukan menggunakan alat…
a. Dial indicator d. Micrometer
b. Multitester e. Venier caliper
c. Filler gauge
24. Untuk menyetel celah katup sebaiknya dilakukan pada…
a. Daerah yang tinggi d. Mesin dalam kondisi panas
b. Mesin dalam kondisi prima e. Waktu siang hari c. Mesin dalam kondisi dingin
Soal Essay
1. Dari proses pemakaiannya silinder kadang mengalami keausan, sebutkan langkah-langkah untuk mengukur keausan silinder dan sebutkan naman alat yang duigunakan untuk mengukur keausan silinder!
