Pembahasan Soal UKK TKJ Paket

(1)

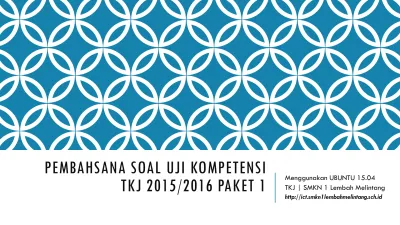

PEMBAHSANA SOAL UJI KOMPETENSI

TKJ 2015/2016 PAKET 1

Menggunakan UBUNTU 15.04TKJ | SMKN 1 Lembah Melintang

(2)

INSTALASI

Lakukan instalasi seperti debian.

Pilih Paket software openssh, Lamp, DNS,

postgresql sesuai dengan soal

(3)

(4)

LOGIN SEBAGAI ROOT

Pertama kali login Ubuntu tidak menggunakan

user “root”

sebagai

default, tetapi menggunakan akun

“user”

biasa yang di buat

ketika instalasi.

Untuk mengaktifkan akun

“root”

dan

password “root”

pada Ubuntu

dilakukan dengan command :

#

sudo passwd root

(5)

(6)

KEMUDIAN COBA LOGIN SEBAGAI ROOT

(7)

KONFIGURASI TCP / IP

#

ifconfig

---- melihat konfigurasi yang aktif

Untuk Konfigurasi TCP / IP pada Ubuntu srv menggunakan command seperti ini

(8)

PENGUJIAN TCP/IP

(9)

DNS SERVER

DNS Server adalah system yang berfungsi untuk

mentranslasikan alamat IP address (numeric)

menjadi Domain (teks) ataupun sebaliknya.

Konfigurasi DNS menggunakan Bind9.

A. Named.conf.default-zones

(10)

KONFIGURASI NAMED

#cd /etc/bind

#nano named.conf.default-zones

Buat domain dengan alamat

http://smkn1lembahmelintang.sch.id

(11)

BUAT DUPLIKAT FILE FORWARD DAN REVERSE

#cd /etc/bind -- masuk ke folder bind

# cp db.local db.

nama

(12)

KONFIGURASI NAMED.CONF

(13)

KONFIGURASI FILE FORWARD

(14)

KONFIGURASI FILE REVERSE

#nano /etc/bind/db.100

(15)

PENGUJIAN DNS PADA SERVER

(16)

(17)

(18)

(19)

(20)

REMOTE SSH CLIENT

Secara default client tidak bisa remote ssh / telnet ke akun

“root”

pada server

dikarenakan pengaturan pada sshd.conf.

Untuk bisa melakukan remote menggunakan akun

“root”

#

nano /etc/ssh/sshd_config

Ubah PermitRootLogin without-password menjadi

PermitRootLogin yes

(21)

BAGIAN 2 : ROUTING

PEMBAHASAN UKK 2015/2016 TKJ

Ubuntu 15.04 server

(22)

ROUTING PADA UBUNTU 15.04

Sesuai dengan gambar topologi, maka server juga bertindak

sebagai router agar client bisa terhubung ke jaringan lain

(internet).

Untuk bisa menjadi router gateway maka :

1. aktifkan port forwarding

#etc/sysctl.conf

2. aktifkan firewall NAT

#iptables

–

t NAT

–

A POSTROUTING

–

o eth0

–

j MASQUERADE

(23)

(24)

IPV4 FORWARDING

Hilangkan tanda # pada net.ipv4.ip_forward=1

(25)

INPUT FIREWALL NAT MASQUERADE

#iptables –t nat –A POSTROUTING –o eth0 –j MASUERADE

(26)

PENGATURAN AUTO RUNNING

–

START UP

#nano /etc/rc.local

Tambahkan di script paling bawah #iptables-restore < /etc/firewall

(27)

(28)

WEB SERVER

PEMBAHASAN SOAL UKK PAKET 1 TKJ 2015/2016

_{SMKN 1 Lembah Melintang}

(29)

CASE

Siswa diminta untuk dapat melakukan instalasi dan konfigurasi Web server pada

Ubuntu dengan kriteria berikut :

Host

: apache

Dokumenroot

: www-data

Virtual host

: student.sekolah.sch.id

CMS

: wordpress

Remote

: SSH

(30)

INSTALASI LAMP

Service webserver pada linux dikenal

dengan LAMP

#

sudo apt-get install apache2 phpmyadmin mysql-server

postgresql

(31)

SECARA DEFAULT DIRECTORY WEB SERVER

#VAR/WWW/HTML

(32)

BUAT DOKUMEN WEB BARU

#cp /etc/apache/sites-available/000-default.conf Ilham

#nano /etc/apache/sites-available/000-default.conf

(33)

EDIT DOKUMEN WEB

#nano /etc/apache/sites-available/ilham

Edit file :

ServerAdmin

admin@domain.com

ServerName

www.domain.com

ServerAlias Ilham.domain.com

DocumenRoot

/var/www/web

Ket .

ServerAdmin -- alamat email

ServerName

–

alamat web utama

ServerAlias

–

nama alamat dgn virtualhost

Buat folder baru dengan nama

“web”

(34)

DOCUMENROOT

Mengaktifkan Documen web

Didalam directory apache2 (sites-available)

#a2ensite ilham

(35)

PENGUJIAN

Buka Browser :

1. link ke

http://smkn1lembahmelintang.sch.id

(36)

GAMPANG KAN ??

(37)

INSTALASI DAN KONFIGURASI

CMS WORDPRESS

SMKN 1 LEMBAH MELINTANGUBUNTU 15.04

(38)

SETELAH VIRTUAL HOST SELESAI..

SAATNYA INSTALL CMS WORDPRESS KE VIRTUALHOST

Syarat .

a.

Sudah terinstall mysql-server ( database)

b.

Sudah terinstall phpmyadmin (manajemen database )

c.

Sudah terinstall putty ( remote ssh)

d.

Sudah terinstall winscp (remote directory)

e.

Download versi terbaru cms wordpress di

http://wordpress.org

.

(39)

INSTALASI PHPMYADMIN / MYSQL-SERVER

(40)

PENGUJIAN PHPMYADMIN

Ketikkan di browser :

http://ip/phpmyadmin

atau

http://domain/phpmyadmin

(41)

REMOTE AKSES SERVER DENGAN PUTTY DAN WINSCP

Buka aplikasi putty dan winscp, dan coba untuk remote dari client apakah bisa?

(42)

INSTALASI CMS WORDPRESS

Download versi terbaru di

http://wordpress.org

.

(43)

UPLOAD FILE SOURCE WORDPRESS KE SERVER

Pindahan source tersebut ke directory virtual host sebelumnya yg sudah dibuat

(44)

MENGELOLA AKUN DI DATABASE

Pada dasarnya akun yg dibuat di phpmyadmin / mysql-server adalah akun “root” Untuk itu mari kita buat akun user untuk akses ke website di wordpress ini

(45)

(46)

INSTALASI WORDPRESS

Buka alamat http://ilham.smkn1lembahmelintang.sch.id

(47)

KONFIGURASI WORDPRESS

(48)

Pada wordpress terbaru ini, saya melihat secara defaut tidak ada file “wp-config.php”

Untuk itu perlu dibuat file tersebut secara manual dan copy paste kode pada file tersebut. Hal itu akan mudah jika kita lakukan dengan aplikasi winscp

(49)

(50)

KONFIGURASI WEBSITE

Pastikan catat password default untuk login ke wordpress admin. Nanti bisa diubah lagi sesuai keinginan

(51)

KONFIGURASI WEBSITE

(52)

KONFIGURASI WEBSITE

Login deh dengan username dan password nya

(53)

KONFIGURASI WEBSITE

(54)

KONFIGURASI WEBSITE

Setelah membuat post perdana dan di save… coba lihat di browser halaman depan website nya

Horeee…… Berhasill…

(55)

TANTANGAN TERAKHIR.

Mengubah port remote SSH dari default 22 menjadi 1734..

Ah itu mudah

…

hanya edit aja di #etc/ssh/sshd_config.

Dan ubah port nya.. Selesai..

(56)

SELESAI..

SEMOGA BERHASIL..

Ramuan :

Virtual box 64 bit. Image Ubuntu 15.04 Image win 7

Koneksi brigde.. Segelas kopi.
