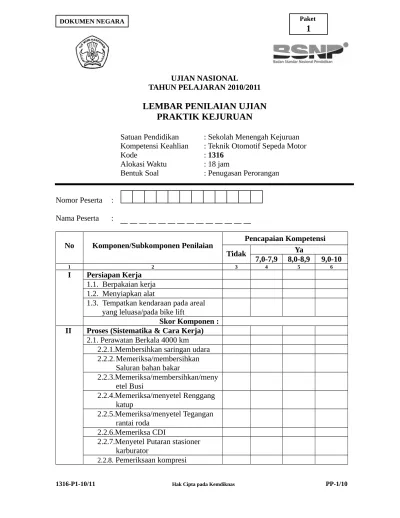

UJIAN NASIONAL 004

(1)

UJIAN NASIONAL

TAHUN PELAJARAN 2010/2011

LEMBAR PENILAIAN UJIAN

PRAKTIK KEJURUAN

Satuan Pendidikan : Sekolah Menengah Kejuruan

Kompetensi Keahlian : Teknik Otomotif Sepeda Motor

Kode : 1316

Alokasi Waktu : 18 jam

Bentuk Soal : Penugasan Perorangan

Nomor Peserta :

Nama Peserta :

No Komponen/Subkomponen Penilaian Pencapaian Kompetensi

Tidak Ya

7,0-7,9 8,0-8,9 9,0-10

1 2 3 4 5 6

I Persiapan Kerja

1.1. Berpakaian kerja 1.2. Menyiapkan alat

1.3. Tempatkan kendaraan pada areal yang leluasa/pada bike lift

Skor Komponen : II Proses (Sistematika & Cara Kerja)

2.1. Perawatan Berkala 4000 km 2.2.1.Membersihkan saringan udara 2.2.2.Memeriksa/membersihkan

Saluran bahan bakar

2.2.3.Memeriksa/membersihkan/meny etel Busi

2.2.4.Memeriksa/menyetel Renggang katup

2.2.5.Memeriksa/menyetel Tegangan rantai roda

2.2.6.Memeriksa CDI

2.2.7.Menyetel Putaran stasioner karburator

2.2.8. Pemeriksaan kompresi

(2)

No Komponen/Subkomponen Penilaian Pencapaian Kompetensi

Tidak Ya

7,0-7,9 8,0-8,9 9,0-10

1 2 3 4 5 6

2.2. Overhaul Transmisi Manual 2.2.1.Membongkar peralatan

pemindah gigi

2.2.2.Melepas pompa minyak pelumas 2.2.3.Melepas pedal pemindah gigi 2.2.4.Melepas gearshift spindel 2.2.5.Melepas gearshift drum stopper 2.2.6.Melepas gearshift cam

2.2.7.Memasang peralatan pemindah gigi

2.2.8.Memasang tutup bak mesin 2.3. Perbaikan Sistem Kelistrikan

2.3.1.Memeriksa baterai 2.3.2.Memeriksa sekering 2.3.3.Memeriksa soket-soket 2.3.4.Memeriksa lampu 2.3.5.Perbaikan/penggantian

komponen kelistrikan

Skor komponen :

III Hasil Kerja

3.1. Kinerja mesin optimal

3.2. Kinerja sistem transmisi optimal 3.3. Kinerja sistem kelistrikan optimal

Skor Komponen : IV Sikap Kerja

4.1. Penggunaan alat tangan dan alat ukur 4.2. Keselamatan kerja

Skor Komponen :

V Waktu

5.1.Waktu penyelesaian praktik

Skor Komponen : Keterangan :

(3)

Perhitungan nilai praktik (NP) :

Prosentase Bobot Komponen Penilaian Nilai Praktik (NP) Persiapan Proses Sikap

Kerja Hasil Waktu ∑ NK

1 2 3 4 5 6

Bobot (%) 5 70 10 10 5

Skor Komponen NK

Keterangan:

 Bobot diisi dengan prosentase setiap komponen. Besarnya prosentase dari setiap komponen

ditetapkan secara proposional sesuai karakteristik program keahlian.

 NK = Nilai Komponen, perkalian dari bobot dengan skor komponen

 NP = penjumlahan dari hasil perhitungan nilai komponen

 Jenis komponen penilaian (persiapan, proses, sikap kerja, hasil, dan waktu) disesuaikan

dengan karakter program keahlian.

………, ………. 2011

Penilai 1/ Penilai 2 *)

(4)

KRITERIA PENILAIAN UJIAN

PRAKTIK KEJURUAN

Satuan Pendidikan : Sekolah Menengah Kejuruan

Kompetensi Keahlian : Teknik Otomotif Sepeda Motor

Kode : 1316

Alokasi Waktu : 18 jam

Bentuk Soal : Penugasan Perorangan

No. Komponen/Subkomponen

Penilaian Indikator Skor

1 2 3 4

I. Persiapan Kerja

1.1. Pakaian Kerja Berpakaian kerja sesuai ketentuan rapi dan

lengkap

9,0-10

Berpakaian kerja sesuai ketentuan, lengkap tapi kurangrapi

8,0-8,9

Berpakaian kerja sesuai ketentuan, tidak

lengkap dan tidak rapi 7,0-7,9

Berpakaian kerja tidak sesuai ketentuan Tidak

1.2. Menyiapkan alat Alat dipersiapkan lengkap dan sesuai

kebutuhan ujian praktek

9,0-10

Alat dipersiapkan kurang lengkap, tetapi sesuai kebutuhan ujian praktek

8,0-8,9

Alat dipersiapkan kurang lengkap, kurang sesuai kebutuhan ujian praktik

7,0-7,9

Alat tidak dipersiapkan Tidak

1.3. Tempatkan kendaraan pada areal yang leluasa/ pada bike lift

Kendaraan ditempatkan pada tempat yang leluasa/bike lift

9,0-10

Kendaraan ditempatkan pada tempat kurang leluasa tapi mendatar dan rata

8,0-8,9

Kendaraan ditempatkan pada tempat tidak

leluasa dengan posisi tidak baik 7,0-7,9

Kendaraan ditempatkan tidak pada tempatnya

Tidak

II Proses (Sistematika & Cara Kerja):

2.1. Perawatan Berkala 4000 km Membersihkan saringan

udara Proses dilaksanakan pada seluruh saringan _{udara dengan benar dan teliti} 9,0-10 Proses dilaksanakan pada seluruh saringan

udara dengan benar tetapi kurang teliti 8,0-8,9

Proses dilaksanakan tidak pada seluruh saringan udara

7,0-7,9

(5)

1 2 3 4

Memeriksa/membersihkan

Saluran bahan bakar Proses dilaksanakan pada seluruh saluran _{bahan bakar dengan benar dan teliti} 9,0-10 Proses dilaksanakan pada seluruh saluran

bahan bakar dengan benar tetapi kurang teliti

8,0-8,9

Proses dilaksanakan tidak pada seluruh

saluran bahan bakar 7,0-7,9

Proses tidak dilaksanakan Tidak

Memeriksa/membersihkan/

menyetel Busi Proses dilaksanakan pada busi dengan benar_{dan teliti} 9,0-10

Proses dilaksanakan pada busi tetapi kurang teliti

8,0-8,9

Proses dilaksanakan pada busi dengan tidak benar dan tidak teliti

7,0-7,9

Memeriksa/menyetel

Renggang katup Proses pemeriksaan dan penyetelan _{renggang katup dilaksanakan pada seluruh} katup dengan benar dan teliti

9,0-10

Proses pemeriksaan dan penyetelan renggang katup dilaksanakan pada seluruh katup tetapi kurang teliti

8,0-8,9

Proses pemeriksaan dan penyetelan renggang katup tidak dilaksanakan pada seluruh katup

7,0-7,9

Memeriksa/menyetel

Tegangan rantai roda Proses pemeriksaan dan penyetelan _{tegangan rantai roda dilaksanakan dengan} benar dan teliti

9,0-10

Proses pemeriksaan dan penyetelan tegangan rantai roda dilaksanakan dengan benar tetapi kurang teliti

8,0-8,9

Proses pemeriksaan dan penyetelan tegangan rantai roda dilaksanakan tidak benar dan tidak teliti

7,0-7,9

Memeriksa CDI Proses pemeriksaan CDI dilaksanakan pada

seluruh CDI dengan benar dan teliti

9,0-10

Proses pemeriksaan CDI dilaksanakan pada seluruh CDI dengan benar tetapi kurang teliti

8,0-8,9

Proses pemeriksaan CDI dilaksanakan tidak pada seluruh CDI

(6)

1 2 3 4

Menyetel Putaran stasioner

karburator Proses penyetelan putaran stasioner _{karburator dilaksanakan dengan benar dan} teliti

9,0-10

Proses penyetelan putaran stasioner

karburator dilaksanakan dengan benar tetapi kurang teliti

8,0-8,9

Proses penyetelan putaran stasioner

karburator tidak dilaksanakan dengan benar dan kurang teliti

7,0-7,9

Pemeriksaan kompresi Proses pemeriksaan kompresi dilaksanakan

dengan benar dan teliti

9,0-10

Proses pemeriksaan kompresi dilaksanakan dengan benar tetapi kurang teliti

8,0-8,9

Proses pemeriksaan kompresi dilaksanakan

tdak dengan benar dan kurang teliti 7,0-7,9

2.2. Overhaul transmisi Manual Membongkar peralatan

pemindah gigi

Proses membongkar peralatan pemindah gigi dilaksanakan dengan benar dan teliti

9,0-10

Proses membongkar peralatan pemindah gigi dilaksanakan dengan benar tetapi kurang teliti

8,0-8,9

Proses membongkar peralatan pemindah gigi tidak dilaksanakan dengan benar dan kurang teliti

7,0-7,9

Melepas pompa minyak pelumas

Proses melepas pompa minyak pelumas dilaksanakan dengan benar dan teliti

9,0-10

Proses melepas pompa minyak pelumas dilaksanakan dengan benar tetapi kurang teliti

8,0-8,9

Proses melepas pompa minyak pelumas tidak dilaksanakan dengan benar dan kurang teliti

7,0-7,9

Melepas pedal pemindah gigi

Proses melepas pedal pemindah gigi dilaksanakan dengan benar dan teliti

9,0-10

Proses melepas pedal pemindah gigi dilaksanakan dengan benar tetapi kurang teliti

(7)

1 2 3 4

Proses melepas pedal pemindah gigi tidak

dilaksanakan dengan benar dan kurang teliti 7,0-7,9

Melepas gearshift spindel Proses melepas gearshift spindle

dilaksanakan dengan benar dan teliti

9,0-10

Proses melepas gearshift spindle

dilaksanakan dengan benar tetapi kurang teliti

8,0-8,9

Proses melepas gearshift spindle tidak dilaksanakan dengan benar dan kurang teliti

7,0-7,9

Melepas gearshift drum

stopper Proses melepas gearshift drum stopper dilaksanakan dengan benar dan teliti 9,0-10 Proses melepas gearshift drum stopper

dilaksanakan dengan benar tetapi kurang teliti

8,0-8,9

Proses melepas gearshift drum stopper tidak dilaksanakan dengan benar dan kurang teliti

7,0-7,9

Melepas gearshift cam Proses melepas gearshift cam dilaksanakan

9,0-10

Proses melepas gearshift cam dilaksanakan

dengan benar tetapi kurang teliti 8,0-8,9

Proses melepas gearshift cam tidak

dilaksanakan dengan benar dankurang teliti 7,0-7,9

Memasang peralatan pemindah gigi

Proses memasang peralatan pemindah gigi dilaksanakan dengan benar dan teliti

9,0-10

Proses memasang peralatan pemindah gigi dilaksanakan dengan benar tetapi kurang teliti

8,0-8,9

Proses memasang peralatan pemindah gigi tidak dilaksanakan dengan benar dan kurang teliti

7,0-7,9

Memasang tutup bak mesin Proses memasang tutup bak mesin

dilaksanakan dengan benar dan teliti 9,0-10

Proses memasang tutup bak mesin dilaksanakan dengan benar tetapi kurang teliti

8,0-8,9

Proses memasang tutup bak mesin tidak

(8)

1 2 3 4

2.3. Perbaikan kelistrikan

Memeriksa bateri Proses pemeriksaan baterai dilaksanakan

9,0-10

Proses pemeriksaan baterai dilaksanakan

dengan benar tapi kurang teliti 8,0-8,9

Proses pemeriksaan baterai dilaksanakan kurang teliti

7,0-7,9

Memeriksa sekering Sekering diperiksa dengan benar dan teliti 9,0-10

Sekering diperiksa dengan benar dan teliti 8,0-8,9

Sekering diperiksa kurang teliti 7,0-7,9

Sekering tidak diperiksa Tidak

Memeriksa soket-soket Semua soket diperiksa dengan benar dan

teliti 9,0-10

Soket diperiksa tidak teliti 8,0-8,9

Tidak semua soket diperiksa 7,0-7,9

Soket tidak diperiksa Tidak

Memeriksa lampu Semua lampu diperiksa dengan benar dan

teliti

9,0-10

Semua lampu diperiksa kurang teliti 8,0-8,9

Tidak semua lampu diperiksa dengan benar dan teliti

7,0-7,9

Lampu-lampu tidak diperiksa Tidak

Perbaikan/penggantian komponen kelistrikan

Perbaikan/penggantian dilakukan dengan benar dan teliti

9,0-10

Perbaikan/penggantian dilakukan kurang teliti

8,0-8,9

Perbaikan/penggantian tidak dilakukan semua

7,0-7,9

Tidak dilakukan penggantian Tidak

III. Hasil Kerja

3.1. Kinerja mesin Mesin dapat dengan mudah dihidupkan,

stasioner menurut putaran yang ditetapkan spesifikasi, mesin berputar dengan halus tanpa suara berisik.

9,0-10

Mesin dapat dihidupkan dengan putaran stasioner lebih tinggi dari spesifikasi yang ditetapkan dan suara agak berisik

(9)

1 2 3 4

Mesin hidup dengan sedikit sulit, tidak dapat stasioner pada putaran rendah serta suara berisik.

7,0-7,9

Mesin tidak hidup Tidak

3.2. Kinerja transmisi Transmisi dapat bekerja dengan sempurna

pada semua posisi percepatan.

9,0-10

Transmisi dapat bekerja tetapi masih agak sulit memasukkan gigi percepatan pada salah satu tingkat percepatan.

8,0-8,9

Transmisi bekerja tetapi sulit memasukkan gigi percepatan

7,0-7,9

Transmisi tidak berfungsi Tidak

3.3. Kinerja sistem kelistrikan

Sistem kelistrikan bekerja dengan baik. 9,0-10

Sistem kelistrikan bekerja namun lampu menyala redup.

8,0-8,9

Sistem kelistrikan bekerja namun lampu tidak menyala

7,0-7,9

Sistem kelistrikan tidak berfungsi sama sekal

Tidak

IV Sikap kerja

4.1. Penggunaan alat tangan dan alat ukur

Penggunaan benar, hati-hati, pembacaan cermat dan tepat

9,0-10

Penggunaan benar, hati-hati, pembacaan cermat tetapi kurang tepat

8,0-8,9

Penggunaan benar, hati-hati, pembacaan

kurang cermat dan kurang tepat 7,0-7,9

Penggunaan tidak benar, tidak hati-hati, pembacaan tidak cermat dan tidak tepat

Tidak

4.2. keselamatan kerja Pakaian kerja, sepatu kerja, alat keselamatan

kerja, prosedur kerja digunakan dan dilaksanakan dengan benar

9,0-10

Pakaian kerja, sepatu kerja, alat keselamatan kerja digunakan dengan benar, tetapi

prosedur kerja tidak dilaksanakan

8,0-8,9

Pakaian kerja, sepatu kerja, alat-alat digunakan dengan benar tetapi alat keselamatan kerja dan prosedur kerja kurang diperhatikan.

7,0-7,9

Pakaian kerja, sepatu kerja, alat-alat

keselamatan kerja serta prosedur kerja tidak digunakan dan dilaksanakan dengan benar.

Tidak

(10)

1 2 3 4

5.1.Waktu penyelesaian

praktik Waktu penyelesaian praktik ≤ dari 18 jamWaktu penyelesaian praktik 18 -19 jam 9,0-108,0-8,9

Waktu penyelesaian praktik 18 – 20 jam 7,0-7,9
