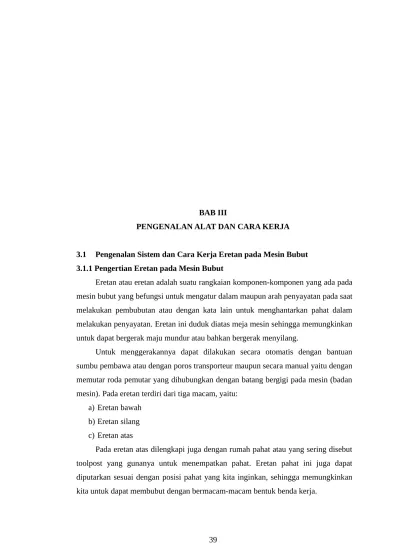

3.1 Pengenalan Sistem dan Cara Kerja Eretan pada Mesin Bubut 3.1.1 Pengertian Eretan pada Mesin Bubut
Eretan atau eretan adalah suatu rangkaian komponen-komponen yang ada pada mesin bubut yang befungsi untuk mengatur dalam maupun arah penyayatan pada saat melakukan pembubutan atau dengan kata lain untuk menghantarkan pahat dalam melakukan penyayatan. Eretan ini duduk diatas meja mesin sehingga memungkinkan untuk dapat bergerak maju mundur atau bahkan bergerak menyilang.
Untuk menggerakannya dapat dilakukan secara otomatis dengan bantuan sumbu pembawa atau dengan poros transporteur maupun secara manual yaitu dengan memutar roda pemutar yang dihubungkan dengan batang bergigi pada mesin (badan mesin). Pada eretan terdiri dari tiga macam, yaitu:
a) Eretan bawah b) Eretan silang c) Eretan atas
Pada eretan atas dilengkapi juga dengan rumah pahat atau yang sering disebut toolpost yang gunanya untuk menempatkan pahat. Eretan pahat ini juga dapat diputarkan sesuai dengan posisi pahat yang kita inginkan, sehingga memungkinkan kita untuk dapat membubut dengan bermacam-macam bentuk benda kerja.
Seperti yang telah disebutkan sebelumnya diawal-awal bab ini bahwa untuk menggerakkan eretan dapat dilakukan secara otomatis dengan bantuan poros pembawa ataupun transporteur yang dipasang sepanjang mesin bubut bagian depan. Adapun penggunaan dari poros-poros tersebut yaitu:
a) Poros pembawa dipakai pada pembubutan meratakan bidang rata, baik secara horizontal ataupun menyilang (cross).
b) Poros transporteur dipakai untk pembubutan ulir (mengulir)
Poros pembawa mempunyai alur pasak sepanjang poros yang berguna untuk memutarkan roda gigi cacing yang ada pada eretan secara otomatis, akan tetapi ada kalanya poros pembawa berbebtuk segi enam, hanya disini alur pasak tidak diperlukan lagi. Sedangkan pada pada poros transporteur berbentuk panjang yang mana sepanjang porosnya berbentuk ulir segi empat.
Apabila suatu mesin bubut tidak terdapat poros pembawa, maka pada poros transportirnya disamping diulir. Juga mempunyai alur pasak sepanjang yang berfungsi sebagai poros pembawa. Hal ini biasanya terdapat pada mesin bubut yang besar dan panjang.
3.1.2 Prinsip Dasar dan Cara Kerja Eretan
Gambar 3.1 Susunan roda gigi di dalam box gear eretan
1) Cara kerja eretan saat penyayatan dan menggeser secara manual
Gambar 3.2 Cara kerja manual eretan
2) Cara kerja eretan saat menyayat otomatis horizontal (searah sumbu benda kerja).
Gambar 3.3 Cara kerja saat penyayatan
3) Cara kerja saat menyayat otomatis melintang (cross)
Cara kerja saat penyayatan otomatis melintang secara prinsip sebenarnya sama dengan saat penyayatan horizontal, namun dalam hal ini common gear berhubungan dengan cross cutting gear karena handle ditarik, kemudian cross cutting gear berhubungan dengan roda gigi pada toolpost sehingga yang berjalan otomatis adalah arah melintang.
Gambar 3.4 Cara kerja saat penyayatan
3.2 Eretan Pada Mesin Bubut Tipe MS-850G
Menurut bentuk poros pembawanya, mesin bubut MS-850G mempunyai eretan yang poros pembawanya berbentuk shaft dengan alur pasak sepanjang shaft.
3.2.1 Komponen-komponen utama
Komponen-komponen utama pada eretan dimesin bubut type MS-850G diantaranya adalah:
1) Rangka (Box) eretan
tumpuan boshing pada saat roda gigi-roda gigi didalamnya berputar. Bagian atasnya tidak tertutup dengan tujuan untuk mengubungkan roda gigi pada eretan (cross cutting gear) dan roda gigi pada toolpost.
Gambar 3.5 Rangka eretan
2) Penutup (cover)
Penutup disini menjadi pendukung rangka untuk menahan beban. Ada beberapa komponen yang terletak disini seperti handle penyayatan otomatis dan rumahnya. Terdapat alur pada penutup ini untuk membedakan posisi netral, penyayatan horizontal atau penyayatan melintang.
Gambar 3.6 Cover
Roda pemutar adalah suatu komponen pada eretan yang berfungsi untuk meneruskan putaran yang diusahakan oleh tangan operator agar dalam pemindahan posisi bisa dilakukan secara manual dan mempermudah perpindahan posisi tanpa menyayat. Roda pemutar dibuat besar diameternya bengan tujuan supaya kerja tangan operator ringan karena torsi yang dihasilkan tangan lebih besar dibanding dengan handle yang dibuat kecil diameternya.
Gambar 3.7 Roda Pemutar dan tuas
4) Roda gigi lurus
Roda gigi lurus digunakan untuk poros yang sejajar atau paralel. Dibandingkan dengan jenis roda gigi yang lain roda gigi lurus ini paling mudah dalam proses pengerjaannya (machining) sehingga harganya lebih murah. Roda gigi lurus ini cocok digunakan pada sistim transmisi yang gaya kelilingnya besar, karena tidak menimbulkan gaya aksial.
Gambar 3.8 Roda gigi lurus
Bevel gear disebut juga dengan roda gigi payung adalah jenis gigi yang berbentuk seperti kerucut terpancung. Salah satu keistimewaannya dalam mentransmisikan daya adalah daya dapat ditransmisikan dari suatu poros ke poros lainnya yang posisi kedua poros saling bersilangan membentuk sudut 900 (posisi antara kedua poros tegak lurus) dan dapat juga kedua poros membentuk sudut yang lebih besar 900 atau lebih kecil 900 (450 sampai dengan 1350).
Gambar 3.9 Bevel gear
6) Poros
Komponen ini digunakan untuk menumpu roda gigi yang berfungsi sebagai penerus putaran. Poros juga salah satu elemen mesin yang digunakan untuk memindahkan daya dari satu tempat ke tempat yang lain. poros menyalurkan gaya dengan menggunakan gaya tangensial. Dalam hal ini poros berfungsi seabagai tempat dudukan roda gigi dan menyalurkan daya ke roda gigi.
Gambar 3.10 Poros bertangga
Roda gigi mahkota digunakan untuk mentransmisikan daya yang letak porosnya sejajar. Dalam sistem kerja eretan roda gigi mahkota bekerja untuk meneruskan putaran dari common gear ke horizontal cutting gear maupun cross cutting gear.
Gambar 3.11 Roda gigi mahkota
8) Bracket
Bracket adalah tempat handel yang berfungsi untuk menarik dan mendorong common gear untuk menentukan kerja eretan. Housing ini menempel pada penutup rangka yang diikat dengan 3 baut.
Gambar 3.12 Bracket
9) Bantalan luncur
Pada komponen yang terus-menerus berputar, dudukannya dipasang bantalan yang terbuat dari kuningan dengan tujuan mencegah keausan pada komponen sehinnga yang aus adalah bantalan itu sendiri (bantalan dkalahkan). Selain mencegah keausan bantalan juga dapat memendam kotoran-kotoran hasil sisa gesekan komponen sehingga keadaan sekitar terjaga kebersihannya.
Gambar 3.13 Bantalan luncur
Sama halnya dengan roda gigi lurus, poros bergigi berfngsi untuk mentransmisikan daya yang letaknya paralel. Namun bedanya dalam hal ini poros bergigi menyatu langsung dengan porosnya.
Gambar 3.14 Poros bergigi
11) Pasak
Pasak adalah elemen mesin yang digunakan untuk menyambung dua bagian batang dan untuk menjaga hubungan putaran relatif antara poros dari mesin dengan elemen seperti roda gigi, roda rantai, pulley, sprocket, cam, fly well (roda gila) dan lain sebagainya.
Gambar 3.15 Pasak
12) Poros pembawa
Gambar 3.16 Poros pembawa
13) Transporteur (Poros mengulir)
Poros transporteur berbentuk poros panjang yang mana sepanjang porosnya berbentuk ulir trapesium. Poros ini dipakai pada saat mengulir.
Gambar 3.17 Poros transporteur
3.2.2 Trouble Shooting
Trouble shooting yang dimaksud disini adalah menganalisis dari cara kerja eretan terhadap kemungkinan-kemungkinan terjadinya kerusakan atau keausan pada komponen-komponen dari rangkaian sistem kerja eretan tersebut. Kerusakan tersebut baik karena human error itu sendiri maupun karena memang usianya yang sudah tua dan aus dengan sendirinya. Dibawah ini penulis akan memaparkan kemungkinan-kemungkinan kerusakan/kelainan yang bisa saja terjadi pada eretan.
Tabel 3.1 Kemungkinan Kerusakan Yang Terjadi pada Eretan
.
1) Eretan otomatis tidak berfungsi
Terjadi keausan pada roda gigi
pengantar otomatis
Pinion gear aus
Ganti
Ganti
2) Suara abnormal pada saat mesin running
Pelumas habis
Boshing aus
Ada benda asing didalam box
Tambah pelumas
Ganti
Periksa
3) Poros mengulir macet atau tidak berfungsi
Rumah poros transporteur kemasukan bram
Pemasangan rumah poros transporter terbalik
Rumah poros transporteur aus
Bersihkan
Bongkar
4) Tuas otomatis mudah goyah
Spring pada komponen tersebut sudah berkurang kekuatannya
Ganti
3.2.3 Kerusakan dan Cara Perbaikan Pada Eretan MS-850G
Kerusakan yang terjadi pada eretan MS-850G yang ada di LLK-BS adalah tidak berfungsinya eretan otomatis arah menyilang yang biasanya dipakai untuk melakukan pembubutan rata muka. Hal tersebtut diakibatkan oleh aus-nya naff gear pengantar otomatis sehingga apabila tuas otomatis menggeser common gear, gear pengantar otomatis malah terdorong dan tidak berkaitan dengan common gear. Hal itu menyebabkan putaran dari common gear tidak diteruskan ke roda gigi pegantar otomatis.
Untuk mengatasi masalah tersebut penulis melakukan perbaikan pada eretan tersebut, diantaranya yaitu:
pada eretan sudah tercampur dengan air coolant. Sehingga menyebabkan komponen berkarat.
2) Menambahkan ring pelengkap (spacer) yang terbuat dari kuningan pada celah yang aus didekat naff roda gigi pengantar otomatis arah melintang dengan tujuan sebagai landasan ketika common gear bergeser sehingga common gear dan roda gigi pengantar otomatis berkaitan.
Untuk mencegah kerusakan yang fatal pada eretan, maka kita harus melakukan perawatan berkala. Beberapa hal yang harus dilakukan adalah sebagai berikut:
1) Mengganti pelumas berdasarkan lamanya pelumas dipakai.
2) Mengganti pelumas berdasarkan kualitas pelumas, apakah masih bagus atau sudah kotor.
