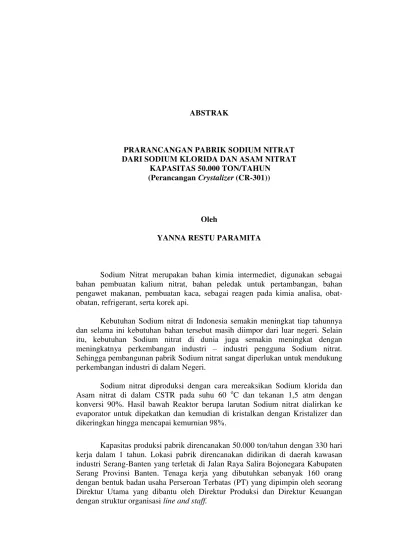

ABSTRAK
PRARANCANGAN PABRIK SODIUM NITRAT DARI SODIUM KLORIDA DAN ASAM NITRAT
KAPASITAS 50.000 TON/TAHUN (Perancangan Crystalizer (CR-301))
Oleh
YANNA RESTU PARAMITA
Sodium Nitrat merupakan bahan kimia intermediet, digunakan sebagai bahan pembuatan kalium nitrat, bahan peledak untuk pertambangan, bahan pengawet makanan, pembuatan kaca, sebagai reagen pada kimia analisa, obat-obatan, refrigerant, serta korek api.
Kebutuhan Sodium nitrat di Indonesia semakin meningkat tiap tahunnya dan selama ini kebutuhan bahan tersebut masih diimpor dari luar negeri. Selain itu, kebutuhan Sodium nitrat di dunia juga semakin meningkat dengan meningkatnya perkembangan industri – industri pengguna Sodium nitrat. Sehingga pembangunan pabrik Sodium nitrat sangat diperlukan untuk mendukung perkembangan industri di dalam Negeri.
Sodium nitrat diproduksi dengan cara mereaksikan Sodium klorida dan Asam nitrat di dalam CSTR pada suhu 60 oC dan tekanan 1,5 atm dengan konversi 90%. Hasil bawah Reaktor berupa larutan Sodium nitrat dialirkan ke evaporator untuk dipekatkan dan kemudian di kristalkan dengan Kristalizer dan dikeringkan hingga mencapai kemurnian 98%.
ii
Penyediaan kebutuhan utilitas pabrik berupa sistem pengolahan dan penyediaan air, sistem penyediaan steam, sistem penyediaan udara instrumen, dan sistem pembangkit tenaga listrik.
Dari analisis ekonomi diperoleh:
Fixed Capital Investment (FCI) = Rp.170.131.769.211
Working Capital Investment (WCI) = Rp.30.023.253.390 Total Capital Investment (TCI) = Rp200.155.022.601
Break Even Point (BEP) = 42,24% Shut Down Point (SDP) = 24,77% % Pay Out Time before taxes (POT)b = 1,66 tahun
Pay Out Time after taxes (POT)a = 1,99tahun
Return on Investment before taxes (ROI)b = 42,79%
Return on Investment after taxes (ROI)a = 34,24%
Discounted cash flow (DCF) = 37,6796%
I.
PENDAHULUAN
Pabrik kimia atau suatu industri kimia bertugas melakukan pengolahan bahan mentah / bahan baku / raw material, menjadi hasil / produk yang diinginkan. Pengolahan yang dilakukan dapat bersifat fisika maupun kimia. Untuk merubah bahan mentah menjadi hasil, Industri menginginkan efisiensi yang setinggi-tingginya baik dari segi teknis maupun sosial ekonomis. Tujuan ini di wujudkan dalam praktek dengan jalan melakukan operasi dengan upaya mendapatkan hasil yang sebanyak-banyaknya, waktu singkat dan biaya rendah.
A. LATAR BELAKANG
2
Di Indonesia sampai saat ini belum terdapat pabrik yang memproduksi Sodium nitrat dan kebutuhan bahan ini masih didatangkan dari luar negeri terutama dari Cina dan Thailand. Pesatnya pertambangan yang ada di Indonesia, mendorong kami untuk mendirikan pabrik Sodium nitrat. Selain dapat membantu perkembangan industri di Indonesia, pendirian pabrik ini pun tidak akan terlalu menghabiskan banyak biaya karena bahan baku yang dibutuhkan tersedia di Indonesia.
Dengan didirikannya pabrik Sodium Nitrat ini, selain dapat memperoleh keuntungan bagi pemiliknya serta menyerap tenaga kerja sehingga mengurangi angka pengangguran Indonesia diharapkan dapat memenuhi kebutuhan dalam Negeri Sodium nitrat sehingga ketergantungan import dapat dikurangi. Dan dapat membuka peluang bagi pengembangan Industri-industri dengan bahan baku Sodium Nitrat sehingga, tercipta diversifikasi produk yang mempunyai nilai ekonomi lebih tinggi.
B. Kegunaan Bahan Baku
Sodium Nitrat (NaNO3) merupakan bahan kimia intermediet, digunakan
C. Ketersediaan Bahan Baku
Bahan baku Sodium Nitrat adalah Sodium Klorida dan Asam Nitrat. Sodium Klorida dapat diperoleh dari PT. Cheetham Garam Indonesia, Cilegon. Sedangkan Asam Nitrat dapat diperoleh dari PT. Multi Nitrotama Kimia, Cikampek. Dengan demikian, ketersediaan bahan baku tidak menjadi masalah karena cukup tersedia dan mudah diperoleh.
Tabel 1.1 Produsen Asam Nitrat dan Sodium Klorida di Indonesia
No Nama Perusahaan Kapasitas
(ton/tahun) 1. PT. Multi Nitrotama Kimia, Cikampek 110.000 2. PT. Cheetham Garam Indonesia, Cilegon 125.000
(sumber : www.kikc.com dan www.indotrade.com, 2009)
D. Analisa Pasar
1. Kebutuhan Pasar
Kebutuhan Sodium Nitrat di Indonesia semakin meningkat sesuai dengan tabel 1.2 dibawah ini :
Tabel 1.2. Konsumsi Sodium Nitrat berdasarkan Industri Penyerapnya di Indonesia 2002– 2007
4
Jumlah impor Sodium Nitrat di Indonesia pada beberapa tahun terakhir adalah sebagai berikut :
Tabel 1.3. Data Impor Sodium Nitrat di Indonesia
No Tahun Berat (ton)
1 2002 17.105,023
2 2003 20.374,100
3 2004 22.541,932
4 2005 25.784,415
5 2006 29.201,350
(Sumber : BPS data Impor 2007)
Jumlah impor Sodium Nitrat di beberapa Negara di Asia pada beberapa tahun terakhir adalah sebagai berikut :
Tabel 1.4. Data Impor Sodium Nitrat di Asia Tahun 2007
No Negara Impor (ton)
1 Malaysia 6.884,462
2 Fhilipina 2.503,400
3 Thailand 36.786,800
4 Singapura 12.763,000
5 Cina 316,713
6 Jepang 8.777,068
(Sumber : http://data.un.org, 2009)
mengurangi ketergantungan Indonesia terhadap Impor dan dapat menjadi Eksportir bagi negara – negara di kawasan Asia.
2. Harga Bahan Baku dan Produk
Tabel 1.5 Harga bahan baku dan produk No Bahan Kimia Harga,
Rupiah 1 Bahan Baku
Asam Nitrat 1.545/liter 2 Bahan Baku
Sodium Klorida 550/kg 3 Produk
Sodium Nitrat 5730/kg
Sumber : http://www.alibaba.com,
http://www.the-inovation-group.com, 2009. www.ceicdata.com, 2009.
E. Kapasitas Pabrik
6
2001 2002 2003 2004 2005 2006 2007
tahun
Gambar.1.1. Grafik Kebutuhan Impor Sodium Nitrat di Indonesia (Sumber : BPS data Impor 2007)
Berdasarkan hasil pendekatan regresi linier diatas kapasitas produksi pabrik Sodium Nitrat direncanakan sebesar 50.000 ton/tahun.
Dengan kapasitas sebesar ini diharapkan:
Dapat menghentikan impor Sodium Nitrat dari negara lain yang terus
mengalami peningkatan, sehingga kebutuhan dalam negeri dapat terpenuhi dengan hasil produksi Industri pabrik lokal.
Dapat menambah devisa Nasional dengan melakukan Ekspor produk ke
Negara di kawasan Asia.
Dapat merangsang berdirinya Industri-industri lainnya yang menggunakan
Sodium Nitrat sebagai bahan baku.
Membuka lapangan kerja kepada penduduk di sekitar wilayah Industri
Sedangkan kapasitas beberapa pabrik Sodium Nitrat yang sudah berdiri di Dunia dapat dilihat pada tabel berikut :
Tabel 1.6 Kapasitas produksi Sodium Nitrat Komersial
Pabrik Proses Kapasitas(ton/th)
Deepak Nitrite ,Bombay
Sintesis 40.000
Qena Distriq Egypt Shank 113.000
Amerika Sintesis 210.000
Maria Elina,Chilli Gugenheim 520.000
Pedro de valdivia Gugenheim 750.000
(Sumber : Kirk Othmer, vol. 22, hal 385, 1997)
F. Penentuan Lokasi Pabrik
Pemilihan lokasi merupakan hal yang penting dalam perancangan suatu pabrik sehingga diperlukan pertimbangan yang matang. Hal ini dikarenakan lokasi pabrik sangat mempengaruhi kedudukan pabrik dalam persaingan, penentuan kelangsungan produksi dan eksistensinya di masa datang serta meminimalisasi biaya produksi dan distribusi.
Adapun lokasi pendirian pabrik Sodium Nitrat direncanakan di Kawasan Industri daerah Serang -Banten dengan pertimbangan sebagai berikut:
1. Ketersediaan bahan baku
8
Klorida diperoleh dari PT. Cheetham Garam Indonesia-Cilegon dan sumber bahan baku Asam Nitrat diperoleh dari PT.Multi Nitrotama Kimia-Cikampek. Dengan lokasi pabrik yang berada diantara kedua Pabrik bahan baku dapat juga mengurangi biaya transportasi.
2. Pemasaran dan transportasi
Lokasi pabrik yang dekat dengan daerah pemasaran merupakan pertimbangan yang sangat penting untuk menghemat biaya transportasi dan mudah dijangkau oleh konsumen. Pemasaran Sodium nitrat diharapkan mampu menjangkau wilayah bagian barat dan tengah Indonesia, sehingga dapat mengurangi biaya transportasi dalam pemasaran produk. Lokasi pabrik Sodium nitrat juga sangat strategis karena dekat dengan pelabuhan untuk mempermudah distribusi produk.
3. Sarana pendukung utilitas
Fasilitas pendukung berupa air, listrik dan bahan bakar tersedia cukup memadai karena merupakan kawasan industri.
4. Ketersediaan tenaga kerja
6. Stabilitas kondisi daerah
10
II.
PEMILIHAN DAN URAIAN PROSES
Usaha produksi dalam Pabrik Kimia membutuhkan berbagai sistem proses dan sistem pemroses yang dirangkai dalam suatu sistem proses produksi yang disebut Teknologi proses. Secara garis besar, sistem proses utama dari sebuah pabrik kimia adalah sistem reaksi serta sistem pemisahan dan pemurnian. Proses perubahan bahan baku menjadi produk terjadi dalam sistem reaksi. Sistem pemroses bagi sistem reaksi adalah reaktor. Sistem pemisahan dan pemurnian bertujuan agar hasil dari sistem pereaksian sesuai dengan permintaan pasar sehingga layak dijual.
A. Jenis-jenis Proses
Pembuatan Sodium Nitrat dikenal dua macam proses sintesis,yaitu : 1. Proses Kristalisasi
Sodium nitrat diproduksi dengan mereaksikan NaCl dengan HNO3.
Reaksi :
3NaCl(s) + 4HNO3(l) 3 NaNO3(l) + NOCl(g) + Cl2(g) + 2H2O(l)
(Kirk Othmer vol. 18,hal 495, 1997 )
Dalam proses ini bahan baku NaCl dan HNO3 direaksikan dalam
Reaktor Alir Tangki Berpengaduk (RATB) pada kondisi operasi yang optimal dengan suhu 60oC dan tekanan 1,5 atm. Hasil reaksi pada reaktor kemudian dipompa ke evaporator kemudian dikristalkan dengan
diperoleh produk Sodium nitrat dengan kemurnian mencapai 98%. Konversi pada reaktor pada proses ini mencapai 90%.
2. Proses Prilling
Proses Prilling ini merupakan reaksi netralisasi Sodium Hidroksida dan Asam Nitrat yaitu dengan reaksi:
2NaOH(s) + 2HNO3(l) 2 NaNO3(l) + 2H2O(l)
(Stocchi,1990) Sodium Hidroksida dan Asam Nitrat di reaksikan dalam sebuah reaktor dengan suhu 200oC, tekanan 2 atm. Reaksi bersifat eksotermis yang menghasilkan panas. Larutan Sodium Nitrat yang terbentuk langsung masuk ke dalam cyclon separator yang menjadi satu dengan reaktor. Produk keluar unit separator berupa lelehan dengan kemurnian mencapai 96%. Sodium Nitrat dan suhu lelehan sekitar 200oC. Lelehan tersebut kemudian dibentuk menjadi bola-bola kecil (prill) dengan cara
12
3 Bahan baku Sodium klorida dan asam nitrat Sodium hidroksida dan
asam nitrat
4 Harga bahan
baku
Sodium klorida : Rp.550/kg
Asam Nitrat : Rp.1545 kg/jam
Sodium hidroksida ; Rp.2700/kg
Sumber : Kirk Othmer vol. 18 dan 22, 1997
M. F. Fogler, 1939 dan W.S. Miller, 1950 www.ceicdata.com, 2009.
B. Pemilihan Proses
Dari berbagai macam proses pembuatan Sodium Nitrat seperti yang telah dijelaskan sebelumnya, pada pra rancangan pabrik pembuatan Sodium Nitrat ini dipilih proses pembuatan Sodium Nitrat dengan cara mereaksikan Sodium Klorida dan Asam Nitrat. Hal ini berdasarkan pertimbangan sebagai berikut :
a. Kemudahan memperoleh bahan baku. b. Biaya bahan baku lebih rendah.
c. Lebih mudah dalam penanganan proses dilihat dari temperatur dan tekanannya yang lebih rendah.
d. Konversi yang diperoleh lebih besar, yaitu 90%
C. Uraian Proses
Pra-rancangan pabrik pembuatan Sodium Nitrat dengan mereaksikan Sodium Klorida dengan Asam nitrat dapat dikelompokkan dalam empat tahapan proses yaitu :
1. Proses persiapan bahan baku
Sodium klorida dalam bentuk padatan dengan kadar 98,9% ditampung dalam Bin storage -101(BN-101) kemudian dilarutkan dalam Solution tank-101 (ST-101) dengan menggunakan Screw conveyer-101 (SC-101)
dan bucket elevator -101(BE-101) kemudian dipanaskan dengan Heater -101 (HE--101) dari suhu 30oC menjadi 60oC.
Asam Nitrat dalam bentuk cair yang disimpan dalam Storage -101 (S-101) pada temperatur 30oC dan tekanan atmosferik dipompa menuju ke mix-point-101 (MP-101) kemudian dengan menggunakan steam jenuh sebagai
pemanas, dalam alat penukar panas asam nitrat dipanaskan dari suhu 30oC menjadi 60°C menggunakan Heater-102 (HE-102). Kedua umpan yang telah dipanaskan kemudian dimasukkan ke dalam Unit reaksi.
2. Proses reaksi
14
Kondisi operasi reaktor bekerja pada suhu 60oC dan tekanan 1,5 atm. Dalam reaktor akan terjadi reaksi (1) sebagai berikut :
3NaCl(l) + 4HNO3(l) 3NaNO3(l) + NOCl(g) + Cl2(g) + 2H2O(l)
Pada proses ini konversi maksimum reaksi terhadap NaNO3 sebesar 90 %
(Kirk Othmer vol. 18, 1997 dan US Pat.2,643,180). Reaksi dioperasikan pada keadaan steady yaitu dengan adanya recycle.
3. Pemurnian dan pengeringan
Aliran produk utama dari Reactor-201 (RE-201) kemudian masuk ke dalam Evaporator-301 (EV-301) untuk menguapkan air kemudian larutan dikristalkan dengan Crystalizer-301(CR-301) dengan proses pendinginan. Selanjutnya slurry yang keluar dari Crystalizer diumpankan ke Centrifuge -301 (CF-301) untuk dipisahkan padatan dan cairannya (mother liquor). Mother liquor hasil keluaran Centrifuge, kemudian di recycle kedalam Solution tank -101 (ST-101).
padatan yang keluar dari Rotary Dryer kemudian ditampung di Storage Bin produk (BN-401).
Sementara produk samping yang keluar dari reaktor berupa gas klorin dan nitrosil klorida dimasukkan kedalam Absorber-301 (T-301) untuk memisahkan kedua gas tersebut digunakan media penyerap berupa air dari unit Utilitas. Kemudian gas klorin keluaran dari absorber-301(T-301) pada bagian atas dan larutan nitrosil klorida pada bagian bawah. Gas klorin merupakan gas yang cukup berbahaya maka gas klorin dikompresi tekanannya menggunakan Compressor sebanyak 4 stage hingga dapat berubah fase menjadi cair.
4. Penyimpanan dan pengantongan

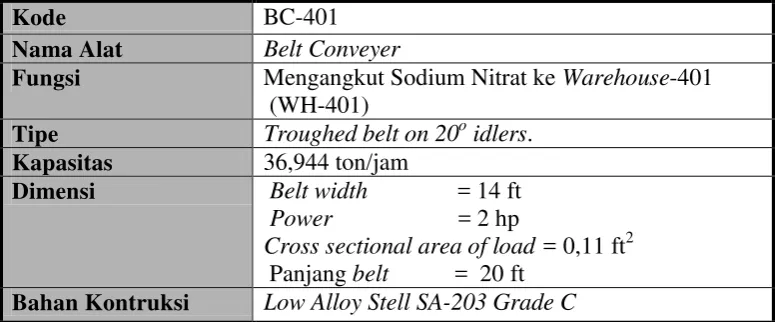

Produk sodium nitrat yang dihasilkan dari rotary dryer dibawa ke Storage Bin produk-401 (BN-401) kemudian dibawa ke unit pengantongan dikemas dalam bag yang kedap terhadap air. Kemudian di simpan Warehouse-401 (WH-401) yang berfungsi sebagai gudang penyimpan

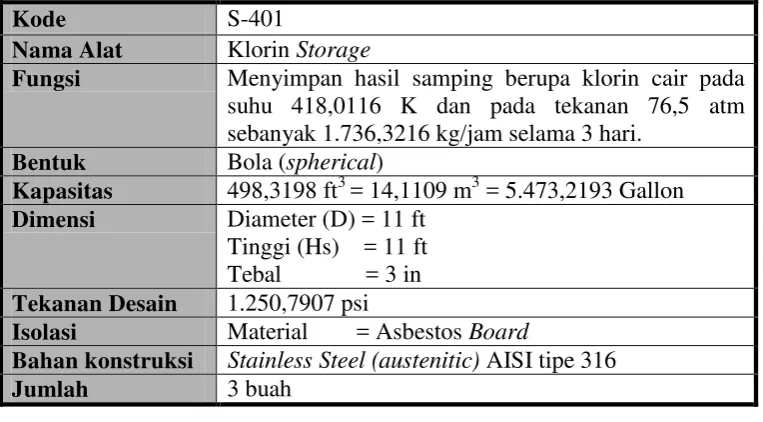

sebelum dipasarkan. Sementara, klorin cair ditampung kedalam klorin Storage-401 (S-401) dan larutan nitrosil klorida ditampung di Storage-402
III. SPESIFIKASI BAHAN DAN PRODUK
A. Bahan Baku
Bahan baku pabrik Sodium Nitrat adalah Sodium Klorida dan Asam Nitrat. Berikut ini adalah spesifikasi Sodium Klorida dan Asam Nitrat :
18
B. Produk
Tabel 3.3. Spesifikasi Sodium Nitrat
Tabel 3.4. Spesifikasi Nitrosil Klorida
20
Tabel 3.6. Spesifikasi air
IV. NERACA MASSA DAN NERACA ENERGI
Perhitungan neraca massa dan energi dilakukan dengan basis perhitungan dan data konversi seperti dibawah ini :
Kapasitas : 50.000 ton/th
Operasi : 330 hari/th, 24 jam/hari Proses : kontinyu
Basis : 1 jam
Bahan baku : Sodium klorida dan Asam Nitrat Produk : Sodium nitrat 98 % berat Tabel 4.1 Neraca Massa Keseluruhan
Komponen Input (Kg/jam)
H2O 47,2656 2.009,4485 436,7458 372,4747 69,4444 0,0000 436,7458
Sub-total 4.315,4492 5.678,8705 436,7458 372,4747 6.313,1313 1.703,2345 2.042,2250
2. Neraca Massa Komponen Tiap Alat

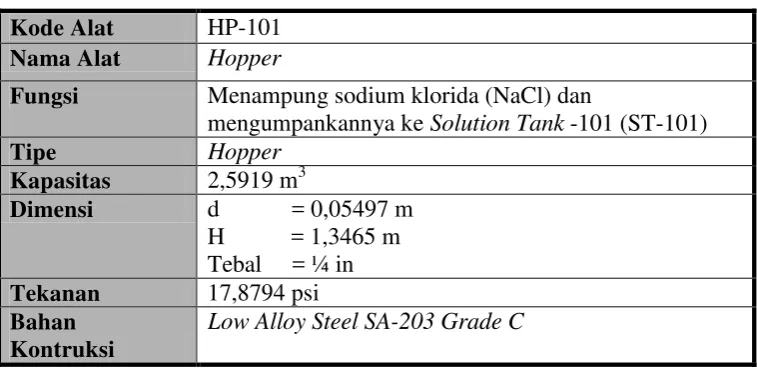

1. Neraca massa di sekitar Solution tank -101 (ST- 101)
Tabel 4.2. Neraca massa disekitar Solution tank -101(ST-101)
Komponen Input (Kg/jam)
Aliran 1 Aliran 13
Output (Kg/jam) Aliran 2
NaCl 4.268,1836 411,1113 4.679,2949
H2O 47,2656 3.338,9450 3.386,2106
NaNO3(nk) 618,6869 618,6869
Sub-total 4.315,4492 4.368,7432
Total 8.684,1923 8.684,1923
2. Neraca massa di sekitar Mix point (MP-101)
Tabel 4.3. Neraca massa di Mix point -101(MP-101)
Komponen Input (Kg/jam)
Aliran 3 Aliran 10
Output (Kg/jam) Aliran 4
HNO3 3.669,4220 407,7136 4.077,1356
H2O 2.009,4485 708,6419 2.718,0904
Sub-total 5.678,8705 1.116,3554
Total 6.795,2260 6.795,2260
3. Neraca massa di sekitar Reactor -201(RE-201)
Tabel 4.4. Neraca Massa di sekitar Reactor -201 (RE-201)
Sub total 8.684,1923 6.795,2260 12.170,7047 3.308,7136
24

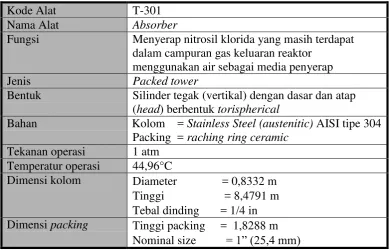

4. Neraca massa di sekitar Absorber -301(T-301)
Tabel 4.5. Neraca massa disekitar Absorber -301 (T-301) Komponen input (kg/jam)
Aliran 6 Aliran 7
Output (kg/jam) Aliran 8 Aliran 9
NOCl 1.588,2748 15,8827 1.572,3920
Cl2 1.720,4389 1.720,4389 0
H2O 436,7458 436,7458
Sub-total 3.308,7136 436,7458 1.736,3216 2.009,1378
Total 3.745,4595 3.745,4595
5. Neraca massa di sekitar Evaporator -301(EV-301)
Tabel 4.6. Neraca massa di sekitar Evaporator-301(EV-301) Komponen Input (Kg/jam)
Aliran 5
Output (Kg/jam) Aliran 10 Aliran 11
NaNO3 6.805,5556 0,0000 6.805,5556
HNO3 407,7136 407,7136 0,0000
H2O 4.489,5061 708,6419 3.780,8642
NaCl 467,9295 0,0000 467,9295
Sub-total 1.116,3554 11.054,3492
Total 12.170,7047 12.170,7047
6. Neraca massa di sekitar Crystalizer -301(CR-301)
Tabel 4.7. Neraca Massa di sekitar Crystalizer - 301 (CR-301) Komponen Input aliran 7
(kg/jam)
Output aliran 8 (kg/jam) Kristal Liquid
NaCl 467,9295 467,9295 0,0000
NaNO3(k) 0,0000 6.186,8687 0,0000
NaNO3 (nk) 6.805,5556 0,0000 618,6869
H2O 3.780,8642 0,0000 3.780,8642
Sub-total 6.654,7982 4.399,5511
7. Neraca massa di sekitar Centrifuge -301 (CF-301)
Tabel 4.8. Neraca massa di sekitar Centrifuge – 301 (CF-301) Komponen Input (kg/jam)
Aliran 12
Output (kg/jam)
Aliran 14 Aliran 13 (recycle)
H2O 3.780,8642 441,9192 3.338,9450
NaCl 467,9295 56,8182 411,1113
NaNO3 (k) 6.186,8687 6.186,8687 0,0000
NaNO3(nk) 618,6869 0,0000 618,6869
Sub-total 6.685,6061 4.368,7432
Total 11.054,3492 11.054,3492
8. Neraca massa di sekitar Rotary dryer -301(RD-301)
Tabel 4.9. Neraca massa di sekitar Rotary dryer -301(RD-301) Komponen Input (kg/jam)
Aliran 14
Output (kg/jam) Aliran 15 Aliran 16
H2O 441,9192 372,4747 69,4444
NaCl 56,8182 0,0000 56,8182
NaNO3 (k) 6.186,8687 0,0000 6.186,8687
Sub-total 372,4747 6.313,1313
26
B. NERACA ENERGI
Dari perhitungan neraca massa, selanjutnya dilakukan perhitungan neraca energi. Perhitungan neraca energi didasarkan pada :
Basis waktu : 1 jam
1. Solution tank -101 (ST-101)
Tabel 4.10. Neraca energi pada Solution tank-101 (ST-101) Keterangan Energi masuk
(kkal/jam)
Total 17.915,3865 17.915,3865
2. Mix- point -101(MP-101)
Tabel 4.11. Neraca energi pada Mix-point -101 (MP-101) Energi masuk
(kkal/jam)
Energi keluar (kkal/jam)
Q3 12.872,786 Q4 16.619,5547
Q10 3.746,769
3. Heater -101 (HE–101)
Tabel 4.12. Neraca energi di sekitar Heater -101 (HE-101)
Keterangan Energi masuk
(kkal/jam)
Energi keluar (kkal/jam)
Umpan 16.123,848 0,000
Produk 0,000 107.115,594
Steam 128.129,150 37.137,405
Total 144.252,998 144.252,998
4. Heater -102 (HE–102)
Tabel 4.13. Neraca energi di sekitar Heater -102 (HE-102)
Keterangan Energi masuk (kkal/jam) Energi keluar (kkal/jam)
Umpan 16.619,555 0,000
Produk 0,000 102.097,612
Steam 120.365,103 34.887,046
Total 136.984,658 136.984,658
5. Reactor -201(RE-201)
Tabel 4.14. Neraca energi di sekitar Reactor-201 (RE-201) Keterangan Energi masuk
(kkal/jam)
28
6. Absorber -301 (T-301)
Tabel. 4.15. Neraca energi pada Absorber -301(T-301)
Keterangan Energi masuk (kkal/jam) Energi Keluar (kkal/jam)
Umpan 8.325,3686 0,0000
Produk 0,0000 8.325,3686
Total 8.325,3686 8.325,3686
7. Evaporator -301 (EV-301)
Tabel 4.16. Neraca energi pada Evaporator - 301 (EV-301)
Energi Masuk Energi Keluar
Keterangan kkal/jam Keterangan kkal/jam
input 185.029,7453 output 328.212,6060
Q uap 0,0000 Q uap 9.966,4842
Steam 215.655,7750 Steam 62.506,4302
Total 400.685,5203 Total 400.685,5203
8. Condensor - 301 (CD-301)
Tabel 4.17. Neraca energi pada Condensor -301 (CD-301) Keterangan Energi masuk
(kkal/jam)
Energi keluar (kkal/jam)
Input 34.791,750 0,000
Output 0,000 3.748,492
Beban Pendingin 0,000 31.043,258
9. Crystalizer – 301 (CR – 301)
Tabel 4.18. Neraca Energi disekitar Crystallizer-301 (CR-301)
Keterangan Q Masuk
Input 328.212,6060 0,0000
Energi kristalisasi 0,0000 367,5944 0,0000
Output 0,0000 17.082,0910
Beban pendingin 0,0000 311.498,1094
Total 328.580,2004 328.580,2004
10.Rotary Dryer -301 (RD-301)
Tabel 4.19. Neraca energi pada Rotary Dryer-301 (RD-301)
Energi Masuk (kkal/jam) Energi Keluar (kkal/jam) H solid masuk
dryer, Hs1
73.345,3178 H solid keluar dryer, Hs2
59.643,7197
H udara masuk dryer, HG2
393.172,5233 H udara keluar dryer, HG1
406.874,1214
Total 466.517,8411 Total 466.517,8411
11.Air Heater -301 (AH-301)
Tabel 4.20. Neraca energi pada Air Heater -301 (AH-301)
Energi Masuk Energi Keluar
Keterangan kJ/jam Keterangan kJ/jam
Energi udara 78.102,8194 Energi udara 510.491,4883 Beban steam 608.863,9398 Beban steam 176.475,2710
V. SPESIFIKASI PERALATAN
A. Peralatan Proses
Peralatan proses pabrik Sodium Nitrat dengan kapasitas 50.000 ton/tahun terdiri dari:
1. Storage Bin-101( BN-101)
Tabel 5.1. Spesifikasi Storage Bin -101(BN-101)
Kode BN-101
Nama Alat Storage Bin
Fungsi Menampung NaCl untuk produksi selama 3 hari
Tipe Silinder tegak, bagian bawah berbentuk konis (Conical Bottom Head).
Kapasitas 6.883,2419 ft3 = 51.493,5324 gallon Dimensi Diameter shell (D) = 20 ft Diameter konis bawah (d) = 5 ft
Tebal shell (ts) = 7/16 in (0,4375 in)
Tebal Konis (tc) = 5/8 in (0,3125 in)
Tinggi Bin (Ht) = 31,50 ft Tekanan 15,4308 psi
Bahan Kontruksi
2. Screw Conveyer -101(SC-101)
Tabel 5.2. Spesifikasi Screw Conveyor -101(SC-101)
Kode Alat SC-101
Alat Screw Conveyer
Fungsi Membawa bahan baku NaCl dari Bin-101 (BN-101) ke Bucket Elevator -101 (BE-101)
Tipe Helicoid screw conveyor
Kapasitas screw 5 ton/jam Kecepatan max
screw
40 rpm
Diameter screw 9 in (0,9998 ft) Max. kapasitas
torque
7600 in-lb
Daya motor 0,43 hp
Panjang screw 15 ft
3. Bucket Elevator -101 (BE-101)
Tabel 5.3. Spesifikasi Spesifikasi Bucket Elevator -101 (BE-101)
Kode Alat BE-101
Nama alat Bucket Elevator
Fungsi Mengangkut NaCl dari Screw Conveyer-101 (SC-101) menuju ke Solution tank-101(ST-(SC-101) Tipe Spaced – Bucket Centrifugal- Discharge Elevator Kapasitas 5,1785 ton/jam
Power motor 1,5 Hp
Tinggi 8 ft
32
4. Hopper -101 (HP–101)
Tabel 5.5. Spesifikasi Hopper -101 (HP– 101)
Kode Alat HP-101
Nama Alat Hopper
Fungsi Menampung sodium klorida (NaCl) dan
mengumpankannya ke Solution Tank -101 (ST-101)
Tipe Hopper
Low Alloy Steel SA-203 Grade C
5. Solution Tank-101 (ST – 101)
Tabel 5.5. Spesifikasi Alat Solution tank -101 (ST – 101 )
Kode Alat ST-101
Nama Alat Solution Tank
Fungsi Tempat melarutkan fresh feed NaCl dengan arus recycle dari centrifuge-301 (CF-301)
Tipe Vertical Vessel with Stirrer (thorisperical top & bottom head)
Kapasitas 129,8408 ft3 = 971,3389 gallon
Dimensi Tinggi Vessel = 8 ft = 2,4390 m IDs = 5 ft = 1,5244 m Tebal shell = 3/16 in
Tipe Head = Torispherical Tebal head = 1/4 in
Tipe pengaduk = 3-blade propeller agitator Jumlah pengaduk = 1 buah
6. Pump-101 (PP-101)
Tabel 5.6 Spesifikasi Pump -101 (P-101)
Kode Alat PP-101
Nama Alat Pump
Fungsi Memompa larutan keluaran dari ST-101 ke H-101 Jenis Centrifugal pump, single suction
Bahan Konstruksi
Stainless steel AISI tipe 316
Kapasitas 29,6615 gal/menit Dimensi NPS = 1,25
Sch = 40 Power 1,5 hp
NPSH 3,2363 ft
7. Asam Nitrat Storage-101 (S-101
Tabel 5.7 Spesifikasi Asam nitrat Storage -101 (S-101)
Kode Alat S-101
Nama Alat Asam Nitrat Storage
Fungsi Menyimpan bahan Asam nitrat pada suhu 30 oC selama 3 hari.
Bentuk Silinder vertikal dengan dasar datar (flat bottom) dan Atap (head) berbentuk torispherical.
Kapasitas 181,4518 m3 = 47.934,12853 gallon Dimensi Diameter shell (D) = 20 ft
Tutup atas Bentuk torispherical. Tekanan Desain 41,8314 psi
Bahan konstruksi
34
8. Pump-102 (PP-102)
Tabel 5.8. Spesifikasi Pompa –102 (P-102)
Kode Alat PP-102
Nama Alat Pump
Fungsi Memompa larutan dari Asam nitrat Storage -101 (S-101) ke mix point
Jenis Centrifugal pump, single suction Bahan
Konstruksi
Stainless steel AISI tipe 316
Kapasitas 21,6538 gal/menit
Fungsi Memompa larutan keluaran dari mix point ke Heater -102 (H-102)
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 26,4380 gal/menit
Dimensi NPS = 1,25
Sch = 40
Power 1 hp
10.Heater-101 (HE-101)
Tabel 5.10 Spesifikasi Heater -101 (HE-101) Kode Alat HE– 101
Nama Alat Heater
Fungsi Memanaskan larutan NaCl dari temperatur 29,878oC pada temperatur 60oC dengan media pemanas berupa steam pada temperatur 190ºC
Bentuk Double pipe Heat Exchanger Dimensi pipa Bahan konstruksi Stainless Steel (austenitic) AISI tipe 316
Pa
36
11.Heater-102 (HE-102)
Tabel 5.11 Spesifikasi Heater -102 (HE-102)
Kode Alat HE-102
Nama Alat Heater
Fungsi Memanaskan larutan HNO3 dari temperatur 30,342oC
pada temperatur 60oC dengan media pemanas berupa steam pada temperatur 190ºC
Bentuk Double pipe Heat Exchanger Dimensi pipa Bahan konstruksi Stainless Steel (austenitic) AISI tipe 316
Pa
12.Reactor-201 (RE-201)
Tabel 5.12. Spesifikasi Reactor -201 (RE-201)
Kode Alat RE-201
Nama Alat Reactor
Fungsi Tempat bereaksinya sodium klorida dan asam nitrat menjadi sodium nitrat
Jenis Reaktor alir tangki berpengaduk (CSTR) dilengkapi dengan Koil pendingin
Bahan Low Alloy Steel SA-203 grade C
Suhu 60 ºC
Tekanan desain 31,3967 psi
Kapasitas 41,42638791 m3 = 9.112,5625 gallon Jenis pengaduk Six flat blade open turbine
Jumlah pengaduk 2 buah Jumlah baffle 4 buah Daya pengadukan 3 hp Putaran pengadukan 1,357 rps
Dimensi Diameter reaktor (D) : 11 ft
Fungsi Memompa larutan keluaran dari Reactor -201 (RE-201) ke Evaporator 301 (EV-301) Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 40,7321 gal/menit
Dimensi NPS = 1,5
Sch = 40
Power 1 hp
38
14.Evaporator-301(EV-301)
Tabel 5.15. Spesifikasi Evaporator -301 (EV-301)
Kode Alat EV-301
Nama Alat Evaporator
Fungsi Memekatkan larutan produk keluaran Reactor-201 (RE-201) dari konsentrasi larutan 59,76% menjadi 65,80%
Tipe Alat Short tube evaporator
Kondisi Operasi Temperatur = 100,0647 oC
Bahan Kontruksi Low Alloy Steel SA-203 grade C.
15.Pump-302 (PP-302)
Tabel 5.15. Spesifikasi Pump -302 (PP-302)
Kode Alat PP-302
Nama Alat Pump
Fungsi Memompa larutan keluaran dari Condenser -201 (CD-301) ke mix point
Jenis Centrifugal pump, single suction Bahan
Konstruksi
Stainless steel AISI tipe 316
Kapasitas 4,7828 gal/menit Dimensi NPS = 0,5
Sch = 40 Power 0,5 hp
16.Condenser-301(CD-301)
Tabel 5.16. Spesifikasi Condensor -301 (CD-301)
Kode Alat CD-301
Nama Alat Condenser
Fungsi Mengkondensasikan seluruh uap dari keluaran
EV-301) sebesar 1.116,3554 kg/jam. Pada temperatur
Fungsi Memompa larutan keluaran dari Evaporator -201 (EV-201) ke Crystalizer (CR-201)
Jenis Centrifugal pump, single suction Bahan
Konstruksi
Stainless steel AISI tipe 316
Kapasitas 36,3346 gal/menit
Dimensi NPS = 1,25
Sch = 40 Power 1,5 hp
40
18.Crystallizer -301 (CR-301)
Tabel 5.18. Spesifikasi Crystalizer (CR– 301)
Fungsi Membentuk Kristal Sodium Nitrat
Kode Alat CR-301
Tipe Alat Stirred tank crystalizer
Kondisi Operasi Temperatur = 31,0706 oC
Tekanan desain = 20,9776 psi = 1,4271 atm Pendingin = air
Dimensi Tinggi = 7 ft Diameter shell = 7 ft Tebal shell = 3/16 in Tebal head = 1/4 in
Tipe Pengaduk : six flat blades turbin Jumlah pengaduk : 1 buah
Putaran pengaduk : 346,1516 rpm Daya pengaduk : 0,0108 Hp Koil pendingin
ODp = 5,6 ft Panjang koil = 176,0640 ft Lilitan koil = 10 lilitan Tinggi koil = 4 ft
Bahan Kontruksi low-alloy SA204 grade C Waktu
Fungsi Memompa larutan keluaran dari Crystalizer-301 (CR-301) ke Centrifuge-301 (CF-301)
Jenis Centrifugal pump, single suction Bahan
Konstruksi
Stainless steel AISI tipe 316
Kapasitas 43,7373 gal/menit Dimensi NPS = 1,5
Sch = 40 Power 1 hp
20.Centrifuge-301 (CF-301)
Tabel 5.20 Spesifikasi Alat Centrifuge-301 ( CF – 301 )
Kode Alat CF-301
Nama Alat Centrifuge
Fungsi Memisahkan NaNO3 solid dari mother liquor
Tipe Alat Knife-discharge bowl centrifuge Desain Diameter bowl = 0,9144 m
Fungsi Memompa larutan keluaran dari Centrifuge-301 (CF-301) ke Solution Tank -101 (ST-101) Jenis Centrifugal pump, single suction
Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 18,5740 gal/menit
Tipe Helicoid screw conveyor
Kapasitas screw 10 ton/jam Kecepatan max screw 40 rpm
Diameter screw 9 in (0,9998 ft) Max. kapasitas torque 7600 in-lb
Daya motor 0,43 hp
42
23.Rotary dryer-301 (RD-301)
Tabel 5.23. Spesifikasi Alat Rotary Dryer-301(RD – 301)
Kode Alat RD-301
Nama Alat Rotary dryer
Fungsi Menguapkan air yang ada didalam kristal sodium nitrat hingga mencapai kadar air yang diinginkan
Bahan kontruksi Low Alloy Steel SA-203 Grade C Dimensi Diameter = 4,7336 ft
Panjang = 28,5939 ft Putaran = 5,28 rpm Waktu tinggal = 0,1716 jam Kemiringan = 0,06 m/m Jumlah radial flight = 12buah Tinggi flight = 0,180ft
Fungsi Membawa kristal NaNO3 dari Rotary dryer-301
(RD-01) ke Bucket Elevator-301 (BE-301)
Tipe Helicoid screw conveyor
Kapasitas screw 10 ton/jam Kecepatan max screw 40 rpm
Diameter screw 9 in (0,9998 ft) Max. kapasitas torque 7600 in-lb
Daya motor 0,43 hp
25.Bucket Elevator -301 (BE-301)
Tabel 5.25. Spesifikasi Spesifikasi Bucket Elevator -301 (BE-301)
Kode Alat BE-301
Nama alat Bucket Elevator
Fungsi Mengangkut produk Sodium Nitrat menuju BN-401 (BN-401)
Tipe Spaced – Bucket Centrifugal- Discharge Elevator
Kapasitas 7,5758 ton/jam
Power motor 0,5 Hp
Fungsi Memanaskan Udara umpan Rotary dryer
44
27.Blower-301 (BL-301)
Tabel 5.27. Spesifikasi Blower -301((BL-301)
Kode Alat BL – 301
Nama Alat Blower
Fungsi Mengalirkan udara pendingin masuk Rotary Dryer (RD-301).
Tipe Centrifugal Multiblade Backward Curved Blower Kapasitas 3.903,6197 ft3/min
Kondisi operasi T = 30oC
P = 0,5 psia
Daya 11 hp
28.Storage Bin-401 (BN-401)
Tabel 5.28. Spesifikasi Spesifikasi Storage Bin-401 (BN-401)
Kode BN-401
Nama Alat Storage Bin
Fungsi Menampung produk Sodium Nitratselama 1 hari Tipe Silinder tegak, bagian bawah berbentuk konis
(Conical Bottom Head).
Kapasitas 3.086,6411 ft3 = 23.091,1621 gallon Dimensi Diameter shell (D) = 20 ft
Diameter konis bawah (d) = 5 ft Tebal shell (ts) = 1/2 in
Tebal Konis (tc) = 3/4 in
Tinggi Bin (Ht) = 25,50 ft
Tekanan 27,485 psi
29.Belt Conveyer-401 (BC-401)
Tabel 5.29. Spesifikasi Spesifikasi Belt Conveyer - 401 (BC-401)
Kode BC-401
Nama Alat Belt Conveyer
Fungsi Mengangkut Sodium Nitrat ke Warehouse-401 (WH-401)
Tipe Troughed belt on 20o idlers.
Kapasitas 36,944 ton/jam
Dimensi Belt width = 14 ft Power = 2 hp
Cross sectional area of load = 0,11 ft2 Panjang belt = 20 ft
Bahan Kontruksi Low Alloy Stell SA-203 Grade C
30.Warehouse -401 (WH-401)
Tabel 5.30. Spesifikasi WareHouse-401 (WH–401)
Kode Alat WH-401
Nama Alat Warehouse
Fungsi Menyimpan produk sodium nitrat selama 7 hari operasi
Bentuk Bangunan tertutup
Dimensi P = 22 m L = 19 m H = 5 m Kondisi penyimpanan P = 1 atm
46
31.Absorber-301 (T-301)
Tabel 5.31. Spesifikasi Absorber -301(T-301)
Kode Alat T-301
Nama Alat Absorber
Fungsi Menyerap nitrosil klorida yang masih terdapat dalam campuran gas keluaran reaktor
menggunakan air sebagai media penyerap
Jenis Packed tower
Bentuk Silinder tegak (vertikal) dengan dasar dan atap (head) berbentuk torispherical
Bahan Kolom = Stainless Steel (austenitic) AISI tipe 304 Packing = raching ring ceramic
Tekanan operasi 1 atm Temperatur operasi 44,96°C
Fungsi Untuk mengalirkan dan menaikkan tekanan Cl2
sebanyak 1.736,3216 kg/jam hasil keluaran reaktor dari tekanan 1 atm menjadi 2,9574 atm
33.Compessor-302 (CM-302)
Tabel 5.33 Spesifikasi Compressor stage 2 - 302 (CM-302)
Kode CM-302
Nama Alat Compressor
Fungsi Untuk mengalirkan dan menaikkan tekanan Cl2
sebanyak 1.703,2345 kg/jam hasil keluaran reaktor dari tekanan 2,9574 atm menjadi 8,7464 atm
Jenis Centrifugal
Dimensi Stage ke = 2 Rasio kompresi = 3,7863
-Ws = 82,0013 kJ/kmol Power motor = 1,5 hp
Material = stainlees steel 304 AISI
34.Compessor-303 (CM-303)
Tabel 5.35. Spesifikasi Compressor stage 3 -303 (CM-303)
Kode Alat CM-303
Nama Alat Compressor
Fungsi Untuk mengalirkan dan menaikkan tekanan Cl2
sebanyak 1.703,2345 kg/jam hasil keluaran reaktor dari tekanan 8,7464 atm menjadi 25,8670 atm
Jenis Centrifugal
Dimensi Stage ke = 3 Rasio kompresi = 3,7863
-Ws = 83,8986 kJ/kmol Power motor = 1,5 hp
48
35.Compessor-304 (CM-304)
Tabel 5.35. Spesifikasi Compresor stage 4 - 304 (CM-304)
Kode Alat CM-304
Nama Alat Compressor
Fungsi Untuk mengalirkan dan menaikkan tekanan Cl2
sebanyak 1.703,2345 kg/jam hasil keluaran reaktor dari tekanan 25,8670 atm menjadi 76,5 atm
Jenis Centrifugal
Dimensi Stage ke = 4 Rasio kompresi = 3,7863
-Ws = 63,1859 kJ/kmol Power motor = 1 hp
Material = stainlees steel 304 AISI
36.Pump-401 (PP-401)
Tabel 5.36. Spesifikasi Pump -401 (PP-401)
Kode Alat PP-401
Nama Alat Pump
Fungsi Memompa larutan keluaran dari Absorber-301 (T-301) ke Nitrosil klorida Storage -402 (S-402) Jenis Centrifugal pump, single suction
Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 8,3259 gal/menit
Dimensi NPS = 1
Sch = 40
Power 0,25 hp
37.Klorin Storage -401 (S-401)
Tabel 5.37 Spesifikasi Klorin Storage -401 (S-401)
Kode S-401
Nama Alat Klorin Storage
Fungsi Menyimpan hasil samping berupa klorin cair pada suhu 418,0116 K dan pada tekanan 76,5 atm sebanyak 1.736,3216 kg/jam selama 3 hari.
Bentuk Bola (spherical)
Kapasitas 498,3198 ft3 = 14,1109 m3 = 5.473,2193 Gallon Dimensi Diameter (D) = 11 ft
Tinggi (Hs) = 11 ft Tebal = 3 in Tekanan Desain 1.250,7907 psi
Isolasi Material = Asbestos Board
Bahan konstruksi Stainless Steel (austenitic) AISI tipe 316
Jumlah 3 buah
38.Nitrosil klorida Storage -402 (S-402)
Tabel 5.38 Spesifikasi Nitrosil klorida Storage -402 (S-402)
Kode Alat S-402
Nama Alat Asam Nitrat Storage
Fungsi Menyimpan Nitrosil klorida pada suhu 30 oC selama 3 hari.
Bentuk Silinder vertikal dengan dasar datar (flat bottom) dan Atap (head) berbentuk torispherical.
Kapasitas 149,6104 m3 = 39.522,58423 gallon Dimensi Diameter shell (D) = 20 ft
Tutup atas Bentuk torispherical. Tekanan Desain 25,4328 psi
50
B. Peralatan Utilitas:
1.Bak Sedimentasi (BS-501)
Tabel 5.39 Spesifikasi Bak Sedimentasi -501 (BS-501)
Alat Bak sedimentasi
Kode BS-501
Fungsi Mengendapkan lumpur dan kotoran air sungai
Bentuk Bak rektangular
Kapasitas 44,1606 m3
Dimensi Panjang = 4,6990 m Lebar = 1,5663 m Kedalaman = 6 m Tebal dinding = 12 cm
2. Bak Penggumpal -501 (BP-501)
Tabel 5.40. Spesifikasi Bak Penggumpal -501 (BP-501)
Alat Bak Penggumpal
Kode BP-501
Fungsi Menggumpalkan kotoran yang tidak mengendap di bak sedimentasi dengan menambahkan alum, soda kaustik, dan klorin
Bentuk Silinder vertikal Kapasitas 14,7202 m3
Dimensi Diameter = 2,6567 m Tinggi = 2,6567 m Pengaduk Tipe marine propeller
3. Tangki Alum- 501 (TI-501)
Tabel 5.41. Spesifikasi Tangki Alum -501 (TI-501)
Alat Tangki alum
Kode TI-501
Fungsi Tempat penyimpanan larutan alum sebagai injeksi ke bak penggumpal
Bentuk Silinder vertikal dengan tutup torispherical dan alas plat datar Tutup atas Torispherical head
Tekanan desain 20,6405 psia Bahan
konstruksi
Carbon steel SA-283 Grade C
4. Tangki Soda Kaustik-502 (TI-502)
Tabel 5.42. Spesifikasi Tangki Soda Kaustik-502 (TI-502) Alat Tangki soda kaustik
Kode TI-502
Fungsi Menyiapkan dan menyimpan larutan soda kaustik konsentrasi 40 % volume selama 1 hari untuk diinjeksikan ke dalam bak penggumpal.
Bentuk Silinder vertikal dengan tutup torispherical dan alas plat datar Tutup atas Torispherical head
Tekanan desain 22,2550 psia Bahan
konstruksi
52
5. Tangki Larutan Klorin-503 (TI-503)
Tabel 5.43. Spesifikasi Tangki Klorin-503 (TI-503)
Alat Tangki klorin
Kode TI-503
Fungsi Menyiapkan dan menyimpan larutan klorin konsentrasi 30 % volume selama 7 hari untuk diinjeksikan ke dalam bak penggumpal.
Bentuk Silinder vertikal dengan tutup torispherical dan alas plat datar Tutup atas Torispherical head
Tekanan desain 21,6516 psi Bahan
konstruksi
Hastelloy alloy C-276
6. Clarifier -501 (CF-501)
Tabel 5.45. Spesifikasi Clarifier (CF-501)
Alat Clarifier
Kode CF-501
Fungsi Mengendapkan gumpalan kotoran dari bak penggumpal (BP-501)
Bentuk Bak berbentuk kerucut terpancung Kapasitas 41,9231 m3
7. Sand Filter (SF-501)
Tabel 5.45. Spesifikasi Sand Filter (SF-501)
Alat Sand Filter
Kode SF-501
Fungsi Menyaring kotoran yang masih terbawa oleh air Bentuk Silinder tegak (vertikal) dengan head dan bottom
berbentuk torispherical den media penyaring pasir dan kerikil Tekanan desain 18,1180 psia
Waktu backwash 4,0199 menit Tebal head 1/4 in
8. Tangki Penyimpanan Air-501 (TF-501)
Tabel 5.46. Spesifikasi Tangki Penyimpanan Air-501 (TF-501)
Alat Tangki Penyimpanan
Kode TF-501
Fungsi Tempat penyimpanan bahan baku air untuk kebutuhan make-up steam, make-up air pendingin dan proses pada suhu 30 oC dan pada tekanan atmosferik selama 8 jam.
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk conical
Kapasitas 13,6223 m3
54
9. Tangki penyimpanan Air -502 (TF-502)
Tabel 5.47. Spesifikasi Tangki Penyimpanan Air -502 (TF-502)
Alat Tangki Penyimpanan
Kode TF-502
Fungsi Tempat penyimpanan bahan baku air untuk keperluan umum (general uses) pada suhu 30 oC dan pada tekanan atmosferik selama 8 jam
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk conical
Kapasitas 50,8000 m3 Tutup atas Bentuk conical
Tekanan desain
24,2419 psi
Bahan konstruksi
Carbon steel SA-283 Grade C
10.Hot Basin -501 (HB-501)
Tabel 5.48. Spesifikasi Hot Basin -501(HB-501)
Alat Hot Basin
Kode HB-501
11.Cooling Tower -501 (CT-501A/B)
Tabel 5.49. Spesifikasi Cooling Tower -501 (CT -501)
Alat Cooling Tower
Kode CT- 501
Fungsi Mendinginkan air pendingin yang telah digunakan oleh peralatan proses dengan menggunakan media pendingin udara dari temperatur 50 oC menjadi 30 oC Tipe Inducted Draft Cooling Tower
Dimensi Menara :
Panjang = 4,4772 m
Lebar = 2,2386 m
Tinggi = 6 m Tenaga motor 6,2712
Bahan konstruksi
Beton
12.Cold Basin -501 (CB–501)
Tabel 5.50. Spesifikasi Cold Basin -501 (CB-501)
Alat Cold Basin
Kode CB-501
Fungsi Menampung air yang telah didinginkan di cooling tower dan make-up air pendingin.
Bentuk Bak rektangular Kapasitas 82,0072 m3
56
13.Tangki Kaporit -504 (TI-504)
Tabel 5.51. Spesifikasi Tangki Penyimpanan Kaporit - 504 (TI-504) Alat Tangki Penyimpanan Kaporit
Kode TI-504
Fungsi Tempat penyimpanan larutan kaporit sebagai injeksi ke tangki TF-501 dan CT-501 selama 2 hari.
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk torispherical Kapasitas 40,3834 m3
Tutup atas Bentuk torispherical Tekanan 24,6276 psi
Bahan konstruksi
Carbon steel SA-283 Grade C
14.Tangki Asam Sulfat -505 (TI-505)
Tabel 5.52. Spesifikasi Tangki Penyimpanan Asam Sulfat-505 (TI–505) Alat Tangki Penyimpanan Asam sulfat
Kode TI-505
Fungsi Tempat penyimpanan larutan asam sulfat sebagai injeksi ke CT-501
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk torispherical
Dimensi Diameter shell (D) = 3,0480 m
Tutup atas Bentuk torispherical Tekanan 21,5631 psi
Bahan konstruksi
15. Tangki Natrium Fosfat -506(TI-506)
Tabel 5.53. Spesifikasi Tangki Penyimpanan Natrium Fosfat (TI-506) Alat Tangki Penyimpanan Natrium Fosfat
Kode TI-506
Fungsi Tempat penyimpanan larutan natrium fosfat sebagai injeksi ke CT-501 selama 7 hari.
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk torispherical Kapasitas 27,05 m3
Tutup atas Bentuk torispherical Tekanan 29,4208 psi
Bahan konstruksi
Carbon steel SA-283 Grade C
16. Tangki Dispersant-507 (TI-507)
Tabel 5.55. Spesifikasi Tangki Penyimpanan Dispersant (TI-507) Alat Tangki Penyimpanan Dispersant
Kode TI-507
Fungsi Tempat penyimpanan larutan dispersant sebagai injeksi ke CT-501 selama 7 hari.
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk torispherical Kapasitas 27,0460 m3
Tutup atas Bentuk torispherical
Tekanan 21,3930 psi
58
17. Cation Exchanger (CE-501 A/B)
Tabel 5.55. Spesifikasi Cation Exchanger (CE–501 A/B)
Alat Cation Exchanger
Kode CE-501 A/B
Fungsi Menghilangkan ion-ion positif yang terlarut dan menghilangkan kesadahan air
Bentuk Silinder tegak (vertikal) dengan head berbentuk torispherical Tekanan desain 16,6749 psi
Bahan konstruksi Carbon steel SA-283 Grade C
18. Tangki Asam Sulfat 2 (TI-508)
Tabel 5.56. Spesifikasi Tangki Penyimpanan Asam Sulfat 2 (TI–508)
Alat Tangki Penyimpanan
Kode TI-508
Fungsi Tempat penyimpanan larutan asam sulfat 5 % sebagai injeksi ke Cation Exchanger-501 selama 60 hari
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk torispherical Kapasitas 5,4526 m3 Tutup atas Bentuk torispherical
Tekanan desain 18,6214 psi
19. Anion Exchanger (AE-501 A/B)
Bentuk Silinder tegak (vertikal) dengan head berbentuk torispherical Tekanan desain 16,6551 psi
Bahan konstruksi Carbon steel SA-283 Grade C
20. Tangki NaOH (TI-509)
Tabel 5.58. Spesifikasi Tangki larutan NaOH (TI-509)
Alat Tangki NaOH
Kode TI-509
Fungsi menyimpan larutan NaOH selama 1 hari sebagai regeneran ke anion exchanger
Bentuk Tangki vertikal dengan head berbentuk torispherical Dimensi Diameter shell (D) : 1,8288 m
Tinggi tangki : 1,8288 m Tebal shell (ts) : 3/16 in
Tebal head (th) : ¼ in
Tekanan desain 18,6603 psi
60
21.Tangki Air Demin-01 (TP-501)
Tabel 5.59. Spesifikasi Tangki Penyimpanan Air Demin TP-501
Alat Tangki Penyimpanan air demin
Kode TP-501
Fungsi Menampung air demin keluaran anion exchanger pada suhu 30oC dan pada tekanan atmosferik selama 24 jam
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk conical
Kapasitas 59,2684 m³
Tekanan desain 24,2419 psi
Bahan Carbon steel SA-283 Grade C
22. Deaerator (DA-501)
Tabel 5.60. Spesifikasi Deaerator (DA-501)
Alat Deaerator
Kode DA-501
Fungsi Menghilangkan gas-gas terlarut dalam air, seperti : O2 dan CO2, agar korosif dan kerak tidak terjadi
Bentuk Tangki horizontal dengan head berbentuk ellips dilengkapi sparger Tekanan desain 21,3278 psi
23. Tangki Hidrazin (TI-510)
Tabel 5.61. Spesifikasi Tangki Larutan Hidrazin (TI-510) Alat Tangki Larutan Hidrazin
Kode TI-510
Fungsi Menyiapkan dan menyimpan hidrazin untuk diinjeksikan ke deaerator selama 7 hari.
Bentuk Silinder vertical Bahan konstruksi Carbon steel SA 283 Grade C Tekanan desain 18,5651 psi
25. Tangki Penyimpanan Air Hidran (TF-503)
Tabel 5.62. Spesifikasi Tangki penyimpanan air Hidran (TF-503) Alat Tangki penyimpanan air hidran
Kode TF - 503
Fungsi Menampung air untuk kebutuhan pemadam kebakaran
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk conical Dimensi Diameter shell (D) = 4,5721 m
Tutup atas Bentuk conical Tekanan desain 21,3930 psi
62
25. Tangki Penyimpanan Air Umpan Boiler (TP-502)
Tabel 5.63. Spesifikasi Tangki Penyimpanan Umpan Boiler (TP–502) Alat Tangki Penyimpanan Umpan Boiler
Kode TP-502
Fungsi Menampung air kondensat dari unit proses
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk conical Kapasitas 95,3775 m3 Tutup atas Bentuk conical
Tekanan desain 24,2419 psi
Bahan konstruksi Carbon Steel SA-283 Grade C
26.Pompa Utilitas -501 (PU-501)
Tabel 5.65. Spesifikasi Pompa Utilitas -501 (PU-501)
Alat Pompa Utilitas
Kode PU-501
Fungsi memompa air sungai ke bak sedimentasi 501 (BS-501)
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 59,4169 gal/menit
Dimensi NPS = 1,5 in Sch = 40
Power 3 hp
27.Pompa Utilitas -502 (PU–502)
Tabel 5.65. Spesifikasi Pompa Utilitas -502( PU-502)
Alat Pompa Utilitas
Kode PU-502
Fungsi untuk mengalirkan dari tangki sedimentasi ke bak penggumpal
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 59,4169 gal/min
Fungsi memompa alum ke bak penggumpal Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 0,2326 gal/min
Fungsi memompa soda caustik ke bak penggumpal Jenis Centrifugal pump, single suction
Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 1,9387 gal/min
Dimensi NPS = 0,12 in Sch = 40
Power 0,75 hp
64
30.Pompa Utilitas - 505 (PU–505)
Tabel 5.68. Spesifikasi Pompa Utilitas -505 (PU-505)
Alat Pompa Utilitas
Kode PU-505
Fungsi memompa Chlorin ke bak penggumpal Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 0,4653 gal/min
Fungsi memompa air dari bak penggumpal ke clarifier Jenis Centrifugal pump, single suction
Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 41,4114 gal/min
Fungsi memompa air dari clarifier menuju sand filter Jenis Centrifugal pump, single suction
Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 38,7747 gal/min
Dimensi NPS = 1,25 in
Sch = 40
Power 3 hp
33. Pompa Utilitas - 508 (PU–508)
Tabel 5.71. Spesifikasi Pompa Utilitas -508 (PU-508)
Alat Pompa Utilitas
Kode PU-508
Fungsi memompa air bakcwash ke sand filter Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 15,5099 gal/min
Fungsi memompa air dari sand filter menuju Tangki Penyimpanan Air -501 (TF-501)
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 13,2832 gal/min
Fungsi memompa air Sand Filter menuju Tangki Penyimpanan Air (TF-502)
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 13,8666 gal/min
Dimensi NPS = 0,75 in
Sch = 40
Power 0,75 hp
66
36.Pompa Utilitas - 511 (PU–511)
Tabel 5.75. Spesifikasi Pompa Utilitas -511 (PU-511)
Alat Pompa Utilitas
Kode PU-511
Fungsi memompa air dari Sand filter menuju Tangki Air Hidran
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 9,6874 gal/min
Fungsi Memompa air pendingin dari Tangki Penyimpanan air -501 ke Cold Bacin
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 7,4634 gal/min
Fungsi memompa kaporit sebagai cairan injektor ke hot basin
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 2,8811 gal/min
Dimensi NPS = 0,375 in Sch = 40
Power 0,75 hp
39.Pompa Utilitas - 514 (PU–514)
Tabel 5.77. Spesifikasi Pompa Utilitas -514 (PU-514)
Alat Pompa Utilitas
Kode PU-514
Fungsi memompa Asam sulfat sebagai cairan injektor ke Hot Basin
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 0,5847 gal/min
Dimensi NPS = 0,25000 in Sch = 40
Power 0,75 hp
NPSH 0,2362 ft
40.Pompa Utilitas - 515 (PU–515)
Tabel 5.78. Spesifikasi Pompa Utilitas - 515 (PU-515)
Alat Pompa Utilitas
Kode PU-515
Fungsi memompa larutan inhibitor (natrium pospat) sebagai cairan injektor ke Hot Basin
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 0,2380 gal/min
Fungsi memompa larutan dispersant sebagai cairan injektor ke Hot Basin
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 0,6038 gal/min
Dimensi NPS = 0,25 in Sch = 40
Power 0,75 hp
68
42.Pompa Utilitas - 517 (PU–517)
Tabel 5.80. Spesifikasi Pompa Utilitas -517 (PU-517)
Alat Pompa Utilitas
Kode PU-517
Fungsi memompa air sisa pendingin menuju Hot Basin Jenis Centrifugal pump, single suction
Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 286,9491 gal/min
Fungsi memompa air Hot Basin menuju Cooling Tower Jenis Centrifugal pump, single suction
Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 306,1833 gal/min
Fungsi memompa air dari Cooling Tower menuju Cold Basin
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 306,1833 gal/min
Dimensi NPS = 3 in Sch = 40
Power 21 hp
45. Pompa Utilitas - 520 (PU–520)
Tabel 5.83. Spesifikasi Pompa Utilitas -520 (PU-520)
Alat Pompa Utilitas
Kode PU-520
Fungsi memompa air dari Cold Basin menuju ke proses yang akan digunakan sebagai air pendingin Jenis Centrifugal pump, single suction
Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 294,4124 gal/min
Fungsi memompa air proses dan steam dari Tangki Penyimpanan Air (TF-501) ke Cation Exchanger Jenis Centrifugal pump, single suction
Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 8,8881 gal/min
Fungsi memompa asam sulfat sebagai cairan regenerasi ke Cation Exchanger
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 0,0050 gal/min
Dimensi NPS = 0,125 in Sch = 40
Power 0,75 hp
70
48.Pompa Utilitas - 523 (PU–523)
Tabel 5.86. Spesifikasi Pompa Utilitas -523 (PU-523)
Alat Pompa Utilitas
Kode PU-523
Fungsi memompa air dari Cation Exchanger ke Anion Exchanger
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 8,8881 gal/min
Dimensi NPS = 0,5 in Sch = 40
Power 0,75 hp
NPSH 1,4492 ft
49. Pompa Utilitas - 524 (PU–524)
Tabel 5.87. Spesifikasi Pompa Utilitas -524(PU-524)
Alat Pompa Utilitas
Kode PU-524
Fungsi memompa larutan NaOH sebagai regeneran pada Anion Exchanger
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 0,0045 gal/min
Fungsi memompa air dari Anion Exchanger ke Tangki Demineralisasi
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 8,8881 gal/min
Dimensi NPS = 0,5 in Sch = 40
Power 0,75 hp
51.Pompa Utilitas - 526 (PU–526)
Tabel 5.89. Spesifikasi Pompa Utilitas -526 (PU-526)
Alat Pompa Utilitas
Kode PU-526
Fungsi memompa air dari Tangki Demineralisasi ke proses
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 2,1246 gal/min
Fungsi memompa air dari Tangki Demineralisasi ke Deaerator
Jenis Centrifugal pump, single suction Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 8,8881 gal/min
Fungsi memompa larutan hidrazin sebagai cairan injektor ke Deareator
Jenis Centrifugal pump
Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 0,0734 gal/min
Dimensi NPS = 0,125 in Sch = 40
Power 0,67051 hp
VI. UNIT PENDUKUNG PROSES DAN LABORATORIUM
A. UNIT PENDUKUNG PROSES
Unit pendukung proses atau sering pula disebut unit utilitas merupakan sarana penunjang proses yang diperlukan pabrik agar dapat berjalan dengan baik. Pada umumnya, utilitas dalam pabrik proses meliputi air, kukus (steam), dan listrik. Penyediaan utilitas dapat dilakukan secara langsung di mana utilitas diproduksi di dalam pabrik tersebut, atau secara tidak langsung yang diperoleh dari pembelian ke perusahaan-perusahaan yang menjualnya.
Unit pendukung proses yang terdapat dalam pabrik Sodium Nitrat antara lain: 1. Unit penyediaan air
Unit ini bertugas menyediakan dan mengolah air untuk memenuhi kebutuhan air sebagai berikut :
a. Air pendingin. b. Air umpan boiler.
73 2. Unit penyediaan tenaga listrik
Unit ini bertugas untuk menyediakan listrik sebagai tenaga penggerak untuk peralatan proses, menjalankan infrastruktur dan perlengkapan kantor maupun untuk penerangan. Listrik disuplai dari PLN dan generator
sebagai cadangan bila listrik dari PLN mengalami gangguan. 3. Unit penyediaan bahan bakar.
Unit ini bertugas menyediakan bahan bakar untuk kebutuhan boiler dan generator.
4. Unit penyediaan udara tekan
Unit ini bertugas menyediakan udara tekan yang dipakai dalam sistem instrumentasi pneumatik.
5. Unit penyediaan steam
Unit ini bertugas menyediakan steam untuk kebutuhan proses.
1. Unit Penyediaan Air a. Air Pendingin
pendingin adalah:
1). Kesadahan air yang dapat menyebabkan terjadinya scale (kerak) pada sistem perpipaan.
2). Mikroorganisme seperti bakteri, plankton yang tinggal dalam air sungai, berkembang dan tumbuh.
3). Besi, yang dapat menimbulkan korosi
4). Minyak, yang merupakan penyebab terganggunya film corossion inhibitor, menurunkan heat transfer coefficient, dapat menjadi makanan mikroba sehingga menimbulkan endapan.
Total air pendingin yang diperlukan sebesar 61.858,2664 kg/jam. Air pendingin diproduksi oleh menara pendingin (cooling tower). Unit air pendingin ini mengolah air dengan proses pendinginan dari suhu 48oC menjadi 30 oC, untuk dapat lagi digunakan sebagai air untuk proses pendinginan pada alat pertukaran panas dari alat yang membutuhkan
pendinginan. Kualitas standar cooling water antara lain yaitu: pH pada 25C sebesar 6,8 – 7,3 dan turbiditas kurang dari 10.
Air pendingin yang telah keluar dari media-media perpindahan panas di area proses akan disirkulasikan dan didinginkan kembali seluruhnya di dalam Cooling Tower. Penguapan dan kebocoran air akan terjadi di dalam Cooling
Tower ini. Oleh karena itu, untuk menjaga jumlah air pendingin harus
