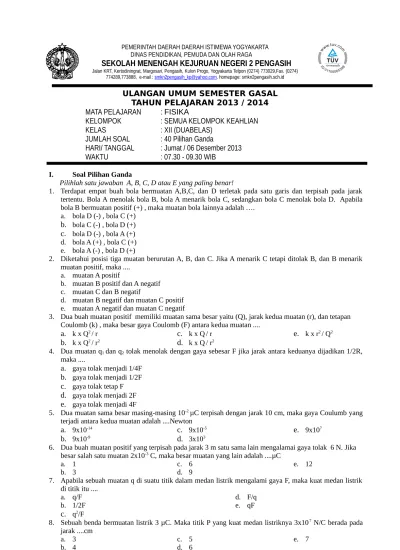

Soal Ulangan Umum ULUM Fisika kelas XII

(1)

PEMERINTAH DAERAH DAERAH ISTIMEWA YOGYAKARTA DINAS PENDIDIKAN, PEMUDA DAN OLAH RAGA

SEKOLAH MENENGAH KEJURUAN NEGERI 2 PENGASIH

Jalan KRT, Kertodiningrat, Margosari, Pengasih, Kulon Progo, Yogyakarta Telpon (0274) 773029,Fax. (0274) 774289,773888, e-mail : [email protected]. homepage: smkn2pengasih.sch.id

ULANGAN UMUM SEMESTER GASAL

TAHUN PELAJARAN 2013 / 2014

MATA PELAJARAN

:

FISIKA

KELOMPOK

: SEMUA KELOMPOK KEAHLIAN

KELAS

: XII (DUABELAS)

JUMLAH SOAL

: 40 Pilihan Ganda

HARI/ TANGGAL

: Jumat / 06 Desember 2013

WAKTU

: 07.30 - 09.30 WIB

I. Soal Pilihan Ganda

Pilihlah satu jawaban A, B, C, D atau E yang paling benar!

1. Terdapat empat buah bola bermuatan A,B,C, dan D terletak pada satu garis dan terpisah pada jarak tertentu. Bola A menolak bola B, bola A menarik bola C, sedangkan bola C menolak bola D. Apabila bola B bermuatan positif (+) , maka muatan bola lainnya adalah ….

a. bola D (-) , bola C (+)

b.

bola C (-) , bola D (+)

c.

bola D (-) , bola A (+)

d. bola A (+) , bola C (+) e. bola A (-) , bola D (+)

2. Diketahui posisi tiga muatan berurutan A, B, dan C. Jika A menarik C tetapi ditolak B, dan B menarik muatan positif, maka ....

a. muatan A positif

b. muatan B positif dan A negatif c. muatan C dan B negatif

d. muatan B negatif dan muatan C positif e. muatan A negatif dan muatan C negatif

3. Dua buah muatan positif memiliki muatan sama besar yaitu (Q), jarak kedua muatan (r), dan tetapan Coulomb (k) , maka besar gaya Coulomb (F) antara kedua muatan ....

a.

k x Q2 _{/ r}

b.

k x Q2 _{/ r}2

c.

k x Q/ r

d.

k x Q/ r2

e.

k x r2 _{/ Q}2

4. Dua muatan q1 dan q2 tolak menolak dengan gaya sebesar F jika jarak antara keduanya dijadikan 1/2R, maka ....

a.

gaya tolak menjadi 1/4F

b.

gaya tolak menjadi 1/2F

c.

gaya tolak tetap F

d.

gaya tolak menjadi 2F

e.

gaya tolak menjadi 4F

5. Dua muatan sama besar masing-masing 10-2 _{µC terpisah dengan jarak 10 cm, maka gaya Coulumb yang}

terjadi antara kedua muatan adalah ....Newton

a.

9x10-14

b.

9x10-9

c.

9x10-5

d.

3x103

e.

9x107

6. Dua buah muatan positif yang terpisah pada jarak 3 m satu sama lain mengalamai gaya tolak 6 N. Jika

besar salah satu muatan 2x10-3_{C, maka besar muatan yang lain adalah ....µC}

a. 1 b. 3

c. 6 d. 9

e. 12

7. Apabila sebuah muatan q di suatu titik dalam medan listrik mengalami gaya F, maka kuat medan listrik di titik itu ....

a. q/F b. 1/2F

c.

q2_/F

d. F/q e. qF

8. Sebuah benda bermuatan listrik 3 µC. Maka titik P yang kuat medan listriknya 3x107_{N/C berada pada}

jarak ....cm a. 3 b. 4

c. 5 d. 6

e. 7

(2)

(2) jarak dari muatan (3) jenis muatan

(4) jenis medium antara muatan dan titik Pernyataan di atas yang benar adalah ... a. (1), (2) dan (3)

b. (1) dan (3)

c. (1) dan (2) d. (2) dan (4)

e. (4) saja

10. Sebuah bola konduktor dengan diameter 24 cm diberi muatan 50 µC. Kuat medan listrik pada jarak 10 cm dari pusat bola adalah ....N/C

a. 0

b.

4,5x104

c.

4,5x105

d.

3,125x107

e.

31,25x107

11. Dua buah keping konduktor sejajar dengan muatan masing-masing -3µC dan +3µC dan luas penampang

masing-masing 0,12 m2_{. Bila antara kedua keping berisi udara dengan}_Ɛ_{0 = 8,85x10}-12_C2_/Nm2_{maka kuat}

medan listrik antara kedua keping adalah ….N/C

a.

2,5x10-5

b.

25x10-5

c.

3x10-3

d.

3x103

e.

3x106

12. Dua keping pelat sejajar diberi muatan listrik yang sama besarnya dan berlawanan tanda. Kuat medan listrik di antara dua keping pelat itu ….

a. Berbanding lurus dengan rapat muatannya b. Berbanding terbalik dengan rapat muatannya

c. Berbanding lurus dengan kuadrat jarak antara kedua keping d. Berbanding terbalik dengan kuadrat jarak antara kedua keping e. Bernilai nol

13. Dua buah partikel A dan B masing-masing bermuatan listrik 20 μC dan 45 μC terpisah sejauh 15 cm. Jika C adalah titik yang terletak di antara A dan B sedemikian hingga kuat medan listrik di C sama dengan nol (0), letak C dari A adalah ....cm

a. 2

b. 3 c. 4 d. 6 e. 9

14. Dua muatan q1 = -4x10-5_{C dan q}2_{= + 4x10}-5 _{C terpisah pada jarak 10 cm. Besar kuat medan listrik di}

sebuah titik antara kedua muatan itu yang berjarak 6 cm dari muatan q1_{adalah ....N/C}

a. 0

b. 1,25x108

c. 2,25x108

d. 3,25x108

e. 4,25x108

15. Titik A berjarak 30 cm dari muatan 25 μC, maka potensial listrik yang dialami titik A sebesar ....Volt.

a.

7,5x104

b.

75x104

c.

7,5x106

d.

75x106

e.

7,5x108

16. Dua muatan listrik q1 = +2µC dan q2 = -1,2µC berjarak 40 cm. Potensial listrik pada titik di tengah-tengah antara q1 dan q2 adalah ....Volt

a.

-3,6x104

b.

-5,4x104

c.

+3,6x104

d.

+9,0x104

e.

+14,4x104

17. Potensial listrik di titik P yang berjarak 50 cm adalah 150 volt, maka kuat medan listrik titik P tersebut sebesar ....N/C

a.

3x102 b. 30

c. 3

d.

3x10-2

e.

3x10-3

18. Titik A dan B terletak dalam medan listrik. A berpotensial 20 volt dan B berpotensial 80 volt. Apabila muatan listrik sebesar 10 µC dipindahkan dari A ke B, maka besarnya energi potensial listrik di titik B adalah ....Joule

a.

2x10-4

b.

8x10-4

c.

16x10-4

d.

8x101

(3)

19. Besar usaha untuk memindahkan muatan positif sebesar 10 µC dari suatu titik yang potensialnya 20 V ke suatu titik yang potensialnya 80 V adalah ....Joule

a.

6x10-4_J

b.

1x10-3_J

c.

1x10-2_J

d.

6x10-2_J

e.

600 J

20. Faktor-faktor berikut yang mempengaruhi besarnya usaha untuk memindahkan muatan dari titik a ke titik b:

1) bergantung jarak antara titik a dan b

2) bergantung besarnya muatan yang dipindahkan 3) bergantung beda potensial antara titik a dan b Pernyataan di atas yang benar adalah ....

a. 1) dan 2) b. 1) dan 3)

c. 2) dan 3)

d.

hanya 1)

e. 1) , 2) dan 3)

21. Sebuah kapasitor diharapkan dapat menampung muatan sebanyak 100 C jika diberi beda potensial 50 V. Untuk itu kapasitor yang diperlukan harus berkapasitas ....F

a. 0,04 b. 0,50 c. 1,00 d. 1,50 e. 2,00

22. Tiga buah kapasitor kita rangkaikan, maka ....

a. Jika dihubungkan seri, potensial masing-masing kapasitor sama sedangkan muatan masing-masing kapasitor tidak sama

b. Jika dihubungkan seri, muatan masing-masing kapasitor sama sedangkan potensial masing-masing kapasitor tidak sama

c. Jika dihubungkan paralel, potensial masing-masing kapasitor dan muatan masing-masing kapasitor sama

d. Jika dihubngkan paralel, muatan masing-masing kapasitor sama sedangkan potensial masing-masing kapasitor tidak sama

e. Jika dihubungkan seri, potensial rangkaian sama dengan potensial masing-masing kapasitor, dan jika dihubungkan paralel muatan masing-masing kapasitor sama

23. Enam buah kondensator masing-masing dengan kapasitas 20µF disusun secara paralel sehingga membentuk baterai kondensator. Besar kapasitas baterai kondensator tersebut adalah ....F

a.

12x10-5

b.

12x101

c.

12x102

d.

3x105

e.

12x105

24. Tiga buah kapasitor masing-masing 4µF, 6µF, dan 12µF disusun secara seri kemudian ujung-ujungnya dihubungkan dengan tegangan 90 V. Beda potensial pada kapasitor 12 µF adalah .... Volt

a. 15 b. 30 c. 45 d. 60 e. 75

25. Dua buah kapasitor 20 F dan 50 F dipasang secara paralel dengan beda potensial ujung-ujungnya 12 V. Muatan gabungan dari kedua kapasitor itu adalah ....

a. 240 C b. 600 C c. 840 C d. 900 C e. 1200 C

26. Pada kapasitor yang berkapasitas C diberikan muatan listrik sebanyak q, sehingga padanya timbul beda potensial V. Besar energi dalam kapasitor tersebut adalah ....

a.

½ QV2 b. ½ CV

c.

½ VC2

d.

½ Q2_/C

e.

½ Q2_V

27. Sebuah kapasitor diberi muatan 100 C dan mempunyai potensial 50 volt antara pelat-pelatnya. Energi yang tersimpan di dalamnya adalah ...Joule.

a.

25x10-2

b.

25x10-1

c.

25x101

d.

25x102

e.

25x103

28. Sebuah kapasitor mempunyai kapasitas 4 µF. Jika beda potensial antar keping-kepingnya 100 V, maka kapasitor menyimpan energi listrik sebesar ....Joule

(4)

c.

4x10-2

d.

6x10-2

e.

8x10-2

29. Untuk menyimpan muatan sebesar 1C digunakan kapasitor yang masing-masing berkapasitas 2,5 µF yang dihubungkan paralel pada beda potensial 200V. Jumlah kapasitor yang diperlukan adalah ....buah a. 80

b. 2000 c. 2500 d. 4000 e. 400.000

30. Dalam suatu rangkaian, tiap sekon mengalir muatan 1 C. Berarti arus listrik dalam rangkaian itu sebesar ....

a. 1/60 A b. 1 A

c. 60 A d. 3,6 kA

e. 7,2 kA

31. Diketahui gambar arus yang melalui titik percabang sebagai berikut

i1 i3

i2

i4

Berdasarkan Hukum I Kirchoff pernyataan yang benar adalah ...

a.

i1 x i2 = i3 x i4

b.

i1 + i2 = i3 + i4

c.

i1 x i3 = i2 x i4

d.

i1 + i3 = i2 + i4

e.

i1 x i4 = i2 x i3

32. Hasil percobaan pengukuran hambatan listrik dengan hukum ohm diperoleh hasil sbb:

i ( A) Berdasarkan grafik disamping nilai

hambatan (R) yaitu ...

2

1

0

6 12 V ( volt)

Berdasarkan grafik di atas nilai hambatan (R) yaitu ….Ω a. 2

b. 3

c. 4 d. 6

e. 12

33. Empat buah hambatan yang besar hambatannya sama yaitu 40 ohm dirangkai seri kemudian ujung-ujung rangkaian dihubungkan dengan dengan sumber tegangan 80 V. Kuat arus yang mengalir melalui rangkaian tersebut adalah ....Ampere

a. 0,15 b. 0,25 c. 0,5 d. 0,75 e. 2

34. Lima buah resistor masing-masing 20 Ω dipasang paralel, maka hambatan penggantinya adalah ....Ω a. 3

b. 4 c. 5 d. 6 e. 7

35. Sebuah seterika listrik tertulis 440 W, 220 V. Hal ini berarti alat tersebut memerlukan arus sebesar ….Ampere

a. 0,2

b.

0,22

c. 0,4 d. 2,0

e. 4,4

36. Pada sebuah setrika tertulis 60 W / 220 V. Besarnya energi listrik yang terpakai selama 0,5 jam adalah ....Joule

a. 30 b. 1320

c. 6600 d. 108000

e. 216000

37. Di bawah ini yang termasuk elemen sekunder adalah .... a. Elemen volta

b. Elemen Leclance

c. Akumulator timbal asam-sulfat d. Batu batere

(5)

38. Alat listrik berikut yang mempunyai hambatan terbesar adalah ....

a.

Pesawat TV, 110 W

b.

Pompa air, 125 W

c.

Lampu, 150 W

d.

Motor listrik, 200 W

e.

Pemanas air, 600 W

39. Pesawat TV dinyalakan rata-rata 6 jam sehari. Pesawat tersebut dihubungkan pada tegangan 220 V dan memerlukan arus 2,5 A. Energi listrik yang harus dibayarkan dalam satu hari jika harga energi listrik tiap kWh sebesar Rp. 150,00 adalah ....

a. Rp. 150,00 b. Rp. 495,00 c. Rp. 3.300,00 d. Rp. 4.950,00 e. Rp. 8.250,00

40. Sebuah kompor listrik dengan spesifikasi 220 V, 2 kW digunakan selama 10 jam per hari . Apabila tarif listrik Rp 200,00 / kWh, maka biaya yang harus dibayar selama sebulan (30 hari) adalah ….

a. Rp 90.000,00 b. Rp 100.000,00

c. Rp 120.000,00 d. Rp 125.000,00

e. Rp 135.000,00

GOOD LUCK

Telah diverivikasi Guru Mata Pelajaran

Supanjang, S. Pd.
