SPESIFIKASI DESKTOP BERBASIS CLIENT SERVER
Oleh : Nurul Farhanah
106091002866
PROGRAM STUDI TEKNIK INFORMATIKA FAKULTAS SAINS DAN TEKNOLOGI
UNIVERSITAS ISLAM NEGERI SYARIF HIDAYATULLAH
Skripsi ini terkhusus penulis persembahkan kepada mereka yang telah mendukung, baik moril maupun materiil, dalam menyelesaikan skripsi ini.
1. Teteh-tetehku Nunik, Isna, Zakiah, Hayatun, adik-adikku Zaenal, Imad, Ajat, ketiga kakak iparku Ka’didin, Abang Ozy, A’Jajang serta 4 keponakanku Anindya, Al-Ghifari, Aiman, Aufa yang telah menjadi tempat penulis melepaskan penat dalam penyusunan Skripsi ini.
2. Teman-Teman seperjuangan KKN 15 2009, Teknik Informatika UIN 2006, TI-Network, TI-A 2006 atas dukungan kalian semua.
3. Kepada sahabat-sahabatku yang selalu memotivasi selama ini Finna, Rizka Deti, Ofie, Mia, Shelvi, Jemi, Atieq, Ferry, Vsank, Qori, Desti, Ulan, Bana, Efa, Tri, Idam. 4. Untuk sahabat kecilku Vivi, Ita, Dini, Danis, Reagy, Yanti, Opick, Dessy, temen SD,
SMP ICM, MAN 2 Bogor, special thanks Mufti Noviar Awal buat waktu dan tenaganya dan Umay Bin Rohim buat semua support semangatnya.
5. Teman-teman satu dosen Pembimbing yang selalu mensupport dan saling mendo’akan.
syarat untuk memperoleh gelar Sarjana Komputer pada Program Teknik Informatika Jakarta, Februari 2011 Tim Penguji,
Penguji I Penguji II
Yusuf Durrachman M.Sc, MIT Viva Arifin, MMSI
NIP. 197105222006041002 NIP. 19730810 200604 2 001 Tim Pembimbing,
Pembimbing I Pembimbing II
Herlino Nanang, M.T, CCNA Andrew Fiade, M.Kom NIP. 197312092005011002 NIP. 198208112009121004
Mengetahui,
Dekan Ketua Program Studi
Fakultas Sains Dan Teknologi Teknik Informatika
DR. Syopiansyah Jaya Putra, M.Sis Yusuf Durrachman M.Sc, MIT NIP. 196801172001121001 NIP. 197105222006041002
Skripsi
Sebagai Salah Satu Syarat Untuk Memperoleh Gelar Sarjana Komputer
Fakultas Sains dan Teknologi
Universitas Islam Negeri Syarif Hidayatullah Jakarta
Oleh Nurul Farhanah
106091002866 Menyetujui,
Pembimbing 2
Andrew Fiade, M.Kom NIP. 198208112009121004 Pembimbing 1
Herlino Nanang, M.T, CCNA NIP. 197312092005011002
Mengetahui,
Ketua Program Studi Teknik Informatika
Yusuf Durachman, MSc, M.IT NIP. 197105222006041002
ATAU LEMBAGA MANAPUN.
Jakarta, Februari 2011
Nurul Farhanah 106091002866
dan Andrew Fiade, MKom.
Dalam sebuah jaringan komputer terdapat keinginan untuk mengorganisir jaringan secara terpusat berbasis client server, mengetahui spesifikasi komputer, penggunaan cpu, alokasi memori yang digunakan dan hardisk yang tersedia pada tiap komputer, dan mengendalikan client oleh servernya. Sehingga timbul masalah bagaimana cara spek komputer client dapat dikirim ke server, bagaimana mengendalikan komputer client dan memonitoring komputer client dan diharapkan menghasilkan aplikasi yang membantu dalam penghematan waktu dan tenaga dalam mengontrol aktivitas user pada jaringan. Maka dibuat aplikasi sederhana untuk melakukan pengecekan terhadap speksifikasi komputer client, pengendalian, dan pengawasan terhadap komputer yang berada pada jaringannya menggunakan bahasa pemrograman Delphi 7.0. Metodologi penelitian yang digunakan dalam pembuatan aplikasi ini adalah Rapid Aplication Development. Aplikasi ini dapat berjalan pada system operasi windows.
Kata Kunci : Client Server, Speksifikasi komputer, remote
Kuasa dan telah memberikan berkah dan anugerahNya kepada penulis sehingga penulis mampu melaksanakan tugas untuk menyelesaikan skripsi ini dengan sebaik-baiknya. Shalawat serta salam tak lupa juga penulis haturkan kepada junjungan kita Nabi Muhammad SAW.
Skripsi ini penulis buat sebagai syarat kelulusan dalam menempuh pendidikan jenjang Strata-1 (S1) di Universitas Islam Negeri Syarif Hidayatullah Jakarta. Selain itu juga penulis berharap apa yang penulis teliti, yang dijelaskan di dalam skripsi ini, dapat dipergunakan dengan baik oleh semua pihak yang membutuhkan, sehingga perkembangan ilmu pengetahuan dan teknologi khususnya di Program Studi Teknik Informatika UIN Syarif Hidayatullah Jakarta dapat lebih maju dan lulusannya dapat bekerja secara kooperatif dengan semua elemen informatika dari seluruh dunia.
Pada kesempatan ini, penulis mengucapkan terima kasih kepada pihak-pihak yang telah membantu penulis menyelesaikan skripsi ini :
1. Bapak Dr. Syopiansyah jaya Putra M.Sis selaku Dekan Fakultas Sains dan Teknologi.
2. Bapak Yusuf Durrachman M.Sc, MIT selaku ketua Program Studi Teknik Informatika atas kesempatan untuk dapat melakukan penelitian di Program Studi Teknik Informatika UIN Jakarta.
vii
4. Bapak dan Ibu penguji yang memberikan kritik dan saran pada skripsi ini. 5. Dosen-Dosen Fakultas Sains dan Teknologi yang telah mengajarkan
kepada penulis berbagai macam ilmu yang dapat penulis terapkan dalam penulisan skripsi ini.
6. Ayah Tercinta di Surga (Alm) Bapak Nawawi Iskandar dan Ibu Tersayang RM Muchlishoh, yang telah memberikan dukungan moril, semangat dan materiil sehingga memperlancar proses penyusunan skripsi ini.
Penulis menyadari masih terdapat banyak kekurangan dalam penelitian ini, baik penulisan maupun aplikasinya sendiri. Oleh karena itu penulis mengharapkan saran dan kritik yang dapat membangun skripsi ini lebih baik lagi.
Jakarta, Februari 2011
Halaman judul ... i
Persetujuan pembimbing ... ii
Halaman pengesahan ... iii
Halaman pernyataan ... iv
Abstrak ... v
Kata Pengantar ... vi
Daftar isi... viii
Daftar gambar ... xii
Daftar tabel ... xiv
Daftar lampiran ... xv
BAB I PENDAHULUAN 1.1. Latar Belakang ... 1
1.2. Perumusan Masalah ... 2
1.3. Pembatasan Masalah ... 3
1.4. Tujuan Penelitian ... 3
1.5. Manfaat Penelitian ... 4
1.6. Metodologi Penelitian ... 5
1.7. Sistematika Penulisan ... 7
2.3. Client-Server ... 10
2.4. Socket Programming ... 12
2.5. Internet Direct (Indy) ... 13
2.6. Protokol ... 16
2.6.1 Protokol TCP... 18
2.6.2 Protokol UDP... 20
2.7. Port Address ... 21
2.8. Borland Delphi 7.0 ... 22
2.9. Library WinAPI Sistem Windows ... 28
2.10.Unified Modelling Language (UML)... 29
2.11.Metode RAD ... 31
2.12.Studi Literature ... 32
BAB III METODOLOGI PENELITIAN 3.1. Metode Pengumpulan Data ... 37
3.1.1. Studi Pustaka... 37
3.1.2. Studi literature... 37
3.2. Metode Pengembangan Sistem ... 40
3.2.1. Perencanaan Syarat-Syarat ... 41
3.2.2. Perancangan ... 42
x BAB IV PEMBAHASAN
4.1. Fase Perencanaan syarat-syarat... 45
4.2. Fase Perancangan ... 46
4.2.1. Use case Diagram ... 46
4.2.2. Use case Scenario ... 48
4.2.3. Sequence Diagram ... 49
4.2.4. Perancangan User interface ... 51
4.3. Fase Konstruksi... 54
4.4. Fase Pengujian ... 75
4.4.1. Spesifikasi Komputer ... 75
4.4.2. Tipe jaringan yang digunakan ... 76
4.4.3. Hasil Pengujian ... 77
4.4.4. Pengujian Blackbox (Pengujian Mandiri) ... 88
BAB V KESIMPULAN DAN SARAN 5.1. Kesimpulan ... 90
5.2. Saran ... 91 DAFTAR PUSTAKA
Gambar 2.2 Format header TCP... 20
Gambar 2.3 Three Way Handshake (sumber Craig Hunt 1992) ... 20
Gambar 2.4 Format header UDP ... 21
Gambar 3.1 Fase-fase RAD ... 41
Gambar 3.2 Fase-fase metodologi RAD ... 44
Gambar 4.1 Usecase Diagram remote desktop komputer... 46
Gambar 4.2 Usecase Koneksi ... 47
Gambar 4.3 Usecase ambil data memori client ... 47
Gambar 4.4 Usecase remote desktop dan monitoring client ... 47

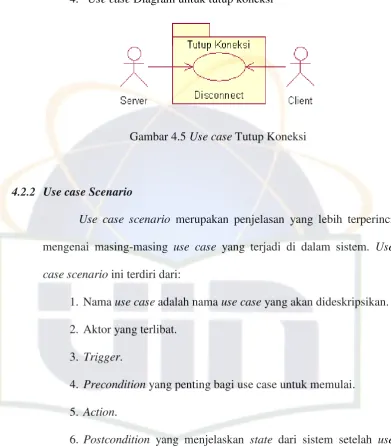

Gambar 4.5 Usecase Tutup Koneksi ... 48
Gambar 4.6 Sequence Diagram untuk koneksi ... 50
Gambar 4.7 Sequence Diagram untuk Ambil data hardware client ... 51
Gambar 4.9 Sequence Diagram untuk monitoring client ... 52
Gambar 4.10 Sequence Diagram untuk tutup koneksi ... 53
Gambar 4.11Aplikasi untuk server ... 54
Gambar 4.12 Aplikasi untuk client ... 54
Gambar 4.13 Koneksi remote desktop ... 54
Gambar 4.14 Remote control client ... 59
Gambar 4.15 Desain form aplikasi client... 56
Gambar 4.16 Tampilan apabila terjadi tutup koneksi ... 59
xiii
Gambar 4.20 Tampilan remote control client ... 72
Gambar 4.21 Tampilan untuk memulai remote control ... 73
Gambar 4.22 Tipe jaringan yang digunakan... 76
Gambar 4.23 interface aplikasi client... 76
Gambar 4.24 interface aplikasi server ... 77
Gambar 4.25 interface terkoneksi... 78
Gambar 4.26 Interface terkoneksi pada aplikasi client ... 79
Gambar 4.27 interface ambil data memori client ... 79
Gambar 4.28 interface ambil data memori client1...80
Gambar 4.29 Tampilan spesifikasi komputer client yang terhubung ...81
Gambar 4.30 Tampilan spesifikasi beberapa komputer client yang terhubung ... 81
Gambar 4.31 Interface pada saat monitoring client ...82
Gambar 4.32 Tampilan untuk memilih client yang akan di-monitoring...83
Gambar 4.33 Tampilan desktop komputer client yang di-remote...83
Gambar 4.34 tampilan menu dalam form remote client ...84
Gambar 4.35 tampilan menjalankan aplikasi pada client...84
Gambar 4.36 tampilan tutup koneksi pada server...84

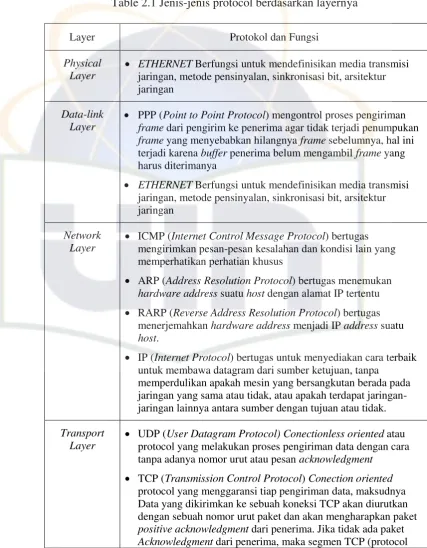

Table 2.1 Jenis-jenis protocol berdasarkan layernya ... 17

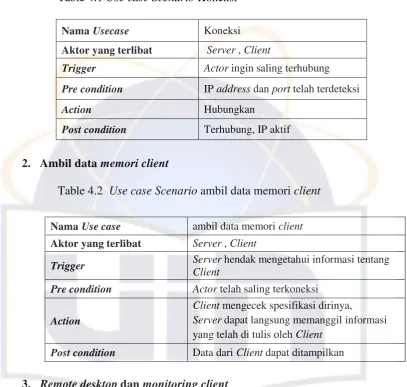

Tabel 4.1. Use case Scenario Koneksi... 49
Tabel 4.2. Use case Scenario ambil data memori client... 49
Tabel 4.3. Use case Scenario Remote desktop dan monitoring client... 49

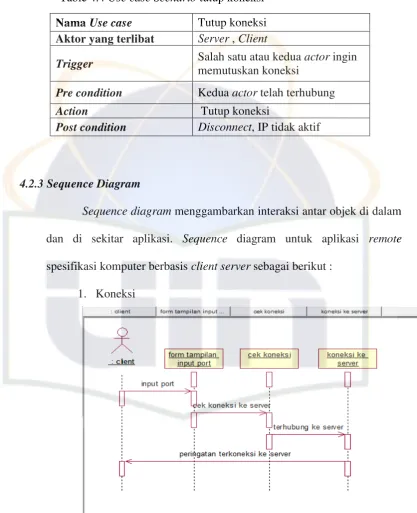

Tabel 4.4. Use case Scenario tutup koneksi ... 50
Tabel 4.5. Spesifikasi komputer untuk pengujian ... 75
Tabel 4.6. Hasil pengujian terhadap aplikasi spesifikasi basis client server .. 89
1.1 Latar Belakang
Local Area Network biasa disingkat LAN adalah sebuah jaringan komputer yang hanya mencakup wilayah kecil, seperti jaringan komputer laboratorium, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil. Setiap node atau komputer dalam sebuah jaringan LAN mempunyai daya komputasi sendiri, dimana setiap komputer juga dapat mengakses sumber daya sesuai dengan hak akses yang telah diatur.
Akses terhadap komputer yang berada dalam satu jaringan dapat berupa pengaksesan terhadap file ataupun aplikasi. Termasuk pula pengaksesan dalam spesifikasi komputer yang sedang diakses. Akses terhadap spesifikasi komputer dalam satu jaringan bisa melalui pengontrolan atau pengendalian host-host dengan menggunakan aplikasi remote monitoring atau remote control komputer. Namun, remote monitoring pun memiliki keterbatasan dalam mengetahui spesifikasi komputer secara langsung.
Jaringan LAN client server adalah suatu sistem jaringan komputer yang memanfaatkan sebuah server atau beberapa server untuk dijadikan sebagai pusat pengontrol host atau node lainnya, dan juga server akan berfungsi sebagai penyedia fasilitas-fasilitas yang diperlukan untuk host/workstation di dalam suatu jaringan, dan workstation yang bertindak sebagai client hanya bisa menerima dan menggunakan fasilitas yang
disediakan oleh server komputer tersebut. Selain fasilitas yang disediakan server, bisa juga terjadi komunikasi antara client-server melalui chatting baik itu memakai aplikasi chatting portable ataupun memakai aplikasi chatting bawaan sistem operasi windows (contoh : net meeting).
Keinginan server untuk dapat mengorganisir jaringan secara terpusat, mengetahui spesifikasi komputer, penggunaan cpu, alokasi memori yang digunakan dan hardisk yang tersedia pada tiap komputer, keinginan untuk dapat berkomunikasi, serta keinginan untuk dapat mengendalikan serta mengontrol aktifitas client merupakan alasan dibuatnya aplikasi yang dapat memantau sekaligus mengetahui spesifikasi komputer pada client.
Aplikasi ini merupakan penggabungan dari konsep aplikasi remote monitoring dan aplikasi pendeteksi spesifikasi komputer yang telah ada sebelumnya. Dengan adanya aplikasi ini, diharapkan dapat mengefisiensikan waktu dalam melakukan pengecekan spesifikasi komputer client, sekaligus dapat memantau serta mengendalikan aktivitas yang sedang dilakukan oleh client.
1.2 Perumusan Masalah
Berdasarkan latar belakang permasalahan tersebut, dapat dirumuskan masalah yang harus dipecahkan yaitu :
1. Bagaimana menampilkan keterangan spesifikasi komputer client yang di kirim ke komputer server?
2. Bagaimana server dapat me-remote komputer client?
3. Aktivitas remote apa saja yang dapat dilakukan oleh server?
1.3 Pembatasan Masalah
Untuk menghindari meluasnya ruang lingkup yang dibahas pada penelitian ini, maka diberikan batasan masalah sebagai berikut:
1. Percobaan terhadap aplikasi ini hanya akan dilakukan dalam sebuah jaringan LAN.
2. Aplikasi ini terbagi 2, yaitu aplikasi client dan aplikasi server. 3. Aplikasi dijalankan dalam sistem operasi Windows.
4. Perangkat lunak yang akan digunakan untuk membangun aplikasi ini adalah Borland Delphi 7.
5. Antarmuka perangkat lunak akan dikembangkan dalam bahasa Inggris karena alasan banyaknya istilah asing yang bila dialih-bahasakan ke bahasa Indonesia akan menimbulkan kerancuan.
1.4 Tujuan Penelitian
Tujuan yang ingin dicapai oleh penulis dari penelitian ini adalah : 1. Menghasilkan sebuah aplikasi remote LAN yang dapat mengirim data
spesifikasi komputer client yang akan di tampilkan di aplikasi server. 2. Dengan aplikasi ini diharapkan server dapat memantau aktivitas user
melalui remote monitoring client yang merupakan dasar dari pengembangan aplikasi remote ini.
1.5 Manfaat Penelitian
Manfaat yang didapat dari penelitian ini adalah : 1. Bagi Penulis
a. Mengetahui lebih mendalam tentang remote LAN (tentang pembuatan, fungsi dan kegunaannya).
b. Menambah pengalaman, memperluas wawasan dalam mengembangkan potensi diri.
2. Bagi Pengguna
a. Mengefisiensikan waktu untuk mengetahui spesifikasi tiap-tiap node dalam jaringan LAN.
3. Bagi Universitas
a. Dapat menjadi sumbangan karya ilmiah dalam disiplin ilmu teknologi informasi.
b. Dapat dijadikan sebagai bahan bacaan atau acuan bagi peneliti lain yang berminat mengkaji permasalahan atau topik yang sama.
1.6 Metodologi Penelitian
1.6.1 Pengumpulan Data
Dalam melakukan pengumpulan data, penulis menggunakan dua metode, yaitu :
1. Studi Pustaka
Mengumpulkan data dari buku-buku di perpustakaan ataupun dari internet.
2. Studi Literature
1.6.2 Pengembangan Aplikasi
Dengan mengacu pada latar belakang penelitian, perumusan dan pembatasan permasalahan, serta tujuan dan manfaat penelitian yang ada, penulis memutuskan untuk menggunakan model Rapid Aplication Development (RAD). Secara garis besar, RAD ini terdiri dari beberapa tahapan, yaitu:
a. Fase Perencanaan Syarat-Syarat
Fase dimana menentukan tujuan dan syarat-syarat terbentuknya suatu sistem.
b. Fase Perancangan
Fase di mana perancangan proses-proses yang akan terjadi dalam aplikasi, perancangan basis data dan perancangan antarmuka.
c. Fase Konstruksi
Pada tahapan ini dilakukan tahap pengkodean terhadap rancangan-rancangan yang telah didefinisikan.
d. Fase Pelaksanaan
Pada tahap ini dilakukan pengujian terhadap sistem dan pengenalan terhadap aplikasi.
1.7 Sistematika Penulisan
Dalam skripsi ini, penulis menjabarkan penelitian “Pengembangan Aplikasi Remote Spesifikasi Desktop Berbasis Client Server” dalam 5 (lima) bab, yaitu :
BAB I PENDAHULUAN
Bab ini berisi pengantar berupa latar belakang dilakukannya penelitian, perumusan masalah, pembatasan masalah, tujuan, serta manfaat yang dapat diambil dari penelitian ini.
BAB II LANDASAN TEORI
Bab ini berisi pembahasan teori-teori yang digunakan sebagai panduan dasar dalam pengembangan sistem ini.
BAB III METODOLOGI PENELITIAN
Bab ini berisi metodologi penelitian yang digunakan serta langkah-langkah yang digunakan terkait dengan penelitian yang dilakukan.
BAB IV ANALISIS DAN PERANCANGAN SISTEM
BAB V KESIMPULAN DAN SARAN
2.1 Pengembangan
Pengembangan adalah kegiatan ilmu pengetahuan dan teknologi yang bertujuan memanfaatkan kaidah dan teori ilmu pengetahuan yang telah terbukti kebenarannya untuk meningkatkan fungsi, manfaat, dan aplikasi ilmu pengetahuan dan teknologi yang telah ada, atau menghasilkan teknologi baru (Undang-undang Republik Indonesia Nomor 18 Tahun 2002).
Pengembangan dapat juga berarti memperbaiki, menggabungkan, menambahkan atau menggantikan sistem yang rusak. Pada penelitian ini pengembangan yang dilakukan adalah mengembangkan aplikasi remote monitoring dengan menambahkan remote spesifikasi data komputer berbasis client server.
2.2 Aplikasi
Program aplikasi adalah program siap pakai. Program yang direka untuk melaksanakan suatu fungsi bagi pengguna atau aplikasi yang lain. Contoh-contoh aplikasi ialah program pemproses kata dan Web Browser. Aplikasi akan menggunakan sistem operasi (OS) komputer dan aplikasi yang lainnya yang mendukung.
Aplikasi adalah program yang digunakan orang untuk melakukan sesuatu pada sistem komputer, meskipun aplikasi disertakan sebagai bagian dari sistem operasi. [wiki.freepascal.2010]
Dari pengertian aplikasi diatas dapat dipahami bahwa ciri dari aplikasi antara lain siap pakai sehingga pada penelitian ini aplikasi remote yang diharapkan dapat langsung dipakai dan tentunya mudah dalam menggunakan atau pemakaian.
2.3 Client- Server
Client-server yaitu jaringan komputer dengan komputer yang didedikasikan khusus sebagai server. Sebuah service/layanan bisa diberikan oleh sebuah komputer atau lebih.
Server adalah komputer yang dapat memberikan service ke client, sedangkan client adalah komputer yang mengakses beberapa service yang ada di server. Ketika client membutuhkan suatu service yang ada di server, dia akan mengirim request kepada server lewat jaringan. Jika request tersebut dapat dilaksanakan, maka server akan mengirim balasan berupa service yang dibutuhkan untuk saling berhubungan menggunakan socket.
1. Karakteristik Server a. Pasif
c. Menerima request, memproses mereka dan mengirimkan balasan berupa service
2. Karakteristik Client a. Aktif
b. Mengirim request
c. Menunggu dan menerima balasan dari server
Gambar 2.1 Contoh client server dengan 5 client 1 server
Dalam model Client/Server, sebuah aplikasi dibagi menjadi dua bagian yang terpisah, tapi masih merupakan sebuah kesatuan yakni komponen client dan komponen server.
2.4 Socket Programming
Socket adalah sebuah endpoint untuk komunikasi didalam jaringan. Sepasang proses atau thread berkomunikasi dengan membangun sepasang socket, yang masing-masing proses memilikinya. Socket dibuat dengan menyambungkan dua buah alamat IP melalui port tertentu. Secara umum socket digunakan dalam client/server system, dimana sebuah server akan menunggu client pada port tertentu. Begitu ada client yang menghubungi server maka server akan menyetujui komunikasi dengan client melalui socket yang dibangun.
Socket Programming adalah protokol yang mempunyai metode untuk membuat koneksi antara perangkat dalam jaringan. Terdapat dua tipe socket yang paling sering digunakan yaitu “Stream Socket” dan
“Datagram Socket” yang lebih dikenal dengan “SOCK_STREAM” and
“SOCK_DGRAM”. Datagram Socket disebut dengan “Connectionless
socket” sedangkan Stream Socket lebih reliable dibandingkan Datagram Socket karena terciptanya komunikasi dua arah yang memungkinkan kecilnya data error pada saat transmisi data. [unamedplayer. 2010]
local. Salah satu library yang digunakan saat menggunakan socket programming adalah winsock (windows socket). Winsock dapat didefinisikan dan didokumentasikan oleh standard API (Application Programming Interface). Socket programming juga untuk mengetahui bagaimana menggunakan socket API.
Pemograman socket Diantaranya dapat mengimplementasikan protocol jaringan UDC, HTTP, ICMP, DNS.
2.5 Internet Direct (Indy)
Indy digunakan untuk membuat aplikasi yang menggunakan protocol jaringan. Indy adalah komponen open source yang terdiri dari protocol internet yang sudah begitu popular, seperti HTTP, FTP, SMTP, TCP, UDP, Gopher, Whois dan lain–lain. Karena open source maka semua kode program yang ada dapat dikembangkan kembali. Kemudahan indy yang lain yaitu mendukung protocol sampai 120 protokol. (pujon online- www.pherie.my-php.net)
Komponen internet direct (indy) digunakan untuk aplikasi jaringan berbasis Client Server. Aplikasi jaringan yang dibuat dengan komponen indy terhubung dalam sebuah jaringan Local Area Network (LAN), komponen indy terbagi menjadi dua group utama yaitu indy server dan indy client dimana indy server ditempatkan pada aplikasi server sedangkan indy client ditempatkan pada aplikasi client.
Internet langsung (Indy) adalah seperangkat komponen Internet open source, meliputi hampir semua protokol Internet yang populer. Ditulis dengan Delphi Indy, yang termasuk dalam Delphi 6, Kylix 1 dan C + + Builder 6 dan di atas dalam semua versi lingkungan pengembangan Borland.
Komponen dalam internet direct atau indy antara lain : 1. IdICMPClient
2. TIdIPWatch
Komponen ini digunakan untuk mendapatkan informasi IP Address yang terdapat dalam komputer yang sedang aktif.
3. Proxy HTTP
Hypertext Transfer Protocol (HTTP) merupakan protokol komunikasi yang digunakan untuk men-transfer informasi pada World Wide Web. Fungsi originalnya adalah menyediakan cara untuk mem-publish dan menerima halaman HTML hypertext. HTTP merupakan protokol request/response antara client dan server. Client membuat sebuah HTTP request, seperti web browser. Server – merupakan komputer yang menyimpan atau membuat file HTML. Sebuah client HTTP akan menginisialisasi sebuah request dengan membangun sebuah koneksi TCP ke port
80 (default) , Sebuah Server HTTP akan „mendengarkan‟ port.
Saat menerima request, server akan mengirimkan kembali status seperti : “(HTTP/1.1 200) OK”, dan sebuah message untuk dirinya sendiri.
4. Whois
Kegunaaan dari data yang diberikan oleh WHOIS (hasil query), dapat digunakan untuk melakukan validasi untuk Certificate Authority misalnya untuk registrasi ecommerce dan sebagainya.
5. TIdUdpServer dan TIdUdpClient
UDP (User Datagram Protocol ) merupakan salah satu protokol lapisan transport TCP/IP yang mendukung komunikasi yang tidak andal (unreliable), tanpa koneksi (connectionless) antara host-host dalam jaringan yang menggunakan TCP/IP.
[Andrew fiade.2010]
2.6 Protokol
Protokol adalah sebuah aturan atau standar yang mengatur atau mengijinkan terjadinya hubungan, komunikasi, dan perpindahan data antara dua atau lebih titik komputer. Protokol dapat diterapkan pada perangkat keras, perangkat lunak atau kombinasi dari keduanya. Pada tingkatan yang terendah, protokol mendefinisikan koneksi perangkat keras.
banyak mengeluarkan standarisasi protokol yaitu IETF, ETSI, ITU, dan ANSI. [Wikipedia. 2010]
[image:31.595.113.541.201.750.2]Macam-macam Protokol berdasarkan layernya sebagai berikut : Table 2.1 Jenis-jenis protocol berdasarkan layernya
Layer Protokol dan Fungsi
Physical Layer
ETHERNET Berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan
Data-link Layer
PPP (Point to Point Protocol) mengontrol proses pengiriman frame dari pengirim ke penerima agar tidak terjadi penumpukan frame yang menyebabkan hilangnya frame sebelumnya, hal ini terjadi karena buffer penerima belum mengambil frame yang harus diterimanya
ETHERNET Berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan
Network Layer
ICMP (Internet Control Message Protocol) bertugas mengirimkan pesan-pesan kesalahan dan kondisi lain yang memperhatikan perhatian khusus
ARP (Address Resolution Protocol) bertugas menemukan hardware address suatu host dengan alamat IP tertentu RARP (Reverse Address Resolution Protocol) bertugas
menerjemahkan hardware address menjadi IP address suatu host.
IP (Internet Protocol) bertugas untuk menyediakan cara terbaik untuk membawa datagram dari sumber ketujuan, tanpa
memperdulikan apakah mesin yang bersangkutan berada pada jaringan yang sama atau tidak, atau apakah terdapat jaringan-jaringan lainnya antara sumber dengan tujuan atau tidak.
Transport Layer
UDP (User Datagram Protocol)Conectionless oriented atau protocol yang melakukan proses pengiriman data dengan cara tanpa adanya nomor urut atau pesan acknowledgment
data unit dalam protokol TCP) akan ditransmisikan ulang
Session Layer RPC(Remote Procedure Call) Protocol Berfungsi untuk
mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan
Presentation Layer
XDR(External Data Representation) Protocol Berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan. Protokol yang berada
VTP Fungsi dari VTP untuk presentation layer adalah : a. Membuat dan memelihara struktur data
b. Translating karakteristik terminal ke bentuk standard
Application Layer
NIS (Network Information System)
NFS (Network File System) dapat mengizinkan klien-klien untuk menemukan dan mengakses berkas yang disimpan di dalam server jaringan jarak jauh
POP3 protokol untuk mengambil surat elektronik dari server. IMAP sejenis dengan POP3 tetapi memiliki fitur yang lebih
lengkap.
HTTP (Hypertext Transfer Protocol, lebih sering terlihat sebagai http) adalah protokol yang dipergunakan untuk mentransfer dokumen dalam World Wide Web (WWW). Protokol ini adalah protokol ringan, tidak berstatus dan generik yang dapat
dipergunakan berbagai macam tipe dokumen.
2.6.1 Protokol TCP
analogi adalah proses pendialan nomor telepon dan akhirnya terbentuk suatu hubungan.
[image:33.595.112.546.173.598.2]Kehandalan TCP dalam mengirim data didukung oleh mekanisme yang disebut Positive Acknowledgemenr with Re-transmission data yang dikirim akan dipecah dalam bagian kecil dan diberi nomor urut sebelum dikirimkan ke layer berikutnya. TCP selalu meminta konfirmasi setiap kali selesai mengirimkan data, apakah sampai tujuan dan tidak rusak. jika berhasil maka akan dilakukan pengiriman segment berikutnya. jika gagal atau hilang atau rusak maka akan dilakukan pengiriman ulang. Berikut ini format header TCP
Gambar 2.2 Format header TCP
koneksi, sinkronisasi segmen dan pemberitahuan besar data yang diterima pada saat antara sisi kirim dan sisi terima. Proses sederhana three way handshake sebagai berikut.
Gambar 2.3 Three Way Handshake (sumber Craig Hunt 1992)
2.6.2 Protokol UDP
Gambar 2.4 Format header UDP
Jika dibandingkan dengan TCP, UDP adalah protokol yang lebih sederhana karena proses yang digunakan lebih sedikit. oleh karena itu aplikasi yang menggunakan protokol UDP dapat mengirimkan data tanpa melalui proses koneksi terlebih dahulu. header yang dimiliki oleh UDP pun lebih kecil. Protokol UDP sering diimplementasikan untuk aplikasi yang mengarah proses realtime seperti aplikasi multimedia.
2.7 PortAddress
Aplikasi Internet cukup banyak. Agar tidak bentrok satu sama lain maka masing-masing aplikasi telah di beri jalur khusus yang diberi nama port. Port dapat dianalogikan dengan “virtual slot” di dalam “stack” TCP/UDP. Port digunakan untuk memetakan koneksi antara 2 host, antara layer TCP/UDP dan aplikasi actual yang berjalan pada host.
Port diberi nomor 0 s.d 65535. Port dengan range 0-1023 dinamai “reserved” atau “privileged” port. Artinya port-port di wilayah tersebut
sudah digunakan untuk berbagai aplikasi yang khas, seperti telnet, mail, web, ftp, dan sebagainya. Sedangkan sisanya(1024 s.d 65535) disebut sebagai “dynamic” atau “unprivileged” port.
Port 0 s.d 1023 hampir selalu digunakan sebagai port untuk aplikasi server yang sudah umum. Sebagai contoh, server FTP menggunakan port 21/20, SMTP menggunakan port 25, HTTP menggunakan port 80, dan seterusnya. Port dengan range 1024 s.d 65535 biasanya bersifat dinamis. Contohnya, ketika client melakukan koneksi ke server maka port yang digunakan oleh client adalah port dinamis.
Ketika aplikasi (server) siap untuk menerima request yang datang. Maka dimulai koneksi ke port number. Ini alasannya beberapa aplikasi atau protocol digunakan sebagai interchangeably dengan kata port. Ketika client akan melakukan pembicaraan ke server, maka client harus mengetahui aplikasi tersebut (IP address) dan port untuk mendengarkan.
2.8 Borland Delphi 7.0
berorientasi objek (PBO/OOP)) pada mulanya ditujukan hanya untuk Microsoft Windows, namun saat ini telah mampu digunakan untuk mengembangkan aplikasi untuk Linux dan Microsoft .NET framework (lihat di bawah). Dengan menggunakan Free Pascal yang merupakan proyek opensource, bahasa ini dapat pula digunakan untuk membuat program yang berjalan di sistem operasi Mac OS X dan Windows CE.
Umumnya delphi lebih banyak digunakan untuk pengembangan aplikasi desktop dan enterprise berbasis database, tapi sebagai perangkat pengembangan yang bersifat general-purpose ia juga mampu dan digunakan dalam berbagai jenis proyek pengembangan software.
Delphi menawarkan Rapid Application development (RAD), dimana pemogram dapat menghasilkan aplikasi dengan cepat pada lingkungan visual. Programmer banyak bekerja dengan menyusun form, banyak menggunakan mouse dengan sedikit menggunakan keyboard. saat dirilis tahun 1995 untuk windows 16-bit. Delphi 2, dirilis setahun kemudian, mendukung lingkungan windows 32-bit, dan versi c++, C++Builder, dirilis beberapa tahun kemudian.
Borland Delphi 1
Borland Delphi 2
Delphi 2, dirilis pada 1996 , didukung lingkungan 32-bit Windows. Ini termasuk Delphi 1 dibundel bersama-sama untuk menciptakan 16-bit Windows 3.1 aplikasi.
Borland Delphi 3
Dirilis pada tahun 1997, memperkenalkan beberapa fitur baru seperti teknologi code insight, DLL Debugging, template komponen, komponen DecisionCube dan TeeChart, teknologi WebBroker dan integrasi dengan COM melalui interface. Delphi 3 dinyatakan sebagai tools yang sangat komprehensif untuk pengembangan pemrograman visual dan client/server.
Borland Delphi 4
Dirilis pada tahun 1998, memperkenalkan teknologi docking, anchoring dan constraining pada komponen. Menambahkan fitur AppBrowser, array dinamis, method overloading, mendukung Windows 98, peningkatan dukungan OLE dan COM sebagai dukungan tambahan untuk koneksi database.
Borland Delphi 5
Borland Delphi 5 dirilis pada 1999 . Kylix
Borland Delphi 6
Upaya untuk mendukung pengembangan lintas platform Linux dan Windows maka dibuat alternative dengan merilis Delphi 6 dan menambahkan support Linux dengan produk Delphi. Delphi 6 termasuk versi CLX sama seperti (CLX 1) sebagai Kylix versi pertama. Sejak CLX dibuat sebelum Delphi 6, set fitur yang didasarkan pada VCL 5 yang menciptakan beberapa kerugian bagi CLX yang tidak memiliki beberapa fitur dibandingkan dengan VCL 6 dikirimkan dengan Delphi 6.
Borland Delphi 7
Delphi 7, dirilis pada bulan Agustus 2002, menjadi versi standar yang digunakan oleh pengembang Delphi lebih dari satu versi lain. Ini adalah salah satu IDE paling sukses yang dibuat oleh Borland karena stabilitas, kecepatan dan persyaratan perangkat keras rendah dan tetap aktif digunakan untuk tanggal ini.
Delphi 7 menambahkan dukungan untuk Windows XP Tema, dan menambahkan lebih banyak dukungan untuk membangun aplikasi Web. Ini juga merupakan versi terakhir dari Delphi yang dapat digunakan tanpa aktivasi.
Aplikasinya tidaklah membutuhkan spesifikasi yang besar, tergantung besar kecilnya program yang kita terapkan pada komputer tersebut, Spesifikasi minimal yang dibutuhkan antara lain :
Processor pentium 233 MHz atau yang lebih tinggi.
Sistem operasi windows XP, windows 2000 atau windows 98. Memori membutuhkan RAM 64 MB untuk edisi Architect,
Enterprise, dan propesional, kecuali untuk personal 32 MB disarankan 128 MB.
Untuk Hard disk minimal size yang kosong sebesar 500 Megabyte.
Mouse,Keybord.dan lain-lain. Kelebihan Borland Delphi 7.0
Borland delphi 7.0 merupakan pilihan bagi sebagian kalangan programmer untuk membuat aplikasi. Hal ini disebabkan kelebihan yang ada pada borland delphi 7.0 berikut ini beberapa kelebihan borlan delphi 7.0 antara lain :
Berbasis Objek Oriented programming, seperti bagian yang ada pada program dipandang sebagai suatu objek yang mempunyai sifat-sifat yang dapat diubah dan diatur, sehingga kita dapat membuat tampilan sebuah program dengan desain kita sendiri tanpa harus membuat codding yang panjang.
tunggal. Program yang anda buat dapat langsung didistribusikan dan dijalankan pada komputer lain tanpa perlu menyertakan file lain, kecuali file yang beretensi *.exe atau Applikasi tersebut membutuhkan file lain seperti database, koneksi atau file pendukung lainnya, ini merupakan kelebihan yang sangat berarti. Borland delphi 7.0 hadir bersama borland Kylix 3 yang berbasis
Linux, bila ingin berganti flattform dari Windows ke Linux maka aplikasi yang dibuat di Delphi dapat dijalankan di Kylix 3 yang dikarenakan kedua produk tersebut merupakan produk Borland.[Joshua,Adriel Favian. 2010]
Dalam penggunaan Borland Delphi 7.0 untuk perancangan aplikasi ini diperlukan tambahan beberapa komponen yaitu NMM dan alite skin.
NMM (Network-Integrated Multimedia Middleware) merupakan opensource. NMM memungkinkan seorang programmer untuk membuat aplikasi multimedia terdistribusi: lokal dan remote perangkat multimedia atau komponen perangkat lunak dapat dikontrol secara transparan.
Alite alpha skin control merupakan komponen standard dan unik yang digunakan untuk desain pengembangan aplikasi multimedia. Komponen ini bersifat open source maka dapat di unduh di http://www.alphaskins.com/dwnld.php. Kelebihan dari komponen ini adalah mudah untuk memberikan tampilan yang lebih menarik. Instalasi kedua komponen ini dapat dilihat pada lampiran
2.9 Library WinAPI Sistem Windows
API adalah sebuah library atau fungsi windows untuk mengeksekusi sebuah perintah yang ada di dalam semua tampilan windows , sebagai contoh untuk tampilan desktop ,screen saver ,shutdown computer.
Antarmuka Pemrograman Aplikasi Windows (berasal dari Bahasa Inggris: Windows Application Programming Interface), yang sering disebut sebagai WinAPI atau Windows API adalah sekumpulan antarmuka pemrograman aplikasi yang dibuat oleh Microsoft dalam inti sistem operasi Microsoft Windows buatannya. Semua program Windows, kecuali program konsol, harus berinteraksi dengan Windows API tanpa melihat dengan bahasa apa ia dibuat.
dilakukan jika memang terjadi di sana perubahan besar-besaran pada platform Windows itu sendiri. Microsoft pun kemudian akan mengubah nama keluarga Win32 API yang digunakan saat ini menjadi Windows API, dan membuatnya dapat digunakan oleh semua versi API sistem operasi Windows.[Wikipedia.2009]
2.10Unified Modelling Language (UML)
UML adalah sebuah "bahasa" yang telah menjadi standar dalam industri untuk visualisasi, merancang dan mendokumentasikan sistem piranti lunak. UML menawarkan sebuah standar untuk merancang model sebuah sistem.
UML berorientasi objek menerapkan banyak level abstraksi, tidak bergantung proses pengembangan, tidak tergantung pada bahasa dan teknologi, pemaduan beberapa notasi di beragam metodologi.
UML mendefinisikan diagram-diagram berikut ini : 1. Use case diagram
2. Class diagram 3. Behaviour diagram :
a. statechart diagram b. activity diagram 4. Interaction diagram :
6. Deployment diagram
Kelebihan UML :
1. Dapat merepresentasikan sebuat object di kehidupan dalam bentuk document analisa.
2. Berorientasi object karena pendekatannya dimulai dari object oriented programming metode pemrograman saat ini, dimana sebelumnya metode programming adalah terstrutur & sequential, sehingga UML lebih jelas menggambarkan apa yang dapat di analisa dalam OOP.
3. Ada beberapa software yang dapat lansung men-create source/coding (code generator) tanpa melakukan programming telebih dahulu asal proses analisa jelas dan sudah dipetakan ke dalam UML
2.11 Metode RAD
Pada penelitian ini membatasi metode yang digunakan adalah Rapid Application Development (RAD). RAD merupakan salah satu metode pengembangan suatu sistem informasi dengan waktu yang relatif singkat. Tujuan utama dari semua metode system development adalah memberikan suatu sistem yang dapat memenuhi harapan dari para pemakai.
Pada metode ini terdiri dari 4 tahapan yaitu : a. Fase Perencanaan Syarat-Syarat
Fase dimana menentukan tujuan dan syarat-syarat yang dibutuhkan untuk memenuhi kebutuhan dalam pengembangan system.
b. Fase Perancangan
Fase dimana perancangan proses-proses yang akan terjadi dalam aplikasi, perancangan use case dan perancangan antarmuka. c. Fase Konstruksi
Pada tahapan ini dilakukan tahap pengkodean terhadap rancangan-rancangan yang telah didefinisikan.
d. Fase Pelaksanaan
2.12 Studi literature
1. Rancang Bangun Aplikasi Remote untuk Administrasi LAN yang ditulis oleh Ryan Aniestyo Hermoko, Fathul Wahid, M. Andri Setiawan dari Universitas Islam Indonesia. Mereka menyempurnakan aplikasi Pengendali PC Jarak Jauh pada LAN. Pada penelitian ini meremote semua aktivitas yang dilakukan oleh client.
2. Literature aplikasi yang digunakan sebagai acuan adalah aplikasi remote monitoring yang digunakan untuk mengendalikan dan memantau aktivitas komputer client sesuai nomer IP-nya. Selain itu literature aplikasi yang digunakan adalah aplikasi pendeteksi spesifikasi komputer antara lain PC-Wizard, CPU-Z, Everest, Speecy, dan juga DX-Diag. Aplikasi-aplikasi tersebut dapat menampilkan spesifikasi komputer. Kedua literature aplikasi ini yang menjadi dasar peneliti mengembangkan aplikasi remote LAN yang dapat mengetahui spesifikasi komputer client yang terhubung pada server.
4. Analisa remote Desktop pada Jaringan LAN di SMK Triguna Jakarta Selatan oleh Lidia Putri, penulis menganalisa cara kerja remote desktop pada jaringan. Remote desktop dijalankan untuk host yang akan di remote. 5. Remote Network Monitoring (RMON) MIB dikembangkan oleh IETF untuk mendukung analisis monitoring dan protokol LAN. difokuskan pada OSI Layer 1 dan Layer 2 Ethernet dan informasi dalam jaringan Token Ring. Kemudian dilanjutkan pengembangannya menjadi RMON2 dengan menambahkan dukungan untuk Jaringan-dan pemantauan Aplikasi-layer. 6. Sistem Monitoring Dan Pengontrolan Server Jarak Jauh Menggunakan
7. PC (Personal Computer) Remote Access Menggunakan Ponsel (Telepon Selular) Pada Jaringan Berbasis Media Bluetooth. Aplikasi PC Remote Access ini menggunakan media Bluetooth sebagai media transmisi data antara aplikasi client yang terdapat pada ponsel dengan aplikasi server yang terdapat pada PC dimana aplikasi client yang terdapat pada ponsel dapat mengendalikan beberapa fungsi dasar aplikasi pada PC server dengan aplikasi server didalamnya. Data dikirimkan dari aplikasi client pada ponsel melalui media bluetooth. Data yang diterima aplikasi server dari aplikasi client akan diterjemahkan oleh aplikasi server menjadi sebuah perintah sehingga user dapat mengendalikan PC server melalui aplikasi client yang terdapat pada perangkat mobile. Kelebihan : Media transmisi yang digunakan adalah Bluetooth. Kekurangannya terbatas satu merek /vendor, client dapat me-remote server sedangkan untuk server tidak dapat me-remote client.
masalah (troubleshooting) tersebut maka, salah satu solusi yaitu dengan menggunakan suatu perangkat lunak yang dapat remote / me-monitoring client dari server. Salah satu perangkat lunak tersebut adalah Remote Administrator (Radmin). Kelebihan yang dimiliki Radmin yaitu kemampuan dalam me-remote / me-monitoring komputer client dari server yang sangat dibutukan oleh technical support karena dapat memudahkan dalam penanganan terjadinya troubleshooting dari jarak jauh dengan menggunakan desktop sharing hingga 655336 warna. Kelebihan dari aplikasi ini server memantau atau me-monitoring semua client. Pada aplikasi ini belum ada fitur chatting untuk dapat berkomunikasi dengan client.
pengganti kabel. Dari hasil pengujian Sistem RMM menunjukan adanya peningkatan efektivitas dan efisiensi yang cukup signifikan dibandingkan dengan sistem lama, sehingga dapat disimpulkan bahwa Sistem RMM mampu membantu baik teknisi sebagai pelaksana dilapangan maupun PT (Persero) Angkasa Pura II sebagai pengelola fasilitas navigasi udara di Bandara Husein Sastranegara dalam meningkatkan efisiensi dan efektifitas operasional perawatan NDB. Kelebihan remote ini ponsel sebagai media komunikasi (gateway) pengganti kabel sehingga pekerjaan lebih efisien. Kekurangan dari aplikasi ini membutuhkan device baru untuk komunikasi. 10.Network LookOut Administrator. Memiliki kemampuan untuk mengambil
BAB III
METODOLOGI PENELITIAN
3.1. Metode Pengumpulan Data
3.1.1 Studi Pustaka
Dalam melakukan pengumpulan data, penulis menggunakan teknik studi pustaka. Pada tahapan pengumpulan data dengan cara studi pustaka, penulis mencari referensi-referensi yang relevan dengan objek yang akan diteliti. Pencarian referensi dilakukan di perpustakaan, maupun secara online melalui internet. Setelah mendapatkan referensi-referensi yang relevan tersebut, penulis lalu mencari informasi-informasi yang dibutuhkan dalam penelitian ini dari referensi-referensi tersebut. Informasi yang didapatkan digunakan dalam penyusunan landasan teori, metodologi penelitian serta pengembangan aplikasinya secara langsung. Pustaka-pustaka yang dijadikan acuan dapat dilihat di Daftar Pustaka.
3.1.2 Studi Literature
Berdasarkan pengamatan penulis, pada penelitian sebelumnya terdapat beberapa penelitian yang hampir serupa dengan judul Pengembangan Aplikasi Remote Spesifikasi Komputer Berbasis Client Server antara lain :
1. Rancang Bangun Aplikasi Remote untuk Administrasi LAN yang ditulis oleh Ryan Aniestyo Hermoko, Fathul Wahid, M. Andri Setiawan dari Universitas Islam Indonesia. Mereka menyempurnakan aplikasi Pengendali PC Jarak Jauh pada LAN. Pada penelitian ini meremote semua aktivitas yang dilakukan oleh client.
2. Literature aplikasi yang digunakan sebagai acuan adalah aplikasi remote monitoring yang digunakan untuk mengendalikan dan memantau aktivitas komputer client sesuai nomer IP-nya. Selain itu literature aplikasi yang digunakan adalah aplikasi pendeteksi spesifikasi komputer antara lain PC-Wizard, CPU-Z, Everest, Speecy, dan juga DX-Diag. Aplikasi-aplikasi tersebut dapat menampilkan spesifikasi komputer. Kedua literature aplikasi ini yang menjadi dasar peneliti mengembangkan aplikasi remote LAN yang dapat mengetahui spesifikasi komputer client yang terhubung pada server.
4. Analisa remote Desktop pada Jaringan LAN di SMK Triguna Jakarta Selatan oleh Lidia Putri, penulis menganalisa cara kerja remote desktop pada jaringan. Remote desktop dijalankan untuk host yang akan di remote.
5. Remote Network Monitoring (RMON) MIB dikembangkan oleh IETF untuk mendukung analisis monitoring dan protokol LAN.
6. Sistem Monitoring Dan Pengontrolan Server Jarak Jauh Menggunakan Mobile Phone oleh Antonius Tanawijaya. Kelebihan aplikasi ini adalah mobile, menggunakan operating system linux. Kekurangannya adalah pengontrolan tidak diikuti dengan peringatan bisa berupa aplikasi chatting.
7. PC (Personal Computer) Remote Access Menggunakan Ponsel (Telepon Selular) Pada Jaringan Berbasis Media Bluetooth oleh Arie Januar Smaratul Fuad. Kelebihan : Media transmisi yang digunakan adalah Bluetooth. Kekurangannya terbatas satu merek /vendor, client dapat me-remote server sedangkan untuk server tidak dapat me-remote client.
aplikasi ini belum ada fitur chatting untuk dapat berkomunikasi dengan client.
9. Sistem RMM (Remote Maintenance Monitoring) oleh Supriyanto. Kelebihan remote ini ponsel sebagai media komunikasi (gateway) pengganti kabel sehingga pekerjaan lebih efisien. Kekurangan dari aplikasi ini membutuhkan device baru untuk komunikasi.
10. Network LookOut Administrator. Memiliki kemampuan untuk mengambil kendali dari komputer remote dengan mengendalikan mouse dan keyboard. Kelebihannya adalah dapat menunjukkan mereka desktop server, dapat berkomunikasi dengan chatting tetapi belum dilengkapi dengan pengontrolan.
3.2. Metode Pengembangan Sistem
Metode pengembangan sistem yang penulis gunakan dalam penelitian ini adalah metode Rapid Application Development (RAD).
Kelebihan Rapid Application Development adalah :
1. Pengguna dapat memperoleh/menggunakan sistem lebih awal 2. Pengguna dapat merencanakan beberapa tambahan untuk versi
setelahnya
3. Memerlukan biaya yang lebih sedikit dan berkonsentrasi pada sudut pandang user
4. Menyediakan kemungkinan perubahan secara tepat sesuai permintaan user
5. Bukan aplikasi dengan komputasi yang komplek dan user mengetahui pasti area yang harus di miliki aplikasi.
[image:55.595.112.538.146.543.2]Fase Model pengembangan RAD yang dibuat oleh James Martin melingkupi fase-fase sebagai berikut (Kendall & Kendall, 2003):
Gambar 3.1 Fase-fase RAD
Tahapan-tahapan yang dilakukan oleh penulis dalam melakukan penelitian pengembangan aplikasi ini adalah :
3.2.1 Fase Perencanaan Syarat-Syarat
3.2.2Fase Perancangan
Pada tahap ini dilakukan beberapa tahapan yaitu: a) Perancangan Sistem
Perancangan proses-proses yang akan terjadi di dalam system menggunakan diagram UML yakni dengan membuat beberapa diagram yaitu: Use Case Diagram dan Sequence Diagram. b) Perancangan Antar Muka Pemakai (User Interface)
Antar muka pemakai memberikan fasilitas komunikasi antar pemakai dan aplikasi atau sistem, memberikan berbagai fasilitas informasi dan berbagai keterangan yang bertujuan untuk membantu mengarahkan alur penelusuran masalah sampai ditemukan solusi.
3.2.3Fase Konstruksi
Pada tahapan ini dilakukan pembuatan program terhadap rancangan yang telah didefinisikan hasil dari perancangan. Pembuatan program yang dilakukan menggunakan bahasa pemrograman Borland Delphi 7.0
3.2.4 Fase Pelaksanaan
a) Konfigurasi Client-Server
Mengidentifikasi jenis jaringan dan topologi yang digunakan kemudian menentukan PC server dan PC client.
Pada tahapan ini dilakukan pengujian terhadap aplikasi yang telah dibuat, pada pengujian aplikasi ini peneliti menggunakan pengujian black-box yaitu suatu pengujian yang berfokus pada persyaratan fungsional perangkat lunak (Pressman, 2002). c) Tanggapan User
Gambar 3.2 Fase-fase metodologi penelitian dengan pengembangan aplikasi menggunakan RAD
Aplikasi Monitoring Pengumpulan Data
Tujuan Membuat Aplikasi monitoring hardware
Fase Perencanaan Syarat-syarat
Fase Perancangan
Syarat-syarat : Borland Delphi 7.0 Analisis
Kebutuhan
Fase Konstruksi
Fase Pelaksanaan
Perancangan Proses dengan UML Perancangan Antarmuka
Pembuatan Pengkodean
Konfigurasi Client Server
Usecase dan squencial Diagram
Pengujian black box Metode RAD
Tanggapan User kurang
BAB IV
PEMBAHASAN
4.1Fase Perencanaan syarat-syarat
Dalam fase perencanaan ini ditentukan permasalahan yaitu keinginan untuk mengorganisir jaringan secara terpusat berbasis client server, mengetahui spesifikasi komputer, penggunaan cpu, alokasi memori yang digunakan dan hardisk yang tersedia pada tiap komputer, dan mengendalikan dan monitoring client oleh servernya.
Syarat-syarat yang dibutuhkan untuk dapat membuat aplikasi sesuai yang diinginkan diatas, maka yang dibutuhkan adalah pemilihan bahasa pemograman untuk pembuatan aplikasi yaitu Delphi 7.0, tambahan library NMM untuk remote control dan alite skin untuk tampilan.
Selain itu, kita menentukan port yang digunakan pada aplikasi ini. Dalam pembuatan aplikasi ini port yang akan digunakan adalah port “dynamic” atau “unprivileged” port yaitu Port dengan range 1024 s.d
65535. Pemilihan port ini karena port ini tidak banyak digunakan secara umum pada jaringan contohnya berbagai aplikasi yang khas, seperti telnet, mail, web, ftp, dan sebagainya.
4.2 Fase Perancangan
4.2.1Use case Diagram
Use Case Diagram digunakan untuk menjelaskan apa yang akan dilakukan oleh sistem serta aktor-aktor yang akan berhubungan dengan proses-proses yang ada pada aplikasi. Use case ini diperlukan untuk kebutuhan dokumentasi dan arah pengembangan selanjutnya. Dibawah ini adalah use case untuk beberapa aplikasi yang diinginkan.
1. Use case Diagram untuk koneksi
Gambar 4.2 Use case Koneksi
2. Use case Diagram untuk ambil data memori client
Gambar 4.3 Use case ambil data memori client
3. Use case Diagram untuk remote desktop dan monitoring client
4. Use case Diagram untuk tutup koneksi
Gambar 4.5 Use case Tutup Koneksi
4.2.2 Use case Scenario
Use case scenario merupakan penjelasan yang lebih terperinci mengenai masing-masing use case yang terjadi di dalam sistem. Use case scenario ini terdiri dari:
1. Nama use case adalah nama use case yang akan dideskripsikan. 2. Aktor yang terlibat.
3. Trigger.
4. Precondition yang penting bagi use case untuk memulai. 5. Action.
6. Postcondition yang menjelaskan state dari sistem setelah use case berakhir.
1. Koneksi
Table 4.1 Use case Scenario Koneksi
2. Ambil data memori client
Table 4.2 Use case Scenario ambil data memori client
3. Remote desktop dan monitoring client
Table 4.3 Use case Scenario Remote desktop dan monitoring client
Nama Usecase Koneksi
Aktor yang terlibat Server , Client
Trigger Actor ingin saling terhubung
Pre condition IP address dan port telah terdeteksi
Action Hubungkan
Post condition Terhubung, IP aktif
Nama Use case ambil data memori client
Aktor yang terlibat Server , Client
Trigger Server hendak mengetahui informasi tentang
Client
Pre condition Actor telah saling terkoneksi
Action
Client mengecek spesifikasi dirinya, Server dapat langsung memanggil informasi yang telah di tulis oleh Client
Post condition Data dari Client dapat ditampilkan
Nama Usecase Remote desktop dan monitoring
client
Aktor yang terlibat Client, Server
Trigger Servermonitoring akan me-remotedesktop dan
Client
Pre condition Actor telah saling terkoneksi
Action View full Client
4. Tutup Koneksi
Table 4.4 Use case Scenario tutup koneksi
4.2.3Sequence Diagram
Sequence diagram menggambarkan interaksi antar objek di dalam dan di sekitar aplikasi. Sequence diagram untuk aplikasi remote spesifikasi komputer berbasis client server sebagai berikut :
1. Koneksi
Gambar 4.6 Sequence Diagram untuk koneksi
Pada diagram sequence koneksi, telah terdeteksi IP Address dan port ketika aplikasi berjalan. Kemudian client meminta supaya
Nama Use case Tutup koneksi
Aktor yang terlibat Server , Client
Trigger Salah satu atau kedua actor ingin memutuskan koneksi Pre condition Kedua actor telah terhubung Action Tutup koneksi
dapat terhubung dengan server, maka terjadi proses cek koneksi ke server. Pengecekan koneksi ini dengan memeriksa port dan IP yang sama. Analogi koneksi antara client dan server ini seperti pendialan nomor telepon yang dituju, apabila telah diijinkan untuk melakukan komunikasi maka terbentuk suatu hubungan.
2. Ambil data spek client
[image:65.595.112.542.214.545.2]
kapasitas memori, directory windows dan sistem32, kecepatan CPU, BrandID CPU, serta vendor CPU.
3. Remote monitoring client
4. Tutup Koneksi
Gambar 4.10 Sequence Diagram untuk tutup koneksi
4.2.4Perancangan User interface
1. Tampilan aplikasi server
Gambar 4.11 Aplikasi untuk server 2. Tampilan aplikasi client
Gambar 4.12 aplikasi untuk client 3. Tampilan Remote control dan Monitoring
Gambar 4.13 Remote client
Tempat menampil
kan spesifikas
i komputer
berupa memo
IP address
Port
Koneksi
Remote Ambil data
Tutup Koneksi
Ip address
port
Koneksi ke server
4. Tampilam koneksi remotecontrol client
Gambar 4.14 remote control client
4.3 Fase Konstruksi
Berdasar syarat-syarat kebutuhan dan perancangan untuk pembuatan aplikasi remote spek basis client server ini, bahasa yang digunakan adalah Delphi 7.0 dengan tambahan komponen NMM dan Alite untuk skin atau tampilan. Instalasi komponen dapat dilihat pada lampiran.
Pembuatan aplikasi ini dibagi menjadi 2 bagian yaitu konstruksi untuk aplikasi server dan untuk aplikasi client. Konsep yang digunakan untuk menampilkan spek client melalui remote pada aplikasi ini konsep server menjadi client dan sebaliknya client menjadi server. pada aplikasi ini server yang lebih aktif, client menunggu request dan server menerima layanan.
Berikut ini akan membahas proses konstruksi pengkodean pada form-form yang akan dibangun. Pada aplikasi server dibutuhkan beberapa form sedangkan pada aplikasi client hanya dibuat satu buah form.
host port
Form pada server antara lain adalah form utama yaitu form server, form remote, dan form koneksi remote, Berikut ini fase konstruksi aplikasi remote spesifikasi berbasis client server :
1. Form client (untuk aplikasi client)
Tahap pertama adalah membuat desain form client menggunakan objek-objek yang ada pada komponen pallete seperti berikut ini :
Gambar 4.15 Desain form aplikasi client
Komponen yang digunakan untuk membuat aplikasi client seperti tampak pada gambar diatas antara lain : label, button, edit, IdTCPServer, IdThreadMgr, IdIPWatch, NMMRCserver, untuk tampilan digunakan skinProvider dan skinManager. Proses pengkodean terhadap komponen-komponen diatas di bawah ini :
1. Tambahkan kode program untuk button ‟aktifkan‟ sebagai berikut : procedure TForm1.Button1Click(Sender: TObject);
begin
Button ‟aktifkan‟ berfungsi untuk merequest koneksi kepada server. Apabila server telah menerima atau menanggapi request dari client maka akan tampil ”IP Client Aktif” pada aplikasi client.
Proses koneksi pada aplikasi ini menggunakan indy. Koneksi client ke server dibuat fungsi baru (tersendiri) pada unit ‟koneksiserver‟. Berikut adalah kode program untuk ‟koneksiindy‟,
yang dipanggil seperti pada procedure diatas.
a. Unit koneksiserver (untuk menghubungkan client dan server) function koneksiindy:string;
var
ports:integer;
Bindings: TIdSocketHandles; begin
ports:=strtoint(form1.edit2.Text); // input dari user.
Bindings := TIdSocketHandles.Create(form1.IdTCPServer1); try
with Bindings.Add do begin
IP := form1.edit1.Text; Port := ports;
end; Try
form1.IdTCPServer1.Bindings := Bindings; form1.IdTCPServer1.Active := True; except on E:Exception do
ShowMessage(E.Message); end;
finally
Bindings.Free;
form1.label4.Caption:=' IP Client Aktif'; end;
b. Fungsi nmm (NMM untuk remote control)
Data kode diatas, port yang digunakan telah diinisialisasi dalam program, nomor port yang digunakan adalah nomor port “dynamic” atau “unprivileged”.
2. Untuk button ‟tutup koneksi‟ ditambahkan kode program sebagai berikut :
Button ‟tutup koneksi‟ ini digunakan ketika akan memutuskan hubungan
dengan server. Jika koneksi telah terputus maka akan tampil jendela baru seperti berikut ini :
function nmm:string; begin
form1.Server.Port:= 3123; form1.Server.Active:= true; end;
function koneksipenuh:string; begin
form1.Server.Port:= strtoint(form1.Edit3.Text); form1.Server.Active:= true;
end;
procedure TForm1.Button2Click(Sender: TObject); begin
try //non aktifkan server
IdTCPServer1.Bindings := Bindings; IdTCPServer1.Active := false; Bindings.Free;
except on E:Exception do
ShowMessage('koneksi telah terputus'); end;
Gambar 4.16 Tampilan apabila terjadi tutup koneksi
3. Untuk komponen IdIPwatch digunakan untuk mengecek atau mendeteksi IP address komputer dimana aplikasi ini berjalan, berikut adalah kode program untuk mengecek IP sebuah komputer atau host.
4. IdTCPServer bisa digunakan untuk pengiriman data. Pengiriman data disini untuk mengirimkan data spesifikasi komputer client kepada server. Pada Aplikasi saat dijalankan client aktif atau dalam posisi Listening, menerima koneksi dari server dan menampilkan Alamat IP client di treeview (ada pada aplikasi server). server akan menerima pesan yang dikirimkan oleh client dan menampilkannya dalam treeview aplikasi server:
procedure TFormserver.FormCreate(Sender: TObject); begin
Pada kode program diatas terjadi pemanggilan fungsi-fungsi untuk mengecek data spesifikasi komputer client. Algoritma yang digunakan untuk penampilkan data spesifikasi komputer client adalah algoritma looping/pengulangan dan selection/pemilihan.
Algoritma looping/pengulangan digunakan untuk mengecek komputer client yang akan ditampilkan spesifikasi komputernya. Pengulangan ini apabila terjadi koneksi antara client dan server. perintah
procedure TForm1.IdTCPServer1Execute(AThread: TIdPeerThread);
var
Pesan,pesan2:string;
convert:string; //untuk keyboard dan mouse penonaktikan Begin
While Athread.Connection.Connected do Begin
Pesan:=athread.Connection.readln; if pesan = 'cekmemori2' then begin Athread.connection.writeln(IdIPWatch1.LocalIP); Athread.connection.writeln(idipwatch1.LocalName); Athread.connection.writeln(informasi.GetMetrics); Athread.connection.writeln(informasi.GetCPU); Athread.connection.writeln(informasi.Getbrandidcpu); Athread.connection.writeln(informasi.Getvendoridcpu); convert := Format(' %f MHz',
looping atau pengulangan yang digunakan adalah while-do. pemakaian perintah while hanya diperlukan satu kondisi untuk menjalankan looping dan perintah yang di looping pada perintah while adalah perintah setelah kondisi client konek atau terhubung dengan server.
Algoritma selection digunakan untuk menampilkan data spesifikasi komputer di komputer server. Algoritma ini ditandai dengan perintah if-then. Perintah if jika cek memori dipanggil dari aplikasi server. Perintah selection terjadi setelah looping/pengulangan terhadap koneksi client ke server, kemudian terjadi kondisi untuk membaca pesan cek memori.
Pada source code di atas, ketika dipanggil cek memori maka akan memanggil fungsi-fungsi yang tergabung dan dideklarasikan pada unit informasi. Berikut adalah fungsi-fungsi yang dipanggil :
1. Function Getbrandidcpu adalah fungsi yang digunakan untuk mengetahui brand cpu yang digunakan pada sebuah komputer.
function Getbrandidcpu:string; var
_eax, _ebx, _ecx, _edx: Longword; i: Integer;
b: Byte;
s, s1, s2, s3, s_all: string; begin
asm
mov eax,$80000003 db $0F
db $A2 mov _eax,eax mov _ebx,ebx mov _ecx,ecx mov _edx,edx end;
begin
b := lo(_eax); s3 := s3 + chr(b); b := lo(_ebx); s := s + chr(b); b := lo(_ecx); s1 := s1 + chr(b); b := lo(_edx); s2 := s2 + chr(b); _eax := _eax shr 8; _ebx := _ebx shr 8; _ecx := _ecx shr 8; _edx := _edx shr 8; end;
s_all := s_all + s3 + s + s1 + s2; asm mov eax,$80000004 db $0F db $A2 mov _eax,eax mov _ebx,ebx mov _ecx,ecx mov _edx,edx end;
s := ''; s1 := ''; s2 := ''; s3 := '';
for i := 0 to 3 do begin
b := lo(_eax); s3 := s3 + chr(b); b := lo(_ebx); s := s + chr(b); b := lo(_ecx); s1 := s1 + chr(b); b := lo(_edx); s2 := s2 + chr(b); _eax := _eax shr 8; _ebx := _ebx shr 8; _ecx := _ecx shr 8; _edx := _edx shr 8; end;
2. Function getCPU adalah fungsi yang digunakan untuk mengetahui tipe prosesor yang digunakan pada sebuah komputer.
3. Fungsi getspeedcpu digunakan untuk mengetahui kecepatan dalam menjalankan aplikasi yang ada.
function GetCPU: string; var
sysinfo: SYSTEM_INFO; str: string;
begin
GetSystemInfo(sysinfo);
case sysinfo.dwProcessorType of 386:str:='386'; 486:str:='486'; 586:str:='Pentium'; end; Result :=str; end;
function GetCPUSpeed: Double; const
DelayTime = 500; var
TimerHi, TimerLo: DWORD; PriorityClass, Priority: Integer; begin
PriorityClass := GetPriorityClass(GetCurrentProcess); Priority := GetThreadPriority(GetCurrentThread);
SetPriorityClass(GetCurrentProcess, REALTIME_PRIORITY_CLASS); SetThreadPriority(GetCurrentThread, THREAD_PRIORITY_TIME_CRITICAL); Sleep(10); asm dw 310Fh
mov TimerLo, eax mov TimerHi, edx end;
4. Function Getcurrentuser digunakan untuk mendeteksi username yang digunakan oleh komputer.
5. Fungsi getmemory akan dipanggil untuk mengecek besarnya kapasitas suatu memori dalam hardisk di komputer client.
function GetCurrentUser: string; var
lpName: PAnsiChar; lpUserName: PAnsiChar; lpnLength: DWORD; begin
Result := ''; lpnLength := 0; lpName:=''; // warning
WNetGetUser(nil, nil, lpnLength); // È¡µÃ×Ö´®³¤¶È if lpnLength > 0 then
begin
GetMem(lpUserName, lpnLength);
if WNetGetUser(lpName, lpUserName, lpnLength) = NO_ERROR then
Result := lpUserName;
FreeMem(lpUserName, lpnLength); end;
end;
function GetMemory: string; var
meminfo: Memorystatus; begin
meminfo.dwLength :=SizeOf(Memorystatus); GlobalMemoryStatus(meminfo);
Result :=inttostr(meminfo.dwTotalPhys div 1024)+'KB'; end;
asm
dw 310Fh
sub eax, TimerLo sbb edx, TimerHi mov TimerLo, eax mov TimerHi, edx end;
