ix
Universitas Kristen Maranatha
STUDI PENGARUH DIAMETER PONDASI TIANG
TERHADAP PEMANCANGAN PADA TANAH PASIR
FRANS OCTAVIANUS MANOPPO
NRP: 0721010
Pembimbing:HANNY JULIANY DANI, ST., MT

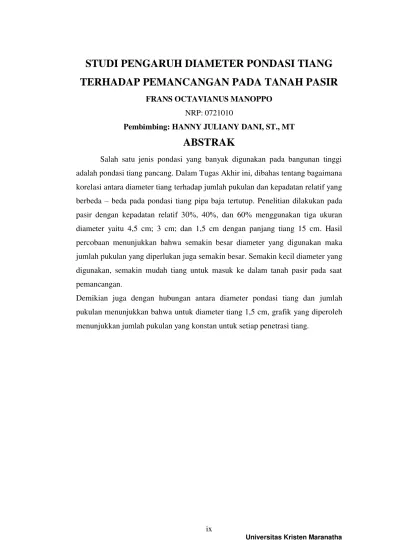

ABSTRAK
Salah satu jenis pondasi yang banyak digunakan pada bangunan tinggi adalah pondasi tiang pancang. Dalam Tugas Akhir ini, dibahas tentang bagaimana korelasi antara diameter tiang terhadap jumlah pukulan dan kepadatan relatif yang berbeda – beda pada pondasi tiang pipa baja tertutup. Penelitian dilakukan pada pasir dengan kepadatan relatif 30%, 40%, dan 60% menggunakan tiga ukuran diameter yaitu 4,5 cm; 3 cm; dan 1,5 cm dengan panjang tiang 15 cm. Hasil percobaan menunjukkan bahwa semakin besar diameter yang digunakan maka jumlah pukulan yang diperlukan juga semakin besar. Semakin kecil diameter yang digunakan, semakin mudah tiang untuk masuk ke dalam tanah pasir pada saat pemancangan.
x
Universitas Kristen Maranatha
STUDY OF THE INFLUENCE BETWEEN PILE
FOUNDATION'S DIAMETER TOWARDS THE
PROCESS OF STAKING ON THE SAND
FRANS OCTAVIANUS MANOPPO
NRP: 0721010
Thesis Supervisor:HANNY JULIANY DANI, ST., MT
ABSTRACT
One of many type foundations that used a lot on skyscrapers are pile foundation. In this thesis, was discussed about how the correlation between pole diameter towards number of blows and different relative density on closed steel-pipe pile foundation. Research was done in the sand with relative density 30%, 40%, and 60%, using 3 diameter size. Those were 4,5 cm, 3 cm, and 1,5 cm with the length of pole 15 cm. The experiment result showed that the bigger diameter that was used, then the number of blows which were needed is also bigger. The smaller diameter that was used, then easier for the pole going into the sand at the time of staking.
xi
Universitas Kristen Maranatha
DAFTAR ISI
LEMBAR JUDUL ...i
LEMBAR PENGESAHAN ...ii
SURAT KETERANGAN TUGAS AKHIR...iii
SURAT KETERANGAN SELESAI TUGAS AKHIR...iv
PERNYATAAN ORISINALITAS LAPORAN TUGAS AKHIR...v
PERNYATAAN PUBLIKASI LAPORAN PENELITIAN...vi
KATA PENGANTAR ...vii
ABSTRAK ...ix
ABSTRACT...x
DAFTAR ISI ...xi
DAFTAR GAMBAR...xiii
DAFTAR TABEL...xiii
DAFTAR NOTASI...xiv
DAFTAR LAMPIRAN...xvii
BAB I PENDAHULUAN 1.1 Latar Belakang...1
1.2 Maksud dan Tujuan...2
1.3 Ruang Lingkup Pembahasan...3
1.4 Sistematika Penulisan...3
BAB II TINJAUAN PUSTAKA 2.1 Pondasi Tiang...4
2.1.1 Fungsi Pondasi Tiang...4
2.1.2 Klasifikasi Pondasi Tiang...5
2.1.3 Persyaratan Pondasi Tiang...5
2.1.4 Prosedur Perencanaan Pondasi Tiang...6
2.1.5 Jenis dan Cara Pemilihan Tiang Pancang...8
2.2 Daya Dukung Tiang 2.2.1 Penentuan Daya Dukung Ijin dan Faktor Keamanan...11
2.2.2 Daya Dukung Ujung Tiang (Qp)...13
2.2.3 Daya Dukung Selimut Tiang (Qs)...16
2.2.4 Formula Dinamik dan Apilikasinya...17
2.3 Tanah 2.3.1 Ukuran Partikel Tanah...20
2.3.2 Pengujian Tanah Pasir Pada Laboratorium...21
2.3.2.1 Ukuran Butir...21
2.3.2.2 Berat Isi Tanah ( )...23
2.3.2.3 Kerapatan Relatif (Dr)...24
2.3.2.4 Berat Jenis Tanah (Gs)...25
2.3.2.5 Uji Geser Langsung...26
2.3.3 Metode Klasifikasi Tanah Dalam Perencanaan Pondasi...26
xii
Universitas Kristen Maranatha
BAB III PERSIAPAN PENGUJIAN
3.1 Rencana Kerja Penelitian...32
3.2 Percobaan Awal...34
3.2.1 Pengujian Berat Jenis Tanah (Specific Gravity Test)...34
3.2.2 Pengujian Grain Size ...37
3.2.3 Pengujian Berat Isi Tanah ( maks dan min) ...39
3.2.4 Pengujian Kuat Geser Langsung (Direct Shear Test)...41
3.2.5 Pengujian Pemancangan...42
BAB IV PENYAJIAN DAN ANALISIS DATA 4.1 Data Hasil Percobaan Awal...47
4.1.1 Berat Jenis Tanah (Gs)...47
4.1.2 Sudut Geser Tanah (ϕ)...47
4.1.3 Berat Isi Tanah ( maks dan min)...47
4.1.4 Analisa Saringan...48
4.2 Hasil Percobaan Pukulan Model Pondasi Tiang Pancang...48
4.3 Perhitungan Daya Dukung Pondasi Tiang...53
4.4 Perhitungan Daya Dukung Dinamik atau RUT dengan Menggunakan Formula Modified ENR...57
4.5 Analisis hasil penelitian...60
BAB V KESIMPULAN DAN SARAN 5.1 Kesimpulan...63
5.2 Saran...63
DAFTAR PUSTAKA...64
xiii
Universitas Kristen Maranatha
DAFTAR GAMBAR
Gambar 2.1 Pondasi Tiang Kayu ...9
Gambar 2.2 Pondasi Tiang Baja...9
Gambar 2.3 Pondasi Tiang Beton Pratekan...11
Gambar 2.4 Korelasi kepadatan relatif (Dr) terhadap sudut geser dalam (ϕ)...15
Gambar 2.5 Faktor daya dukung Nc* dan Nq* ...15
Gambar 2.6 Saringan yang digunakan untuk uji ukuran butir...21
Gambar 2.7 Gradasi ukuran butir...22
Gambar 3.1 Diagram alir pengujian...33
Gambar 3.2 Skema pembuatan kepadatan rencana...44
Gambar 3.3 Pembuatan model bak tiang pancang dengan kepadatan rencana yang berbeda...45
Gambar 3.4 Pemasangan tiang kedalam bak...46
Gambar 3.5 Pemancangan tiang ke dalam bak...46
Gambar 4.1 Grafik Hubungan Antara Penetrasi Tiang dengan Jumlah Pukulan untuk Dr 30% dan Diameter 4,5 cm...48
Gambar 4.2 Grafik Hubungan Antara Penetrasi Tiang dengan Jumlah Pukulan untuk Dr 30% dan Diameter 3 cm...49
Gambar 4.3 Grafik Hubungan Antara Penetrasi Tiang dengan Jumlah Pukulan untuk Dr 30% dan Diameter 1,5 cm...49
Gambar 4.4 Grafik Hubungan Antara Penetrasi Tiang dengan Jumlah Pukulan untuk Dr 40% dan Diameter 4,5 cm...50
Gambar 4.5 Grafik Hubungan Antara Penetrasi Tiang dengan Jumlah Pukulan untuk Dr 40% dan Diameter 3 cm...50
Gambar 4.6 Grafik Hubungan Antara Penetrasi Tiang dengan Jumlah Pukulan untuk Dr 40% dan Diameter 1,5 cm...51
Gambar 4.7 Grafik Hubungan Antara Penetrasi Tiang dengan Jumlah Pukulan untuk Dr 60% dan Diameter 4,5 cm...51
Gambar 4.8 Grafik Hubungan Antara Penetrasi Tiang dengan Jumlah Pukulan untuk Dr 60% dan Diameter 3 cm...52
Gambar 4.9 Grafik Hubungan Antara Penetrasi Tiang dengan Jumlah Pukulan untuk Dr 60% dan Diameter 1,5 cm...52
xiv
Universitas Kristen Maranatha
DAFTAR TABEL
Tabel 2.1 Faktor Keamanan untuk Pondasi Tiang ...13
Tabel 2.2 Penentuan nilai K dan ...17
Tabel 2.3 Nilai efisiensi palu (eh) ...19
Tabel 2.4 Nilai koefisien restitusi tiang (n) ...19
Tabel 2.5 Batasan – batasan ukuran golongan tanah...20
Tabel 2.6 Ukuran saringan yang dipakai untuk pasir dan lanau...22
Tabel 2.7 Nilai Gs pada umumnya untuk beberapa jenis tanah...25
Tabel 2.8 Klasifikasi Tanah ...28
Tabel 2.9 Nilai – nilai empiris untuk ϕ, Dr, dan berat satuan tanah berbutir berdasarkan SPT pada kedalaman sekitar 6m dan terkonsolidasi normal...30
Tabel 2.10 Konsistensi tanah kohesif jenuh...31
Tabel 4.1 Persentase Kenaikan Jumlah Pukulan Akibat Kenaikan Harga Dr...61
Tabel 4.2 Persentase Kenaikan Jumlah Pukulan Akibat Peningkatan Diameter Tiang...61
xv Cu = Koefisien keseragaman
c = Kohesi
D10 = Diameter butiran tanah yang bersesuaian dengan 10% dari butiran yang Lolos ayakan (atau ukuran efektif)
D30 = Diameter butiran tanah yang bersesuaian dengan 30% dari butiran yang Lolos ayakan (atau ukuran efektif)
D60 = Diameter butiran tanah yang bersesuaian dengan 60% dari butiran yang Lolos ayakan (atau ukuran efektif)
D = Diameter
xvi
m1 = Panjang pondasi / lebar pondasi n = Koefisien restitusi
Nq* = Faktor daya dukung ujung
P = Beban titik
q = Beban garis persatuan panjang; atau beban persatuan luas qijin = Daya dukung gross yang diijinkan
qijin (net) = Daya dukung netto yang diijinkan qu = Daya dukung batas gross
S = Penurunan konsolidasi primer Ss = Penurunan konsolidasi sekunder
ST = Penurunan total
s = Set
xvii
Universitas Kristen Maranatha
W = Beban total
Wp = Berat tiang
Wr = Berat palu
Ws = Berat butiran tanah
Ww = Berat air
w = Kadar air
α = Sudut
= Sudut
= Berat volume
d = Berat volume kering
d (max) = Berat volume kering maksimum yang mungkin d (min) = Berat volume kering minimum yang mungkin sat = Berat volume jenuh
ρi = penurunan elastis
ρ = Tekanan bersih yang dibebankan
ɸ = Sudut geser dalam
= Sudut
μ = Angka poisson
n = Tegangan normal
f = Kekuatan geser rata – rata dari tanah
xviii
Universitas Kristen Maranatha
DAFTAR LAMPIRAN
Lampiran L1 Berat Jenis ( kalibrasi Erlenmayer) ...65
Lampiran L2 Berat Jenis (nilai berat jenis akhir)...66
Lampiran L3 Sieve Analysis ...67
Lampiran L4 Grain Size Distribution Curve ...68
Lampiran L5 Berat isi Tanah ...69
Lampiran L6 Direct Shear 1 ( normal stress 0,1 kg/cm 2 ) ...70
Lampiran L7 Direct Shear 2 ( normal stress 0,2 kg/cm 2 ) ...72
Lampiran L8 Direct Shear 3 ( normal stress 0,3 kg/cm 2 ) ...74
Lampiran L9 Grafik Direct Shear...76
Lampiran L10 Pengujian Pukulan Tiang pada: D = 1,5cm; D = 3cm; dan D = 4,5cm...77

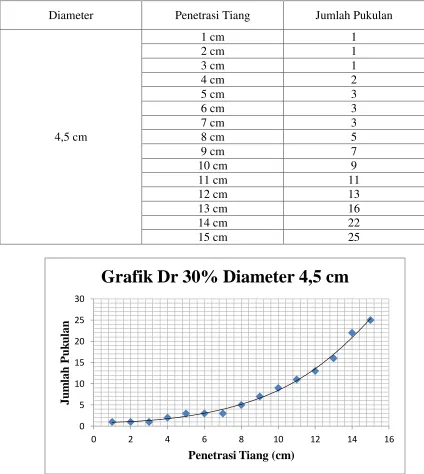

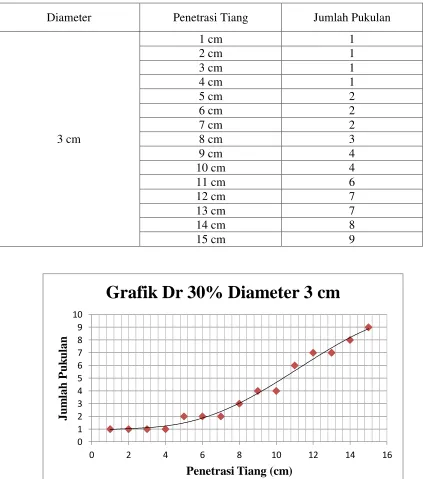

Lampiran L11 Test Pemancangan Tiang Dengan Dr 30% dan Grafik...79

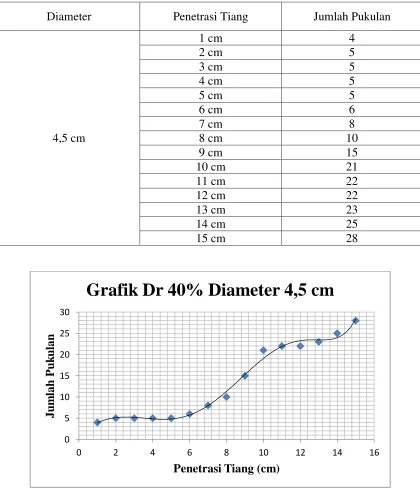

Lampiran L12 Test Pemancangan Tiang Dengan Dr 40% dan Grafik...82

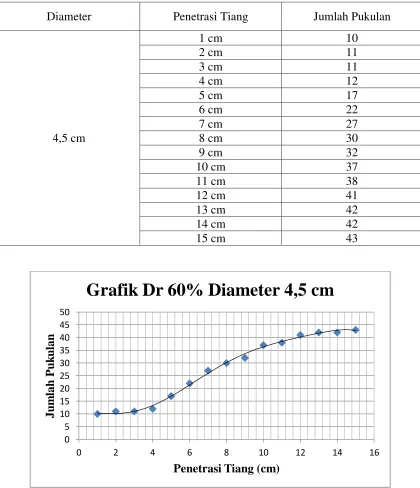

Lampiran L13 Test Pemancangan Tiang Dengan Dr 60% dan Grafik...85
SURAT KETERANGAN TUGAS AKHIR
Sesuai dengan persetujuan dari Ketua Jurusan Teknik Sipil, Fakultas Teknik, Universitas Kristen Maranatha, melalui surat No.1316/TA/FTS/UKM/II/2012, dengan ini saya selaku Pembimbing Tugas Akhir memberikan tugas kepada:
Nama : Frans Octavianus Manoppo
NRP : 0721010
untuk membuat Tugas Akhir bidang Geoteknik dengan judul:
STUDI PENGARUH DIAMETER PONDASI TIANG TERHADAP
PEMANCANGAN PADA TANAH PASIR
Pokok pembahasan Tugas Akhir adalah sebagai berikut: 1. Pendahuluan
2. Studi Pustaka 3. Persiapan Pengujian 4. Analisis dan Hasil 5. Kesimpulan dan Saran
Hal – hal lain yang dianggap perlu dapat disertakan untuk melengkapi penulisan Tugas Akhir ini.
Bandung, 3 Desember 2012
SURAT KETERANGAN SELESAI TUGAS AKHIR
Yang bertanda tangan di bawah ini selaku Dosen Pembimbing Tugas Akhir dari mahasiswa:
Nama : Frans Octavianus Manoppo
NRP : 0721010
Menyatakan bahwa Tugas Akhir dari mahasiswa tersebut diatas dengan judul:
STUDI PENGARUH DIAMETER PONDASI TIANG TERHADAP
PEMANCANGAN PADA TANAH PASIR
dinyatakan selesai dan dapat diajukan pada Ujian Sidang Tugas Akhir (USTA).
Bandung, 13 Desember 2012
65
Lampiran L1 Berat Jenis Tanah (kalibrasi Erlenmayer)
ERLENMEYER CALIBRATION
Form No. : Test No. : 1
Date : 5 Juli 2012
Tested by : Frans Octavianus M.
Determination 1 2 3 4 5
Wt. Bottle + Water; W2 (gr) 779 781 783,2 785,2 786,3
66
Lampiran L2 Berat Jenis Tanah (nilai akhir)
SPECIFIC GRAFITY TEST
Soil Sample : Pasir Kecoklatan Form No. : Location : Sumedang Test No. : 1
Boring No. depth: m Date : 5 Juli 2012
Sample No. Gs Tested by : Frans Octavianus M.
Determination No. 1 2 3 4 5
Wt. Bottle + Water + Soil ; W1 (gr) 843,6 845,2 846,8 847,9 848,8
Temperatur ; T (oC) 60 55 50 45 40
Wt. Bottle + water ; W2 (gr) 779 781 783,2 785,2 786,3 Spec. Grav. of Water at T °C ; GT 0,9832 0,9857 0,9881 0,9902 0,9922 Spec. Grav.of Soil at T °C ; Gs 2,6459 2,6250 2,5912 2,5383 2,5310
Wt. of Dish ; W3 (gr) 316
Wt. Dish + Dry Soil ; W4 (gr) 213,2
Wt. of Dry Soil ; Ws (gr) 102,8
G
s=
67
Lampiran L3 Sieve AnalysisTest
SIEVE ANALYSIS
SOIL SAMPLE WEIGHT: Container Number :
68
Lampiran L4 Grain Size Distribution Curve
Keterangan:
69
Lampiran L5 Berat Isi Tanah
UJI BERAT ISI TANAH
(Cohensionless / Cohesive) Soil
Soil Sample : Pasir Trass lolos ayakan #25 #40 Form No. :
Location : Sumedang Test No. :
Boring No. : - depth : m Date :
Sample No. : Gs : Tested by : Frans Octavianus M.
No 1
Tinggi mold, t (cm) 11,677
Diameter mold, d (cm) 10,01
Volume mold, V (cm3) 918,479
Berat mold, W1 (gr) 4214
Berat tanah kering + mold, W2 (gr) 5562
Berat tanah kering, Ws = W2 - W1 (gr) 1348
Berat isi tanah maks (gr/cm3) 1,46764
No 2
Tinggi mold, t (cm) 11,677
Diameter mold, d (cm) 10,01
Volume mold, V (cm3) 918,479
Berat mold, W1 (gr) 4214
Berat tanah kering + mold, W2 (gr) 5449
Berat tanah kering, Ws = W2 - W1 (gr) 1235
Berat isi tanah min (gr/cm3) 1,34461
70
DIRECT SHEAR TEST
(Cohensionless / Cohesive) Soil
Soil Sample : Pasir lolos ayakan #25 Form No. : Location : Sumedang Test No. : Boring No. : depth : -
m
Date :
Sample No. : GS : 2,66
Tested by : Frans Octavianus M.
SOIL SPECIMEN :
WATER CONTENT DETERMINATION :
Diameter ; ( D ) = 6,372 cm Container No :
Height ; ( t ) = 1,91 cm Wt. of Container ; W1 = 63,500 gram Area ; ( A ) = 31,889 cm² Wt. Cont + Wet Soil ; W2 = 155,000 gram Volume ; ( V ) = 60,908 cm³ Wt. Cont + Dry Soil ; W3 = 137,000 gram
Wet Density ; ( γwet ) = 1,360 gr/cm³ Wt. of Water ; WW = 18,000 gram
Dry Density ; ( γdry ) = 1,093 gr/cm³ Wt. of Dry Soil ; WS = 73,500 gram
Void Ratio ; ( e ) = 0,900 WATER CONTENT ; w = 24,490 % Porositas ; ( n ) = 1,8
Sr = 72,381 % STRAIN RATE = 2,865 % / min
72
Lampiran L7 Direct Shear Test (Normal Stress = 0,2 kg/cm2 )
DIRECT SHEAR TEST
(Cohensionless / Cohesive) Soil
Soil Sample : Pasir lolos ayakan #25 Form No. : Location : Sumedang Test No. : Boring No. : depth : -
m
Date :
Sample No. : GS : 2,66
Tested by : Frans Octavianus M.
SOIL SPECIMEN :
WATER CONTENT DETERMINATION :
Diameter ; ( D ) = 6,372 cm Container No :
Height ; ( t ) = 1,91 cm Wt. of Container ; W1 = 63,500 gram Area ; ( A ) = 31,889 cm² Wt. Cont + Wet Soil ; W2 = 155,000 gram Volume ; ( V ) = 60,908 cm³ Wt. Cont + Dry Soil ; W3 = 137,000 gram
Wet Density ; ( γwet ) = 1,360 gr/cm³ Wt. of Water ; WW = 18,000 gram
Dry Density ; ( γdry ) = 1,093 gr/cm³ Wt. of Dry Soil ; WS = 73,500 gram
Void Ratio ; ( e ) = 0,900 WATER CONTENT ; w = 24,490 % Porositas ; ( n ) = 1,8
Sr = 72,381 % STRAIN RATE = 2,806 % / min
74
Lampiran L8 Direct Shear Test (Normal Stress = 0,3 kg/cm2 )
DIRECT SHEAR TEST
(Cohensionless / Cohesive) Soil
Soil Sample : Pasir lolos ayakan #25 Form No. : Location : Sumedang Test No. : Boring No. : depth : -
m
Date :
Sample No. : GS : 2,66
Tested by : Frans Octavianus M.
SOIL SPECIMEN :
WATER CONTENT DETERMINATION :
Diameter ; ( D ) = 6,372 cm Container No :
Height ; ( t ) = 1,91 cm Wt. of Container ; W1 = 63,500 gram Area ; ( A ) = 31,889 cm² Wt. Cont + Wet Soil ; W2 = 155,000 gram Volume ; ( V ) = 60,908 cm³ Wt. Cont + Dry Soil ; W3 = 137,000 gram
Wet Density ; ( γwet ) = 1,360 gr/cm³ Wt. of Water ; WW = 18,000 gram
Dry Density ; ( γdry ) = 1,093 gr/cm³ Wt. of Dry Soil ; WS = 73,500 gram
Void Ratio ; ( e ) = 0,900 WATER CONTENT ; w = 24,490 % Porositas ; ( n ) = 1,8
Sr = 72,381 % STRAIN RATE = 2,806 % / min
76
Lampiran L9 Grafik Direct Shear
Normal Stress (kg/cm2)
Shear Stress pada saat runtuh (kg/cm2)
0,1 0,084
0,2 0,118
77
Lampiran L10 Pengujian Pukulan Tiang pada: D = 1,5 cm; D = 3 cm; dan D = 4,5 cm
Date : 24 Oktober 2012 Diketahui:
78 = 225384,12 gram = 225,4 kg
Dr 60%
Dr =
60% =
γ = 1,41582
w = volume bak pasir x γ
= 162000 x 1,41582
79
Lampiran L11 Test Pemancangan Tiang Dengan Dr 30% dan Grafik
TEST PEMANCANGAN TIANG Dr 30%
Date : 31 Oktober 2012
Diameter Penetrasi Tiang Jumlah Pukulan
4,5 cm
80
Diameter Penetrasi Tiang Jumlah Pukulan
3 cm
81
Diameter Penetrasi Tiang Jumlah Pukulan
1,5 cm
82
Lampiran L12 Test Pemancangan Tiang Dengan Dr 40% dan Grafik
TEST PEMANCANGAN TIANG Dr 40%
Date : 24 Oktober 2012
Diameter Penetrasi Tiang Jumlah Pukulan
4,5 cm
83
Diameter Penetrasi Tiang Jumlah Pukulan
3 cm
84
Diameter Penetrasi Tiang Jumlah Pukulan
1,5 cm
85
Lampiran L13 Test Pemancangan Tiang Dengan Dr 60% dan Grafik
TEST PEMANCANGAN TIANG Dr 60%
Date : 29 Oktober 2012
Diameter Penetrasi Tiang Jumlah Pukulan
4,5 cm
86
Diameter Penetrasi Tiang Jumlah Pukulan
3 cm
87
Diameter Penetrasi Tiang Jumlah Pukulan
1,5 cm
88
Lampiran L14 Hubungan Kepadatan Relatif dengan Jumlah Pukulan
A. Diameter 4,5 cm
Grafik Hubungan antara Kepadatan
Relatif dengan Jumlah Pukulan
0
89 C. Diameter 1,5 cm
0 1
2
3 4 5
0 10 20 30 40 50 60 70
Ju
m
lah
P
u
k
u
lan
Kepadatan Relatif (Dr)
90
Lampiran L15 Gambar alat – alat pengujian
1. Berat Jenis Tanah (Spesific Grafity)
Erlenmeyer Thermometer
2. Distribusi Ukuran Butir (Sieve Analysis)
91
3. Berat Isi Tanah
Mold Jangka sorong
1
BAB I
PENDAHULUAN
1.1. Latar Belakang
Tanah mempunyai peranan penting pada suatu lokasi konstruksi, karena tanah berperan sebagai perletakan dari suatu konstruksi. Bagian konstruksi yang berhubungan langsung dengan tanah adalah pondasi.
Pondasi diartikan sebagai bagian dari suatu sistem rekayasa yang meneruskan beban struktur yang ditopang dan beratnya sendiri kedalam lapisan tanah atau batuan yang ada di bawahnya [Joseph E.Bowles (1993)]. Pondasi juga berfungsi untuk:
1. Mendukung seluruh beban yang berasal dari bangunan diatasnya dan berat sendiri dari pondasi tersebut.
2. Menyalurkan beban yang didukung ke lapisan tanah yang ada dibawahnya. 3. Menstabilkan beban.
Oleh sebab itu, dalam perencanaan pondasi harus diperhatikan kekuatan tanah yang ada di bawah pondasi tersebut. Tanah harus mampu memikul beban dari setiap konstruksi teknik yang diletakkan pada tanah tersebut tanpa kegagalan geser dan dengan penurunan yang dapat ditolerir untuk konstruksi tersebut. Kegagalan geser tanah dapat menimbulkan distorsi bangunan yang berlebihan bahkan keruntuhan. Sedangkan, penurunan yang berlebihan dapat mengakibatkan kerusakan struktural pada kerangka bangunan, gangguan – gangguan, seperti jendela yang sukar dibuka, retak – retak pada lapisan porselen dan plesteran serta kerusakan konstruksi karena ketidaksejajaran akibat penurunan pondasi. Untuk menghindari hal – hal tersebut perlu dilakukan analisis terhadap daya dukung tanah akibat dari beban pondasi.
2
Beberapa faktor yang mempengaruhi besarnya daya dukung dari tanah antara lain :
1. Kedalaman pondasi 2. Lebar pondasi 3. Berat isi tanah
4. Sudut geser dalam dan kohesi tanah.
Pondasi dibagi menjadi dua jenis, yaitu pondasi dangkal dan pondasi dalam. Pondasi dangkal adalah perbandingan antara kedalaman dengan lebar pondasi tersebut kurang dari empat [Joseph E.Bowles (1993)]. Sedangkan, pondasi dalam adalah suatu pondasi di mana perbandingan antara kedalaman dengan lebar pondasi tersebut lebih dari empat [Joseph E. Bowles (1993)]. Jenis pondasi dangkal terdiri dari: pondasi telapak (spread footing), pondasi gabungan
(combined footing) dan pondasi pelat (mat foundation). Yang termasuk dalam jenis pondasi dalam adalah pondasi tiang pancang dan pondasi tiang bor.
Hal-hal yang harus diperhatikan dalam pemilihan jenis pondasi, yaitu kedalaman tanah keras, kekuatan pondasi dalam memikul beban, resiko
displacement pada struktur, kelayakan pelaksanaan, dan pengaruhnya terhadap lingkungan. Pada perencanaan pondasi tiang, hal yang harus dipertimbangkan adalah profil dan karakteristik tanah, kedalaman pondasi, jenis dan dimensi pondasi tiang.
Pada Tugas Akhir ini, akan dilakukan penelitian pengaruh dari diameter pondasi tiang terhadap jumlah pukulan pada tanah pasir dengan Dr yang berbeda.
1.2. Maksud dan Tujuan
Penulisan Tugas Akhir ini bertujuan untuk :
1. Melakukan penelitian pengaruh dari diameter pondasi tiang terhadap jumlah pukulan pada tanah pasir dengan kepadatan atau Dr yang berbeda – beda. 2. Melakukan perhitungan daya dukung aksial pondasi tiang dengan cara statik
3
1.3. Ruang Lingkup Penelitian
Dalam penyusunan Tugas Akhir ini, yang menjadi ruang lingkup pembahasan adalah:
1. Tanah yang digunakan adalah jenis pasir trass dari Lembang.
2. Panjang, lebar, dan tinggi pada pemodelan bak ditentukan terlebih dahulu yaitu, 60 cm x 60 cm x 50 cm.
3. Material untuk model pondasi tiang pancang adalah pipa bulat penuh terbuat dari baja.
4. Diameter tiang yang digunakan yaitu d= 1.5 cm; d= 3 cm; dan d= 4.5 cm. 5. Kepadatan Relatif atau Dr yang digunakan yaitu Dr 30%, Dr 40%, dan Dr
60%.
6. Panjang pipa baja yang digunakan dalam pemodelan adalah 15cm.
7. Pemukul yang digunakan hammer berukuran standard dengan panjang 43,8 cm, diameter 5 cm, tinggi jatuh 30 cm, berat 3,5 kg ( alat kompaksi standard proctor )
BAB III PERSIAPAN PENGUJIAN
Uji sifat fisik material tanah pasir, uji sifat mekanis material tanah pasir, data tanah, dan percobaan penempatan model.
BAB IV PENYAJIAN DAN ANALISIS DATA
Berisi hasil analisis, dan pembahasannya terhadap hasil analisis tersebut.
BAB V KESIMPULAN DAN SARAN
63
Universitas Kristen Maranatha
BAB V
KESIMPULAN DAN SARAN
5.1 Kesimpulan
Berdasarkan hasil percobaan – percobaan yang telah dilakukan mengenai jumlah pukulan pada model pondasi tiang pancang yang ditempatkan di atas pasir dengan kepadatan yang telah direncanakan, dapat disimpulkan:
A. Semakin besar kepadatan pasir dan diameter tiang, akan semakin sulit untuk tiang masuk kedalam pasir tersebut.
B. Untuk tiang dengan diameter kecil penurunan pada saat pemancangan akan lebih cepat ketimbang diameter besar, serta diproleh grafik yang menunjukkan jumlah pukulan yang konstan untuk setiap penetrasi tiang.
C. Berdasarkan grafik hubungan antara kepadatan relative dengan jumlah pukulan, diperoleh bahwa peningkatan harga Dr memberikan penambahan jumlah pukulan. Persentase kenaikan jumlah pukulan dapat dilihat seperti pada tabel 4.1
5.2 Saran
1. Untuk tiang dengan diameter kecil bisa digunakan tipe hammer dibawah standard proctor.
2. Untuk tanah dengan Dr yang besar dapat digunakan hammer yang kecil. 3. Untuk mempermudah pemancangan pada tanah pasir dapat dilakukan
pemancangan dengan menggunakan alat vibrator.
64
Universitas Kristen Maranatha
DAFTAR PUSTAKA
1. Bowles, Joseph E., (1993), Analisis dan Disain Pondasi, Jilid kedua. Penerbit Erlangga, Jakarta.
2. Das, Braja M. (1995), Mekanika Tanah Prinsip – prinsip Rekayasa Geoteknis, jilid 1, terjemahan Noor Endah Mochtar, Ir, M.Sc, Ph.D dan Indra Surya B. Mochtar, Ir, M.Sc, Ph.d. Principle of Geotechnical Engineering. Penerbiat erlangga, Jakarta.
3. Das, Braja M. (1995), Mekanika Tanah Prinsip – prinsip Rekayasa Geoteknis, jilid 2, terjemahan Noor Endah Mochtar, Ir, M.Sc, Ph.D dan Indra Surya B. Mochtar, Ir, M.Sc, Ph.d. Principle of Geotechnical Engineering. Penerbiat erlangga, Jakarta.
4. Raharjo, Prof. Paulus P., (2005), Manual Pondasi Tiang, Jilid ketiga. Penerbit GEC – Geotechnical Engineering Center, Bandung.
5. Sosrodarsono, Suryono, Ir & Nakazawa, Kazuto., (2000), Mekanika Tanah dan Teknik Pondasi, cetakan ketujuh, terjemahan Taulu, L, Ir dan kawan-kawan. Penerbit PT. Pradnya Paramita, Jakarta.
